Vỏ case mini-ITX Mochi

Miễn trừ trách nhiệm

Dự án này được trình bày NGUYÊN TRẠNG. Tôi không chịu trách nhiệm cho bất kỳ thiệt hại nào có thể xảy ra với phần cứng của bạn. Tôi không phải là chuyên gia, chỉ là một anh chàng trên mạng sẵn lòng chia sẻ.

Tên gọi

Sao lại là "mochi", bạn hỏi? Tôi thích đặt tên cho phần cứng của mình theo các món ăn Nhật Bản :).

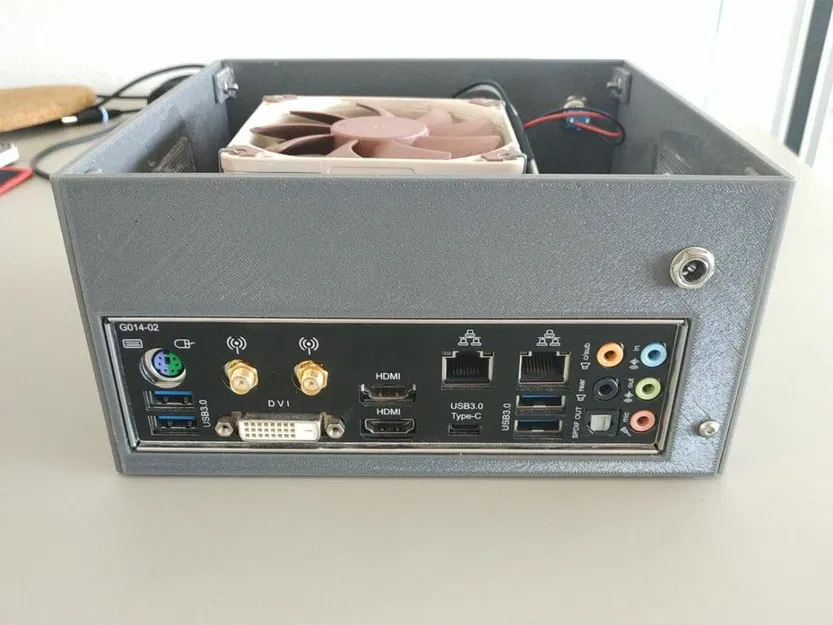

Vỏ máy

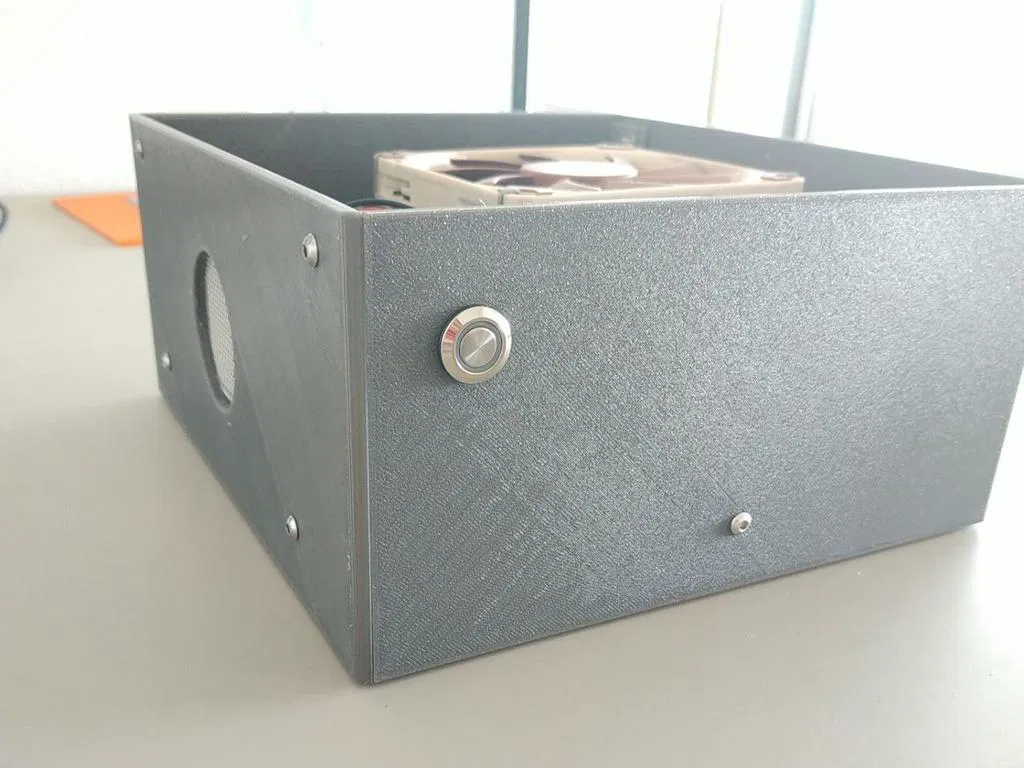

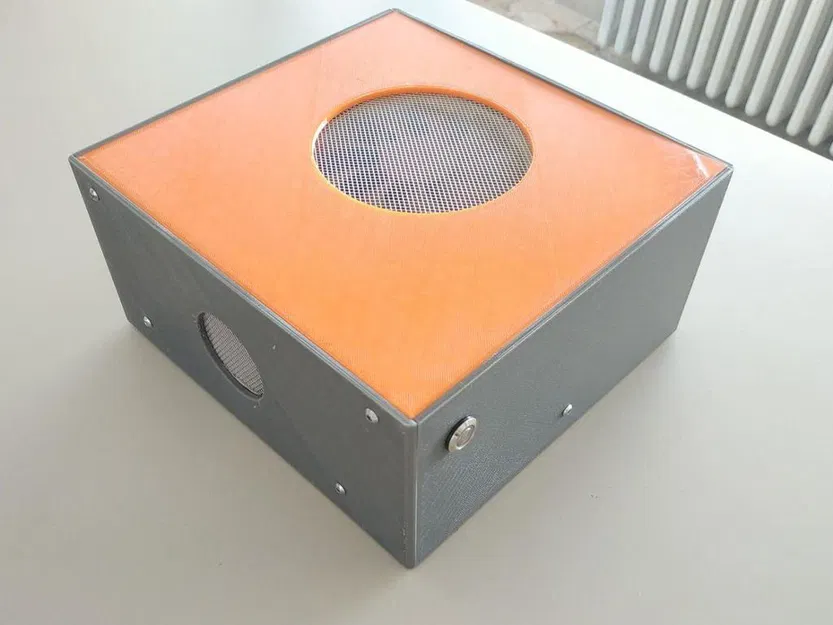

Đây là một vỏ máy tính mini-ITX nhỏ gọn và tối giản, dành cho bo mạch chủ có cấu hình thấp.

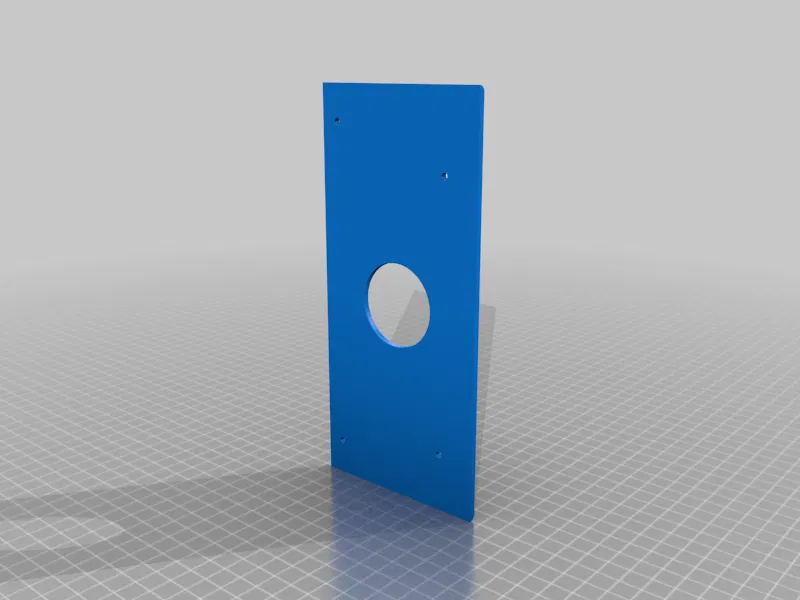

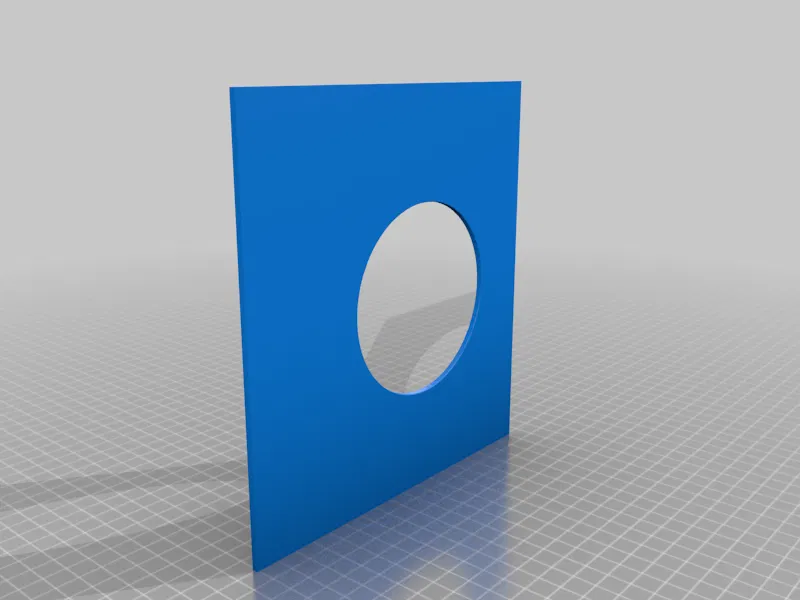

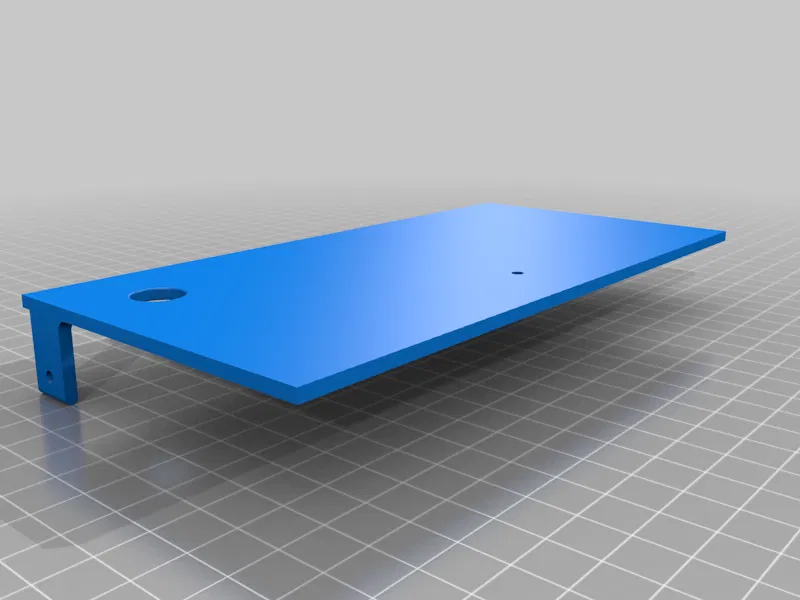

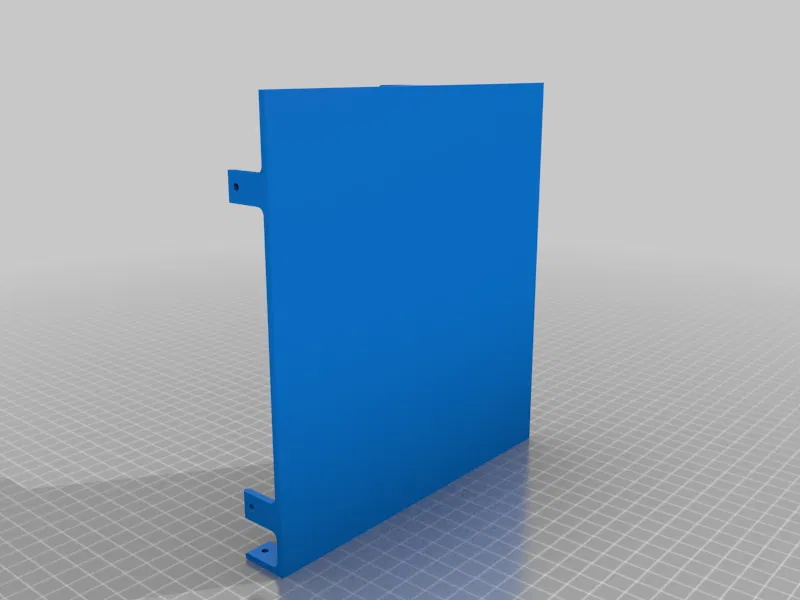

Bạn có thể tùy chỉnh màu sắc của các tấm panel theo ý muốn, để tạo nên sự độc đáo.

File nguồn STEP đã được bao gồm nếu bạn muốn chỉnh sửa nó.

Ghi chú lắp ráp

Bạn sẽ cần:

• một bo mạch chủ mini-itx, với CPU, RAM, Tản nhiệt và ổ cứng NVMe
• một Pico PSU (loại 90W cho phần cứng của tôi, nhưng có thể khác với bạn)
• một bộ chuyển đổi nguồn 12V/2.5A
• một nút nguồn ATX (rộng 12mm)
• 10 ốc và đai ốc M3 (khuyến nghị 8mm, để tránh chồng chéo với bo mạch chủ)

some fine mesh (kim loại hoặc vải) để lọc bụi cho các lỗ thông gió.

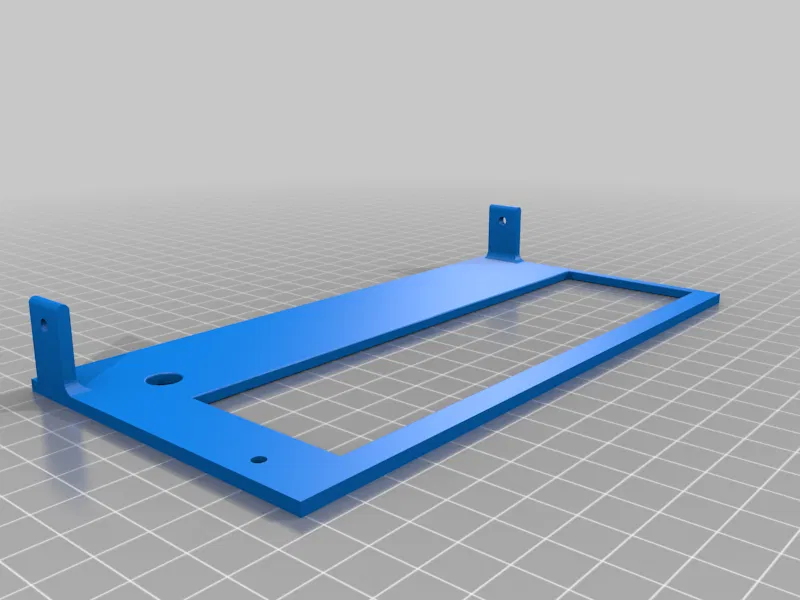

Do khoảng trống nhỏ ở góc dưới-phải phía sau (gần tấm chắn I/O), bạn có thể cần một ít keo để giữ các tấm panel thẳng hàng.

Kiểm tra

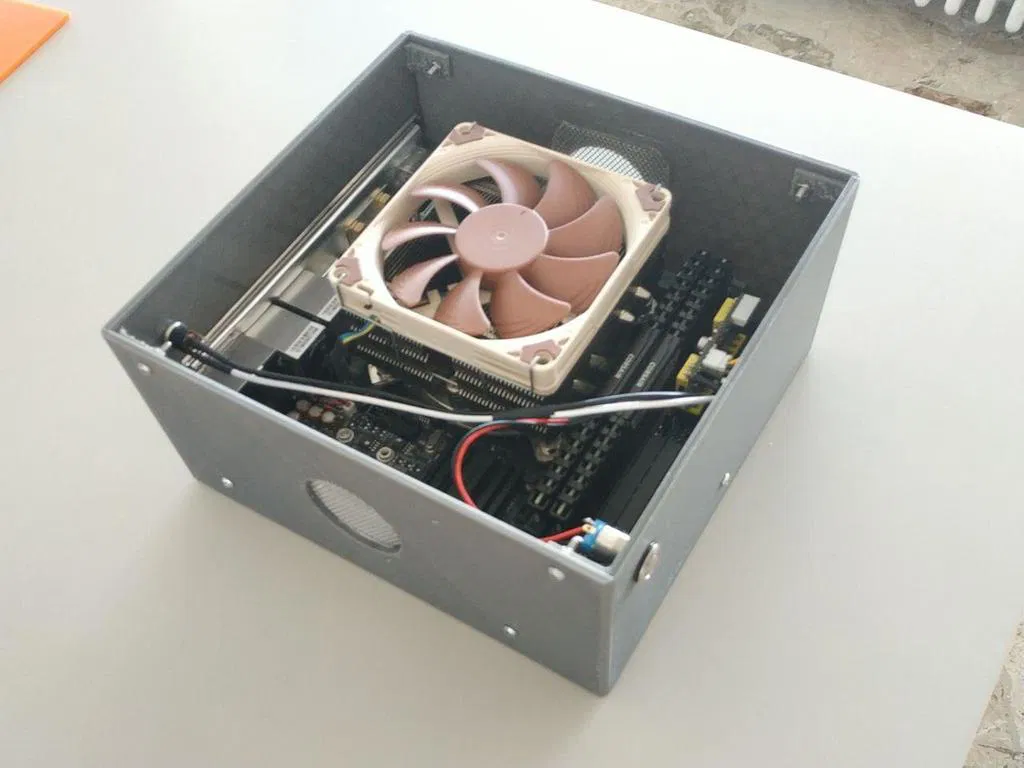

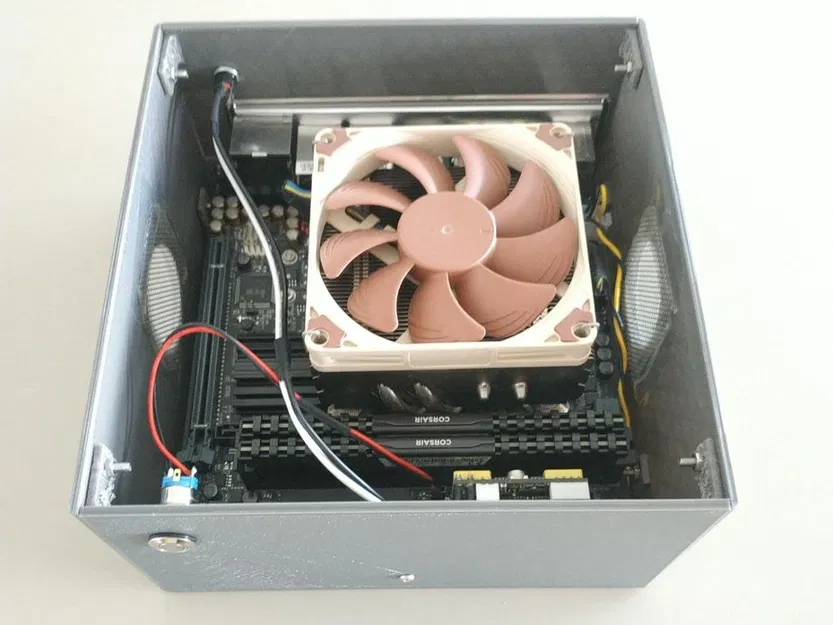

Trong các thử nghiệm của tôi, hệ thống ở tải tối đa (CPU [email protected], 16Gb RAM) đạt nhiệt độ đỉnh là 55°C, với quạt Noctua hầu như không nghe thấy. Một lần nữa, có thể khác với bạn.

Chúc vui vẻ !

Cài đặt in

Máy in

TsrcT - Hypercube Evolution derivative

Rafts

Không

Hỗ trợ

Không

Độ phân giải

0.2mm

Lòng trong

25%

Sợi nhựa

PETG

Ghi chú

In bằng PETG do nhiệt độ bên trong vỏ máy. Các tấm phẳng, rộng không cần hỗ trợ.

Cẩn thận với khả năng bị cong vênh.
