Vỏ Cảm Biến Chuyển Động PIR Mini

Tui thích mấy cái cảm biến chuyển động PIR mini này để kích hoạt mấy cái đạo cụ Halloween đó, nên tui làm cái vỏ cho nó.

• Vừa với các module cảm biến chuyển động PIR mini HC-SR312 (và mấy cái loại nhái nữa).
• Khoang chứa cảm biến được tạo hình để định hướng cảm biến một cách nhất quán.
• Cái nắp vặn vào cảm biến để giữ nó chắc chắn tại chỗ và giữ cho mảng thấu kính (cái vòm nhựa trắng) không bị bung ra.

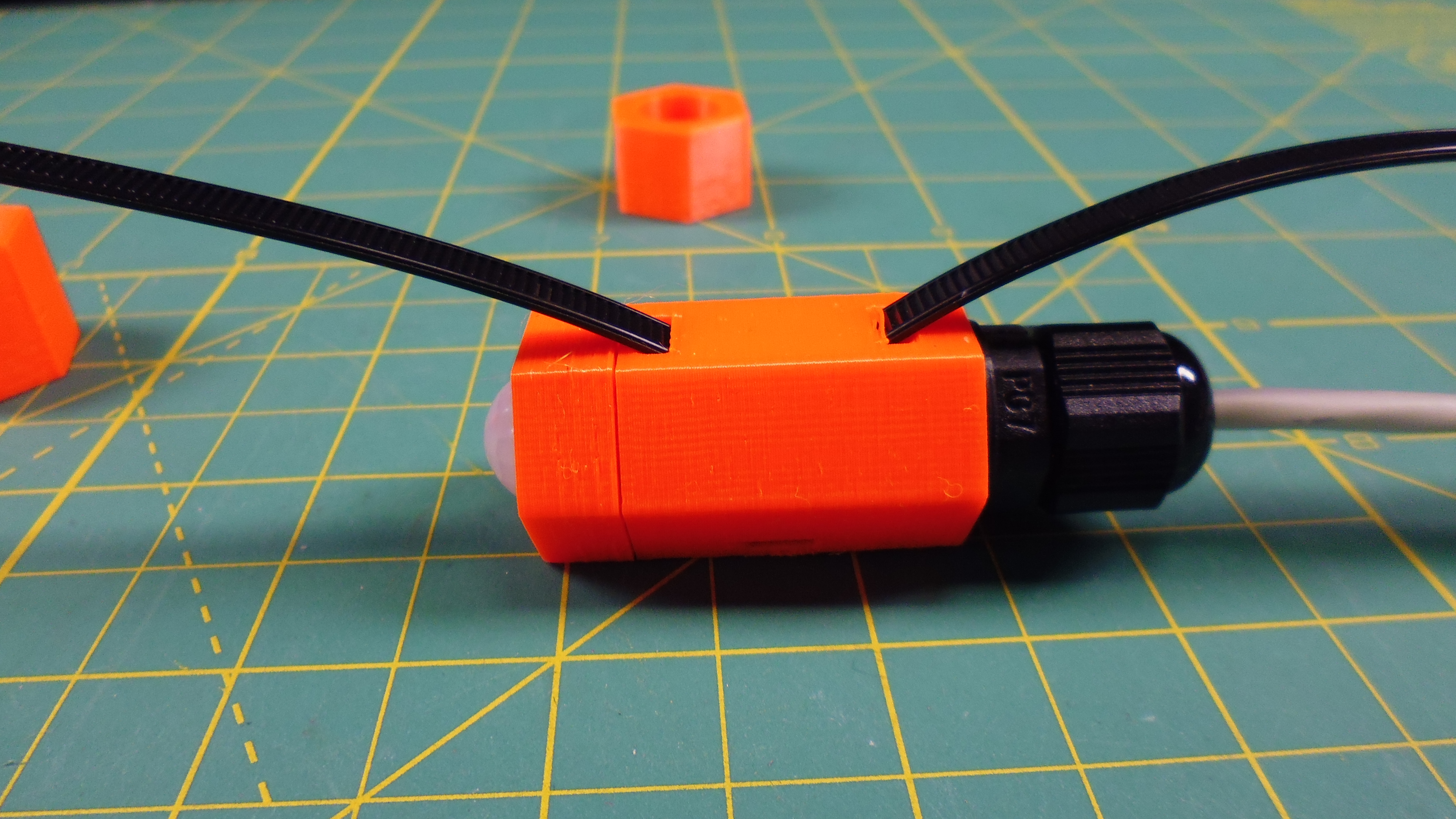

• Các khe trên vỏ cho phép luồn dây rút để gắn lên cột hoặc thanh ray.
• Mặt sau của vỏ có ren để gắn ống luồn cáp PG7 có giảm chấn.

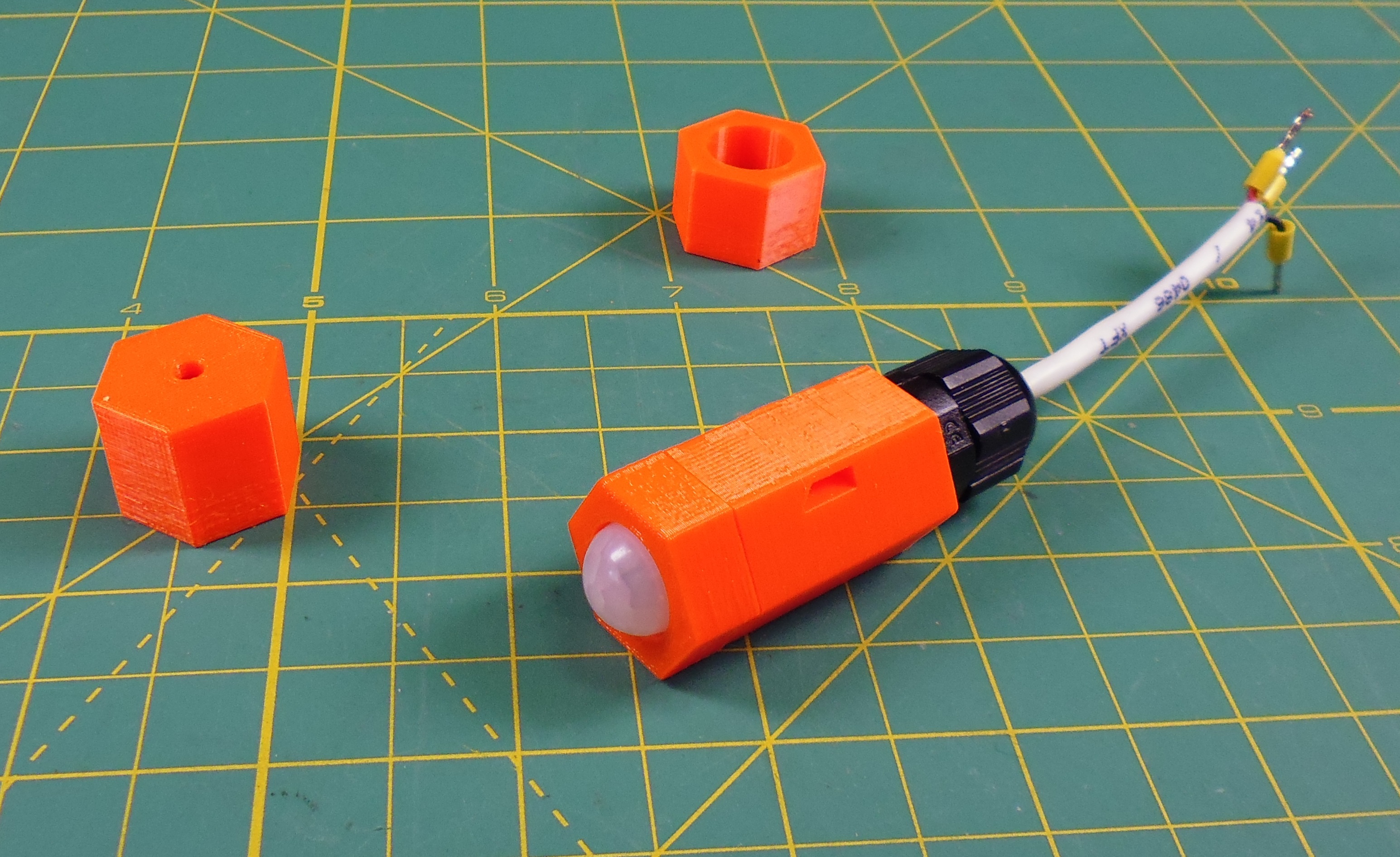

• Cái nắp thường cho phép vòm nhô ra khỏi đầu vỏ để có diện tích cảm biến tối đa.
• Cái nắp dài hơn một chút sẽ hạn chế góc của hình nón phát hiện nhưng cung cấp một số bảo vệ cho vòm nhựa.

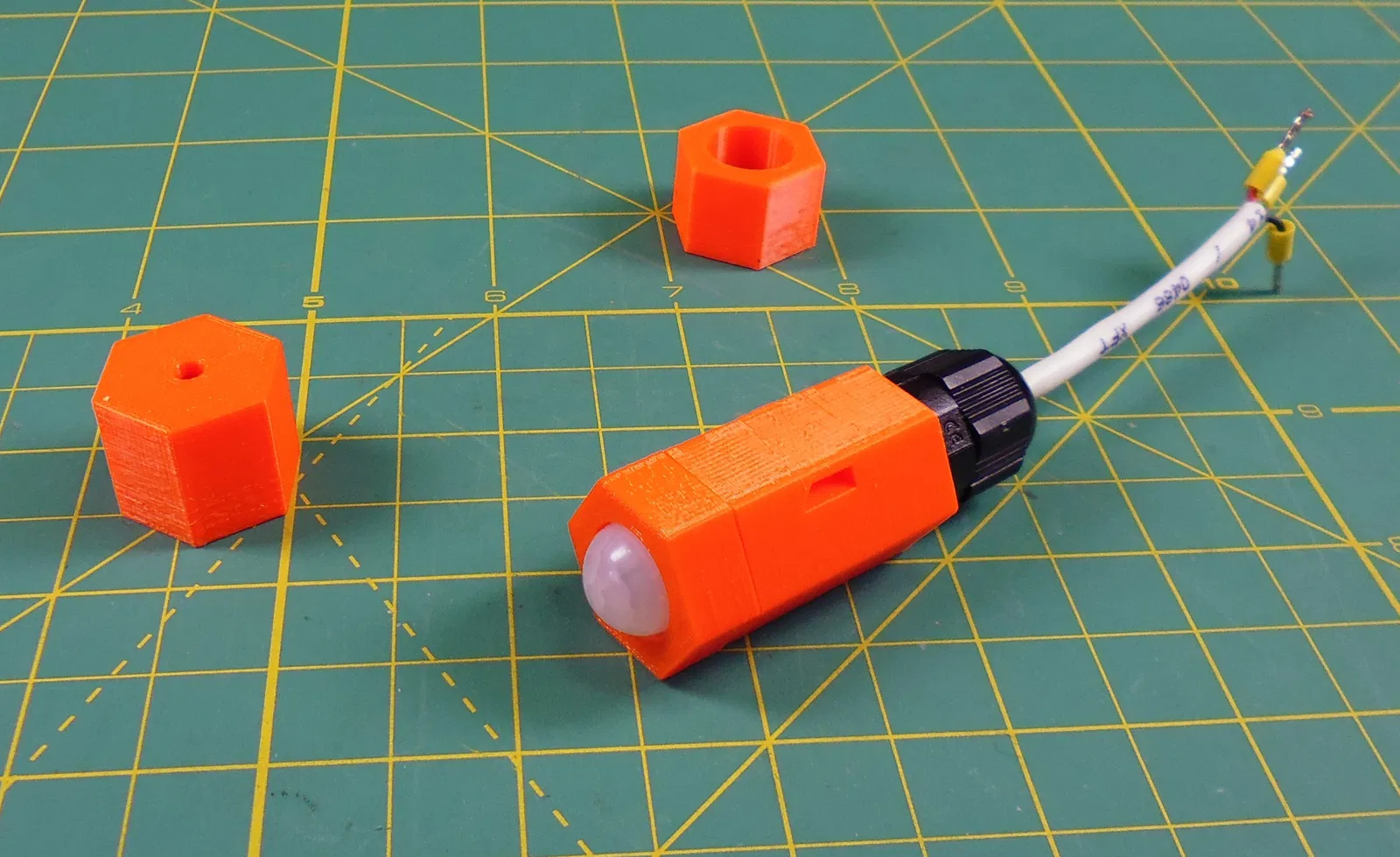

• Cái "snoot" là một cái nắp có một lỗ nhỏ khi bạn muốn hạn chế đáng kể hình nón phát hiện.
• Để giảm phạm vi cảm biến, hãy tháo mảng thấu kính và/hoặc che lỗ của nắp/snoot bằng một hoặc hai lớp băng keo cellophane.

Tui đã in thử bằng PETG và PLA. Chiều cao lớp 0.2mm là ổn với ren.

Lưu ý: Ống luồn cáp ở mặt sau của vỏ không phải là một phần của mô hình. Vỏ có ren để gắn ống luồn cáp PG7 mua riêng. Tui đã thử thiết kế một bộ giảm chấn có thể in được, nhưng không thành công. Với số lượng nhỏ, mấy cái ống luồn cáp mua sẵn cũng rẻ.

Tui đã đặt mua các module cảm biến PIR mini "Breadboard friendly" từ Adafruit (https://www.adafruit.com/product/4871) và mấy cái tương tự từ một vài nhà cung cấp trên Amazon.com. Một số nhà cung cấp gọi chúng là HC-SR312, số khác gọi là AM312. Chúng đều giống nhau và do đó đều hoạt động với thiết kế vỏ này.

Để sử dụng làm cảm biến "hiện diện" chung, cái nắp ngắn là lựa chọn tốt nhất. Nếu bạn muốn nó phát hiện khi ai đó đi vào hoặc đi ngang qua một điểm cụ thể (để làm họ giật mình bằng một animatronic Halloween), hãy bắt đầu với phiên bản nắp "snoot" và chuẩn bị dành chút thời gian thử nghiệm để tìm ra vị trí và góc gắn tốt nhất.
