Giá Treo Tường Màn Hình Cảm Ứng Raspberry Pi 7 inch

Đây là giá treo tường cho màn hình cảm ứng Raspberry Pi 7 inch. Ban đầu tôi thiết kế cái này để thay thế các bảng điều khiển hệ thống báo động cũ của mình bằng một bảng điều khiển trung tâm cho Home Assistant. Nó cũng có cảm biến DHT22 để tôi có thể theo dõi nhiệt độ/độ ẩm. Màn hình sẽ cần giá đỡ cho phần đệm cảm biến ở giữa, còn phần còn lại không cần vật liệu hỗ trợ. Tôi đã in tất cả các bộ phận bằng PETG, nhưng PLA cũng có thể hoạt động tốt.

Tính năng:

• Dễ lắp đặt - Giá treo tường sẽ giữ màn hình mà không cần ốc vít, giúp việc lắp ốc vít để cố định màn hình vào giá đỡ dễ dàng hơn
• Giá đỡ cảm biến - Đệm để gắn nhiều loại cảm biến khác nhau (tôi đã dùng DHT22)
• Hỗ trợ quạt 40mm - Dùng để làm mát Pi và luồng không khí cho cảm biến

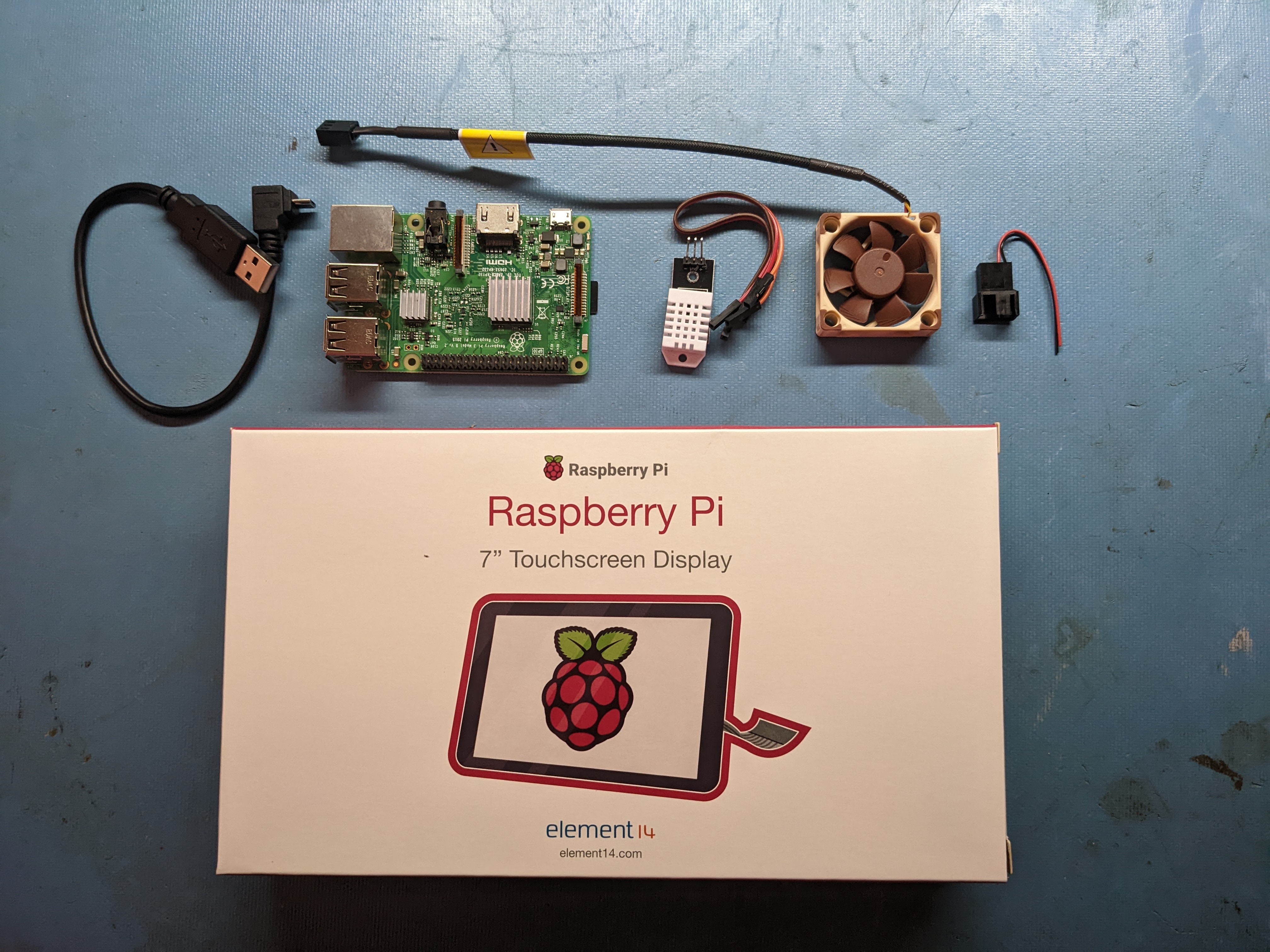

Danh sách vật liệu:

• Ốc vít & Đai ốc M3
  • 10x Đai ốc M3 (chỉ cần 8 cái nếu không dùng quạt 40mm)
  • 8x Ốc vít lục giác M3 x 14mm
  • 2x Ốc vít lục giác M3 x 18mm (chỉ cần nếu dùng quạt)
  • 5x Ốc vít lục giác M3 x 5mm (chỉ cần 4 cái nếu không lắp cảm biến)
• Raspberry Pi (Tất cả các model trừ Pi Zero đều dùng được, tôi dùng 3 B+ vì đó là thứ tôi có sẵn)
• Màn hình cảm ứng Raspberry Pi 7 inch
• Quạt 40mm (tùy chọn, nhưng nên dùng để làm mát Pi và luồng không khí cho cảm biến)
  • Tôi đã dùng quạt Noctua để nó yên tĩnh, và nó có một đầu nối có thể thêm 2 đầu nối Dupont để kết nối trực tiếp với GPIO của Pi, giúp việc lắp đặt trên tường dễ dàng hơn.
• Bộ tản nhiệt Pi (tùy chọn, nhưng nên dùng để làm mát Pi)
• Cáp USB góc phải để cấp nguồn
• DHT22 (tùy chọn)
  • https://www.amazon.com/gp/product/B07WP4VZTH
• 2x Đầu nối DuPont (chỉ cần nếu dùng quạt Noctua có đầu nối)

Hướng dẫn:

1. Kết nối dây cho Raspberry Pi và lắp nó vào màn hình cảm ứng bằng các bộ phận đi kèm (cáp ruy băng, dây và đệm), và lắp bộ tản nhiệt Pi nếu bạn chọn dùng chúng.

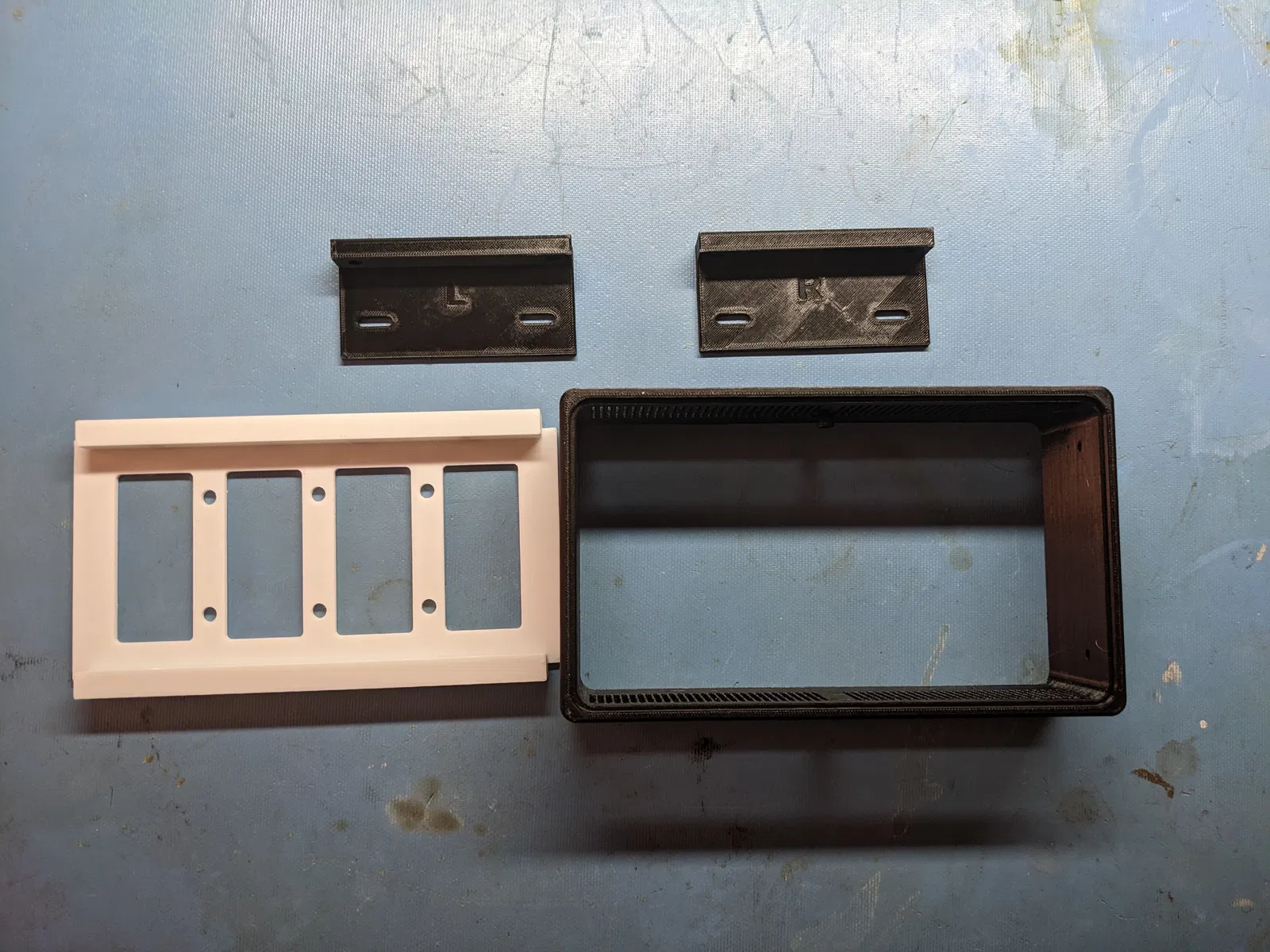

2. Lấy giá đỡ tường trái và phải, lắp 4 đai ốc M3 (mỗi bên 2 cái) bằng phương pháp kéo ốc (dùng ốc vít để kéo đai ốc vào khu vực lõm).

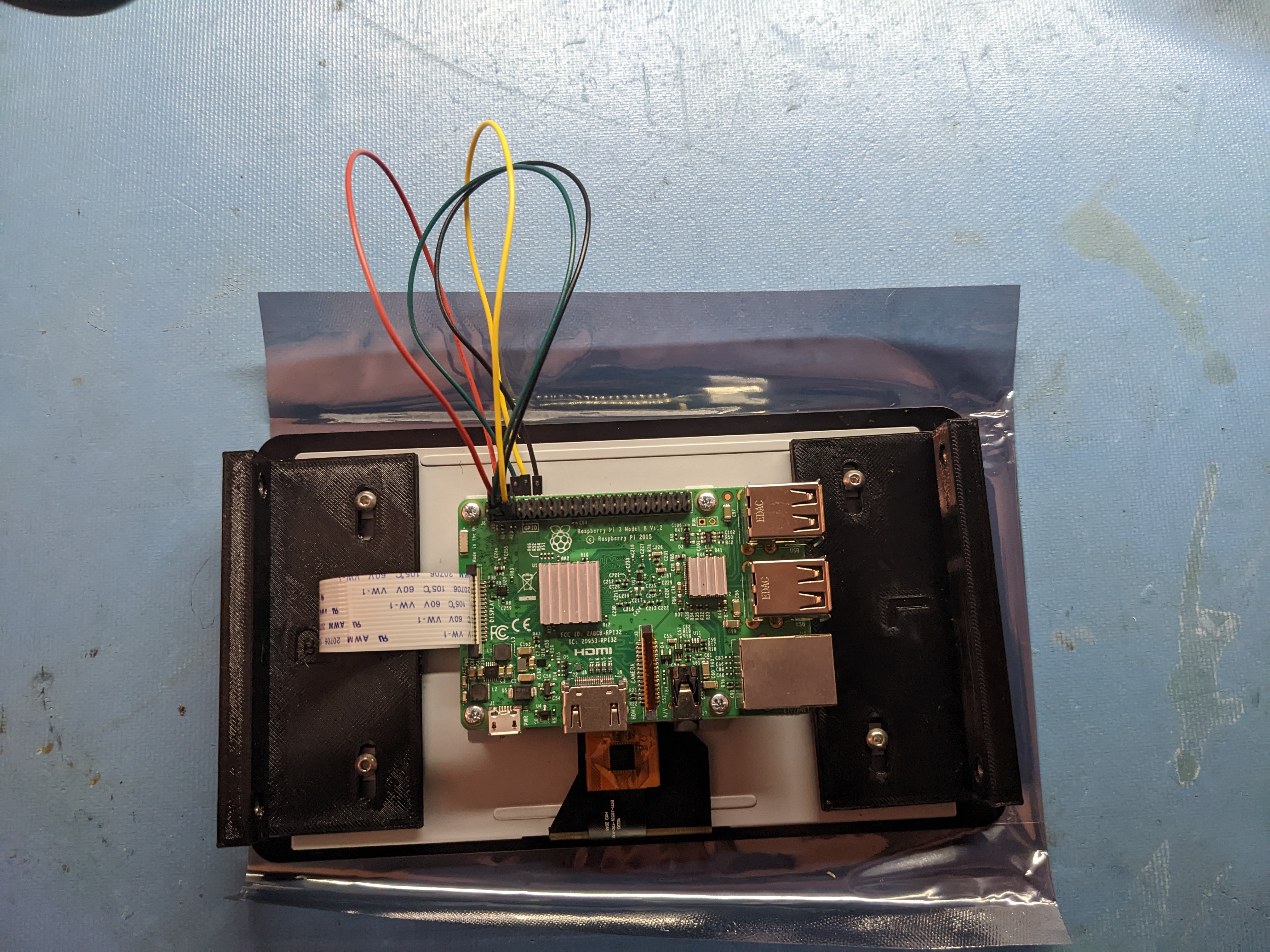

3. Đặt màn hình cảm ứng trên bàn và định vị Pi với các chân GPIO ở trên cùng và cổng USB hướng sang phải, lắp tạm giá đỡ trái và phải vào các cạnh tương ứng bằng (4) ốc M3x5mm.
4. Lấy phần vỏ chính và đặt nó trên bàn, định vị sao cho phần đệm ở dưới cùng. (Nếu bạn không lắp DHT22, bạn có thể bỏ qua bước này).
5. Lắp dây cảm biến nếu chưa lắp và gắn DHT22 vào phần đệm bằng ốc M3x5mm còn lại. (Nếu bạn không lắp DHT22, bạn có thể bỏ qua bước này).
6. Định vị phần vỏ chính sao cho mặt phẳng áp vào bàn, và mặt có khu vực lõm để màn hình thả vào hướng lên trên. Đảm bảo phần đệm ở dưới cùng của vỏ.

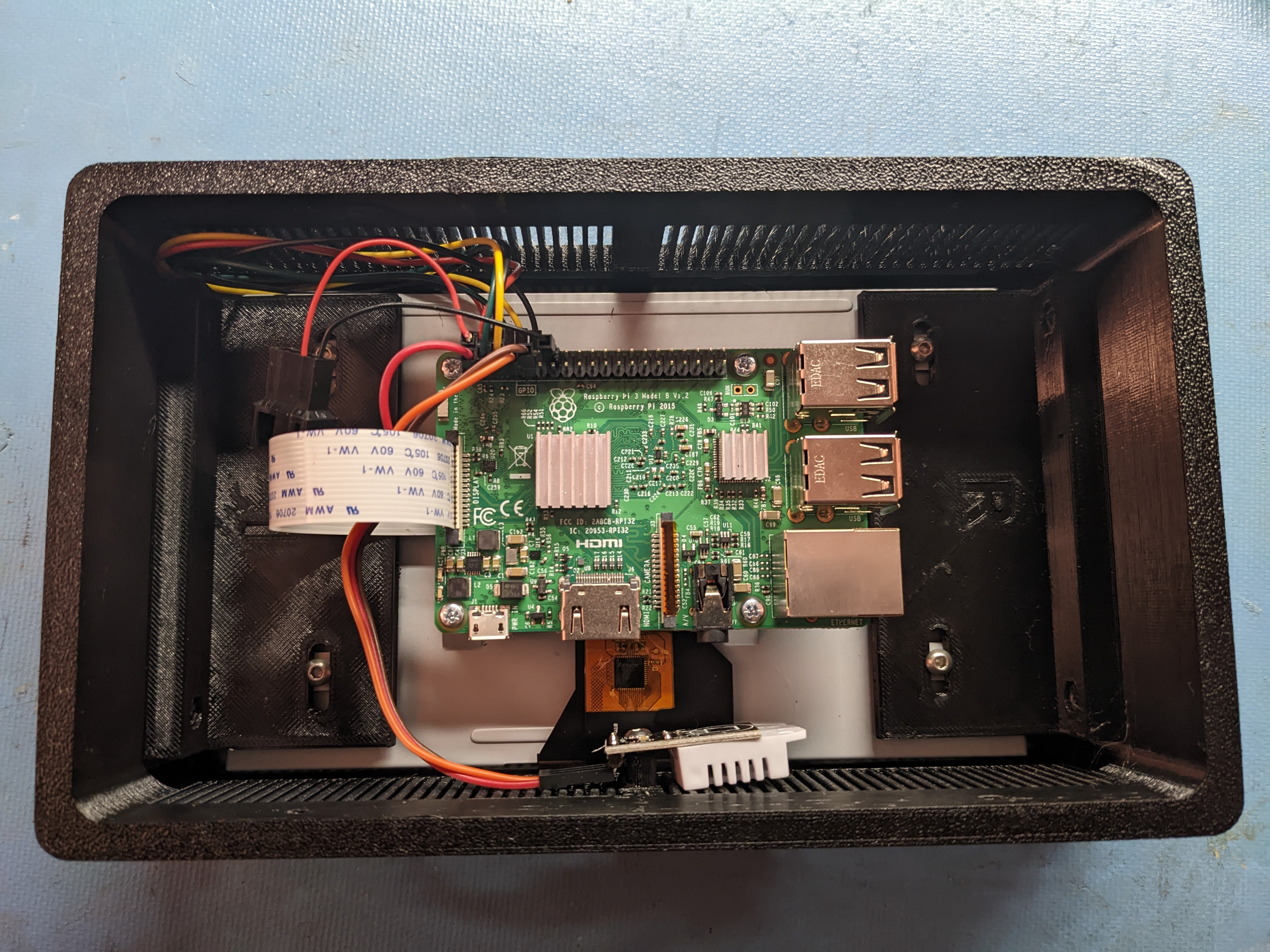

7. Lật màn hình cảm ứng đã gắn Pi lên và cẩn thận thả nó vào phần vỏ chính. Hãy cẩn thận vì một số dây có thể bị vướng vào các cạnh. Lưu ý: Độ khít của khu vực lõm hơi chặt, nên có thể cần dùng một chút lực để màn hình có thể thụt hoàn toàn vào khe. Hãy cẩn thận và đừng dùng quá nhiều lực vì màn hình có thể bị nứt.
8. Sử dụng 4 ốc M3x14mm (mỗi bên 2 cái), bắt đầu lắp các ốc vít gắn giá đỡ màn hình cảm ứng vào vỏ chính ở hai bên trái và phải. Lưu ý rằng bước này có thể hơi khó khăn và giá đỡ có thể cần điều chỉnh để thẳng hàng với các lỗ vít.
9. Sau khi mọi thứ đã thẳng hàng và tất cả 4 ốc vít đã được bắt đầu, hãy siết chặt chúng.
10. Nếu dùng DHT22, hoàn tất việc đấu dây bằng cách kết nối đầu kia vào các chân GPIO tương ứng.
11. Lấy tấm treo tường và lắp 6 đai ốc M3 bằng phương pháp kéo ốc như với giá đỡ L/R trước đó.
12. Định vị giá đỡ tường sao cho 2 đai ốc M3 ở bên ngoài nằm ở phía trên.

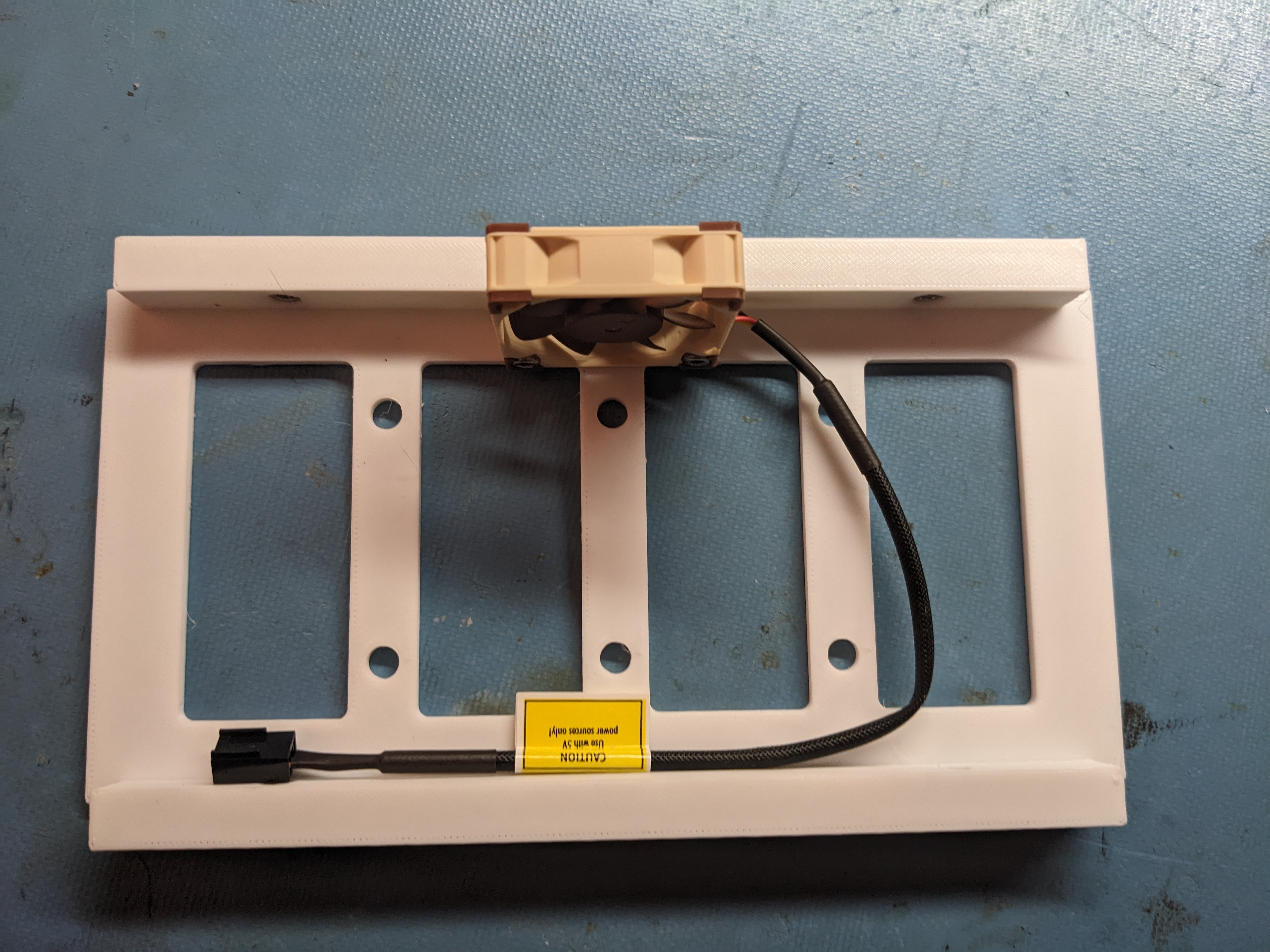

13. Sử dụng 2 ốc M3x18mm, lắp quạt Noctua vào giá đỡ tường. Đảm bảo quạt Noctua được định vị với mặt sau của quạt và dây dẫn ra, áp vào mặt trong của giá đỡ.
14. Với đầu nối màu đen có 2 dây đi kèm trong hộp Noctua, bấm đầu nối vào mỗi dây bằng đầu nối DuPont. Sau khi đầu nối được bấm, cắm dây vào các chân GPIO 5V và Ground tương ứng.
15. Lắp bộ chuyển đổi nguồn góc phải vào Pi.
16. Lắp giá đỡ tường vào tường bằng ít nhất 4 ốc vít, định vị giá đỡ sao cho quạt Noctua ở phía trên.
17. Cẩn thận nhấc phần vỏ chính với màn hình cảm ứng lên giá đỡ tường và cắm quạt Noctua vào đầu nối của nó, đồng thời cắm đầu kia của dây nguồn góc phải vào nguồn điện cho Pi.
18. Sau khi tất cả các dây cáp được cắm, cẩn thận đặt phần vỏ chính lên giá đỡ tường và đảm bảo không có dây nào cản đường. Lưu ý rằng giá đỡ tường có thể giữ phần vỏ chính mà không cần ốc vít, nhưng hãy cẩn thận và đừng va chạm mạnh trong quá trình lắp ốc vít cuối cùng vì nó có thể bị rơi xuống. Việc lắp vỏ vào giá đỡ cũng có thể hơi khó khăn, hoàn toàn phụ thuộc vào độ chính xác của máy in đã in các bộ phận.
19. Sau khi phần vỏ chính đã nằm trên giá đỡ tường, sử dụng 4 ốc M3x14mm còn lại để cố định chắc chắn phần vỏ chính vào giá đỡ tường. Các lỗ vít nên thẳng hàng gần như hoàn hảo, vì vậy nếu ốc vít không vào được thì có thể phần vỏ chính chưa được đẩy hết về phía sau.

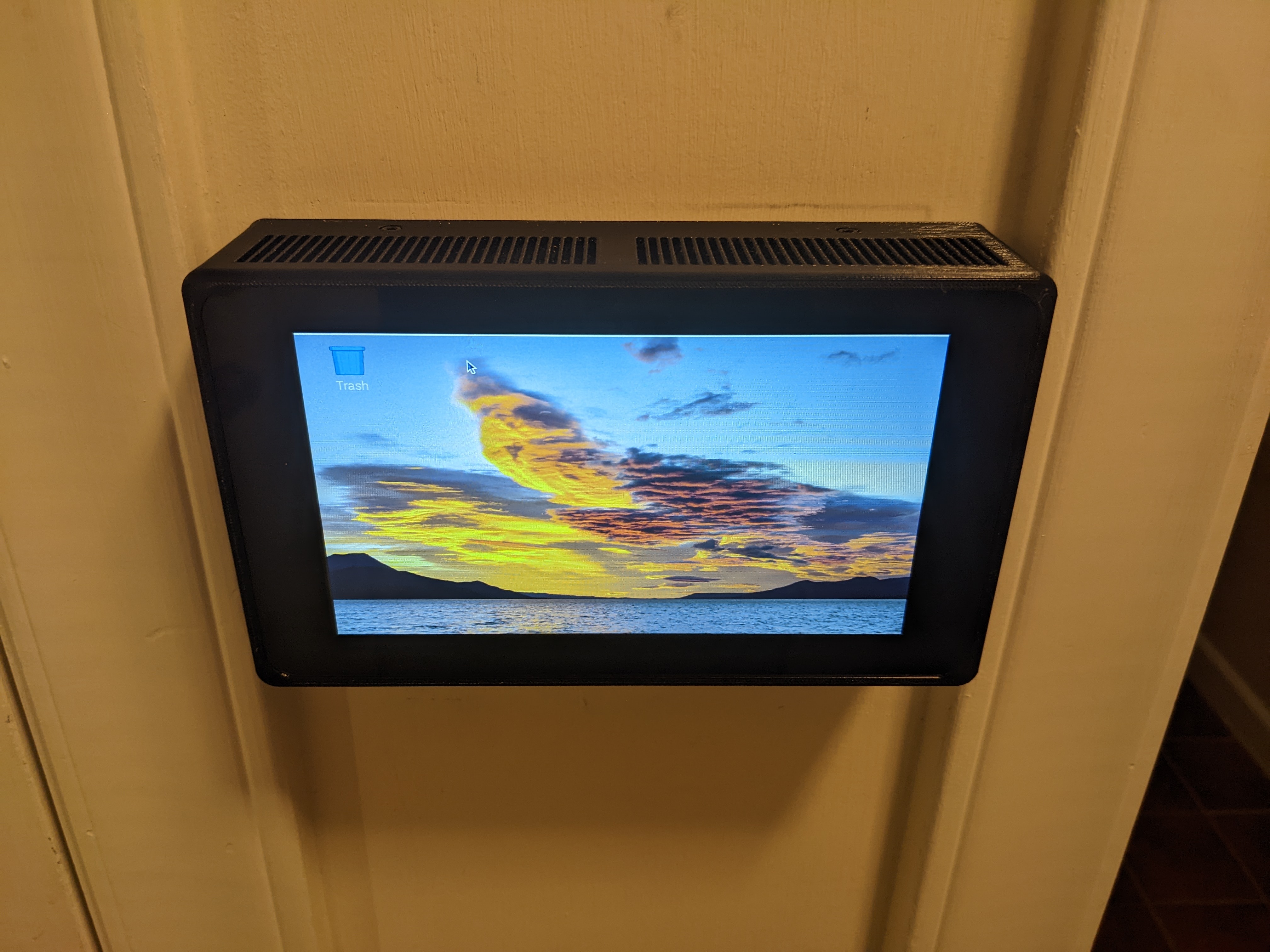

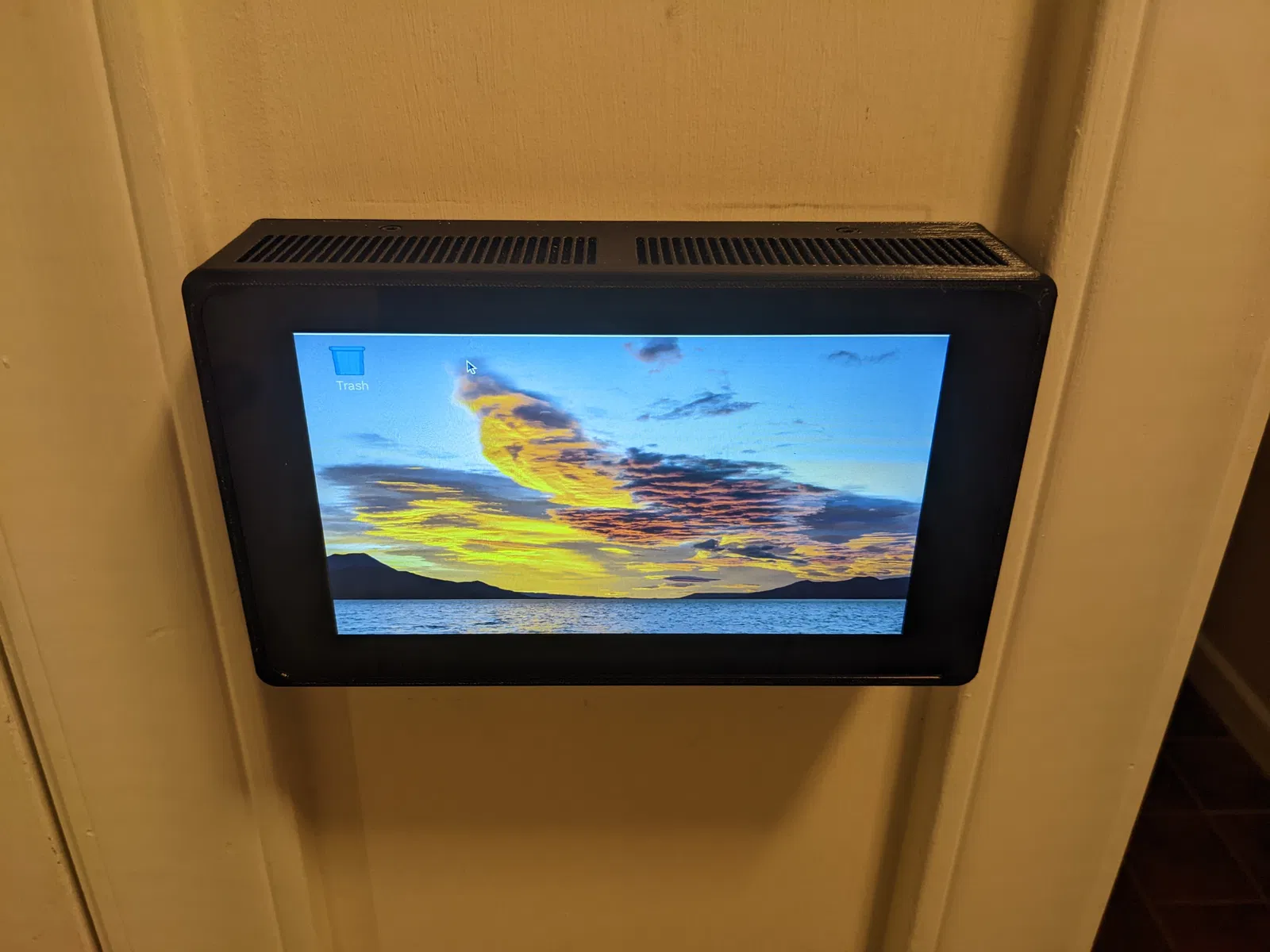

20. Xong rồi! Tận hưởng màn hình cảm ứng Raspberry Pi gắn tường của bạn :)
