Phụ kiện gắn Extruder Orbiter V2 cho Voron V0.2r1 và Mini Stealthburner cải tiến

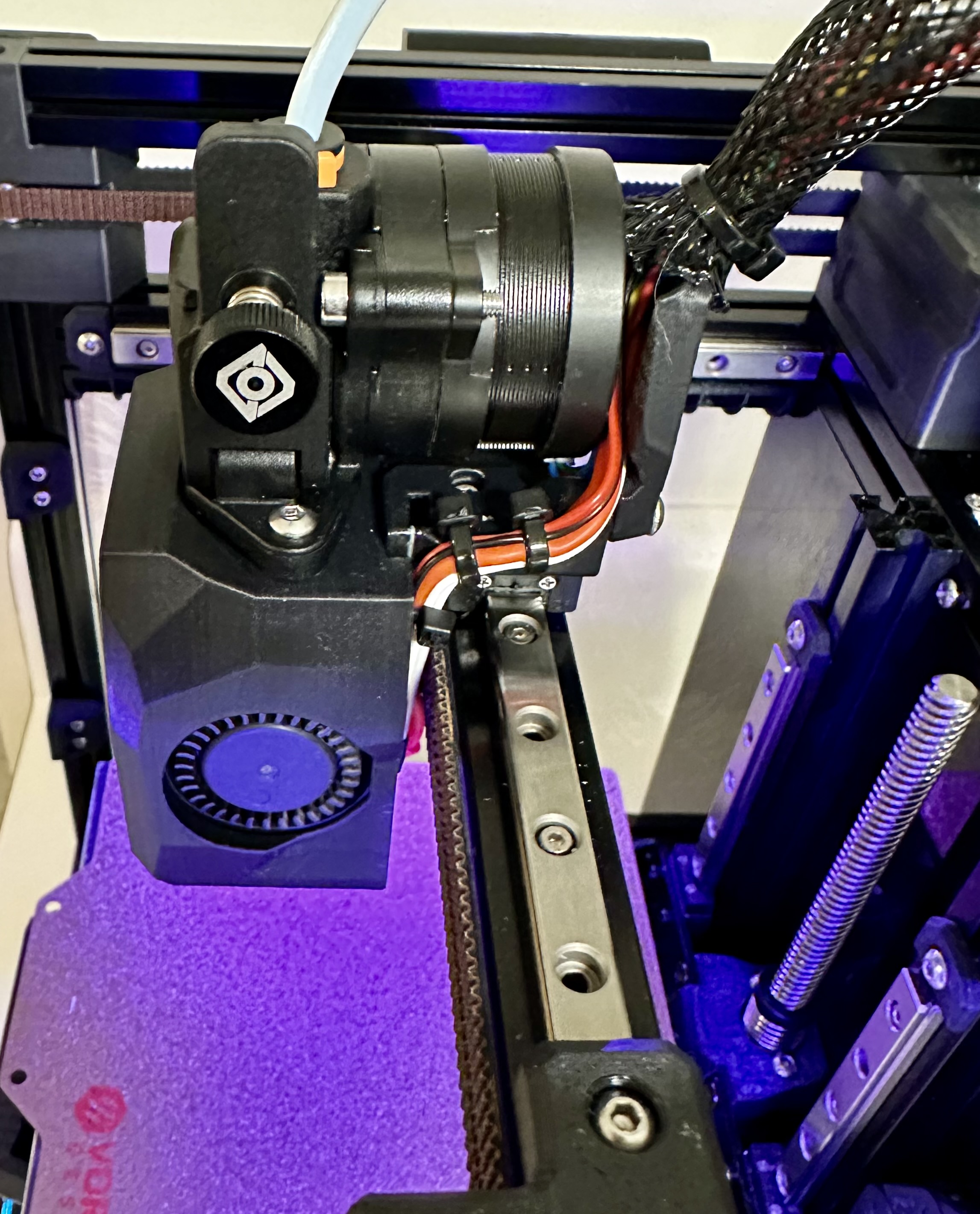

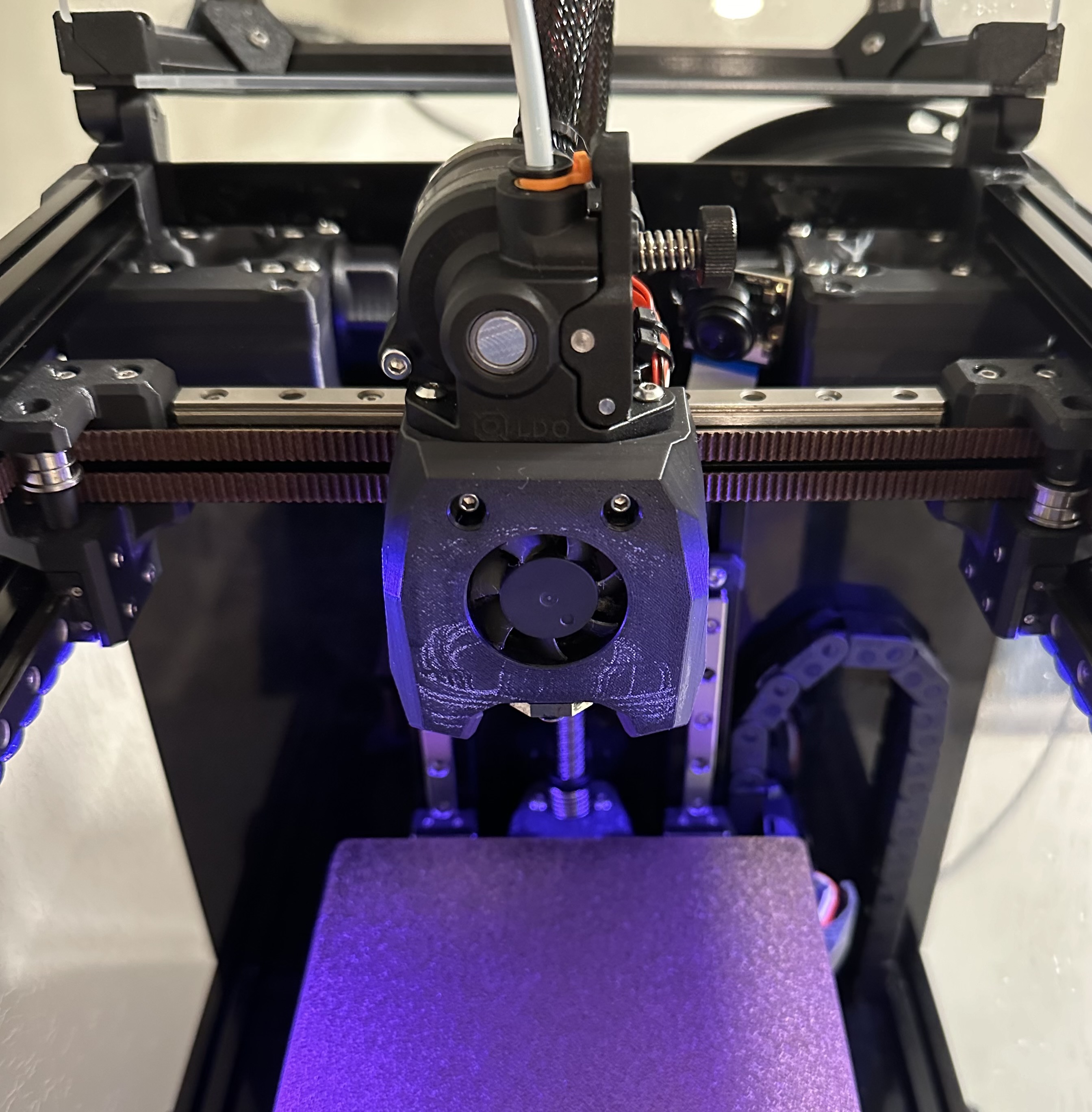

Đây là những bộ phận tôi đã làm để gắn bộ đùn Orbiter 2 lên Voron V0.2r1, bao gồm cả mini stealthburner được cải tiến. Rất hài lòng với Orbiter 2 trên Voron V0.2r1.

Đây chỉ là một bài viết nhanh vì tôi muốn chia sẻ chúng cho bất kỳ ai thấy hữu ích, vì vậy xin thứ lỗi cho việc thiếu hướng dẫn chi tiết của tôi.

In các bộ phận theo khuyến nghị của Voron.

Làm theo hướng dẫn của Voron, ngoại trừ việc bạn không cần lắp ráp bộ phận đùn. Điều này bao gồm việc cắt ống PTFE bằng 'dao đa năng' của Voron.

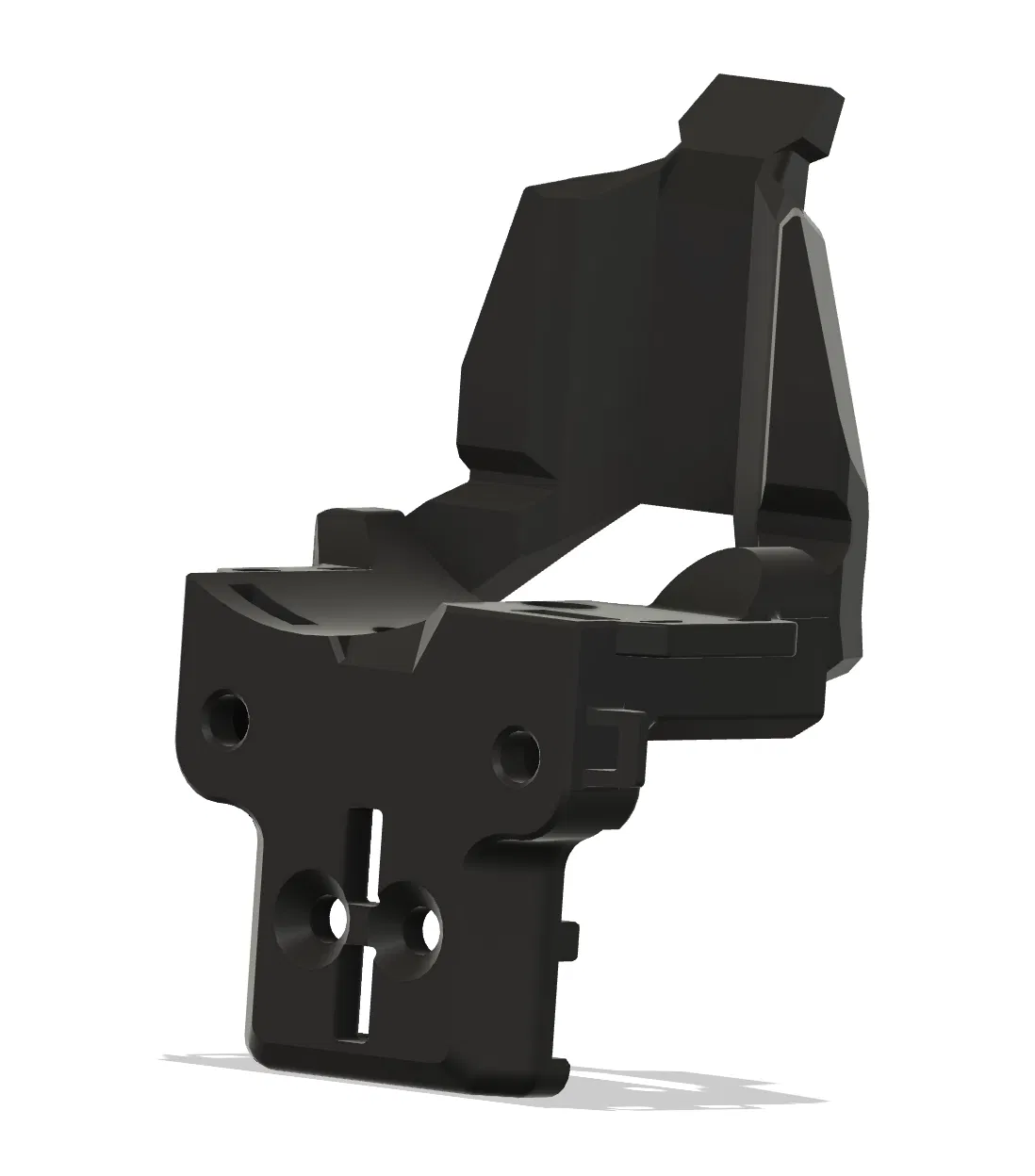

Có các điểm buộc dây cáp ở cả hai bên để dẫn dây từ đầu nóng đến bộ giảm căng.

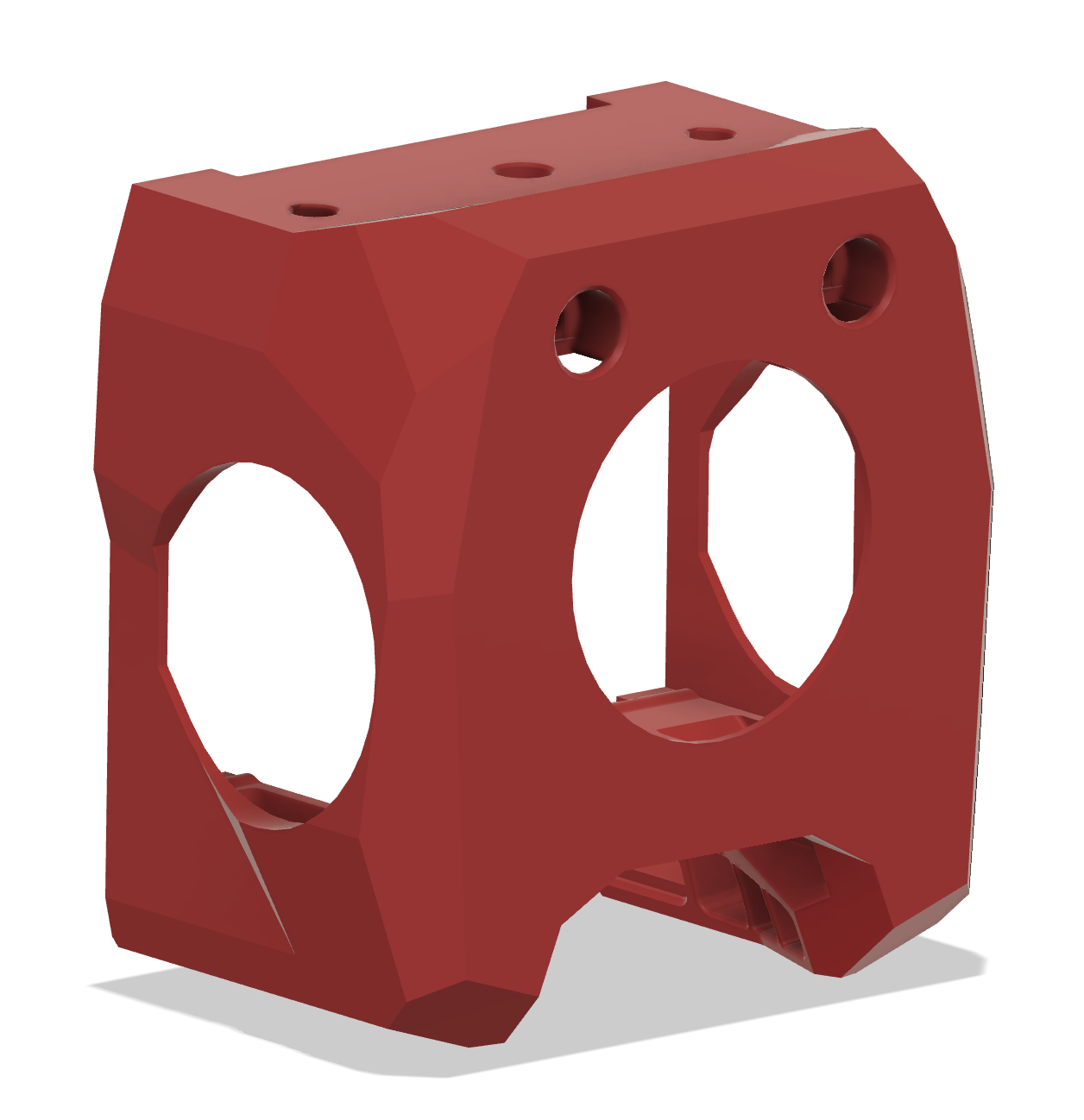

Lưu ý đặc biệt: Orbiter gắn vào phía trên của mini stealth burner đã được sửa đổi bằng hai bu lông M3x12, chúng được vặn vào hai đai ốc lục giác M3 mà bạn đẩy vào các khe bên trong mini-stealthburner. Tôi có một bộ gá nhỏ cho phép bạn mài đi một góc của một trong các đai ốc lục giác để nó không bị nhô ra khỏi nhựa. Tôi đã làm điều này do hạn chế về không gian và để loại bỏ bất kỳ nhu cầu sửa đổi nào đối với các bộ phận gắn đầu nóng của Voron.

Đút đai ốc lục giác vào bộ gá và dùng dũa mài đi một góc cho đến khi nó bằng mặt trên của bộ gá. Chỉ cần vài lần miết dũa là loại bỏ được khoảng 1mm góc của đai ốc.

Đai ốc đã mài được lắp vào bên trong bên trái, tính từ phía sau. Góc đã mài là góc bị lộ ra sau khi lắp. Nó được mài để đầu nóng tiêu chuẩn không bị vướng vào nó khi lắp.

Hy vọng bạn thích nó! Đánh giá cao lượt thích và lượt tải xuống...

(Xin lỗi vì ảnh chụp từ bên ngoài nhưng tôi muốn khoe vết nứt trên tấm acrylic xảy ra vì lý do nào đó. Có lẽ nó đã bị một luồng không khí lạnh thổi vào bên ngoài khi nó còn nóng.)
