Dụng cụ tháo bạc đạn Wheels Mfg BB, cỡ cup 48.5mm/16 rãnh

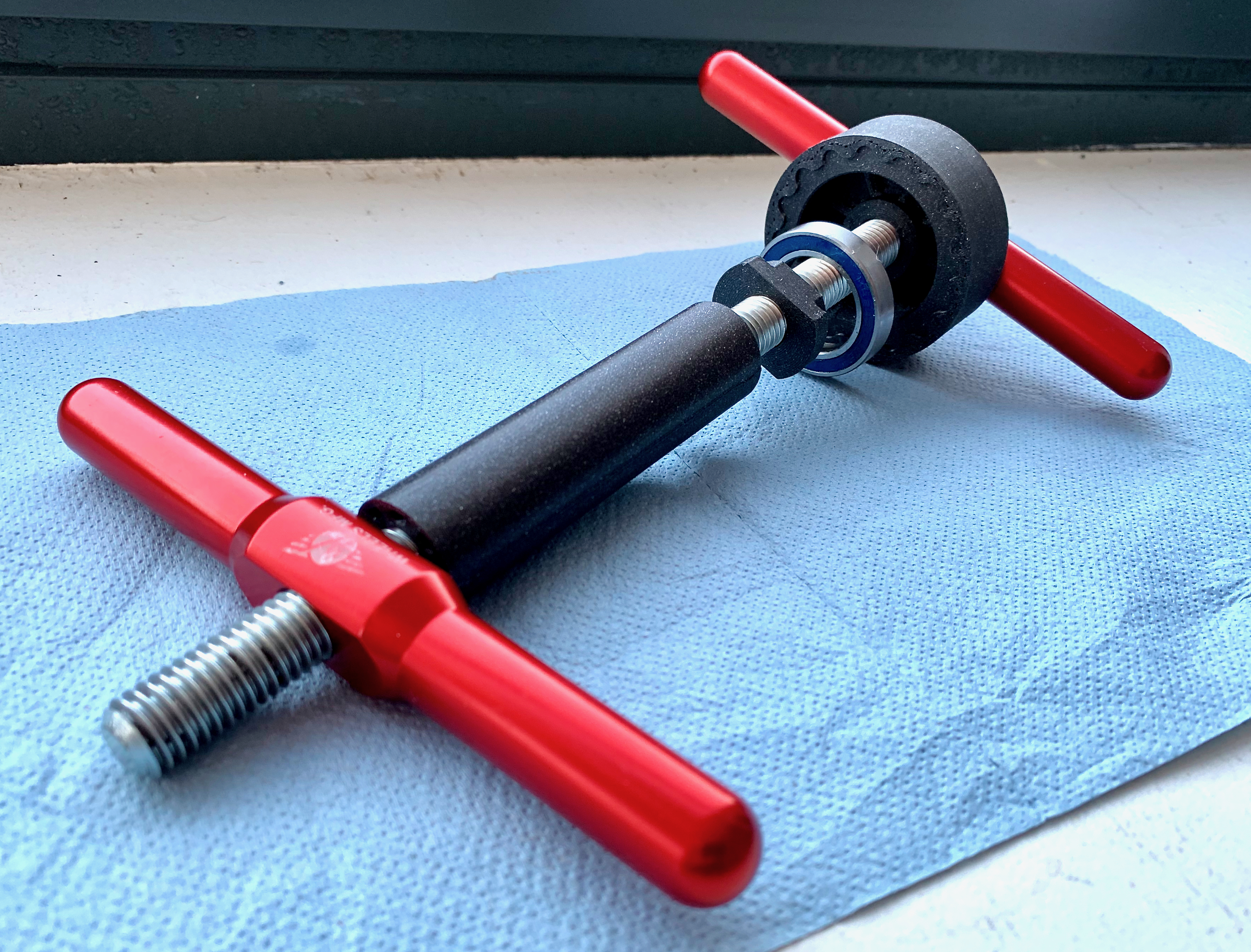

Tui tự chế cái tool này để tháo bạc đạn (bearing) của cái Wheels Mfg BBRight bottom bracket cho Shimano (trục 24mm) nè.

Cái sleeve này nó sẽ dùng mấy cái rãnh trên cái cup bạc đạn để định vị đúng chỗ. Chỉ có cái sleeve cho cup tool size 48.5mm/16-notch thôi nha.

Cái sleeve này được thiết kế để không tác động lực trực tiếp lên khung sườn, mà chỉ tác động lên cái cup bạc đạn thôi.

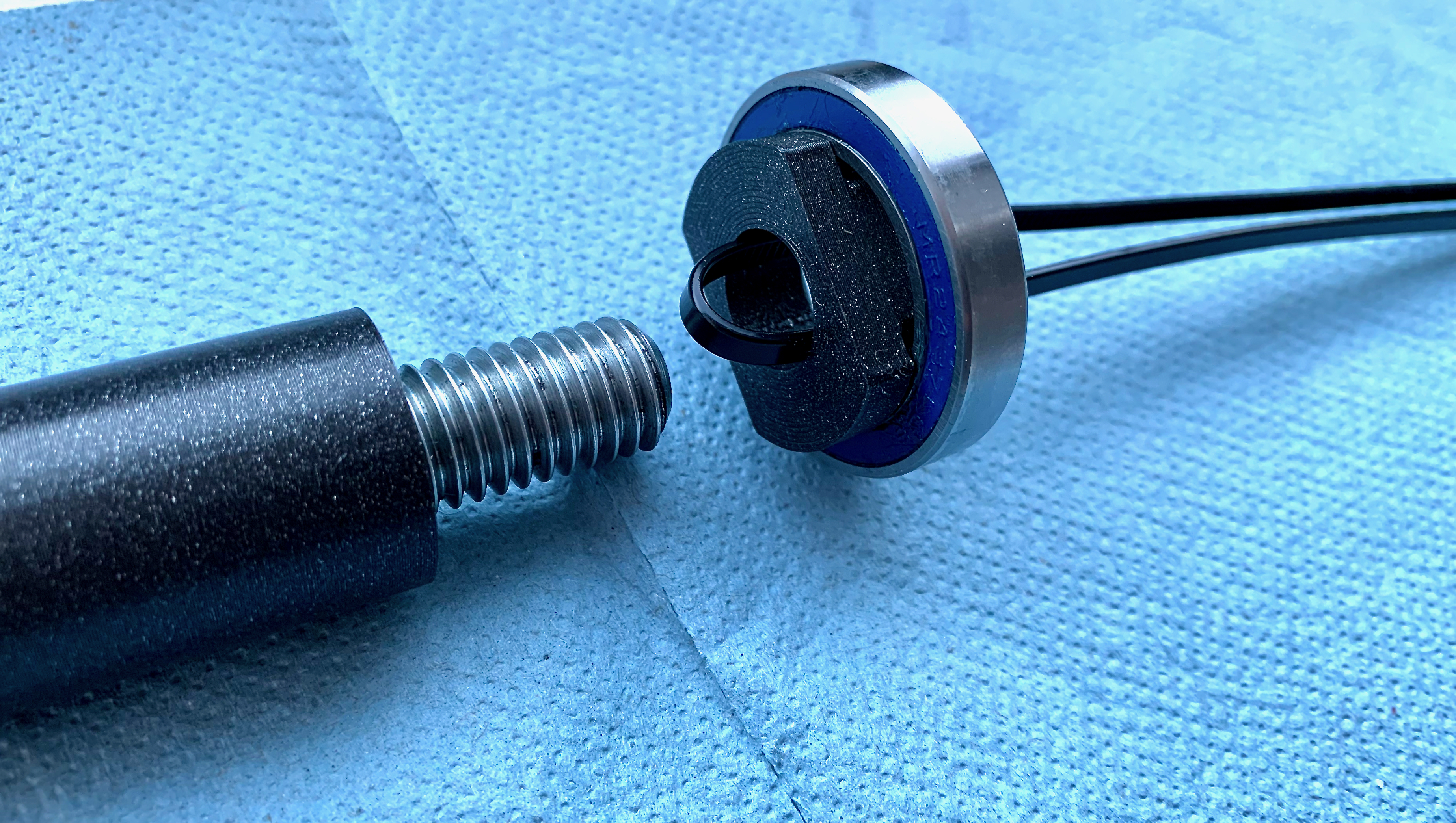

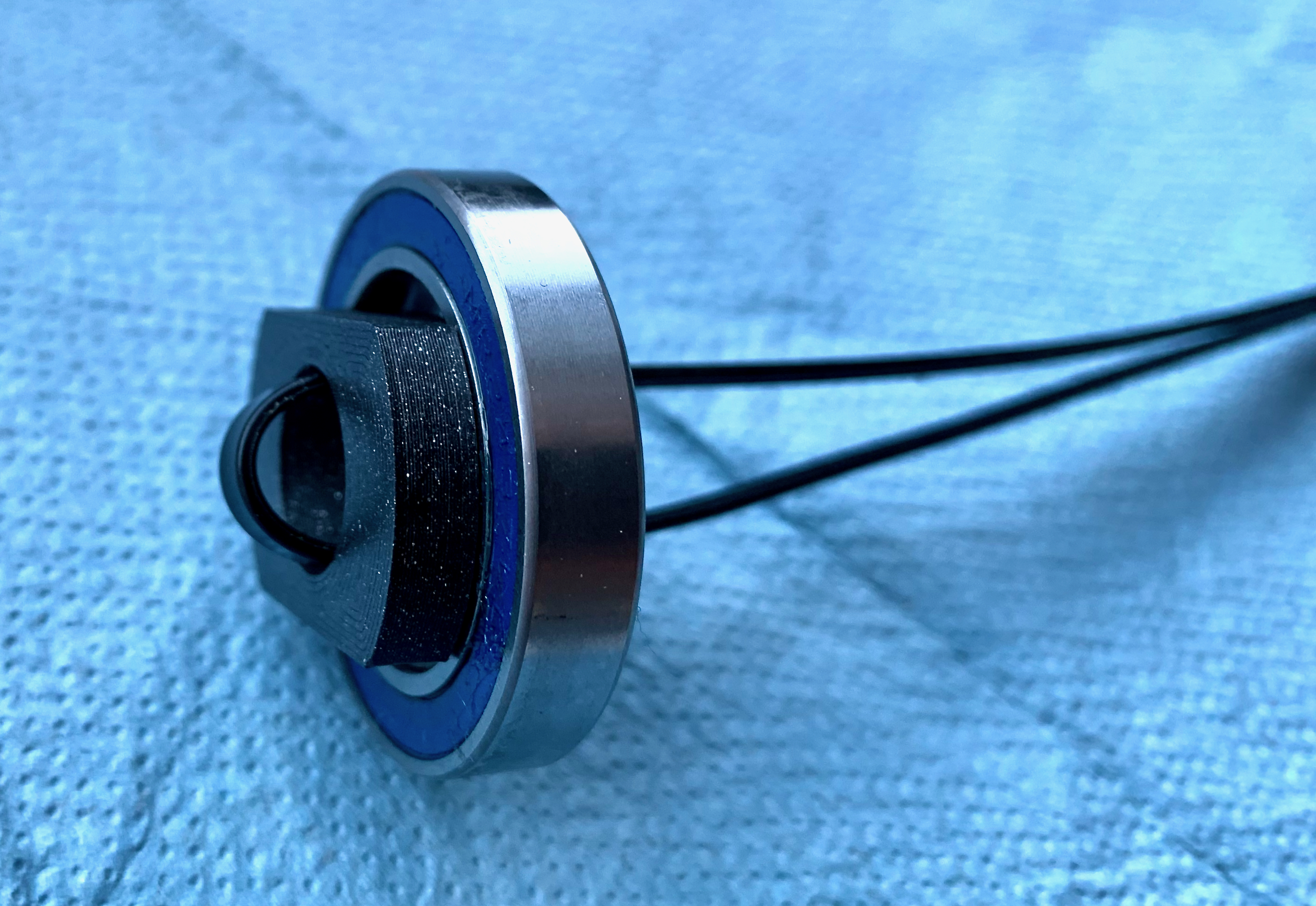

Cái adapter này nên được gắn ở phía sau bạc đạn. Nếu còn cả hai cái bạc đạn thì hơi khó làm tí. Tui dùng dây rút để giữ cái adapter ở vị trí sau bạc đạn rồi đẩy cái thanh rod xuyên qua adapter và bạc đạn. Lỡ mà cái adapter có rớt vô cái housing của bb thì cũng dễ lấy ra thôi.

Tui có xài cái rod (12 mm) và cái tay cầm của Wheels Mfg, nhưng mà bạn có thể dùng bất kỳ thanh ren (rod) nào (12, 10 hoặc 8 mm) có kèm theo đai ốc (nuts) và vòng đệm (washers) nha.

Tui có dùng PLA cho tất cả các bộ phận. Để đảm bảo chúng đủ cứng cáp, tui chỉnh thông số như sau: số lớp vỏ dọc (perimeters) là 12, số lớp đặc ruột phía trên và dưới (solid layers) là 8, và infill là 60%, dạng cubic, nên mấy cái bộ phận này gần như đặc luôn. Có thể dùng một cái vòng đệm kim loại (metal washer) kẹp giữa sleeve và tay cầm nếu cần.
