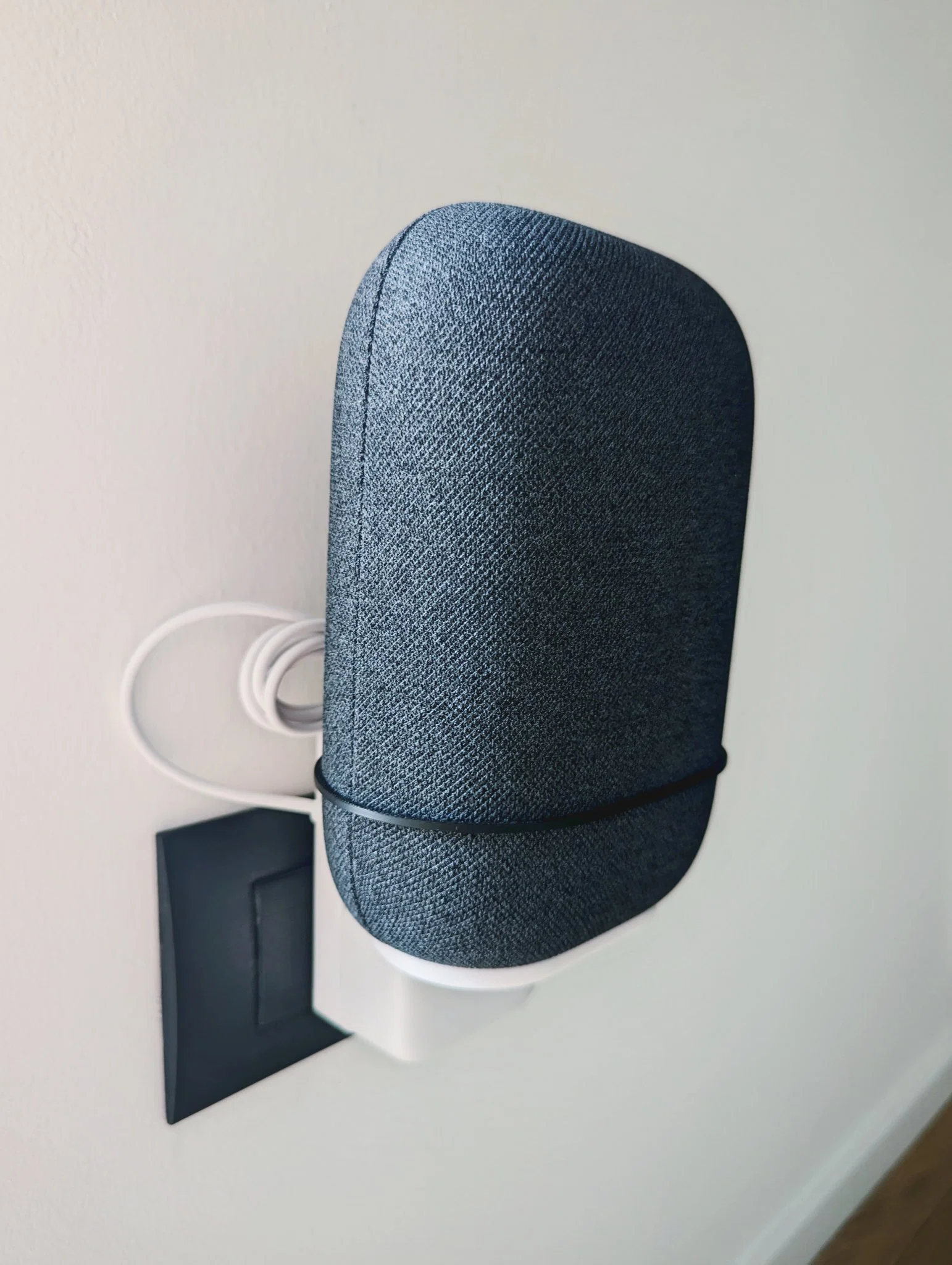

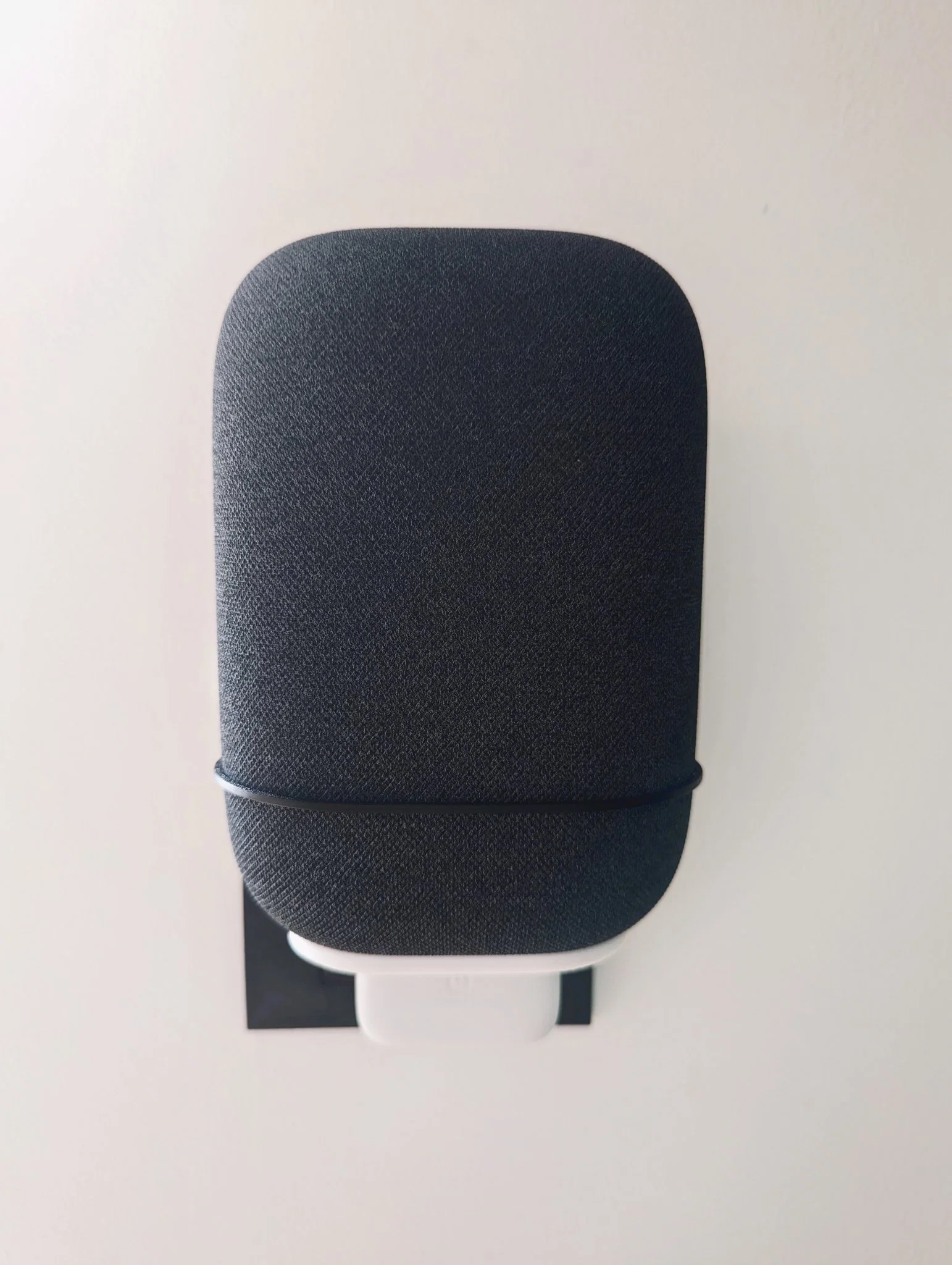

Giá đỡ gắn Nest Audio trên ổ cắm EU

Tôi đã tìm kiếm cách hoàn hảo để gắn một vài loa Nest Audio lên tường, nhưng không thể tìm thấy chính xác những gì tôi muốn. Vì vậy, tôi đã lấy cảm hứng từ một vài mẫu khác (xem bên dưới), đánh cắp ý tưởng sử dụng một cái kệ và một vòng hỗ trợ trên để giữ loa ở vị trí của nó, và tạo ra một giá đỡ mới vừa vặn với phích cắm EU dùng để cấp điện cho chúng.

Cảnh báo quan trọng: việc đặt một tải như vậy lên phích cắm và ổ cắm chắc chắn không được khuyến nghị. Nó rất chắc chắn trong trường hợp của tôi và tôi sẵn sàng chấp nhận rủi ro làm lỏng ổ cắm theo thời gian, nhưng hãy lưu ý rằng điều này có thể làm hỏng ổ cắm của bạn hoặc thậm chí không hoạt động trừ khi sự vừa vặn đủ chặt (như với Bticino Livinglight L4180 của tôi).

Tùy thuộc vào nơi bạn gắn nó, hãy nhớ rằng bạn có thể muốn phản chiếu thân máy dọc theo trục X nếu bạn muốn phích cắm của mình hướng về phía bên kia.

In ấn

• Bambu Lab P1P (thời gian tổng cộng 1h 20m, ~70g vật liệu)
• SUNLU PLA (trắng và đen cho vòng hỗ trợ)
• Hồ sơ tiêu chuẩn 0.20mm
• 3 vòng tường
• 15% độ đầy khối lập phương thích ứng cho mọi thứ ngoại trừ cái kệ, cái kệ có độ đầy đặc (100%)
• Không có hỗ trợ (đảm bảo in thân máy với mặt phẳng hướng xuống)

Cách hoạt động

Thân chính vừa vặn quanh phích cắm EU và cung cấp điểm gắn chính. Các kích thước rất chặt chẽ và có thể cần điều chỉnh tùy thuộc vào máy in của bạn. Nếu chúng hơi quá chặt, một lần chà nhám nhanh hoặc một cái dũa có thể đủ. Tôi đã in cái này trên P1P và khi cắm vào, phích cắm chạm đáy với một tiếng "click" rất thỏa mãn, trong khi việc rút ra cần một lực đáng kể.

Cái kệ và vòng trượt vào các lỗ tương ứng trong thân máy. Trong khi cái kệ không cần gì khác để giữ ở vị trí (nó được tải theo chiều dọc và sẽ không trượt ra ngoài), vòng hỗ trợ có thể gặp tải bên có thể khiến nó trượt ra. Do đó, phần cuối cùng là một thanh trượt từ trên xuống, khóa cả cái kệ và vòng lại với nhau.

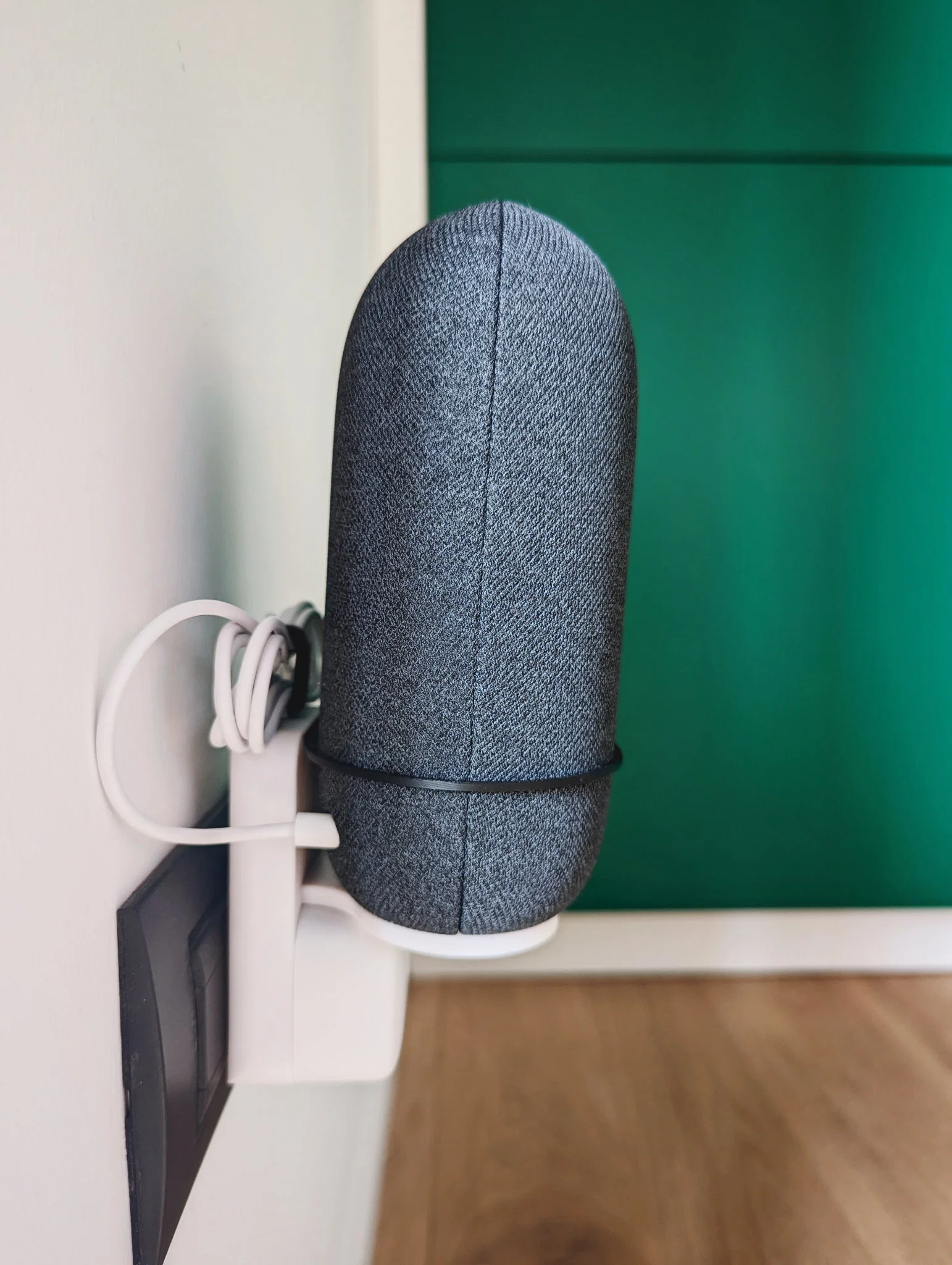

Đoạn thanh có một vòng nhỏ ở trên cùng giúp việc gỡ bỏ nó nếu cần và cũng là một cách tốt để giữ dây nguồn (Tôi đã sử dụng một dải Velcro 1cm để giữ nó).

Nguồn

Toàn bộ thiết kế được thực hiện trong Onshape, bạn có thể tìm thấy tệp nguồn tại đây. Nếu bạn thực hiện bất kỳ cải tiến nào, xin hãy xem xét việc chia sẻ chúng.

Tôi hy vọng bạn thích nó!
