Giá đỡ đèn LED cho thanh nhôm 1515 trong máy in 3D

Một giá đỡ đèn LED khác, nhưng cái này được sử dụng với các thanh nhôm 1515 thường thấy trong các máy in 3D kích thước nhỏ như Printers For Ants Salad Fork hoặc Micron, và Voron V0.

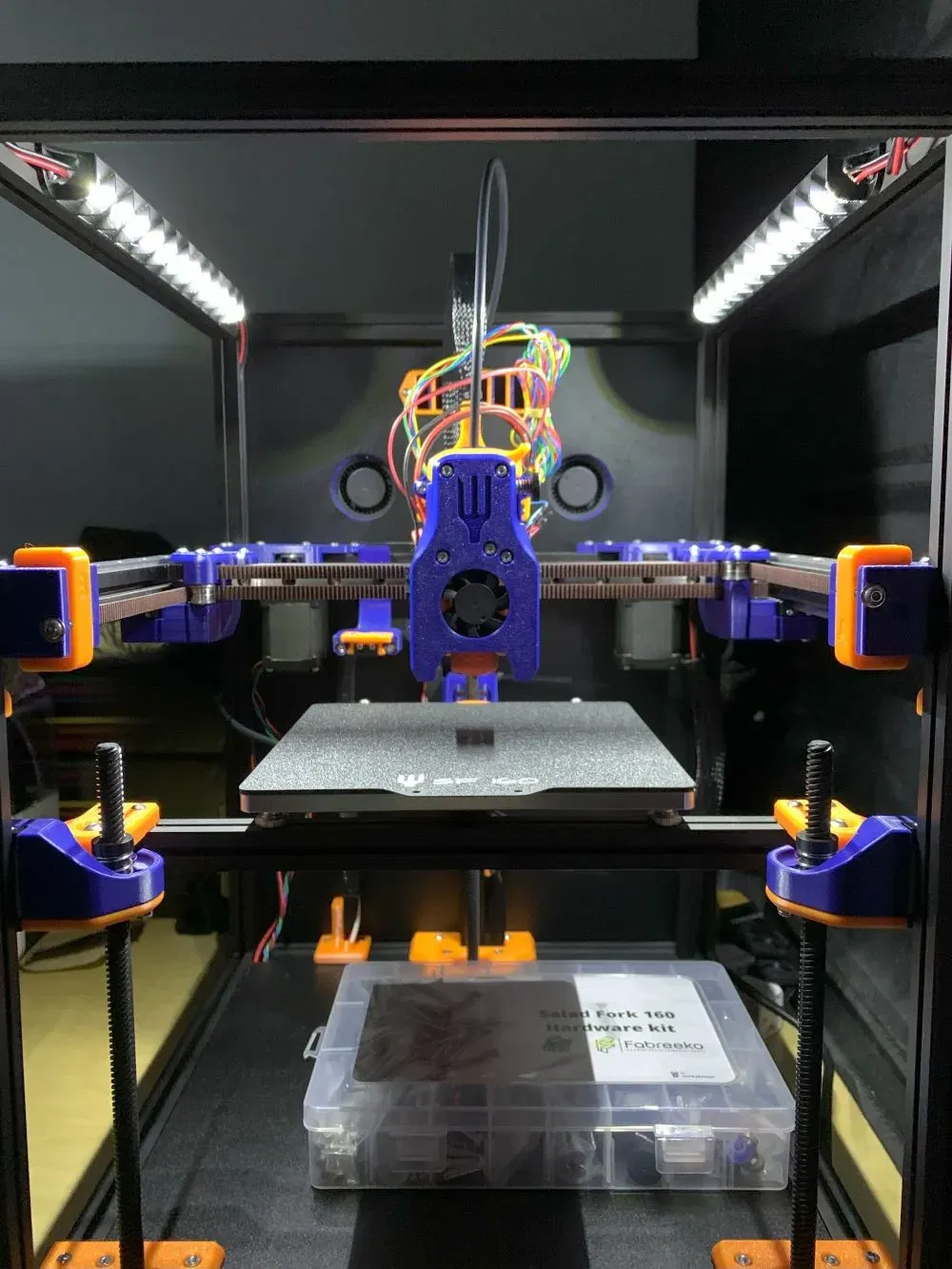

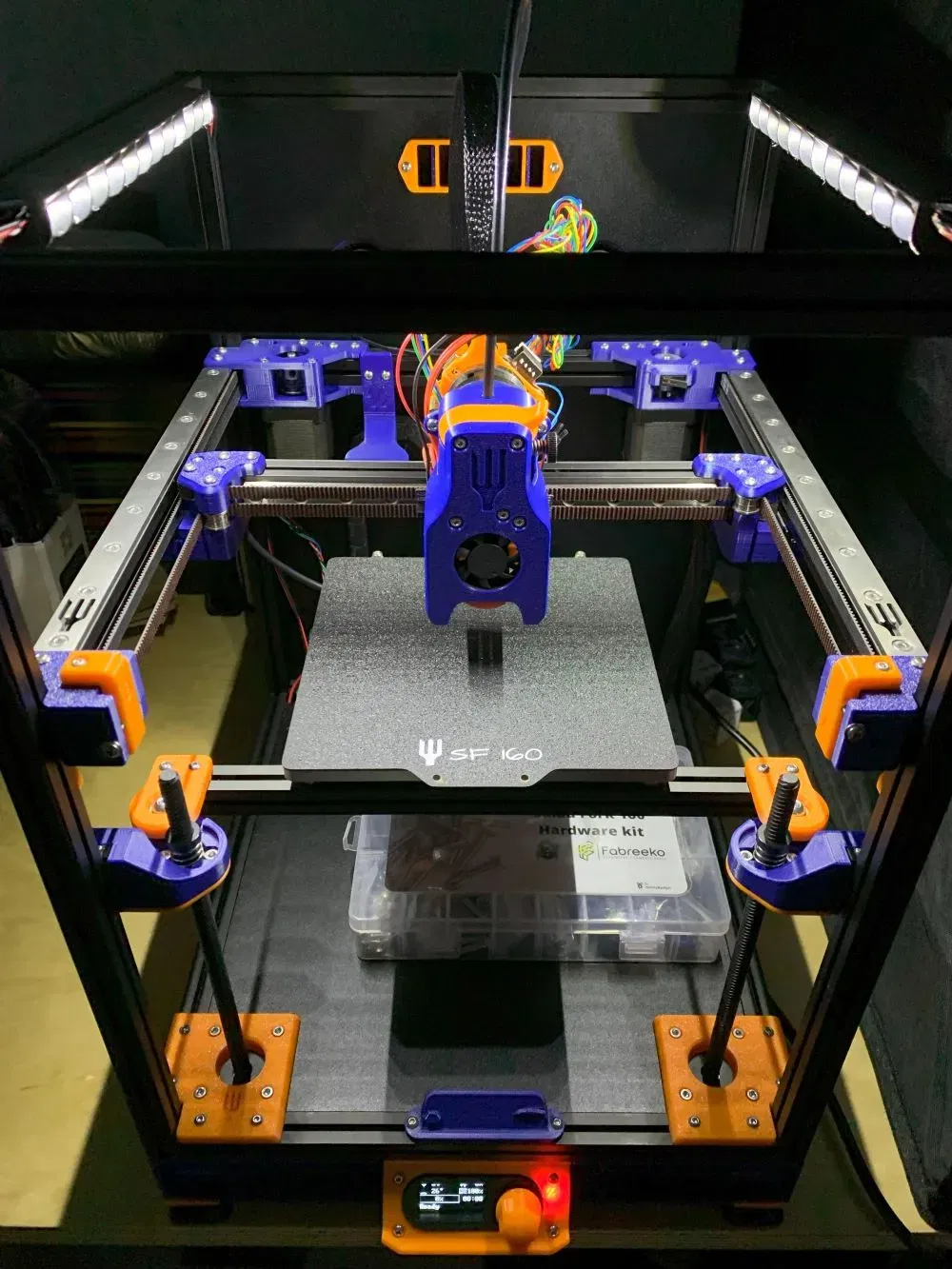

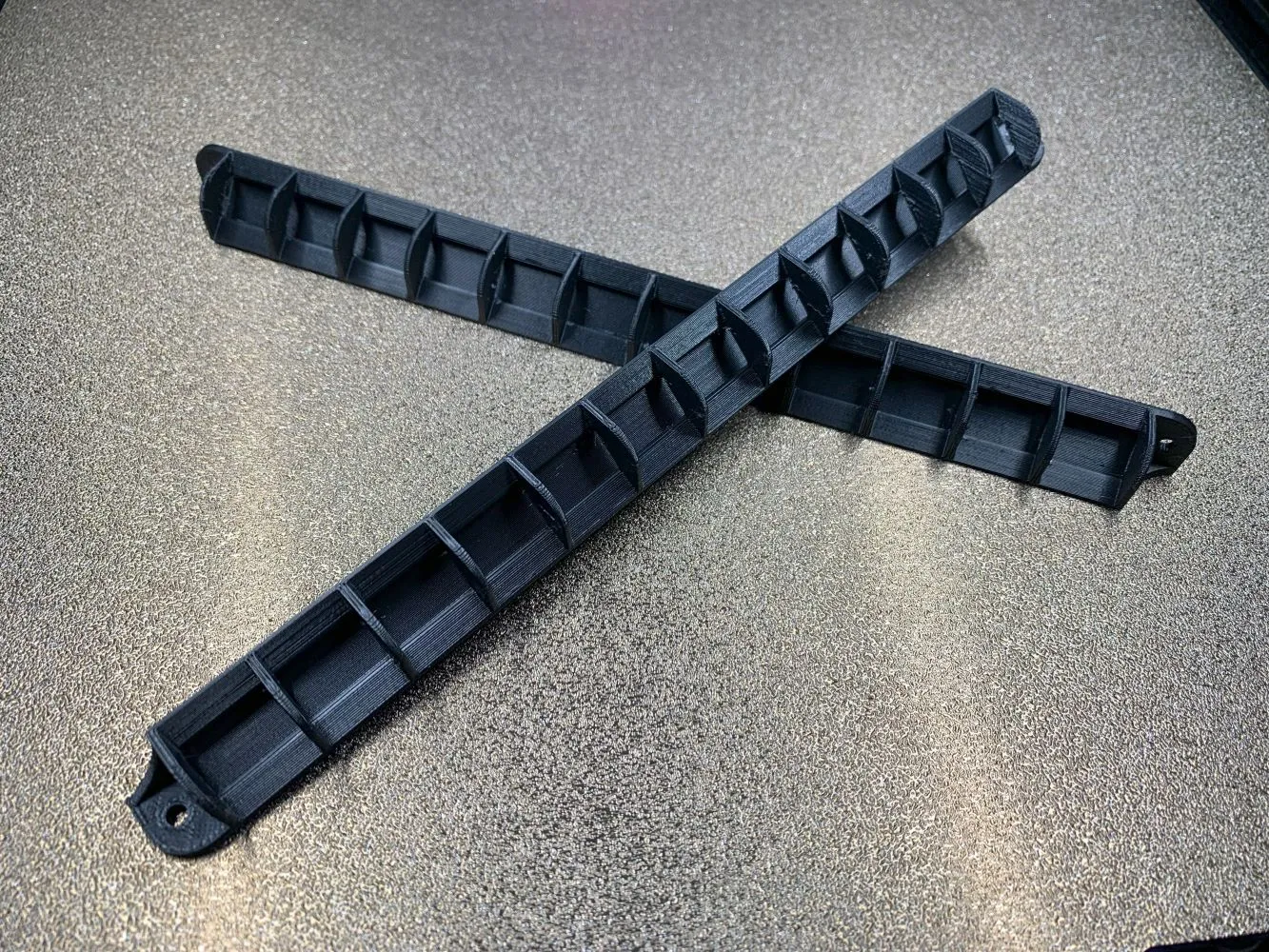

Trong quá trình xây dựng máy in Salad Fork của tôi, tất cả các giá đỡ đèn LED tôi tìm thấy lúc đó đều hơi lớn. Tôi muốn một cái gì đó có thể nằm phẳng với phần trên và phần dưới của các thanh nhôm 1515 khi được gắn. Vì vậy, đây là một giá đỡ đèn đơn giản, không cầu kỳ cho mười hai đèn LED được giữ ở góc 45 độ. Tôi đã quên đăng cái này cách đây vài tháng và gần đây có người hỏi về nó, vì vậy đây là nó.

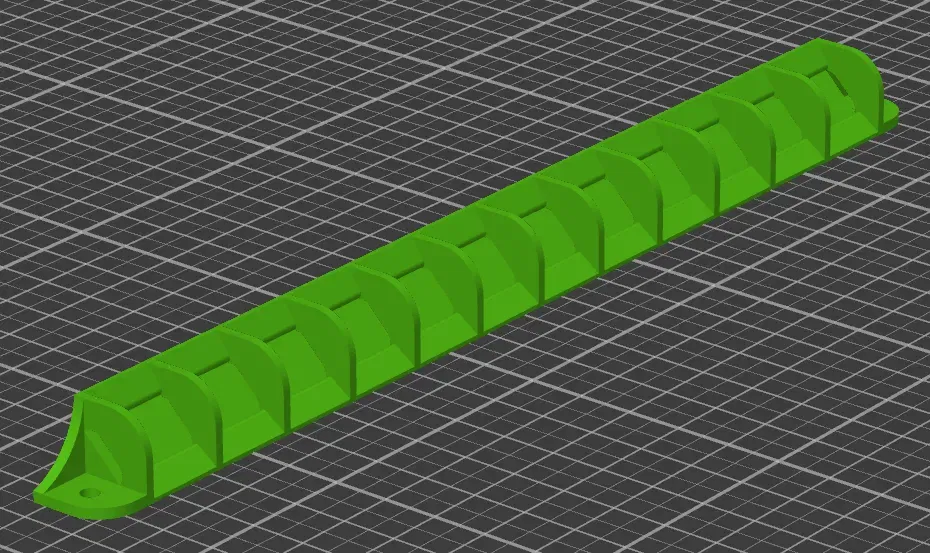

Được thiết kế để in với độ cao lớp 0.2mm và đầu phun 0.4mm. In theo hướng như trong chế độ xem slicer (mặt lớn nhất với các lỗ vít trên bàn). Không cần hỗ trợ. Sử dụng hai M3 BHCS (thấp hơn/ngắn hơn so với SHCS để có nhiều chỗ cho dây của bạn) hoặc SHCS (có thể không cản trở dây của bạn) với chiều dài phù hợp cho mỗi giá đỡ. Dễ nhất là chèn các dải LED và sau đó gắn chúng. Hy vọng bạn đã nhớ chèn hai đai ốc M3 ở mỗi bên trong khi lắp khung…

Đối với Salad Fork, trong quá trình xây dựng, hãy tải trước hai đai ốc m3 ở bên trong cả hai thanh nhôm trên. Đối với Micron, không có đủ không gian dọc theo bên trong của các thanh nhôm, vì vậy hãy tải trước các đai ốc m3 dọc theo đáy của hai thanh nhôm trên thay vào đó.

Khuyến nghị sử dụng ABS hoặc ASA nhưng bạn có thể sử dụng PETG. Phòng in của tôi dễ dàng đạt 55C khi in ABS và ASA nên PETG sẽ ổn, nhưng PLA không phù hợp cho điều này.

Để biết thêm thông tin về máy in Salad Fork, vui lòng truy cập kho chính thức tại https://github.com/PrintersForAnts/Salad_Fork hoặc trang chính của Printers For Ants tại https://3dprintersforants.com/
