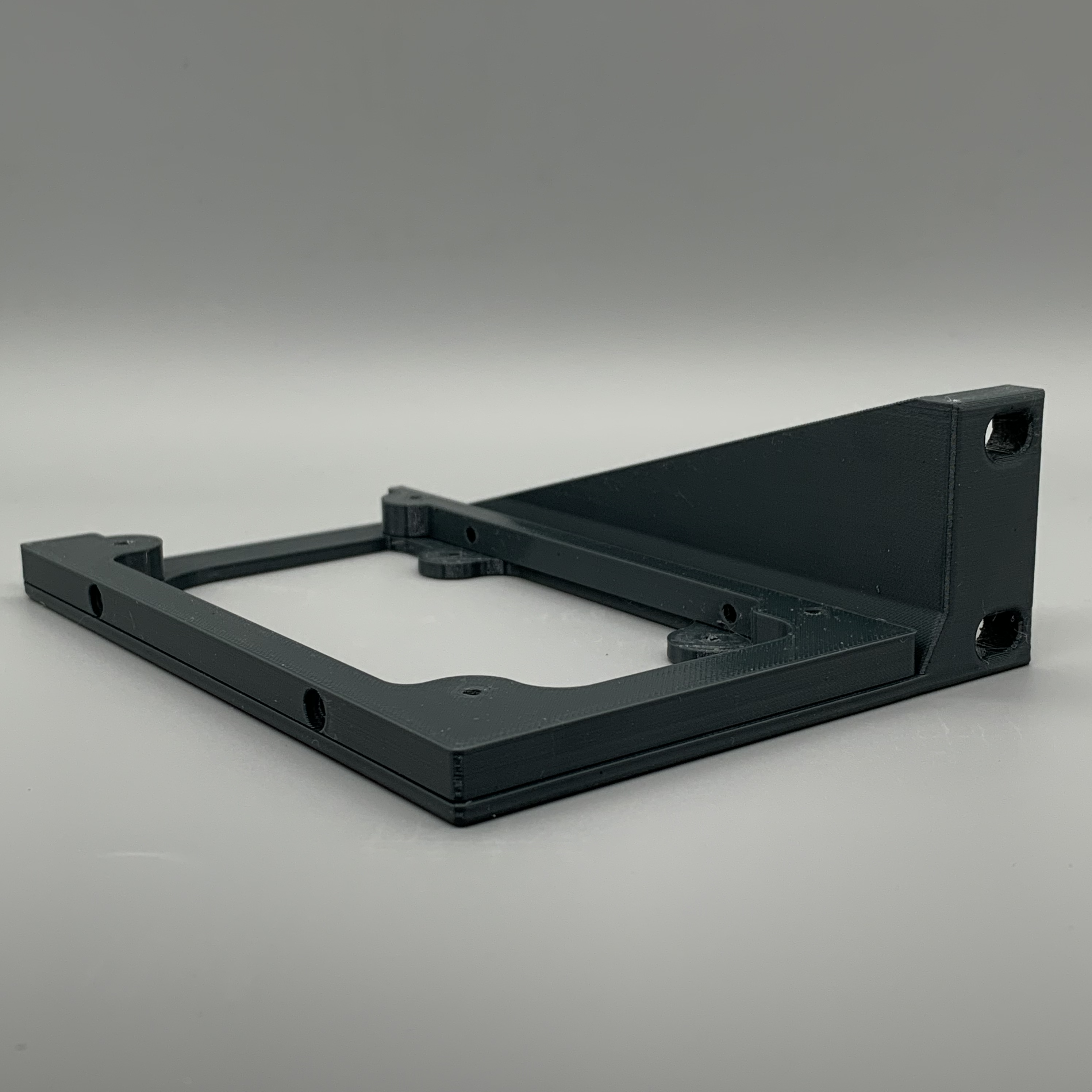

Giá đỡ Rack 1U cho ZimaBoard có tùy chọn gắn SSD

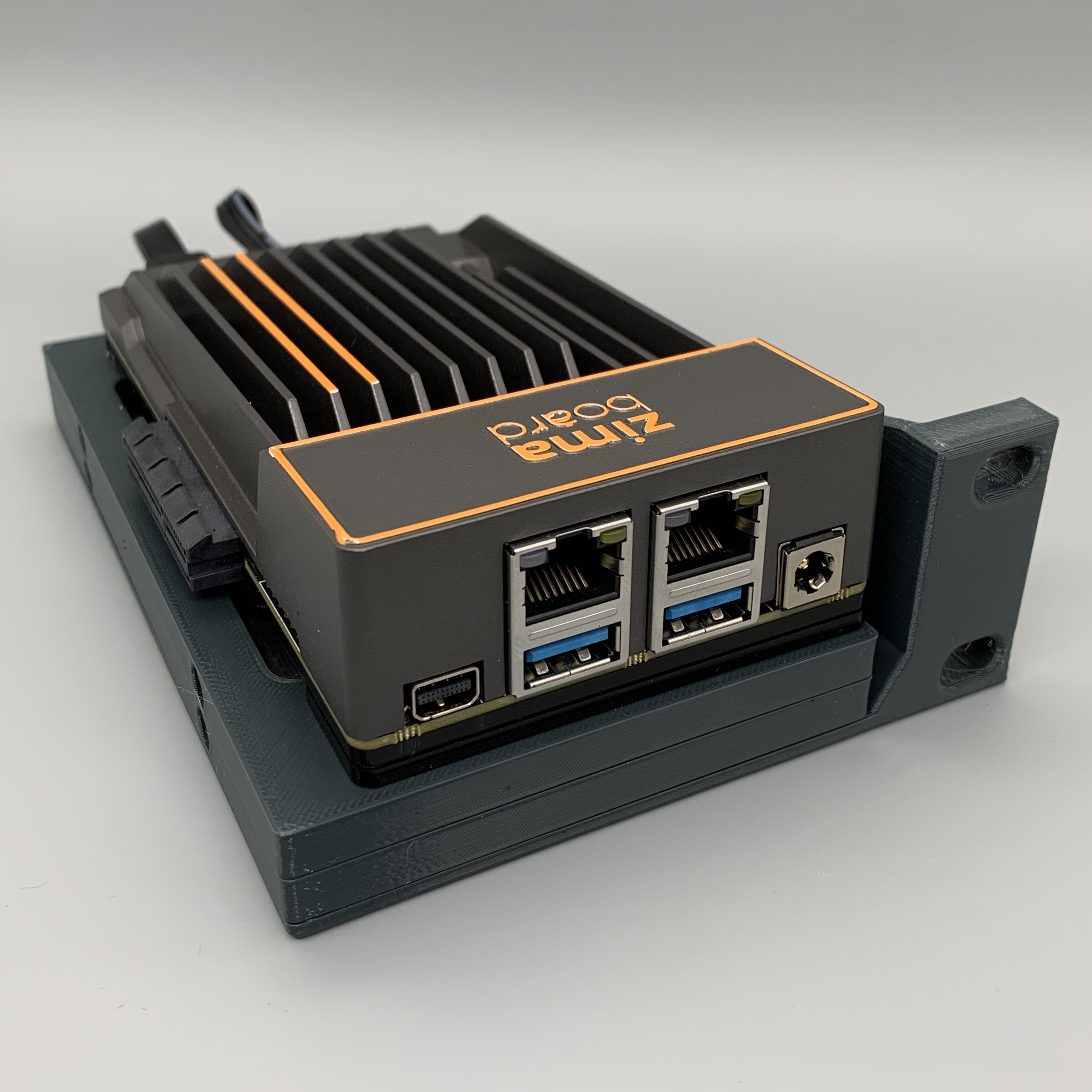

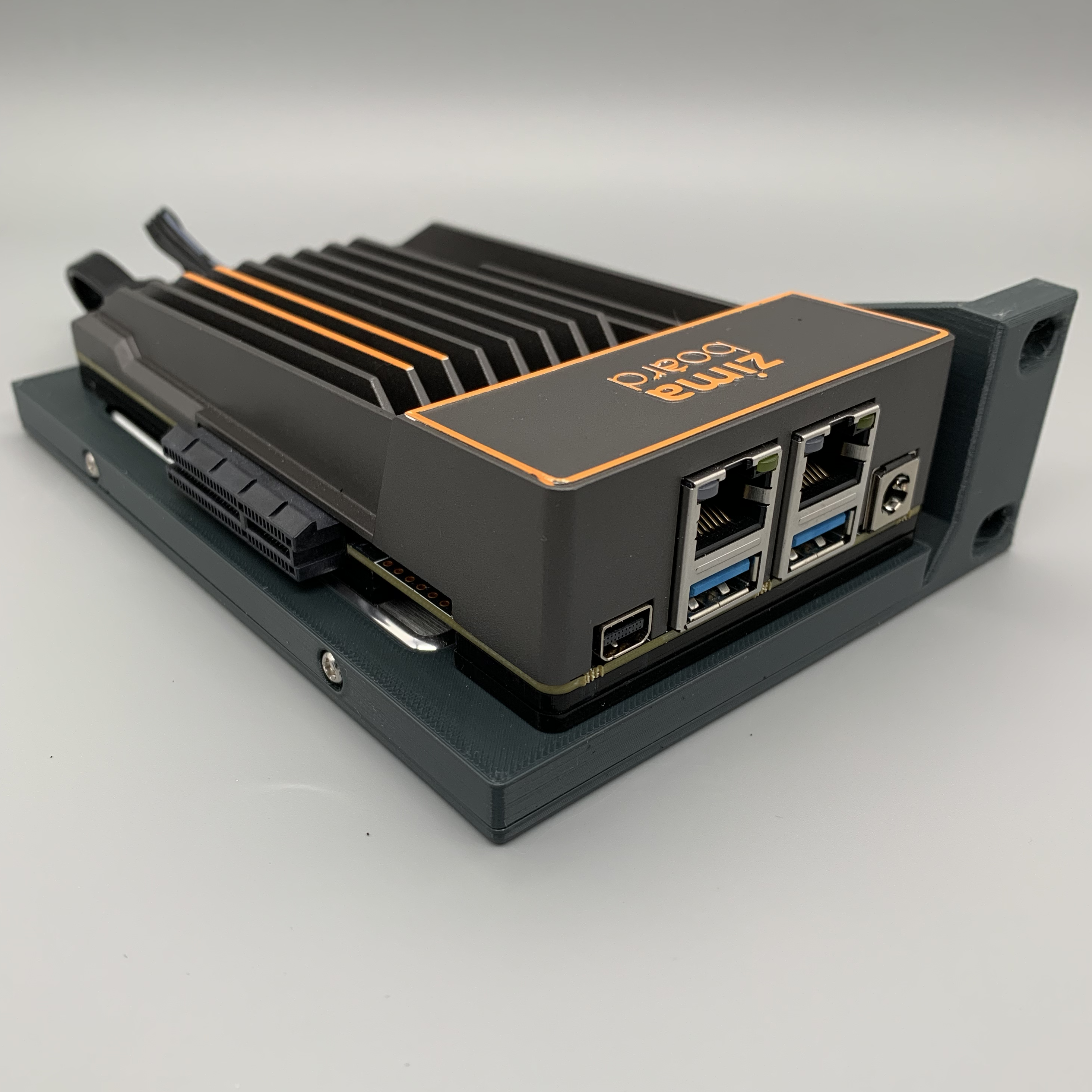

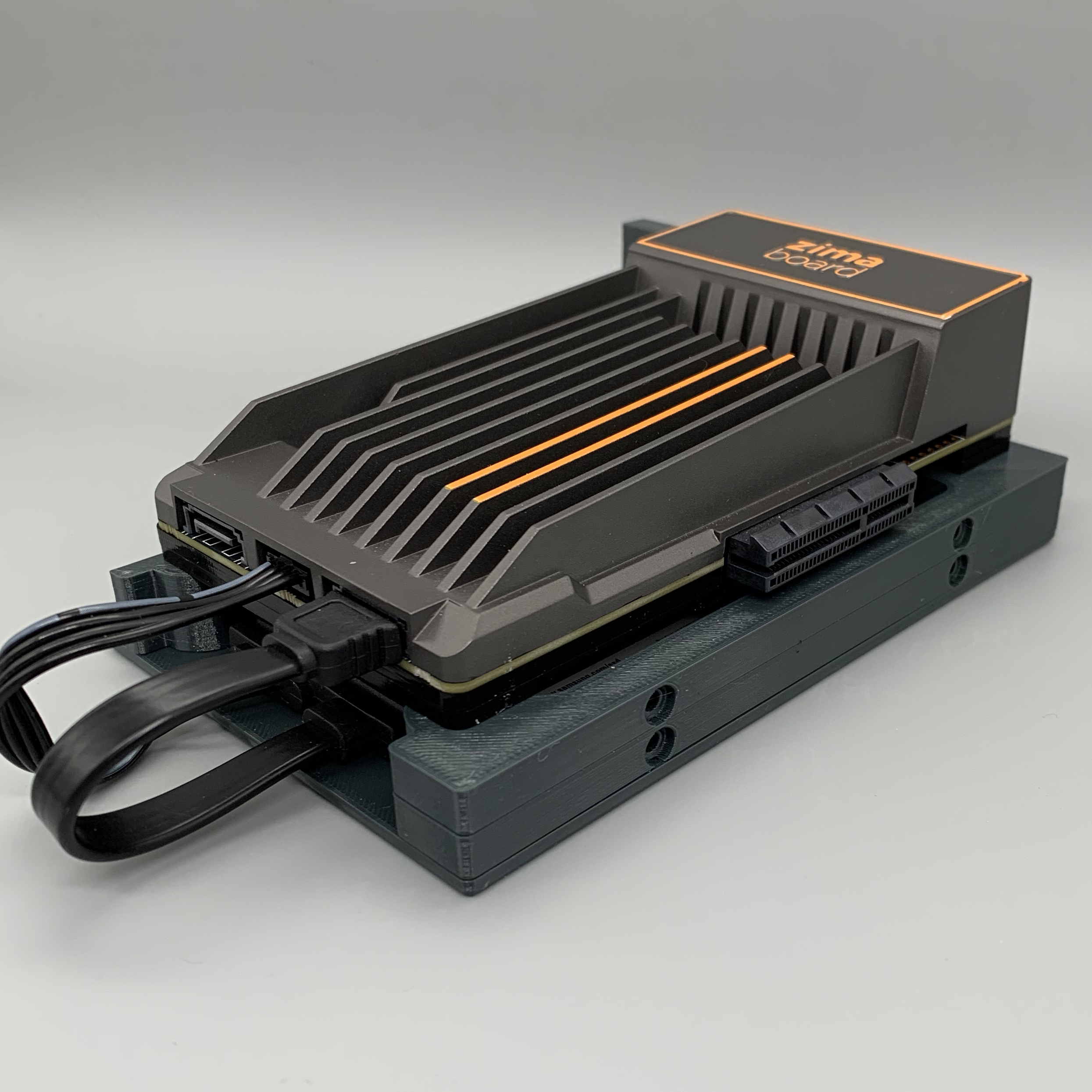

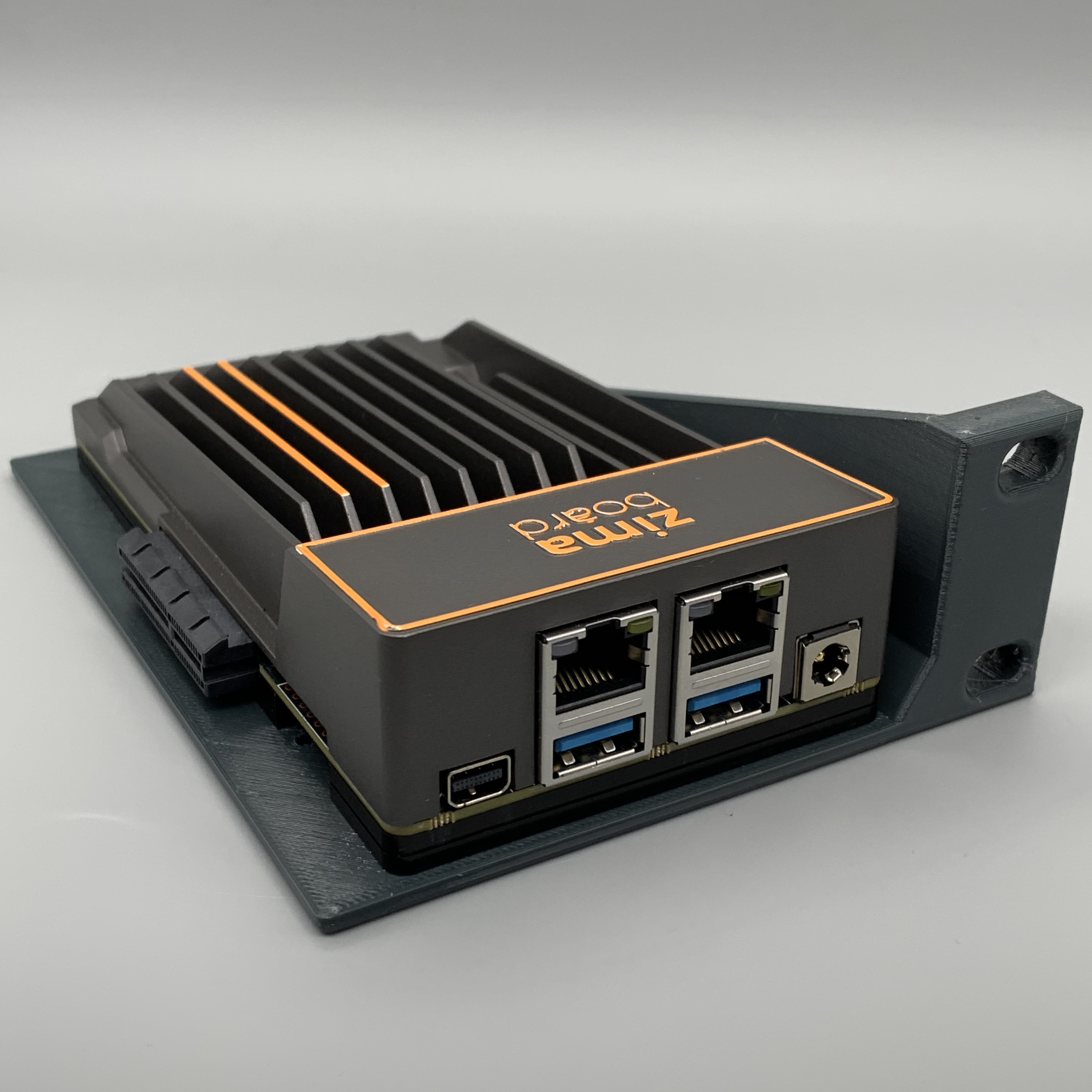

Giá đỡ rack 1U ngang cho ZimaBoard hỗ trợ từ không đến hai ổ SSD, mỗi ổ dày 7mm.

Nếu lắp 2 ổ SSD 7mm, tổng chiều cao sẽ vượt quá 1U (44.5mm) lên khoảng 51mm.

Các lỗ gắn rack được thiết kế cho bu lông M6, nhưng bu lông nhỏ hơn có đầu lớn hơn cũng có thể sử dụng được.

Bộ phận

• Không có SSD: Sử dụng bu lông M3 gốc đi kèm ZimaBoard
• 1 x SSD: Bu lông M3 loại 20mm
• 2 x SSD: Bu lông M3 loại 25mm

In ấn

Khuyến khích sử dụng PETG vì độ bền cao hơn và hoạt động tốt hơn trong môi trường nóng mà các rack thường gặp.

• Vật liệu: PETG Prusament Anthracite Grey
• Cài đặt in (PrusaSlicer): Chất lượng 0.20mm, Độền 15%
• Hỗ trợ: Không có

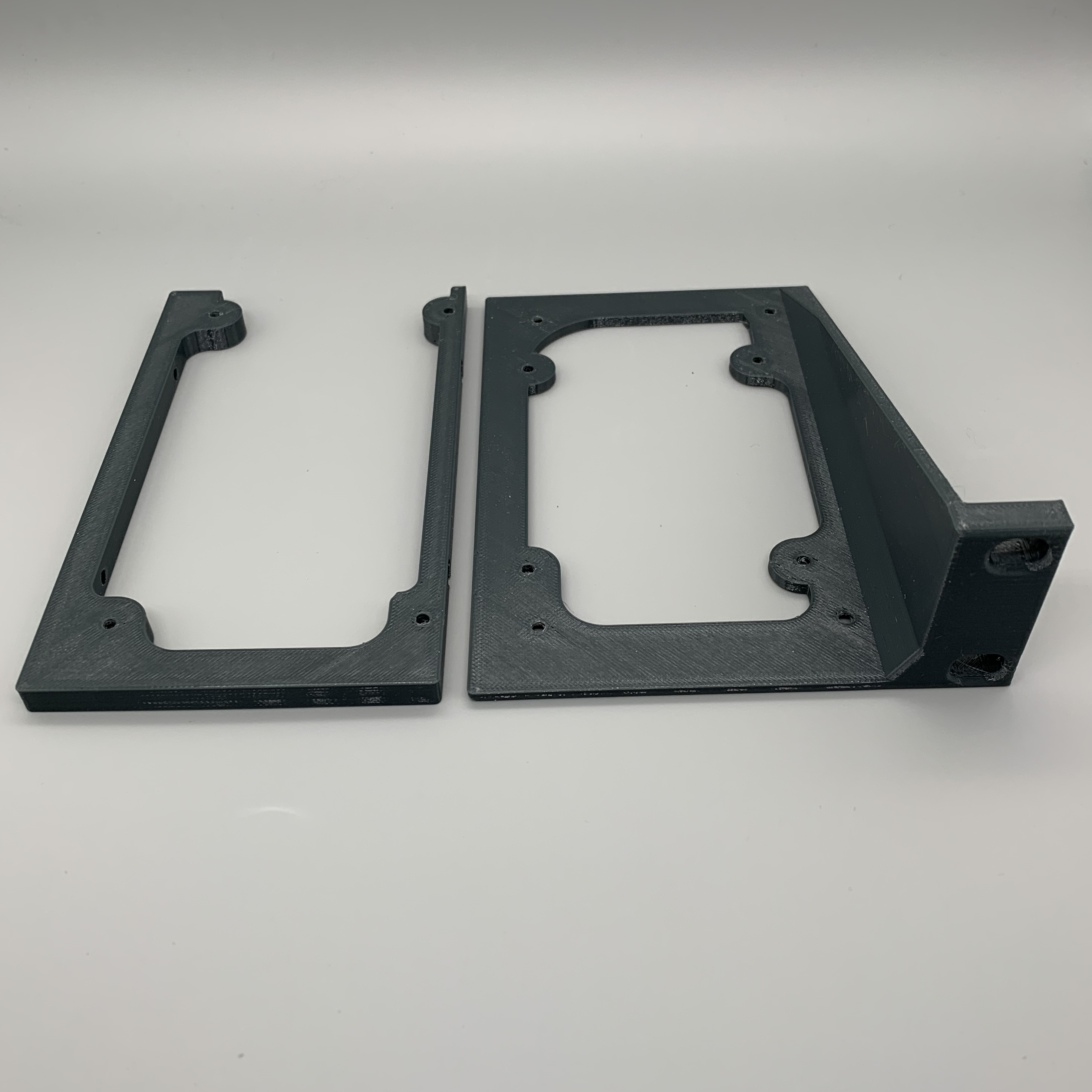

• Hướng dẫn: In giá đỡ rack và từ không đến hai đế gắn ổ đĩa.
  • Lưu ý: Trên Prusa Mini, có thể in 2 đế gắn ổ đĩa trên bàn in, nhưng bạn cần đặt số vòng skirt về 0, nếu không nó sẽ nằm ngoài khu vực in cho phép.

Lắp ráp

• Vặn các bu lông ra khỏi đế của Zimaboard.
• Tháo tấm plexi ở dưới cùng. Các tấm plexi còn lại là cần thiết để tạo bề mặt phẳng không bị cấn ổ đĩa.

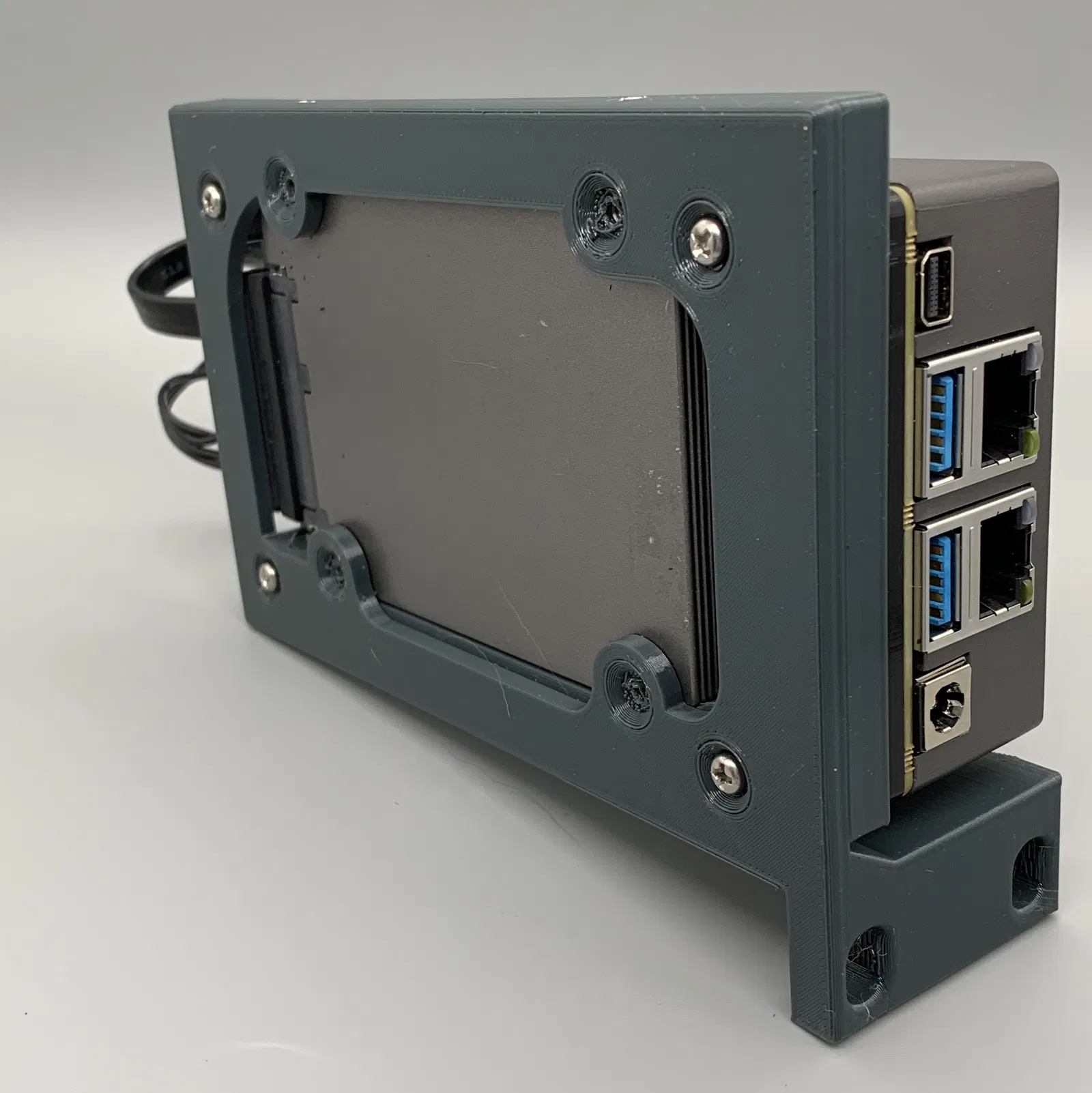

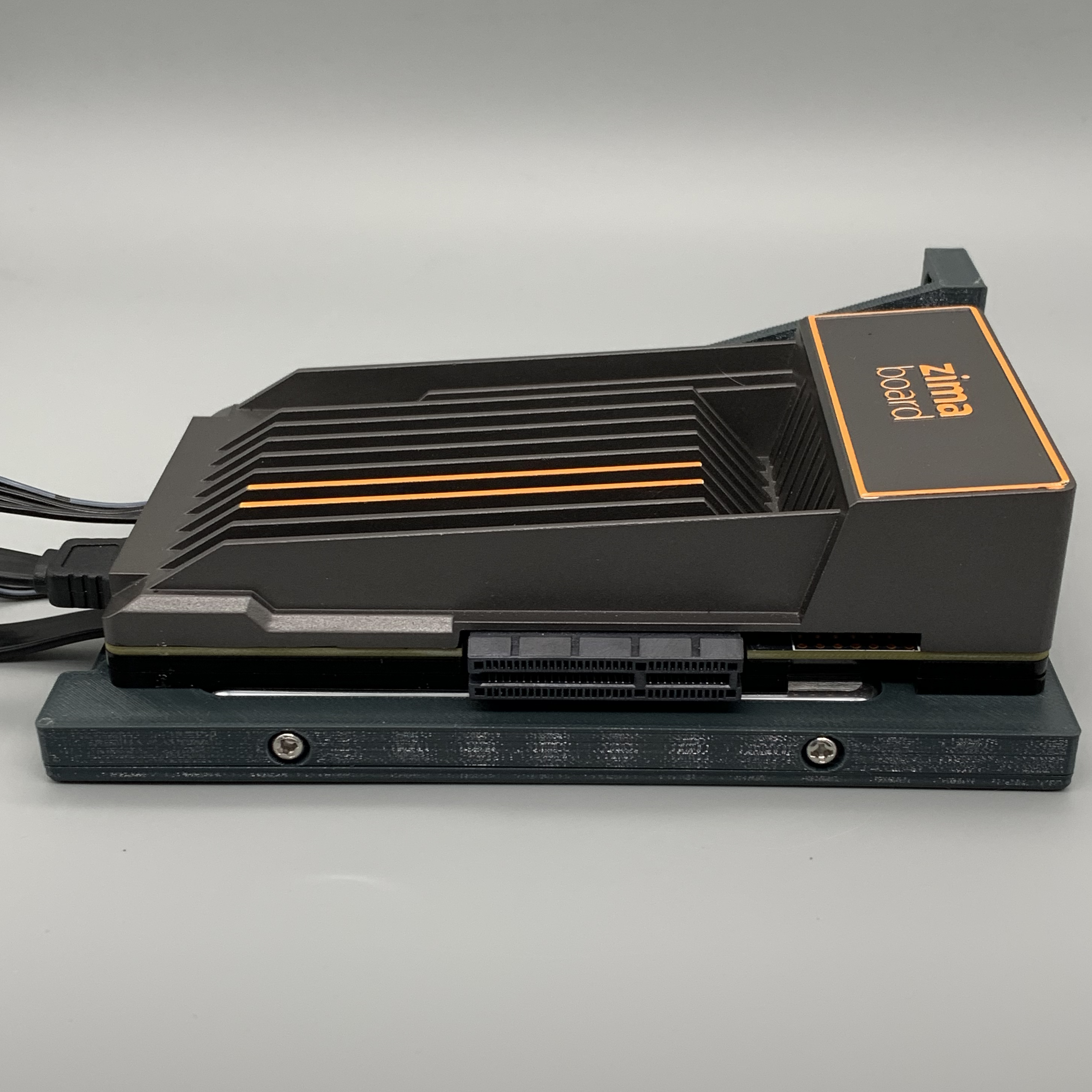

• Các ổ đĩa có thể để không cần vít vì chúng được giữ cố định khi lắp xong. Tuy nhiên, nếu muốn, bạn có thể dùng bu lông M3 xuyên qua cạnh bên (8mm) của đế gắn ổ đĩa hoặc xuyên qua đáy (6mm) của giá đỡ nếu bạn muốn (chỉ áp dụng cho ổ đĩa dưới cùng).
• Gắn Zimaboard vào rack của bạn bằng hệ thống gắn kết ưa thích. Lưu ý do độ dày của tai rack, bạn có thể cần bu lông dài hơn bình thường.

Lịch sử phiên bản

• V9 - Ngày 24 tháng 5 năm 2022 - Bản phát hành đầu tiên
