Giá Đỡ Đèn LED Cho Bambu X1 và P1S

Tui đang hơi bị lạc khi cố gắng tìm đường xung quanh cái số lượng mẫu riser ngày càng nhiều, nên tui nghĩ ra cách làm cho vấn đề thêm rắc rối bằng cách tạo ra một cái để thêm vào danh sách đó. Tui muốn làm một cái gì đó đơn giản để in và lắp ráp, có chỗ để đèn LED và cách để thông gió qua đó, đồng thời giữ nguyên kích thước bên ngoài của máy in. Sau nhiều lần thử và sai hơn tui muốn, tui nghĩ là tui đã có một cái đáng để chia sẻ.

Nó cũng nên hoạt động trên X1, nhưng tui chỉ có P1S để thử thôi. Nó KHÔNG hoạt động trên P1P.

Yêu cầu phần cứng:

• 4 ốc M4x16
• 2 ốc M3x20
• Dây đèn LED neon dài 6 foot (https://www.amazon.com/dp/B0B73VGSCL?ref=ppx_yo2ov_dt_b_product_details&th=1)
• Băng dính hai mặt mỏng ½” hoặc keo

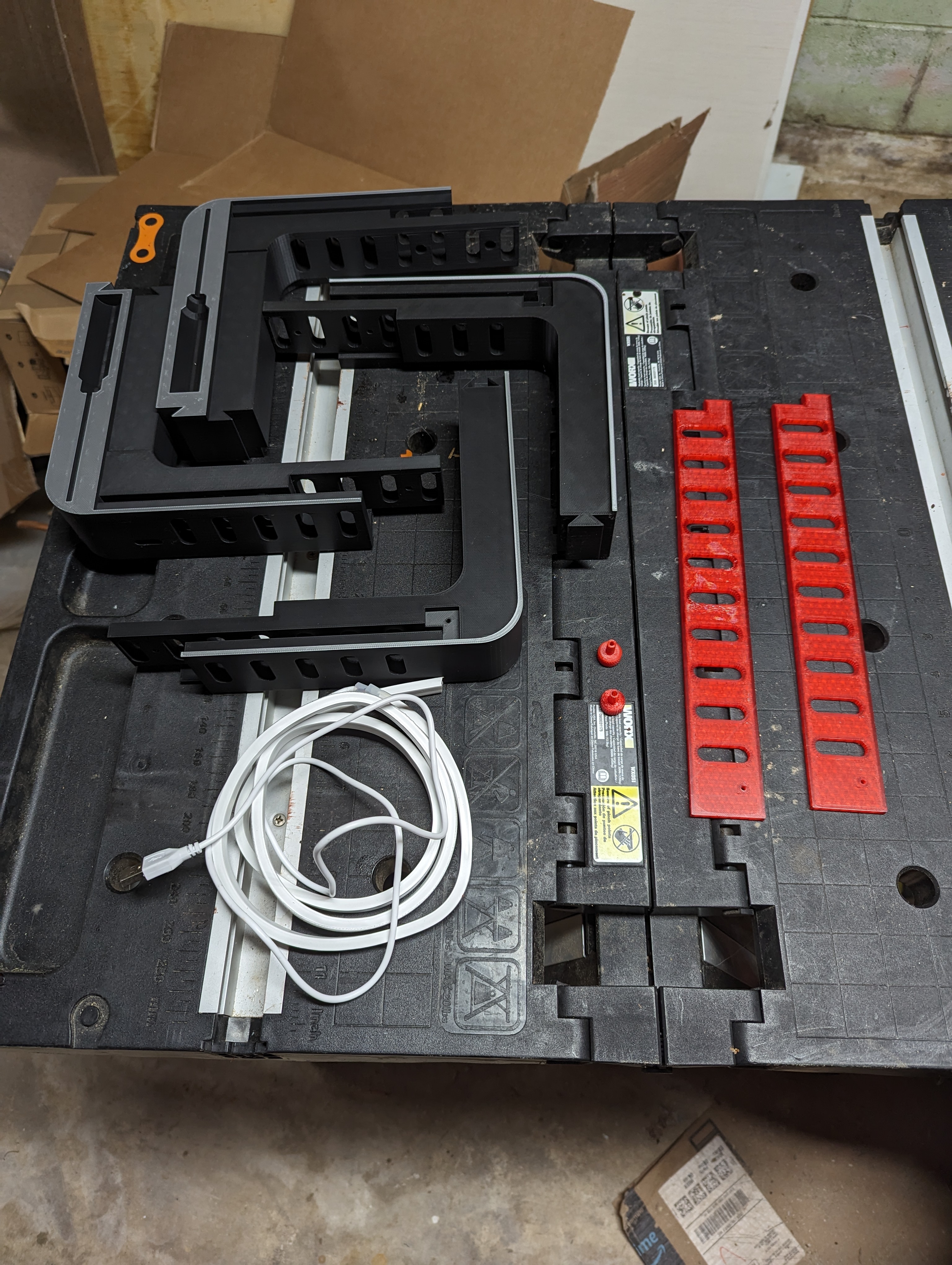

Cái riser này in ra làm 4 phần có thể nối lại dễ dàng. Bạn cũng cần in 2 cái màn che và 2 cái núm. Tất cả có thể in trong 6 lần in. Bạn có thể in 2 phần trên cùng một khay và làm trong 4 lần in, nhưng sẽ hơi chật đó. Tui chưa thử.

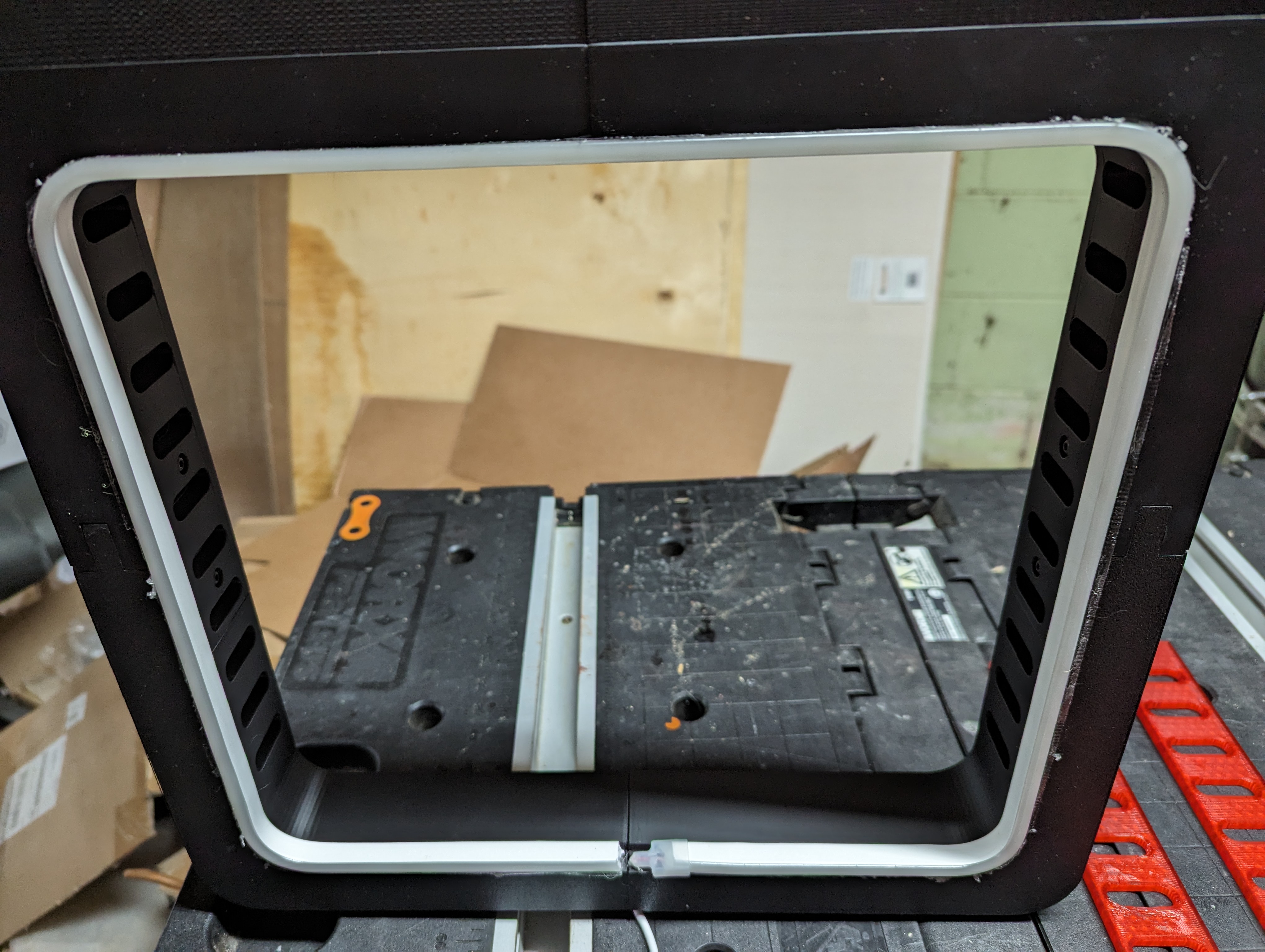

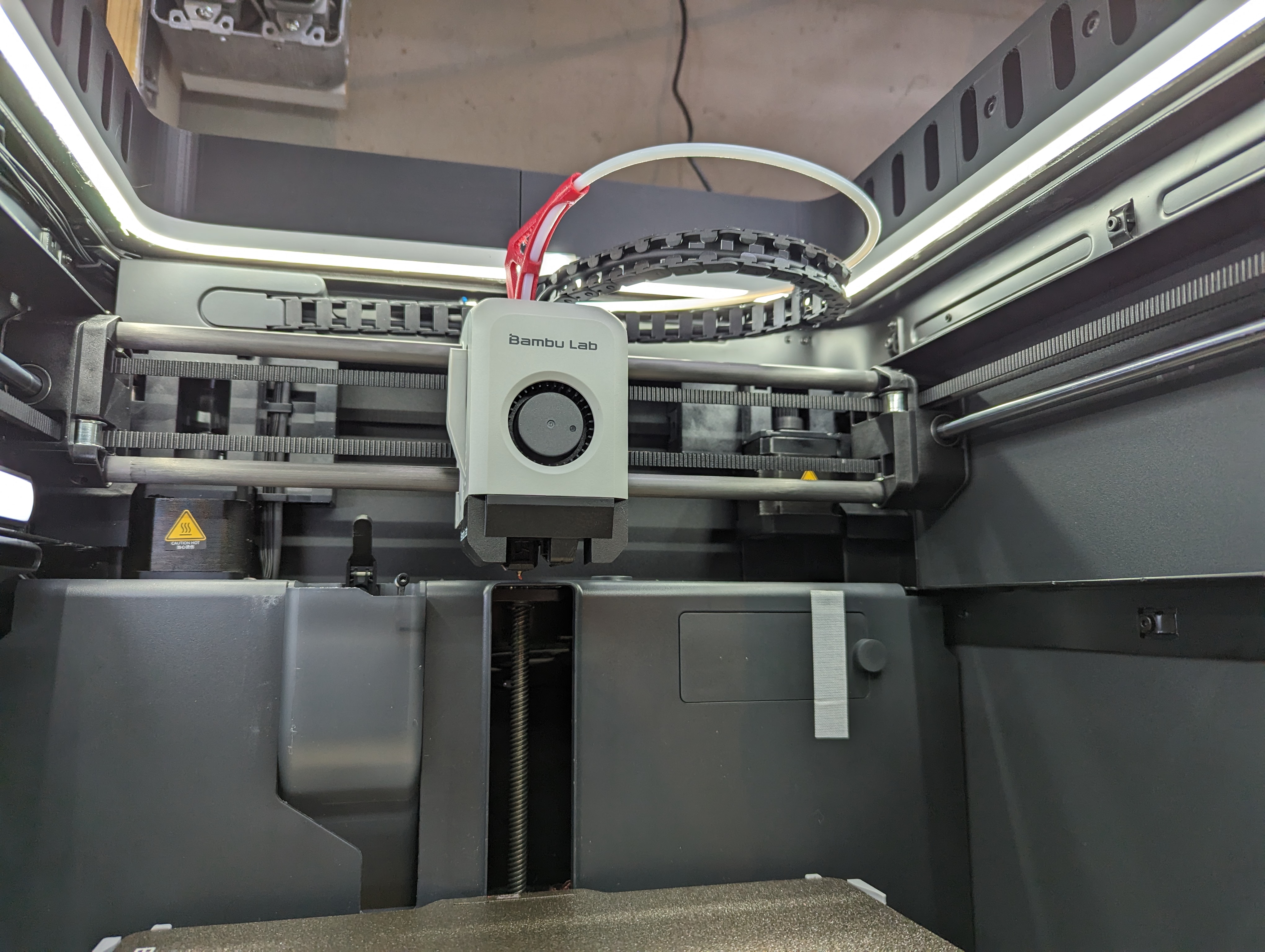

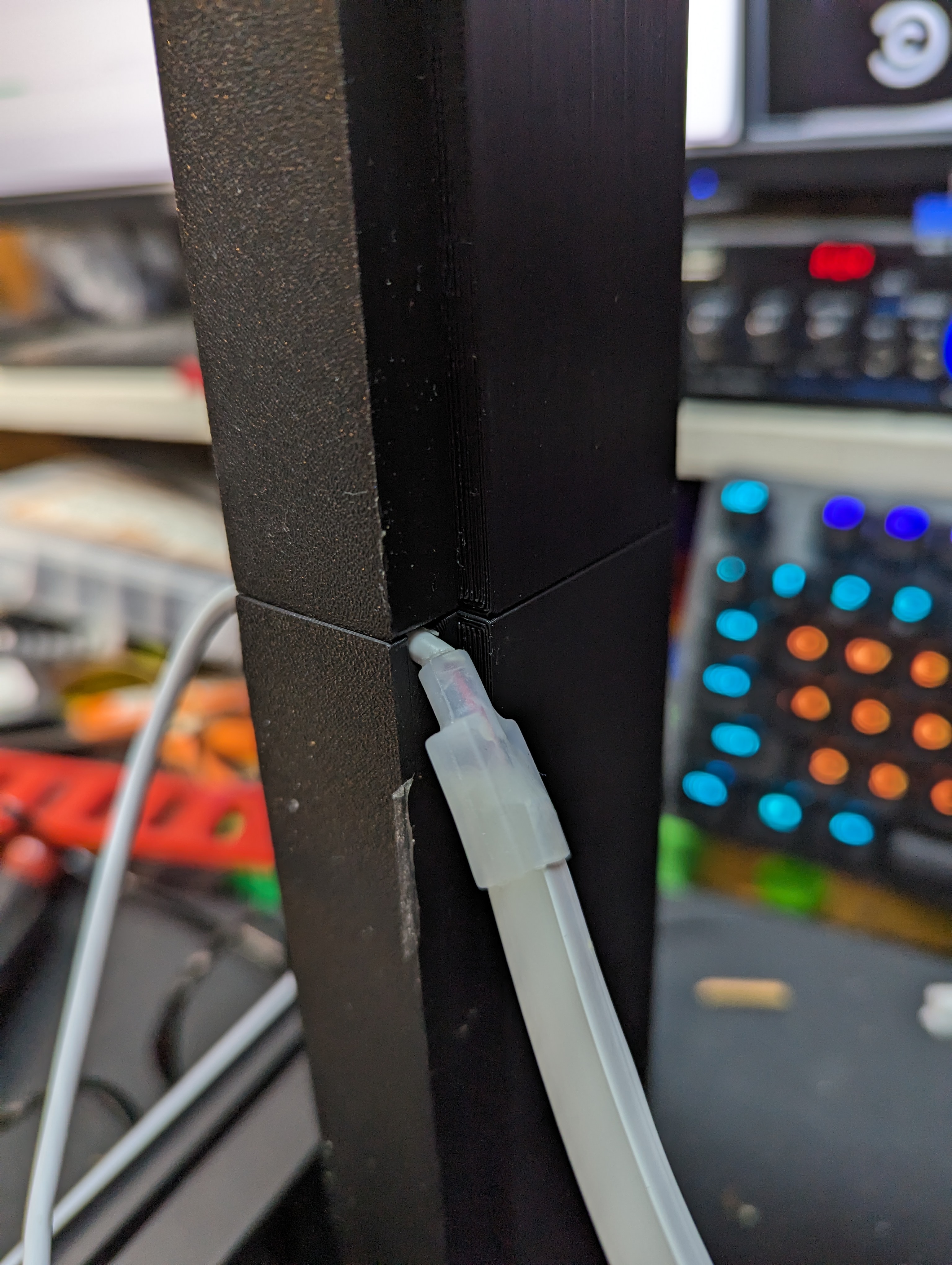

Ban đầu tui có vát cạnh 45 độ ở bên trong để luồn dây đèn LED, nhưng tui thấy chúng không đi được hết các góc và sẽ cần phải cắt ra và hàn các đoạn lại với nhau. Tui có một cuộn dây đèn neon LED này và nó có thể uốn cong quanh các góc bên trong khá tốt. Nó hoạt động còn tốt hơn tui mong đợi. Tui đã cho dây cáp đi ra qua một cái khe ở riser và cắm vào bộ chuyển đổi nguồn USB. Tui chắc là nó có thể được điều chỉnh để cắm vào đèn của máy in nữa.

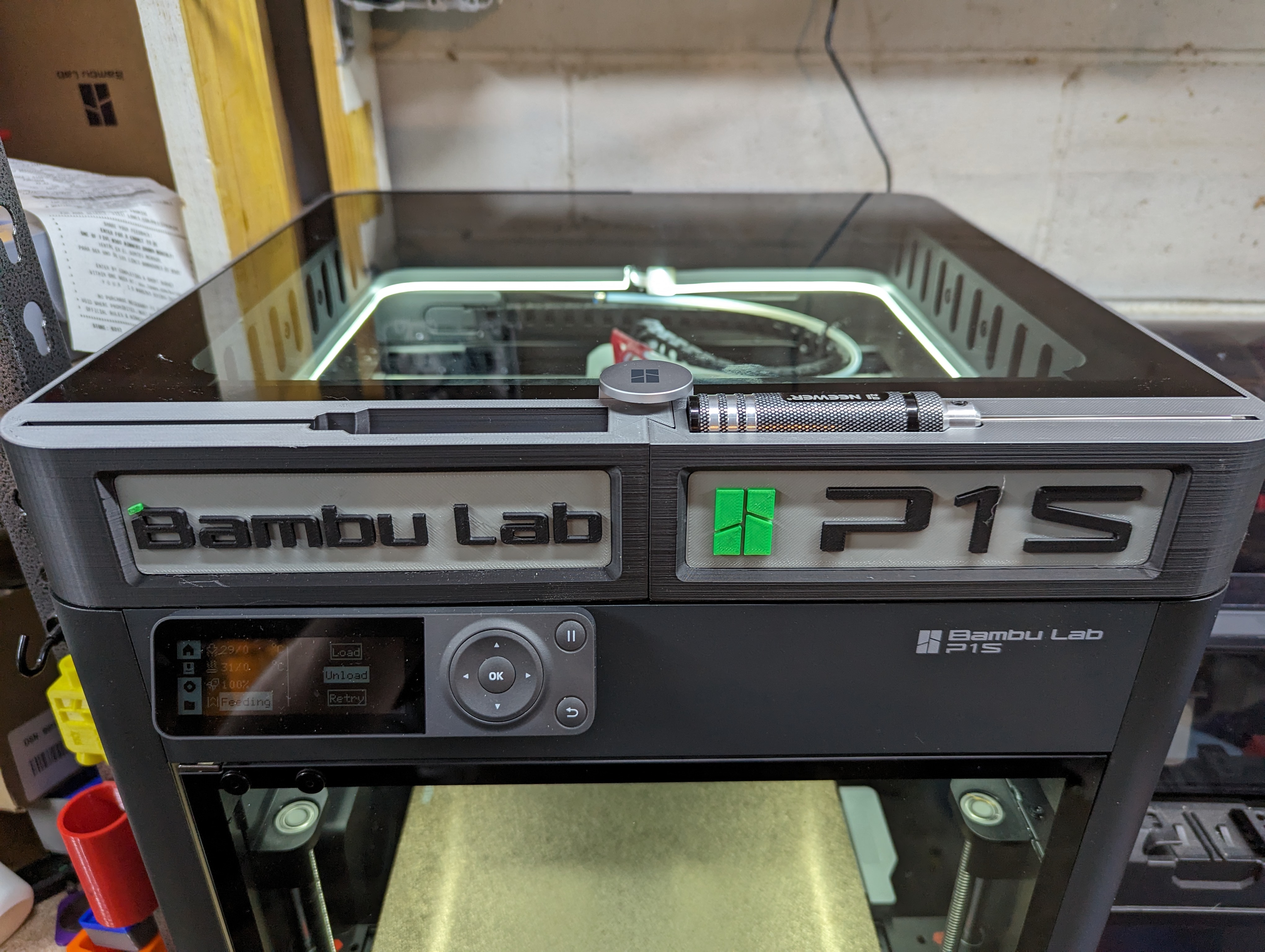

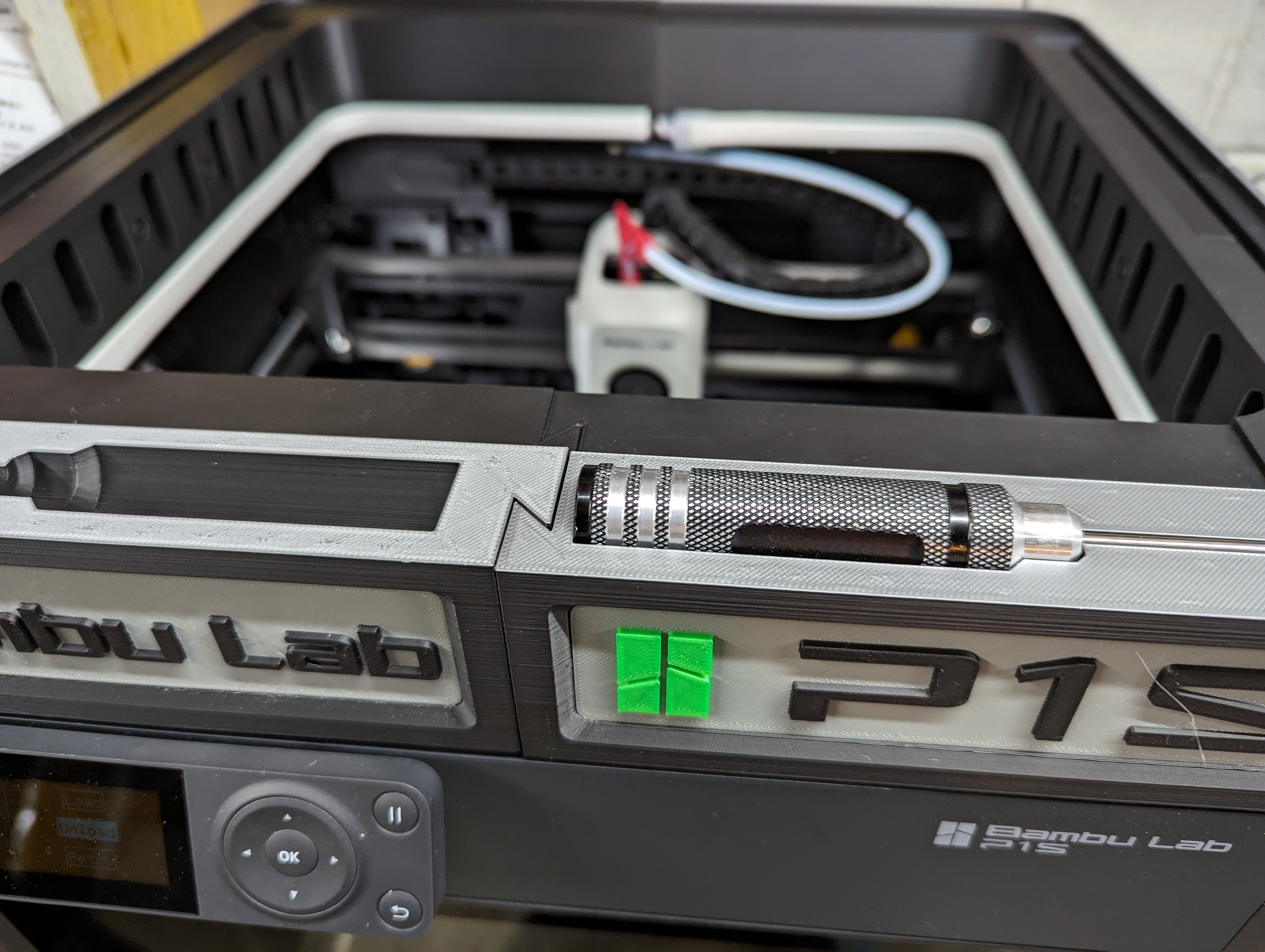

Tui có một ít không gian trống phía trước kính, nên tui đã thêm một vài khe để giữ các lục giác cần thiết để thay thế các bộ phận trong cụm đầu đùn. Tui đang cung cấp các phần trống có thể được sửa đổi cho bất cứ thứ gì bạn muốn giữ ở đó, hoặc không có gì cả nếu bạn muốn.

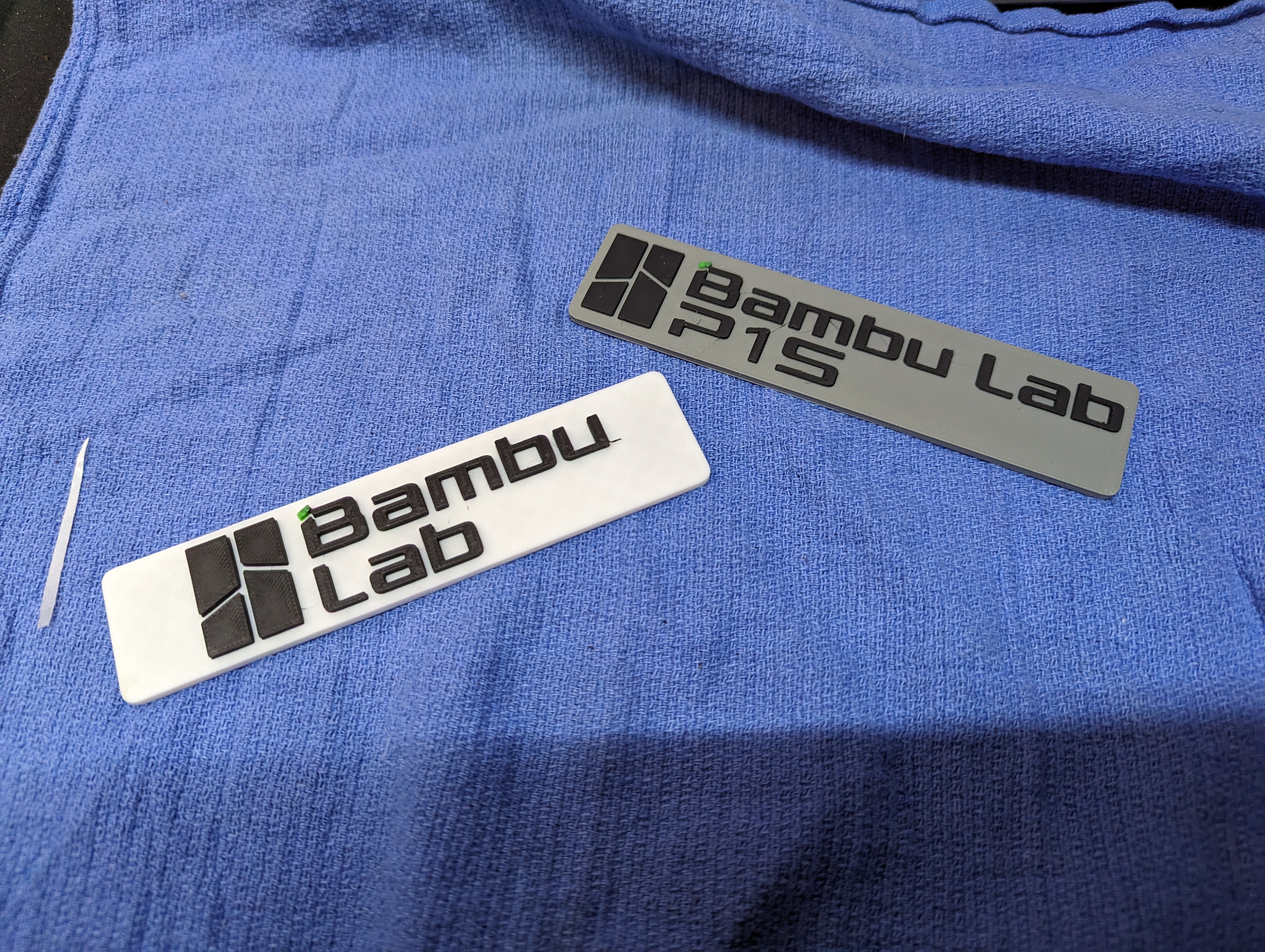

Ban đầu tui muốn thêm logo như một phần của bản in chính, nhưng thời gian in tăng lên đáng kể nếu tui muốn in nhiều màu. Cuối cùng tui đã làm một cái lõm vào và in các tấm logo riêng. Chúng chỉ cần ấn vào là được và có thể tháo ra dễ dàng bằng cách dùng một lưỡi dao mỏng chọc vào góc và cạy nhẹ lên một chút. Tui đã cung cấp các tấm trống để bạn tải về để có thể thêm bất kỳ đồ họa nào bạn muốn.

Mẹo

• Hỗ trợ thông thường tốt hơn hỗ trợ cây cho mẫu này; đặc biệt với PLA, chúng dễ dàng bong ra.
• Sử dụng bộ chặn hỗ trợ cho các lỗ thông gió, chúng sẽ in tốt hơn nếu không có hỗ trợ. Đảm bảo bộ chặn đủ cao để không cản trở khe cắm LED ở dưới cùng.

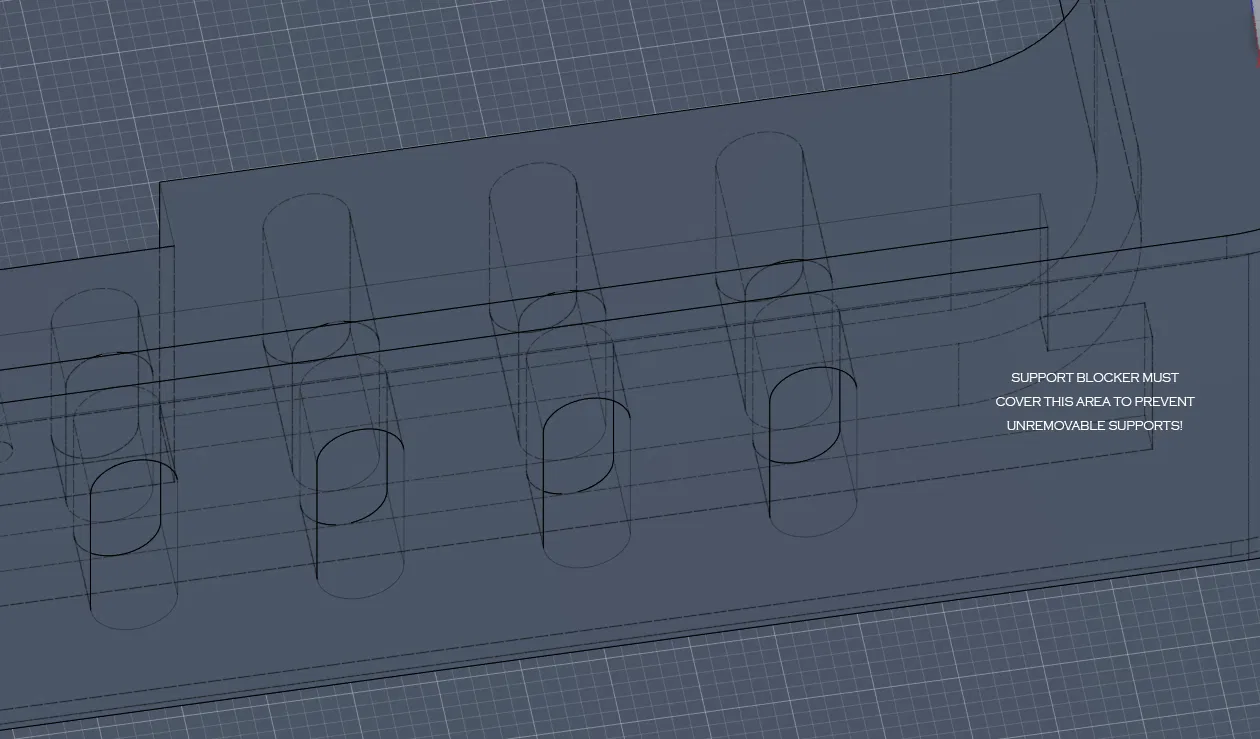

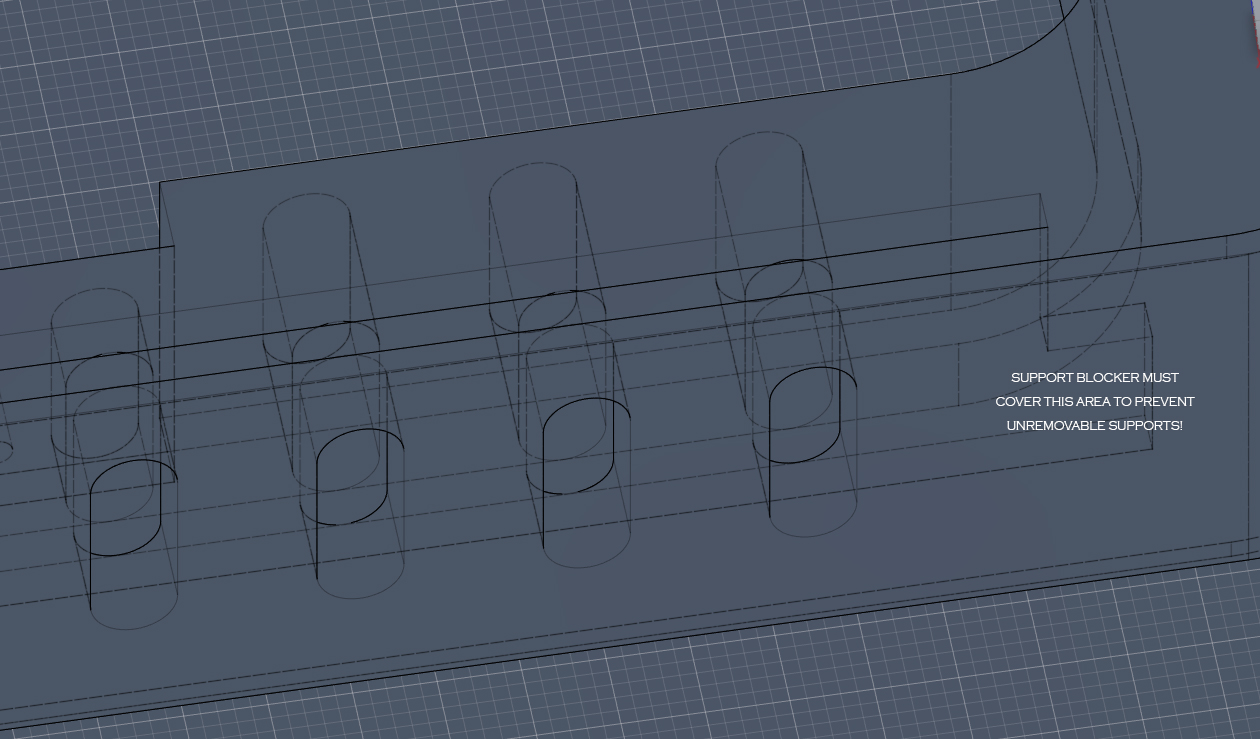

• Trên các phần phía sau, hãy mở rộng bộ chặn hỗ trợ gần như đến hết. Nếu không làm vậy, sẽ có một nút hỗ trợ ở cuối khe mà bạn không thể tháo ra được. Xem hình.

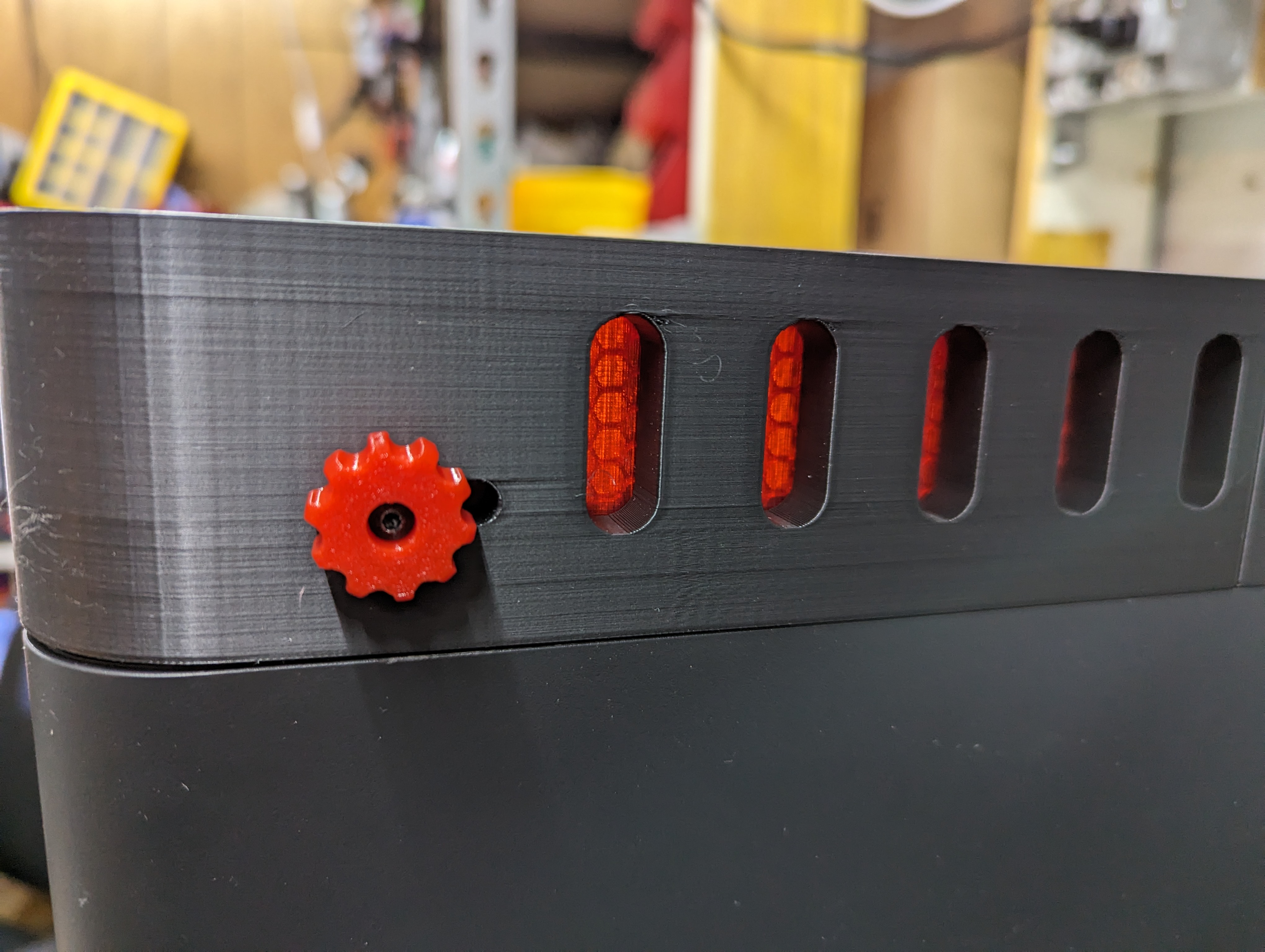

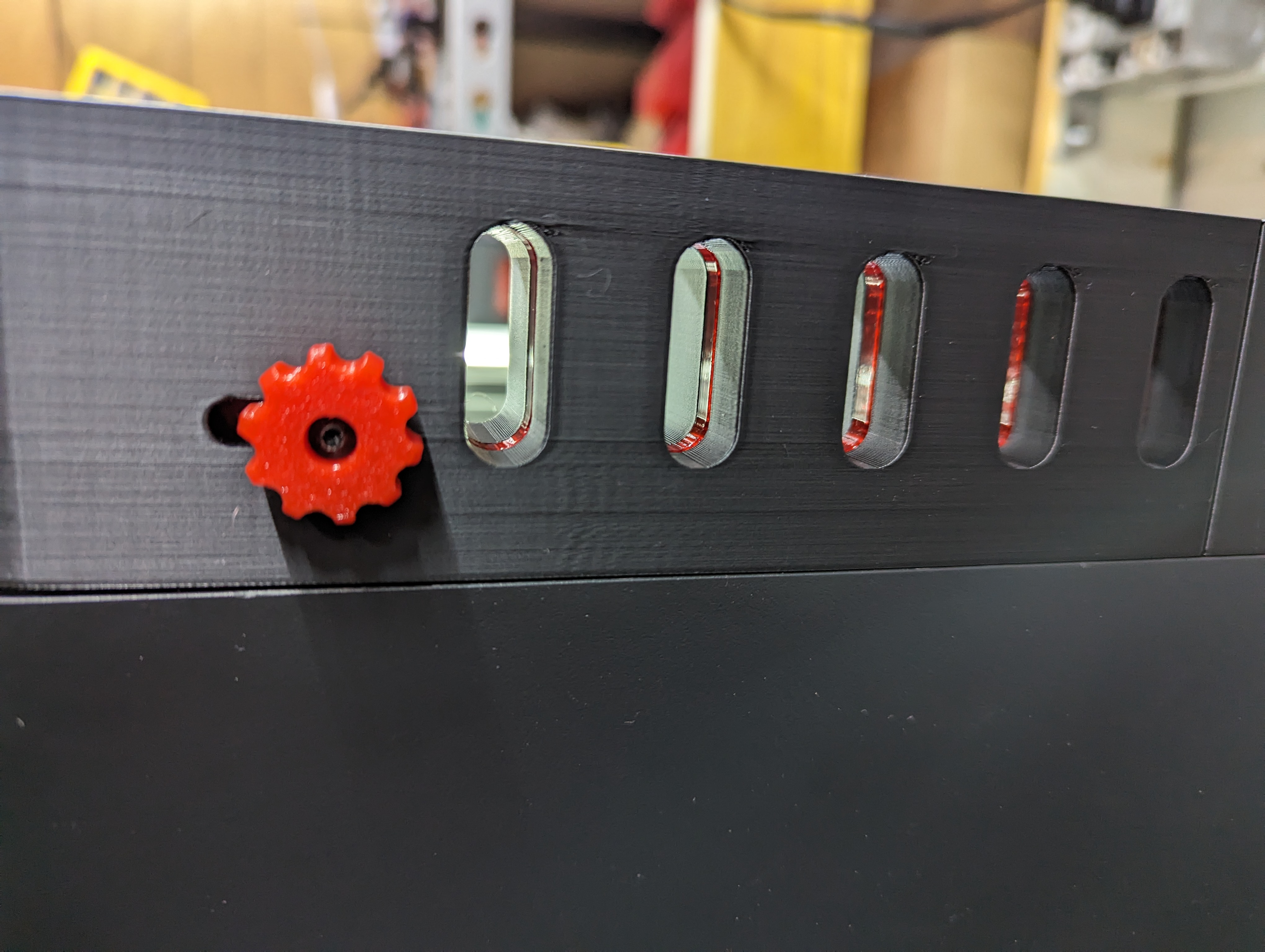

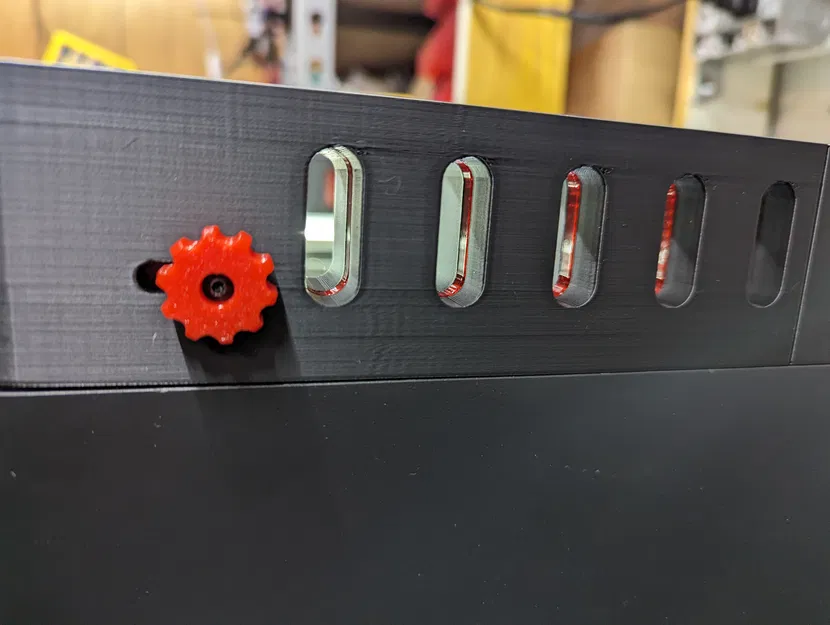

• Các màn che trượt vào các khe bên với phần lõm hướng về phía sau. Căn chỉnh lỗ ở khe phía trước và sử dụng ốc M3x20 để gắn núm vào màn che.
• Có một gờ 3mm ở khu vực lõm của phần phía trước. Tui đã thử in bằng PLA mà không cần hỗ trợ và bị dính dây khá nhiều. Nó vẫn dùng được, nhưng tui khuyên bạn nên để nó hỗ trợ khu vực đó. PLA sẽ bong ra sạch sẽ; PETG cũng vậy.

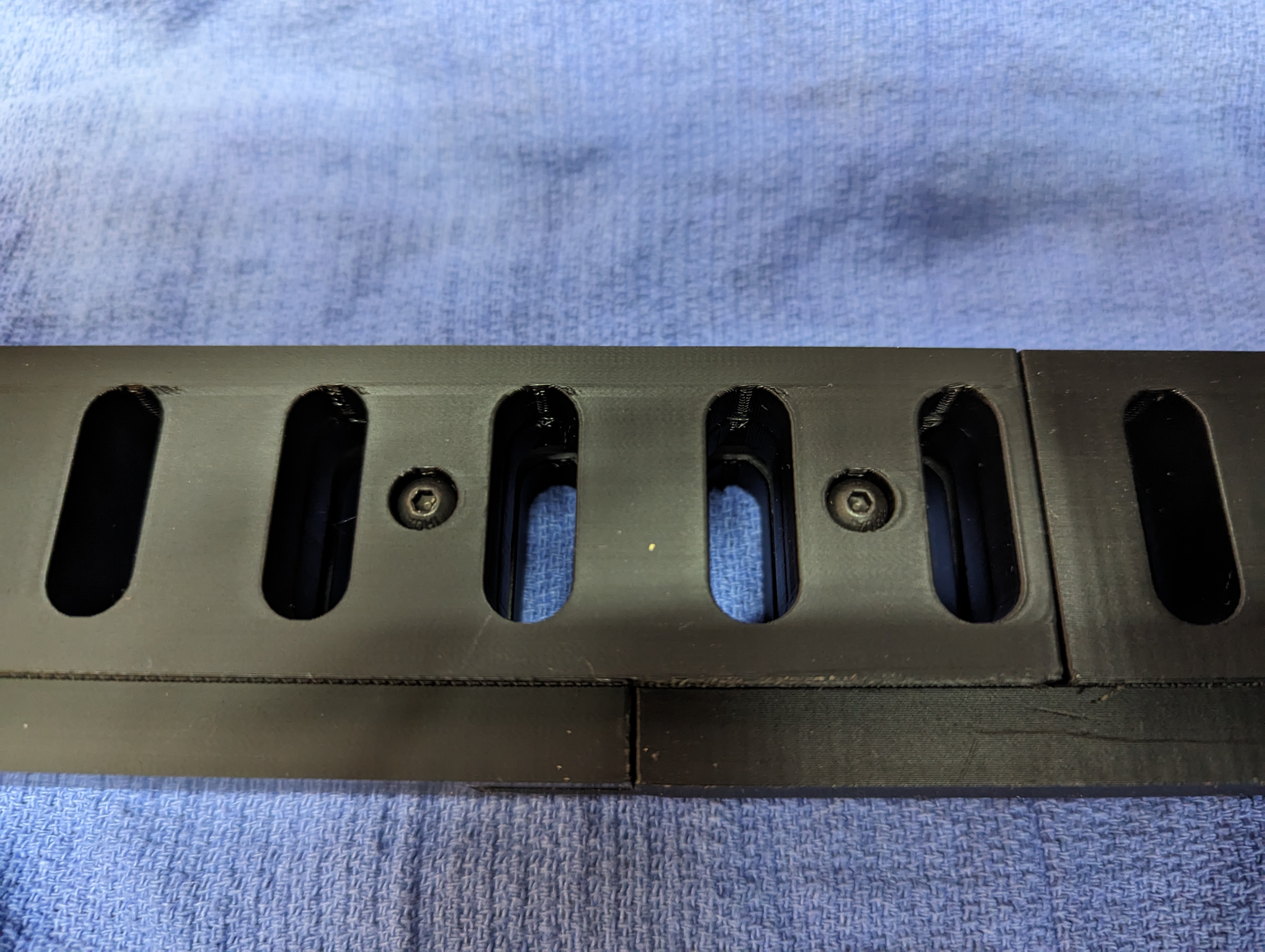

• Lắp ráp bằng cách ấn các phần phía trước và phía sau vào với nhau riêng biệt trước, sau đó nối nửa trước và nửa sau lại với nhau và cố định bằng 4 ốc M4x16. Đừng quên luồn dây USB qua lỗ ở phía sau trước khi ấn các nửa phía sau vào với nhau.

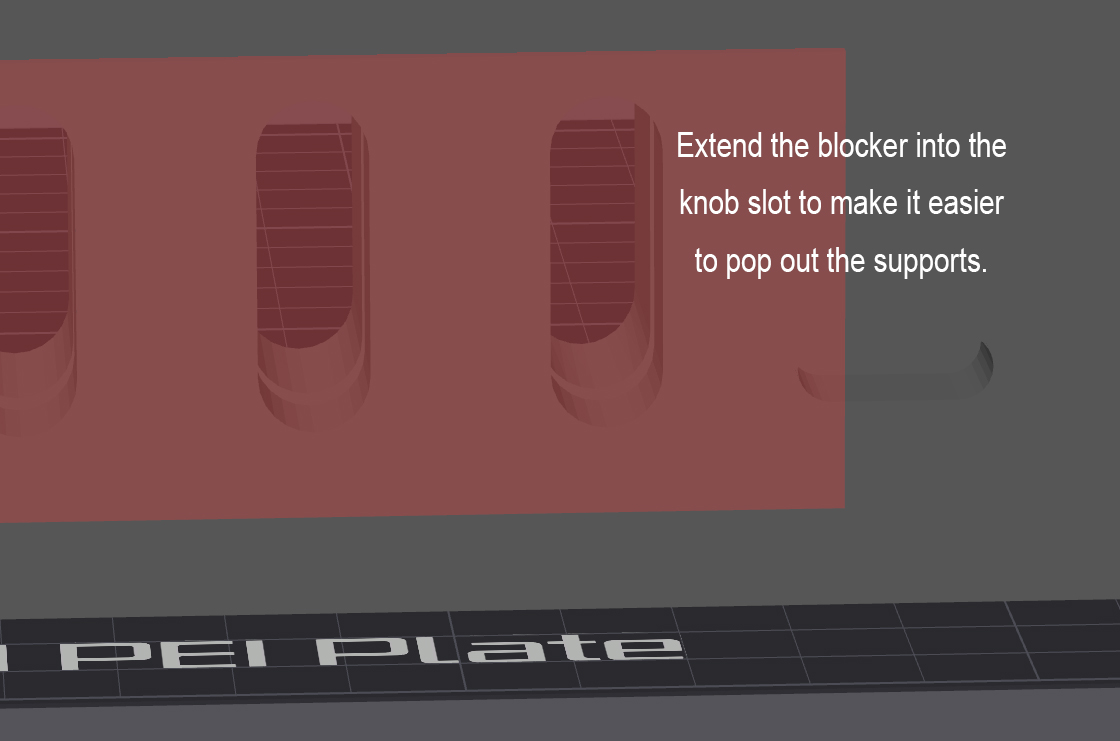

• Trên các phần phía trước, hãy đảm bảo các bộ chặn không kéo dài đến các tai ở cuối, chúng cần hỗ trợ. Chặn cuối khe núm nhỏ về phía trước; dễ dàng tháo nút hơn nếu bạn có thể chọc cái gì đó vào đó và bật nó ra. Xem hình.
• Ngay cả với trọng lượng của nắp kính, tui thấy chuyển động của máy in đôi khi có thể làm rung riser ra khỏi vị trí. Tui đề nghị sử dụng thứ gì đó để giữ nó ở đúng vị trí. Băng dính hai mặt sẽ làm được, chỉ cần vài miếng vuông 1 inch ở các góc. Tui đã dùng vài giọt keo silicon. Không cần nhiều, chỉ đủ để nó không bị bật lên.

01/12/24 - Đã sửa lỗi nắp bị lung lay. Cung cấp các vết cắt cho các ốc vít gắn tay cầm kính.

01/16/24 - Thêm bảng tên X1-Carbon
