Giá Đỡ Cuộn Filamen Xoay TwistLock Creality (Tùy Chỉnh Được)

Tui làm cái này cho K1 Max của tui, chắc là cũng xài được cho mấy mẫu Creality khác xài chung kiểu đế xoay khóa.

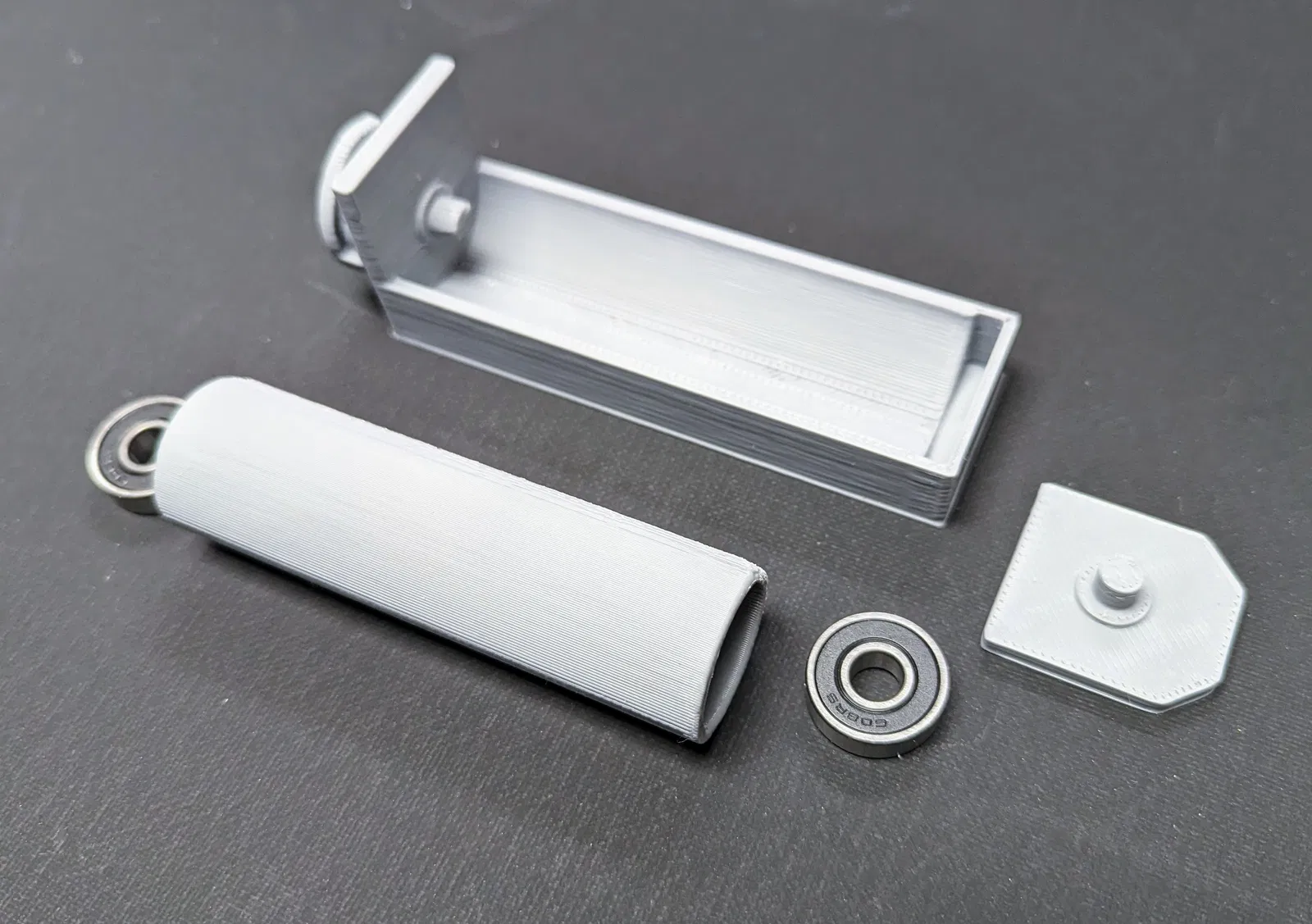

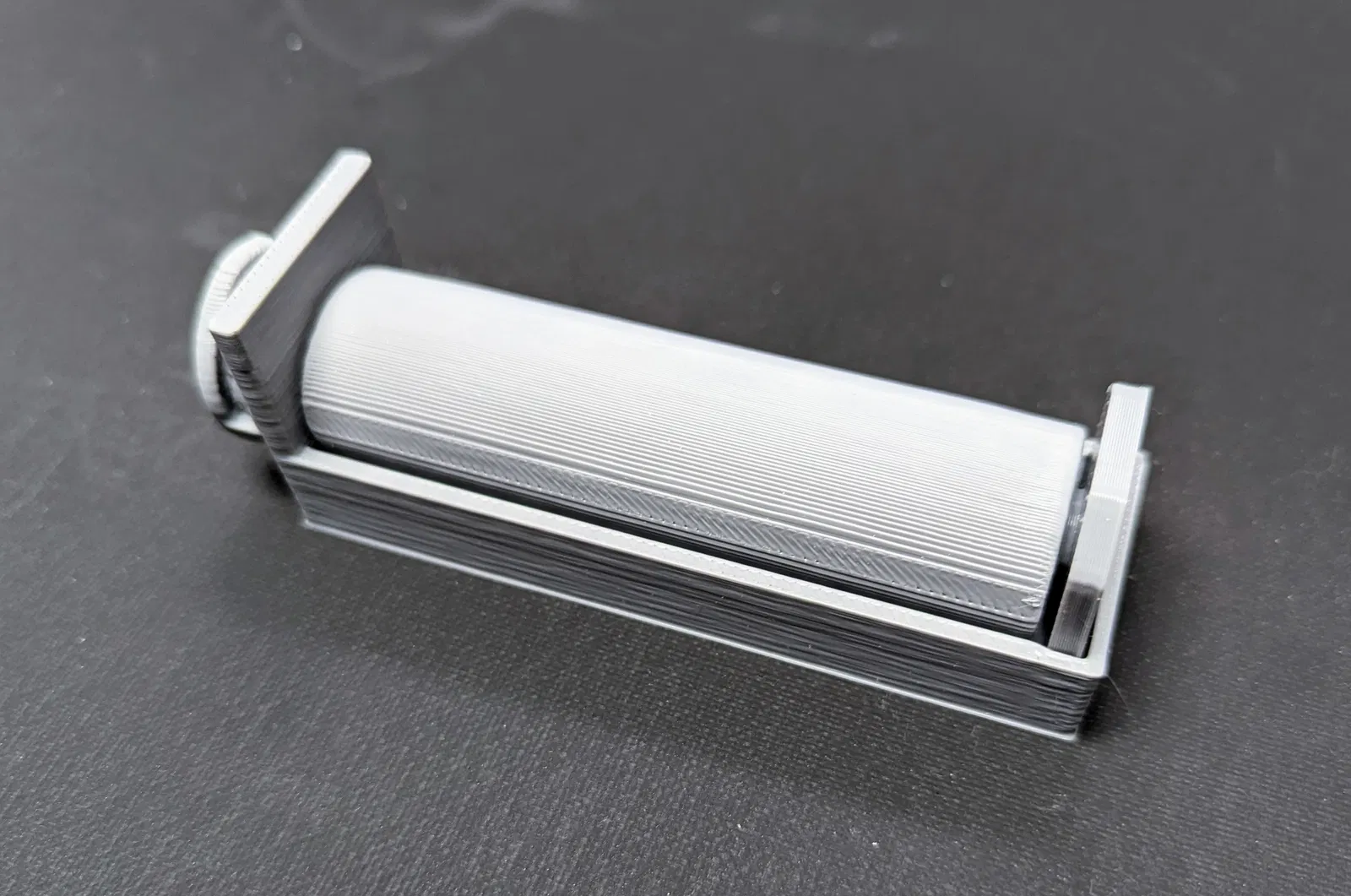

In ra 3 món nha (Khay, Trục Lăn và Nắp). Nắp thì in úp xuống (không cần support), Khay và Trục Lăn thì in nằm ngang, xài support dạng cây nha. Lắp thêm 2 cái vòng bi 608 tiêu chuẩn vô là xong. Nhét 1 cái vòng bi vô mỗi đầu Trục Lăn, luồn Trục Lăn vô Khay rồi lấy Nắp vặn vô khe ở đầu Khay là ok.

Mấy file STL đi kèm thì chỉnh cho bề rộng spool tối đa 95mm, đủ xài cho mấy cái spool rộng nhất của tui á, chắc là đủ cho hầu hết các loại spool 1kg. Muốn xài cỡ khác thì cứ mở file thiết kế SCAD ra chỉnh nha.

Tui in bằng PLA, lớp dày 0.3, đầu phun 0.6, độ đặc 10%, 4 lớp vỏ (nếu spool nặng thì tăng lên) trên con K1 Max với OrcaSlicer.

Lưu ý: Cái OpenSCAD này nó xuất ra file .STL có nhiều object lận. OrcaSlicer có thể tách object ra cho bạn. Có thể có mấy object 'trống trơn' cùng với 3 cái chính. Bạn cứ xác định 3 cái 'xịn' (thường là cái đầu tiên, với 2 cái cuối) rồi xóa mấy cái còn lại.

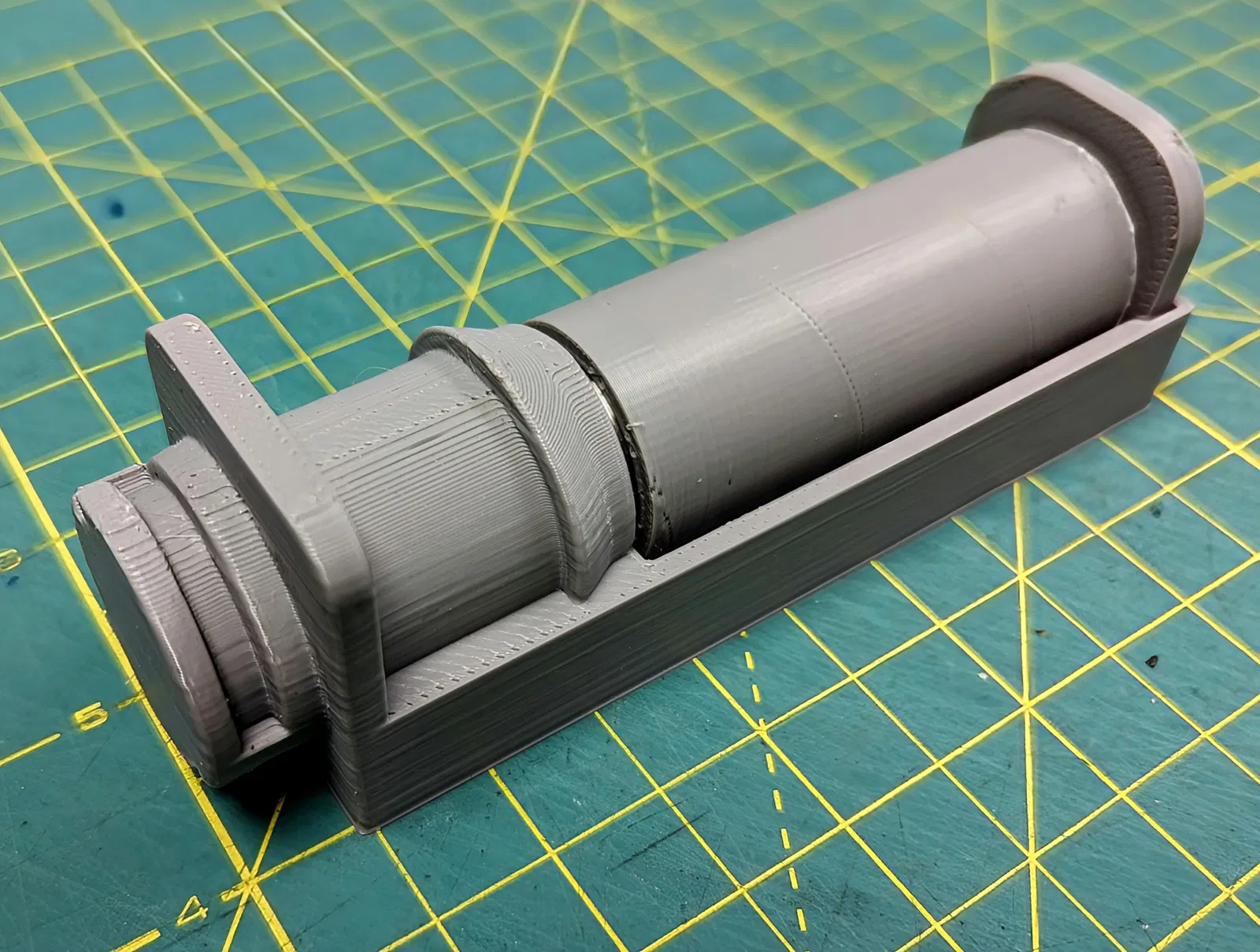

Cập nhật: Tui thấy cái trục lăn nó quay hơi lỏng, đôi khi làm tuột dây filament khỏi cuộn. Tui đã sửa lại thiết kế (V2) để khắc phục vụ này. Giờ nó giữ 1 bên của spool trên một cái đế cố định, tăng thêm độ ma sát vừa đủ để khỏi bị quay tự do. Giờ thì có thể in cái trục lăn ngắn hơn bằng cách dựng đứng lên để cho bề mặt láng mịn hơn nhiều. Nhớ xài support và có thể thêm brim để giữ cho nó khỏi bay khi in nha.
