Bao đựng thẻ khóa cứng cáp
Cái bao đựng thẻ khóa này được làm bằng nhựa, tui tự thiết kế để giữ thẻ an toàn hơn. Có file STL với độ sai lệch khác nhau và cả file Fusion 360 để tùy chỉnh. Hướng dẫn in chi tiết bằng PETG và hướng dẫn lắp ráp phụ kiện như ốc và ren cấy nhiệt.
Mô tả
Chi tiết

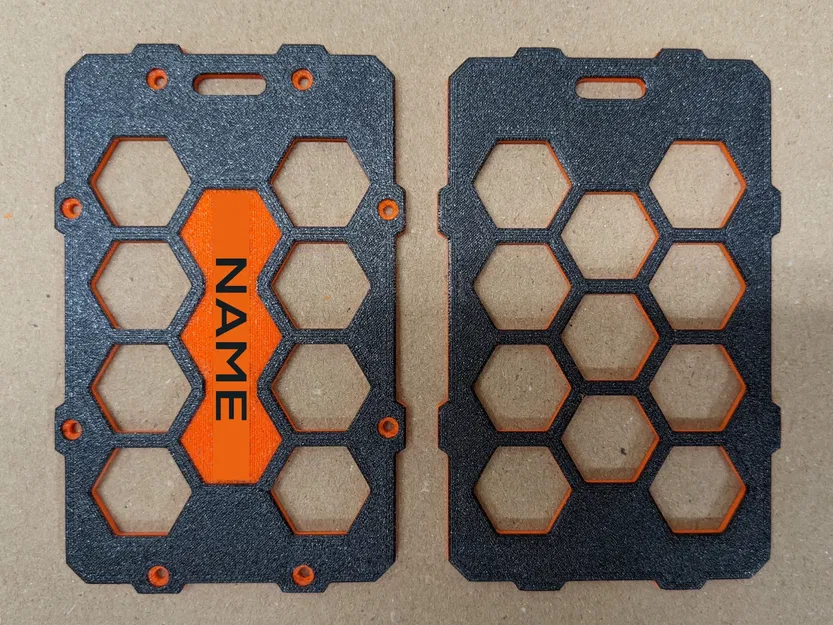

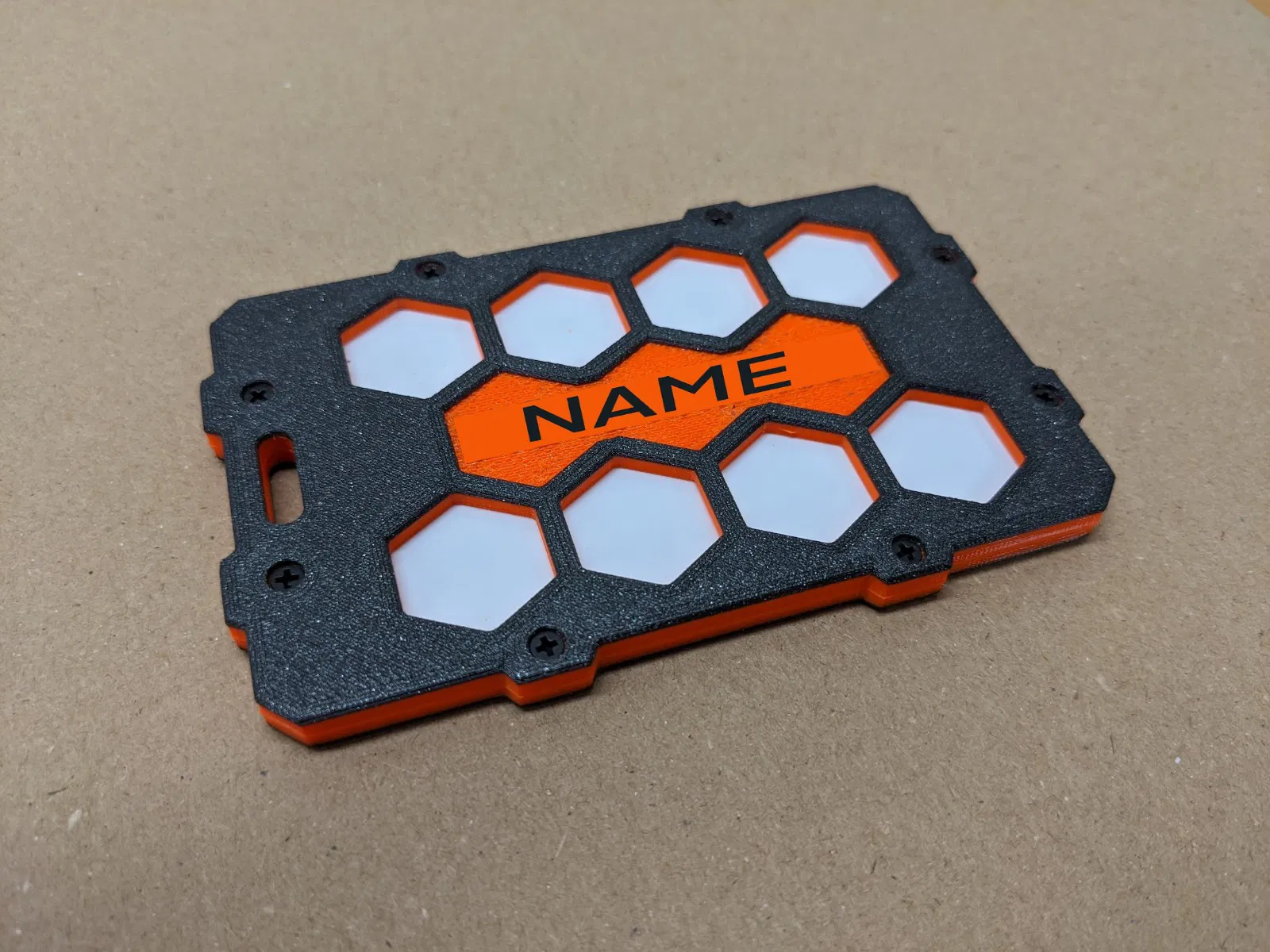

Đây là cái bao đựng thẻ khóa bằng nhựa tui tự thiết kế á, do tui có tật xấu là hay làm bể nó hoài. Thẻ của tui thì dài 85.65mm, rộng 54mm, dày 0.85mm còn cái vỏ tui mô hình thì dài 106.65mm, rộng 68mm, dày 7mm. Tui có in tên tui lên vỏ, nhưng mà tui có cung cấp hai bộ file STL chung chung với độ sai lệch khác nhau, chỉ áp dụng cho cái thẻ thôi nha, còn phụ kiện thì không. Tui xài độ sai lệch 0.2mm, còn cái tùy chọn kia là 0.3mm. Tui cũng có cung cấp file Fusion 360 luôn, phòng khi bà con muốn thêm tên hay chỉnh sửa kích thước. Tui đang tự học Fusion nên có gì sai sót mong bà con thông cảm, nhưng tui ráng làm cho nó theo tham số hết rồi.
Nếu ai chia sẻ hay sửa lại thì cho tui xin chút công nha.
Hướng dẫn in

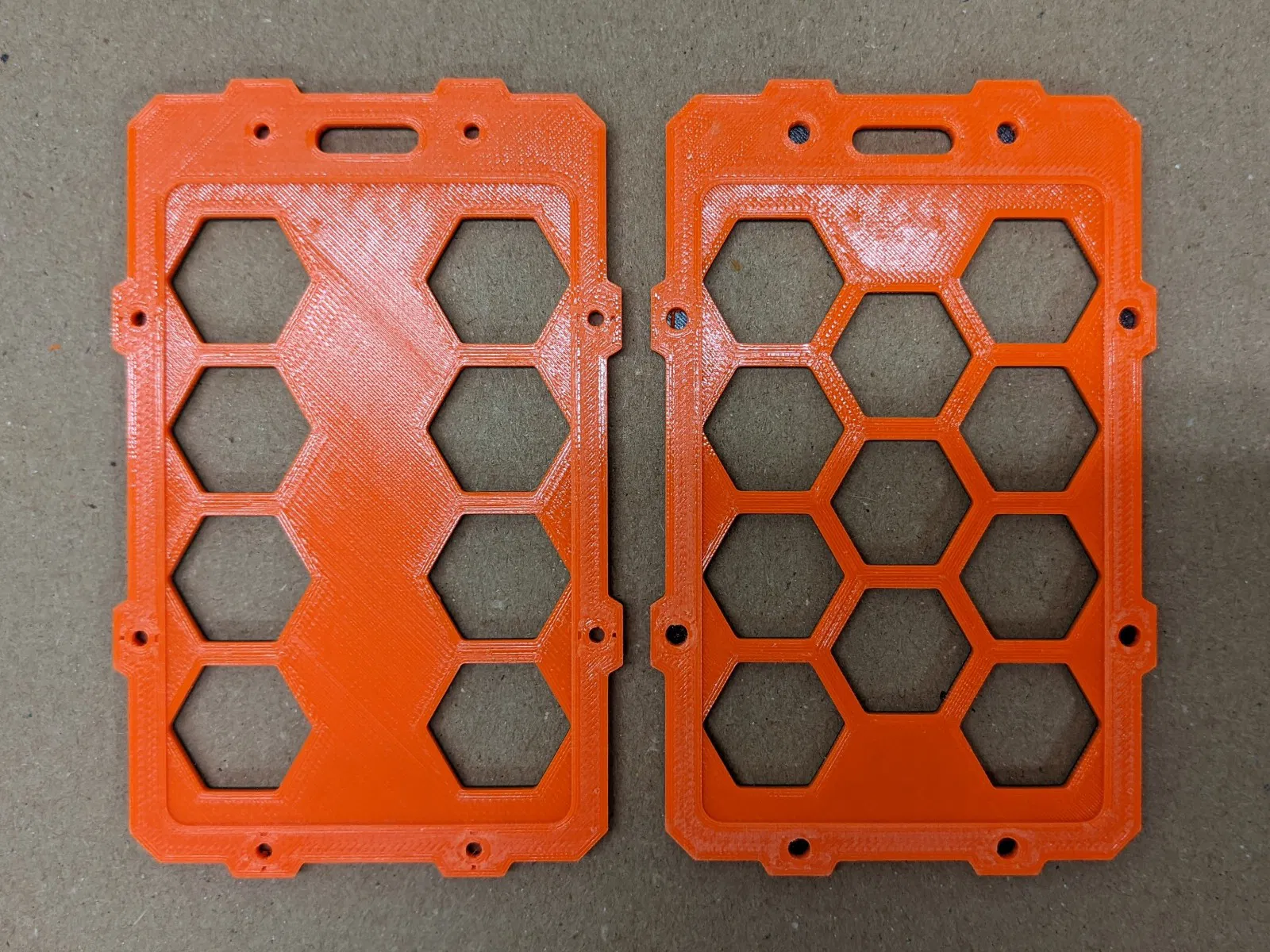

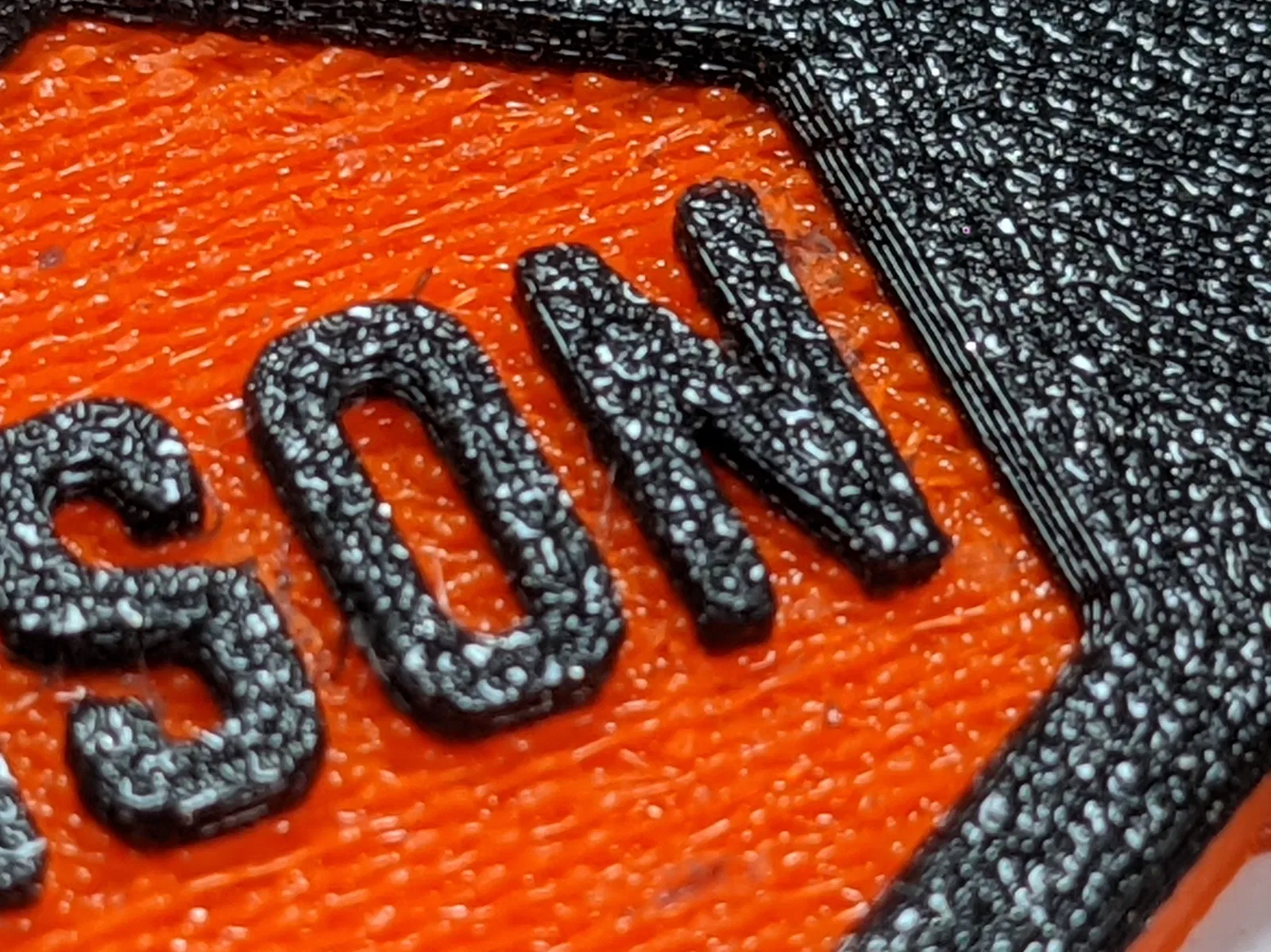

Tui dùng Prusament PETG và in mấy cái bộ phận úp mặt xuống để lấy vân. Tui có dùng support xung quanh chữ và lỗ vít (do mấy con vít thiết kế cho lỗ doa 100 độ). Nhớ để support xung quanh chữ cách xa viền một chút, không thôi khó gỡ lắm. Nếu ai muốn thử nghiệm hết, tui có kèm file vuông để test, tui đã in để đảm bảo mọi thứ ổn trước khi in bản chính thức.
Tui dùng profile Prusament PETG trong PrusaSlicer
.10mm layer heights
15% infill
Tui có thêm lệnh đổi màu trong G-code khoảng 1mm nha
Phần cứng

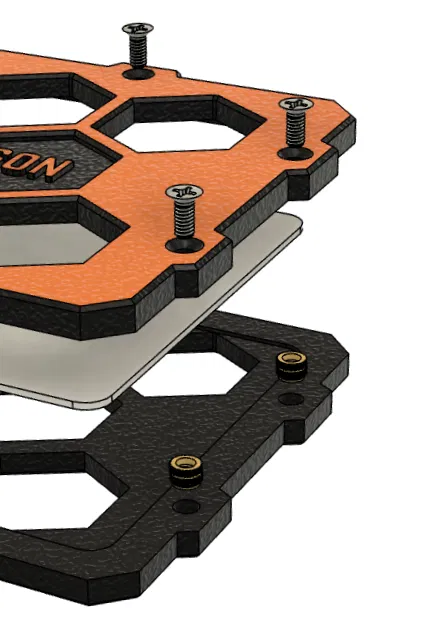

Cái này tui thiết kế là để xài với phụ kiện từ McMaster-Carr đó. Mấy cái link ở dưới nha.

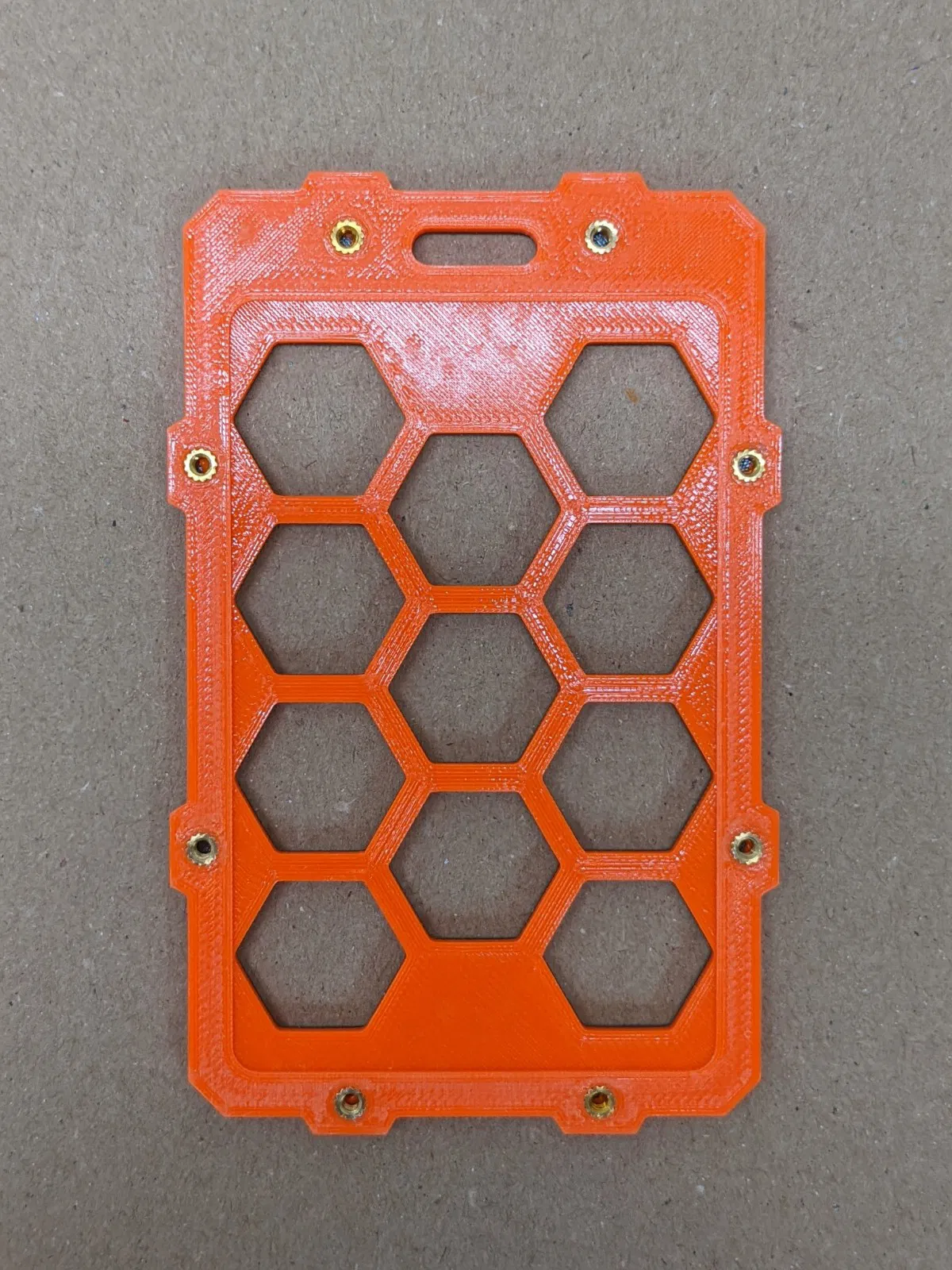

Cho mấy cái ren cấy nhiệt, tui có dùng mũi khoan, mỏ hàn và một cục nhôm nhỏ có mặt phẳng. Tui đảm bảo lỗ thông thoáng và giúp ren cấy ăn vào bằng cách dùng mũi khoan nhỏ bằng tay. Sau đó tui dùng mỏ hàn để làm nóng ren cấy. Không cần nóng lắm đâu, tui dùng cạnh đầu mỏ hàn để bắt đầu đẩy ren cấy vào. Cố gắng giữ cho ren cấy thẳng và đừng đẩy hết vào bằng mỏ hàn.
Sau đó tui dùng ngay mặt phẳng của cục nhôm để đẩy ren cấy vào cho xong. Cái này đảm bảo ren cấy vuông góc và bằng mặt vỏ. Nhớ để nguội trước khi thử nha.
Ốc Phillips đầu phẳng bằng thép không gỉ Black-Oxide 18-8
Góc doa 100 độ, ren 2-56, dài 3/16" https://www.mcmaster.com/96640A294/
Ren cấy nhiệt cho nhựa
Đồng thau, cỡ ren 2-56, dài lắp 0.100" https://www.mcmaster.com/94459A230/
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
