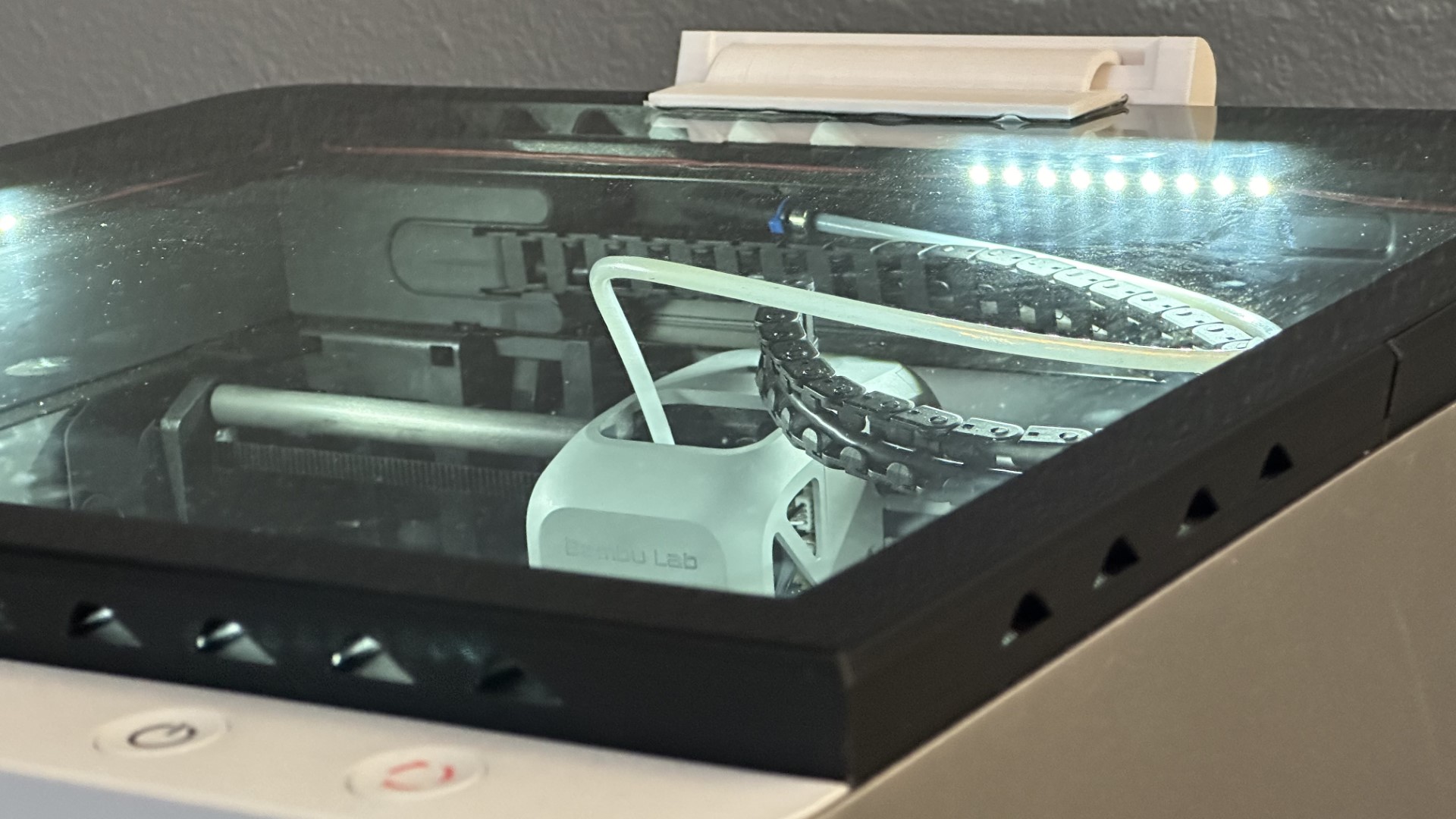

Giá đỡ kính trên Bambu Lab X1C có lỗ thông hơi, nam châm, rãnh LED và bản lề tùy chọn

Phiên bản 2, một cải tiến cho thiết kế trước đó của tôi.

Phiên bản cũ có thể tìm thấy ở đây: /3d-model/116321-bambu-lab-x1c-gia-do-kinh-tren-co-lo-thong-hoi-va-ho-tro-nam-cham

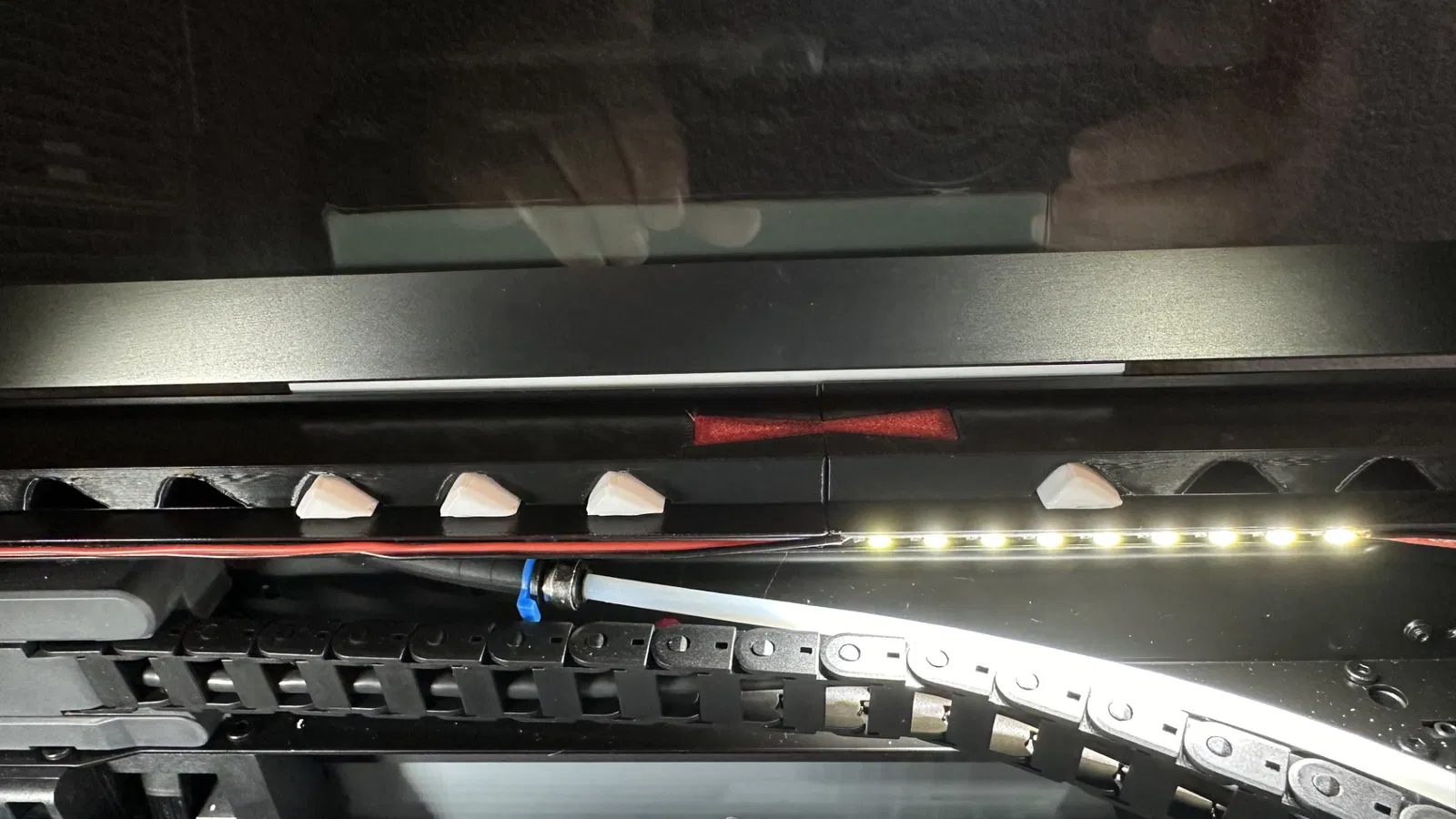

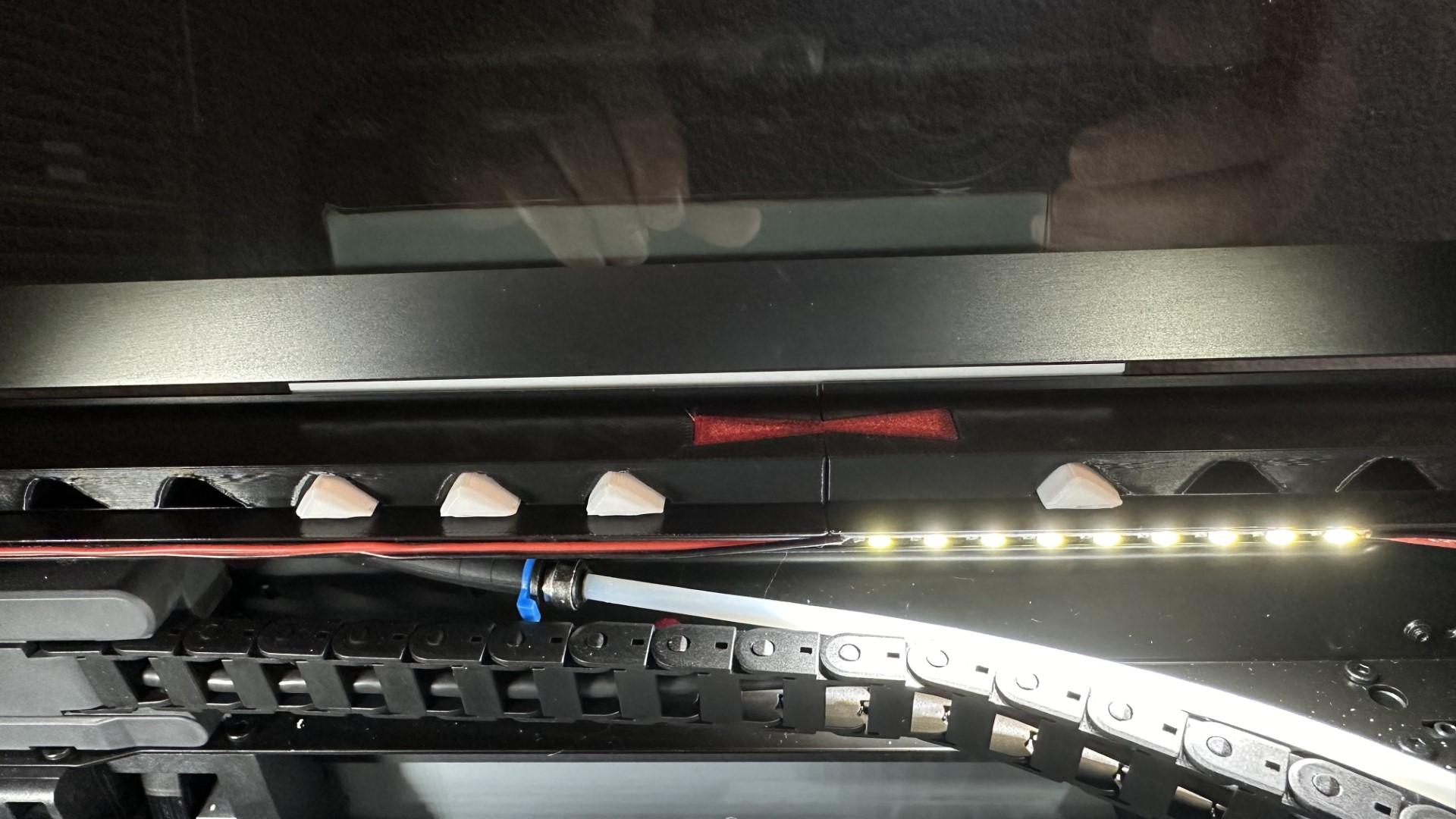

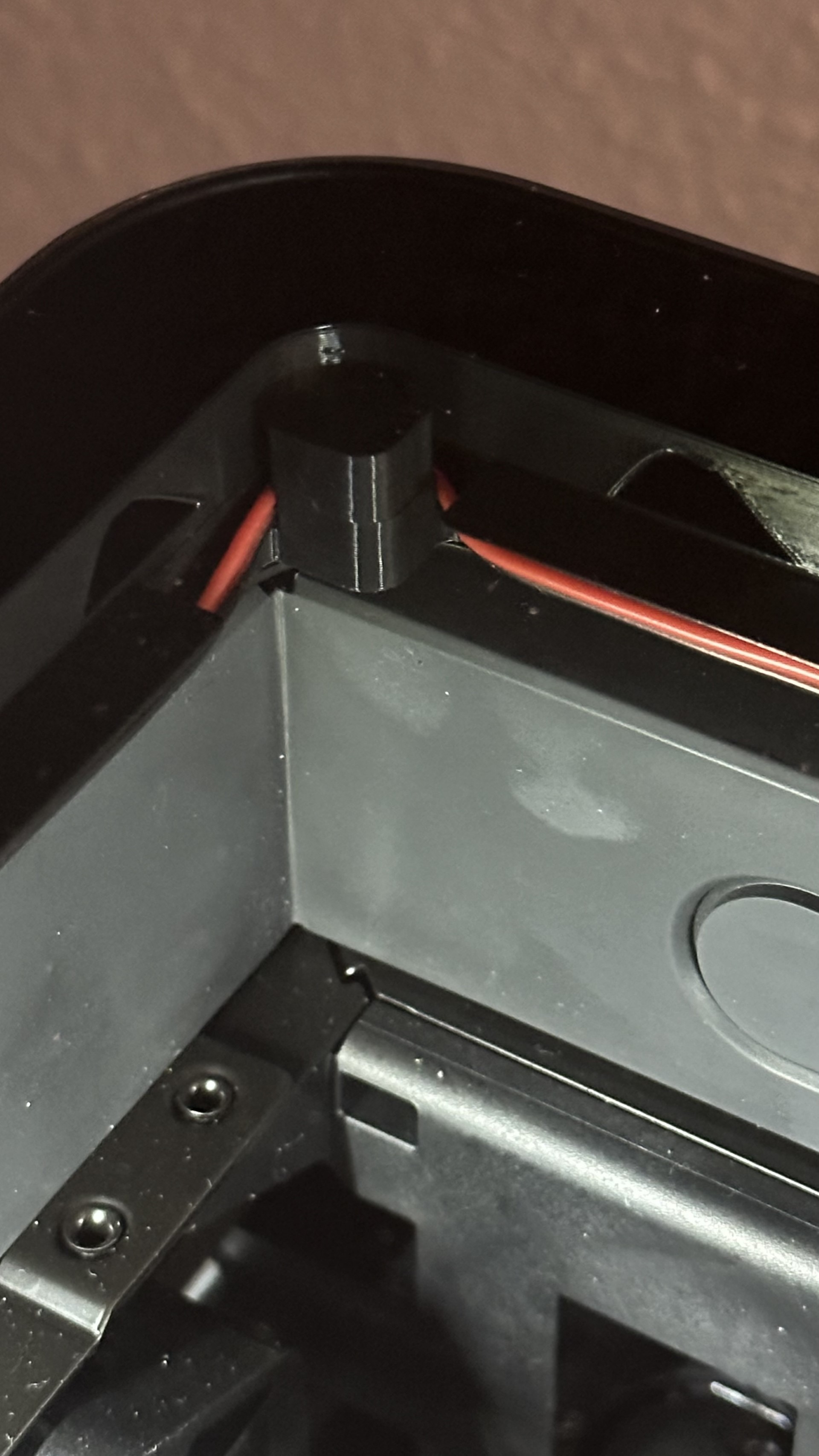

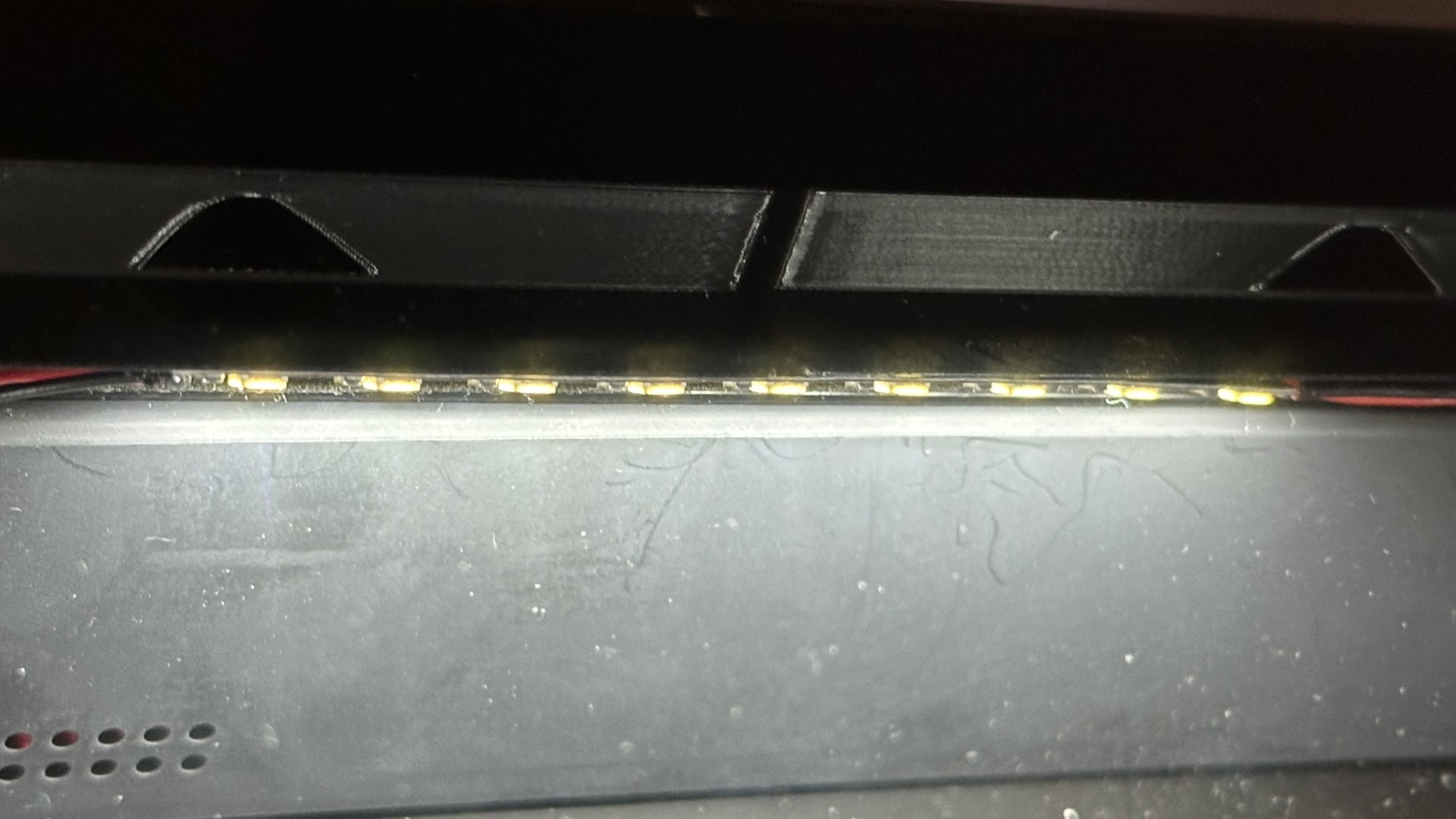

Thiết kế này bổ sung thêm một rãnh LED ở góc 45 độ để gắn đèn LED tùy chọn, nhằm tăng cường ánh sáng bên trong máy. Ngoài ra, còn có một chỗ kẹp nhỏ ở góc để quấn dây đèn LED.

Thiết kế này sử dụng các miếng chèn TPU để giữ 4 phần khung với nhau. Chỉ cần in 4 cái Khung nối TPU và sử dụng để giữ khung.

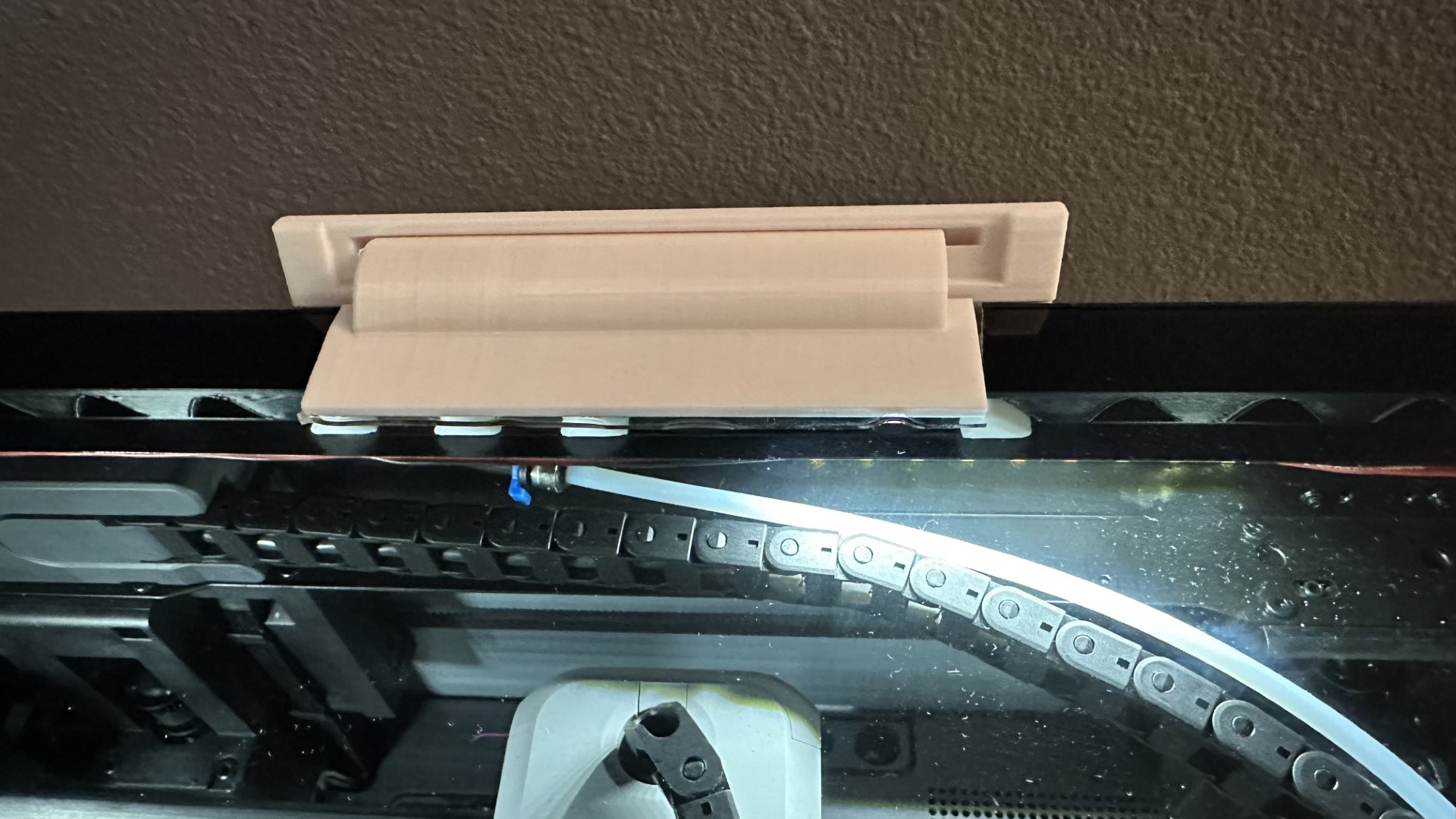

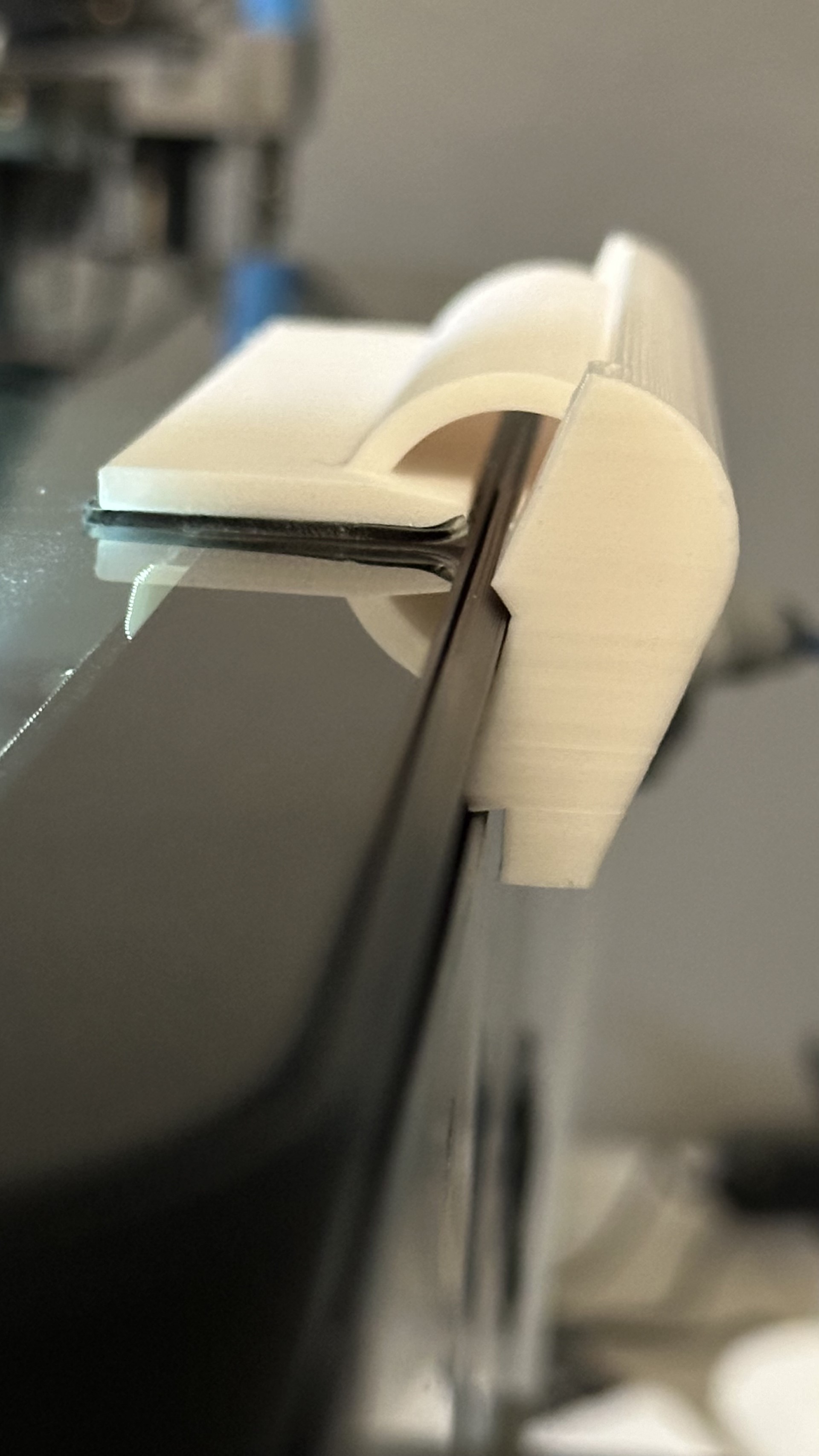

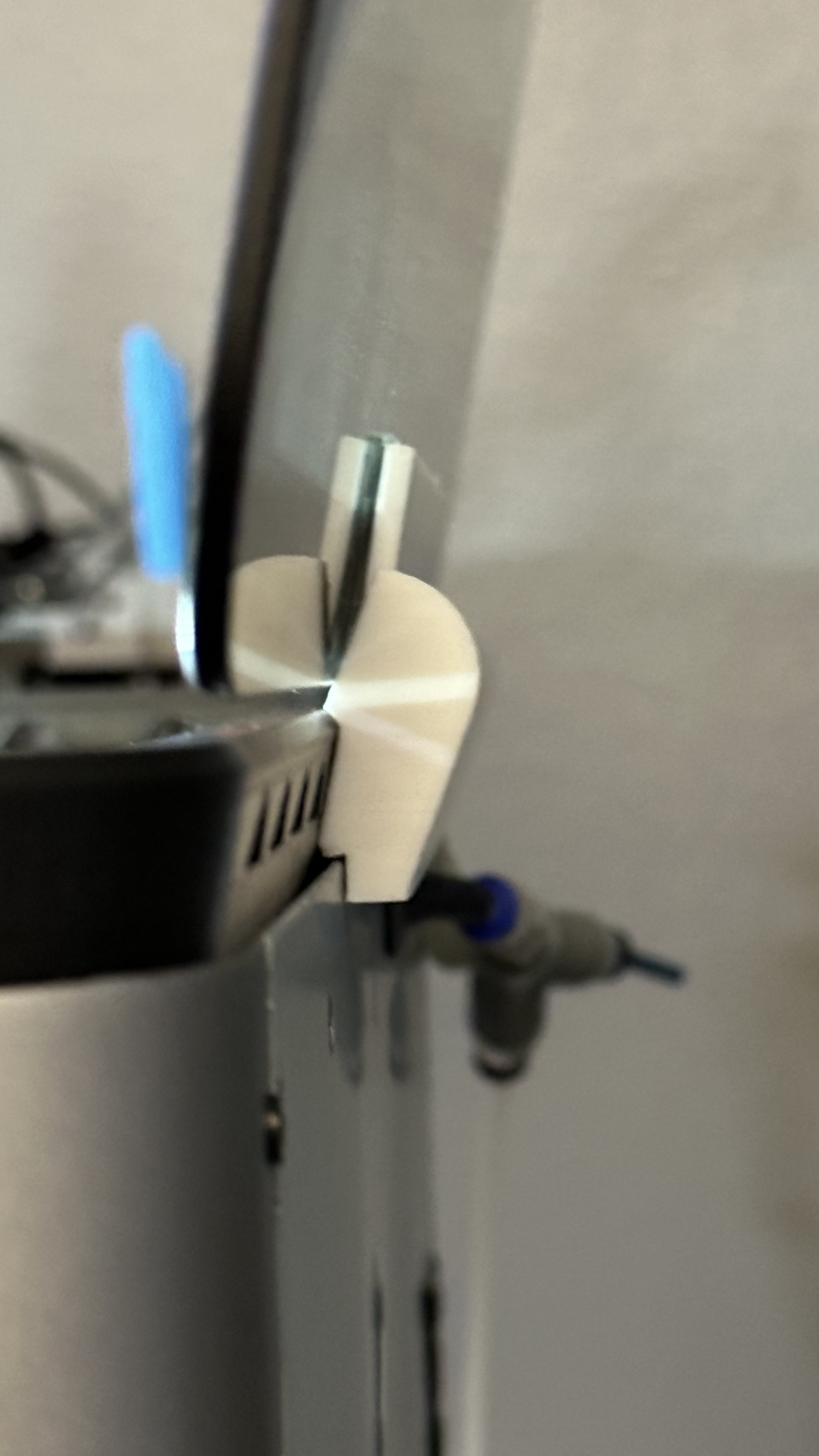

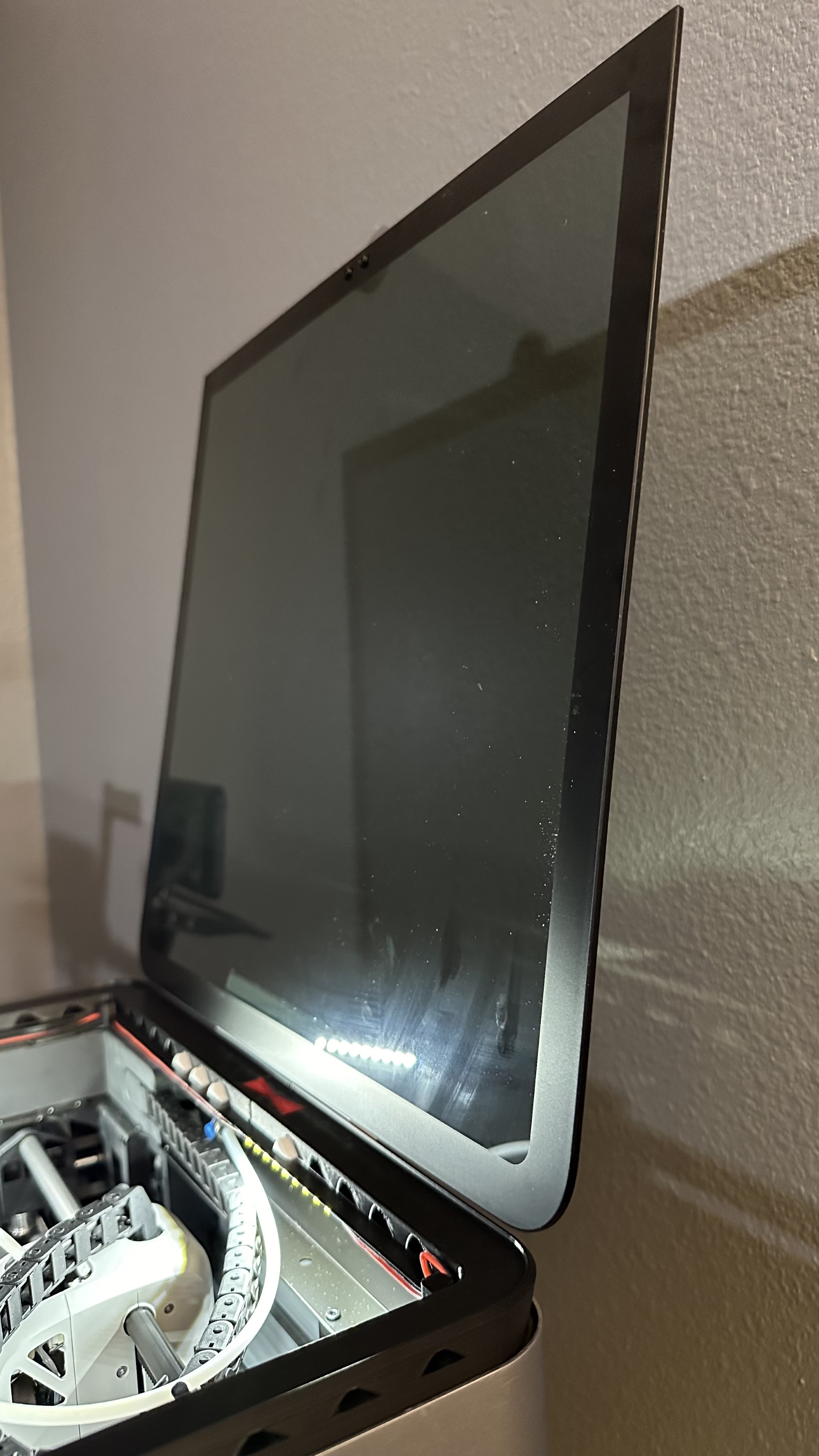

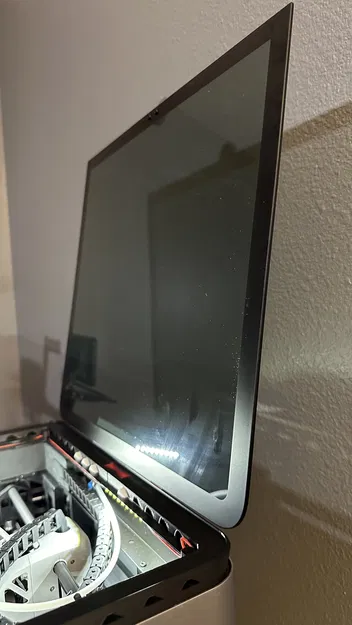

Tôi cũng đã thêm một bản lề tùy chọn cho mặt kính, giúp dễ dàng mở ra để bảo trì nhanh chóng. Đây là tùy chọn thêm và không bắt buộc phải in.

Nếu bạn thích thiết kế này, tôi sẽ rất cảm kích nếu bạn mua cho tôi một ly cà phê.

Phiên bản 2, một cải tiến cho thiết kế trước đó của tôi.

Tôi sử dụng những sợi filament đáng tin cậy này trong máy Bambu Lab của mình:

• Sợi filament PLA tốc độ cao cho in 3D
• Sợi filament PETG đạt chứng nhận an toàn thực phẩm cho máy in 3D
• Sợi filament PLA cho máy in 3D
• Sợi filament PETG cho máy in 3D
• Sợi filament Silk PLA cho máy in 3D

Tôi muốn có một đế / bộ nâng / miếng đệm cho mặt kính trên có lỗ thông gió và đủ chắc chắn để đỡ hệ thống AMS khi đặt lên trên, đồng thời có nam châm để giữ cố định khi mở kính.

Tôi đã sao chép bản phác thảo cấu hình từ đây và sau khi vẽ hình dạng kính trong Fusion 360, tôi đã tạo ra thiết kế này.

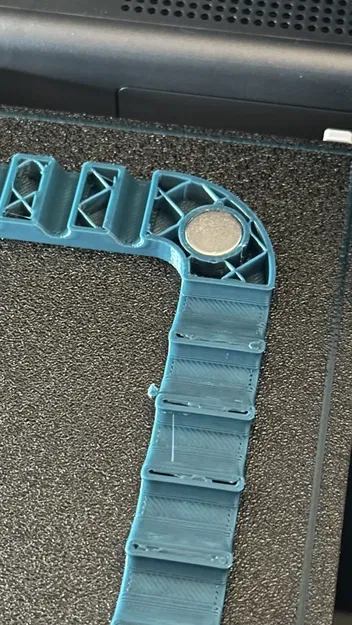

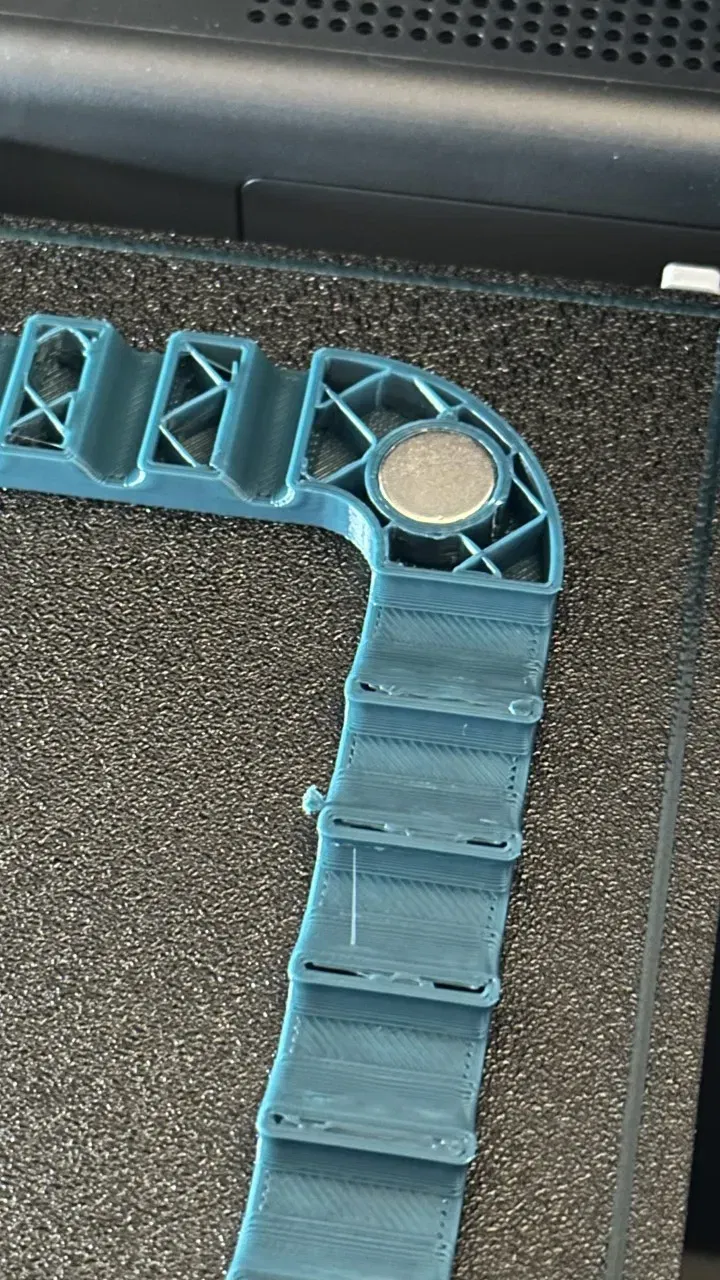

Tôi đã tạo 7 lỗ cho nam châm kép 10x3mm, tổng cộng 14 nam châm để đủ chắc chắn xuyên qua lớp đệm kính trên X1C.

Trong thiết kế, tôi đã tạo ra 1 lớp trước lỗ nam châm vì tôi muốn gắn nam châm trong quá trình in và để chúng được nhúng vào cấu trúc. Bạn có thể sửa đổi và loại bỏ lớp này hoặc chỉ cần cắt nó với độ lệch Z là -0.2mm nếu bạn không muốn làm vậy.

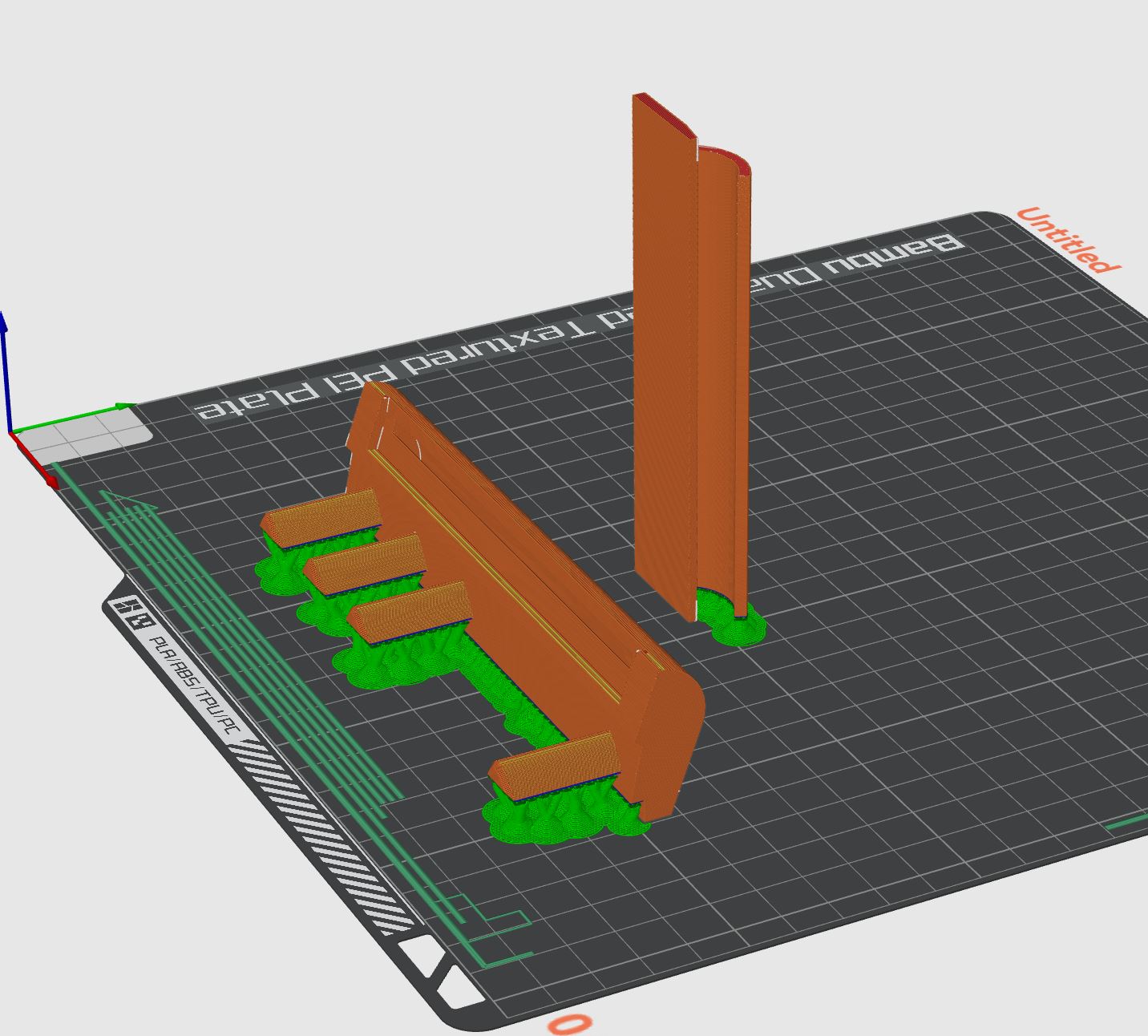

Tôi đã in nó với chiều cao lớp 0.2mm, 3 lớp tường và 10% mật độ ruột. Tôi đã thêm một lần tạm dừng trước lớp 32, gắn nam châm và tiếp tục in.
