Khung ốp màn hình Pimoroni Inky Impression 7.3"

Đây là bản làm lại từ mô hình khung vỏ Inky Impression 7.3" của @mikiklopsiki trên Thingiverse. Nó được viết bằng OpenSCAD để cho phép tùy chỉnh, đồng thời thực hiện một vài thay đổi so với bản gốc:

• Dung sai được tinh chỉnh đáng kể để ôm khít hơn ở mọi kích thước
• Khung phía trước được thay đổi để che đi đầu nối FPC và vùng chết ở đáy màn hình eInk

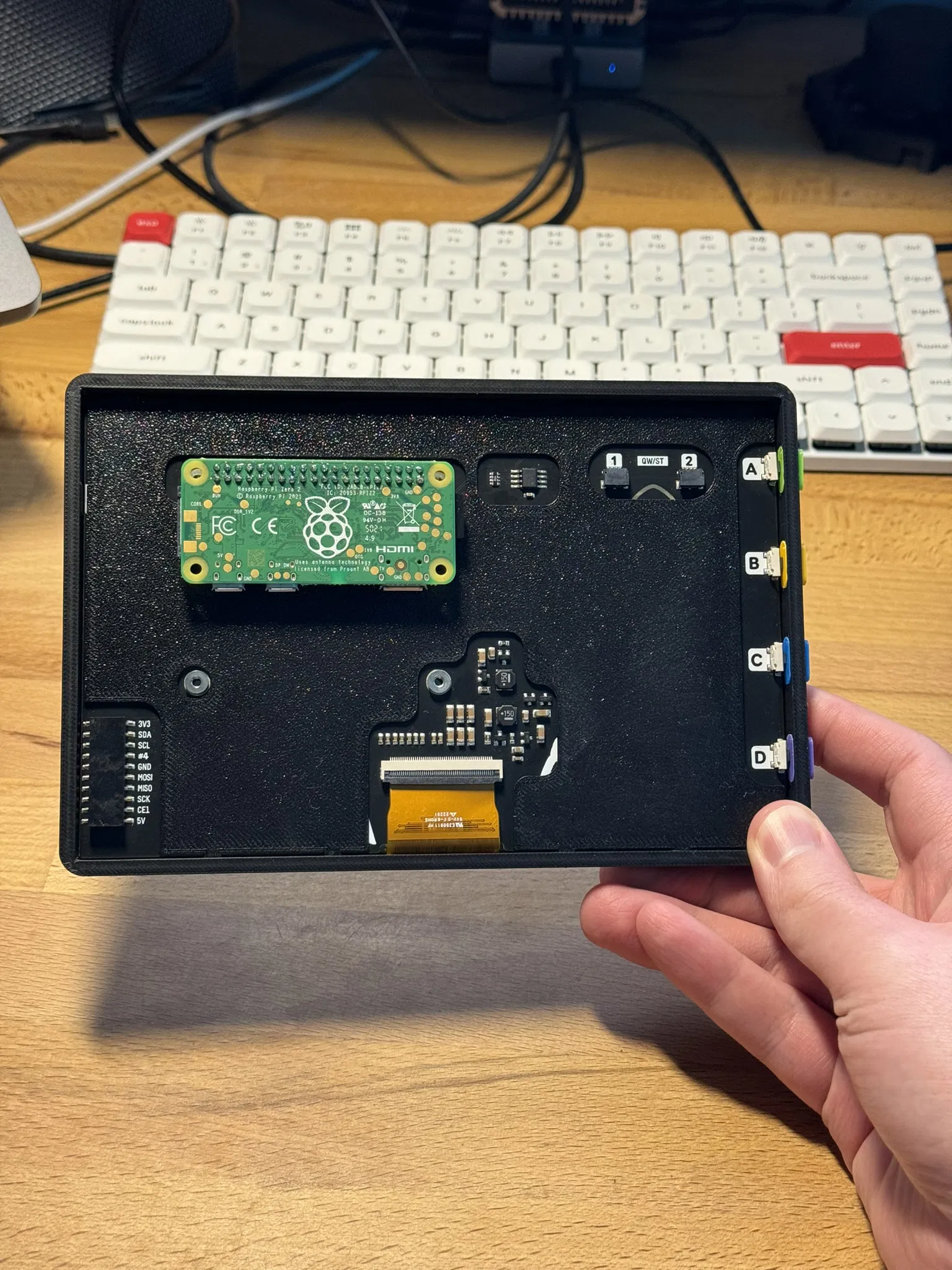

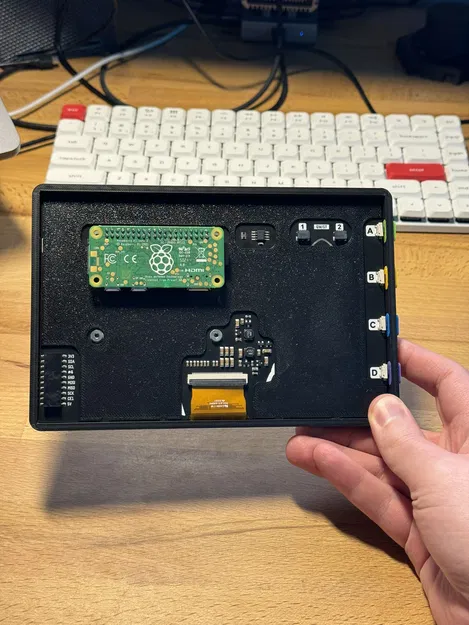

• Lỗ khoét cho các header GPIO được kéo dài để hiển thị nhãn chân trên ký tự lụa của bo mạch

Do mô hình gốc không cung cấp bất kỳ tệp nguồn 3D nào, mô hình này được tạo hoàn toàn dựa trên số đo và đã được thử nghiệm trên máy Bambulab X1C của tôi. Dung sai thường được đặt ở mức 0.3mm trên toàn bộ mô hình, mặc dù có tinh chỉnh ở một vài chỗ mà tôi thấy cần thiết. Nhìn chung, bạn có thể dễ dàng tinh chỉnh nếu cần điều chỉnh cho máy in của mình.

Cài đặt in:

• Độ cao lớp: 0.2mm
  • Một số dung sai dọc khá nhỏ, in ở mức 0.2mm đảm bảo chúng hoạt động với các chiều cao đã thiết kế
• Hỗ trợ:
  • Chỉ khuyến nghị cho các nút bấm, và chỉ khi bạn muốn mặt tiếp xúc với bàn in hướng ra ngoài của vỏ hộp. Ví dụ, nếu bạn có bàn in có vân và muốn mặt có vân tiếp xúc với mặt nút bấm.
• Nhựa in:

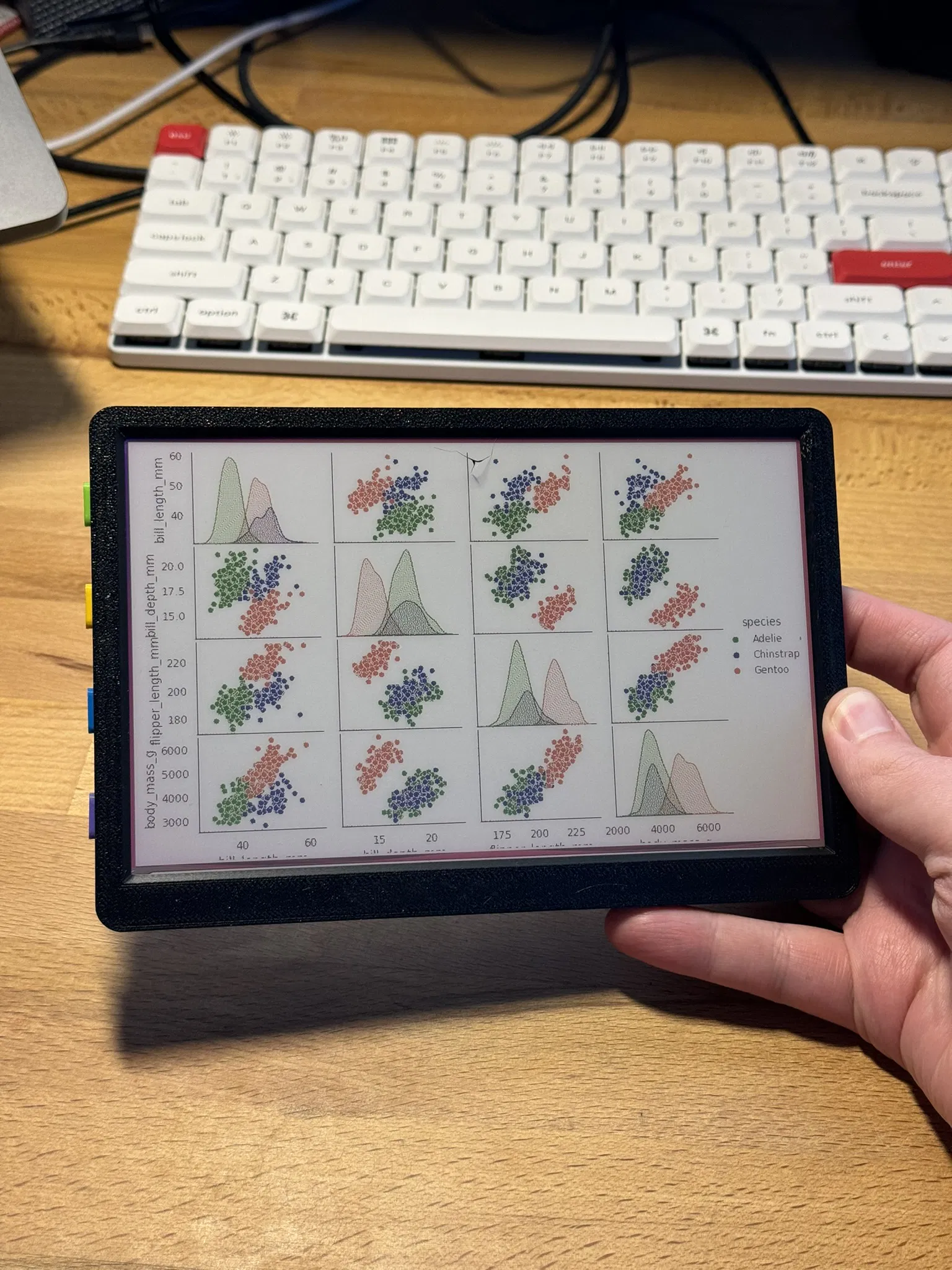

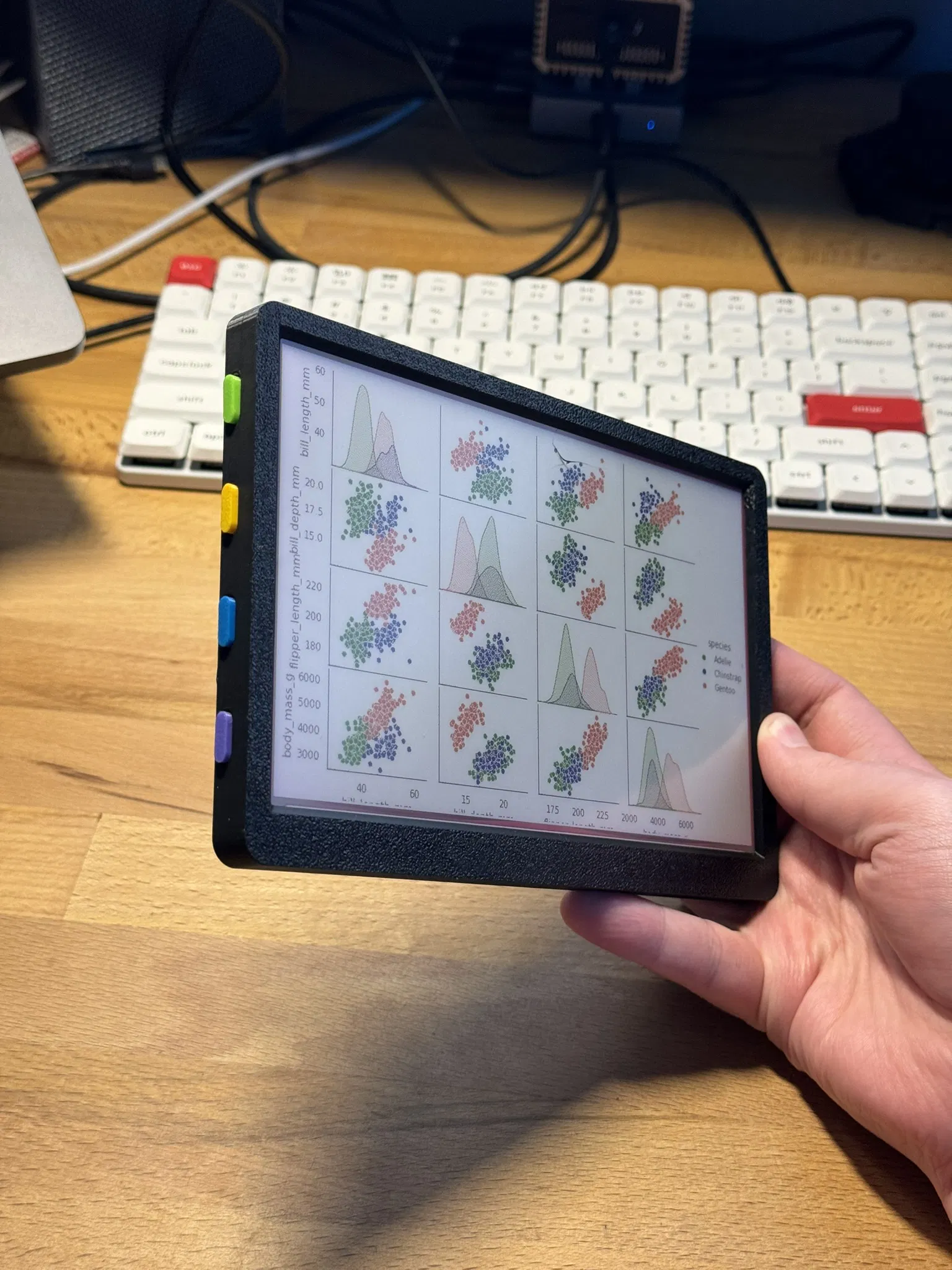

  • Ảnh ví dụ được in bằng JAREES Matte Black PETG, với các nút bấm được in bằng nhựa PETG nhiều màu sắc của Hatchbox
