Bộ chuyển đổi chiều cao cho giá để giày/giá để filament

KHÔNG CẦN DÙNG SUPPORTS. Nếu dùng supports sẽ làm các bộ phận bên trong bị kẹt và bạn phải dùng khoan để xử lý. Nếu bạn cần supports, nghĩa là bạn đã đặt sai hướng.

Tôi làm cái này để có thêm không gian chứa các cuộn filament theo chiều thẳng đứng thay vì để chúng chồng lên nhau.

**

**

NHẤN MẠNH: IN THỬ MỘT CÁI TRƯỚC KHI IN NHIỀU ĐỂ ĐẢM BẢO MÁY IN CỦA BẠN CÓ KÍCH THƯỚC CHÍNH XÁC

Nếu không vừa, chỉ cần chỉnh scale lớn hơn hoặc nhỏ hơn 3-5% trong slicer. Khi biết nó vừa rồi, hãy biến máy in của bạn thành một nhà máy sản xuất bộ chuyển đổi tí hon :).

Cài đặt In:

100% Infill, (cần độ bền, 100% là an toàn nhất, dù hơi thừa).

Filament: Tôi dùng PLA, hiện tại chỉ có loại đó, nhưng PETG sẽ lý tưởng hơn.

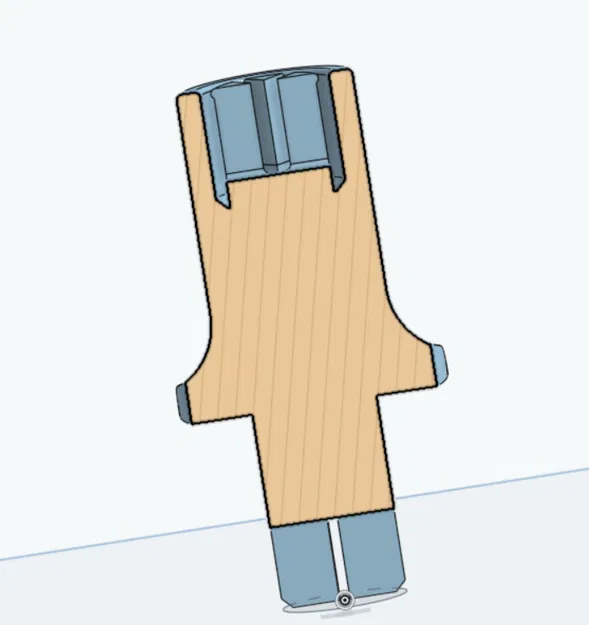

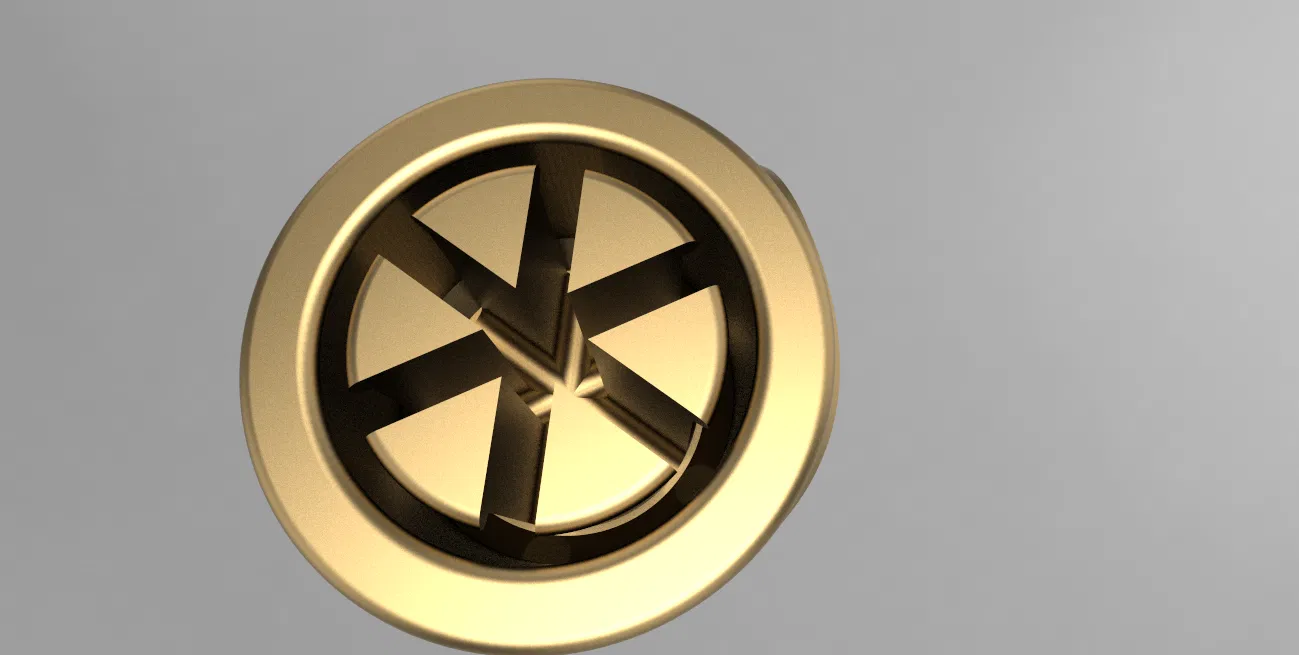

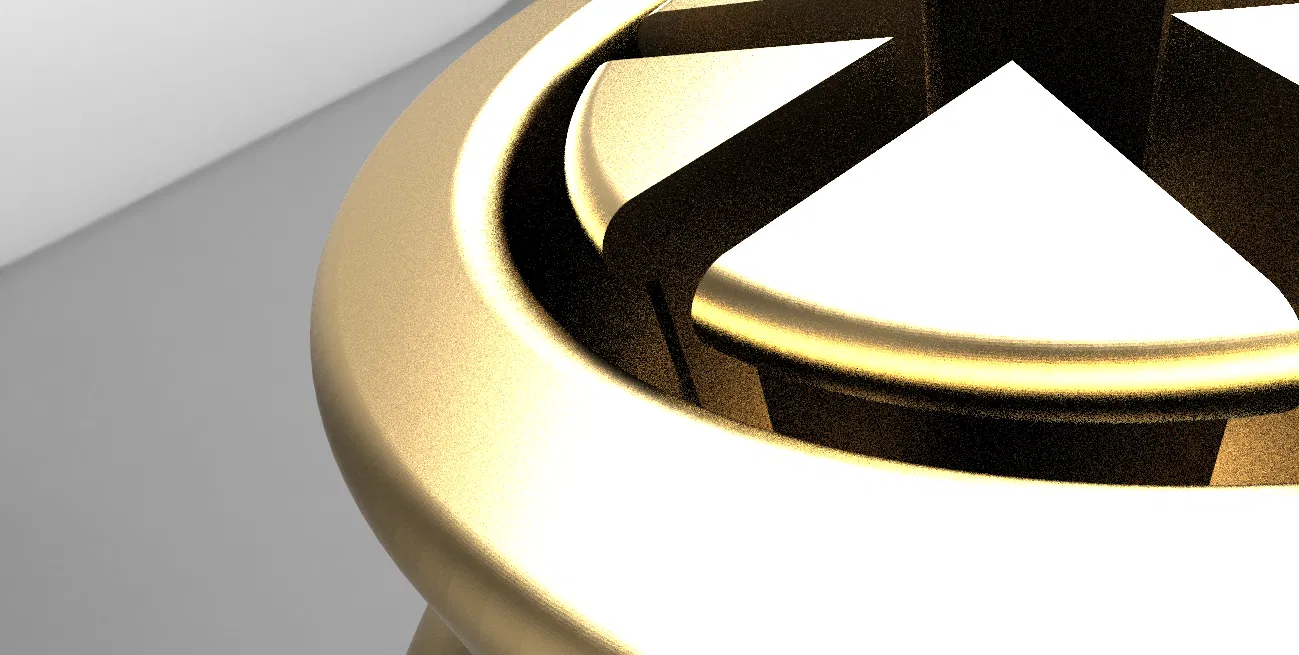

Supports: Mô hình này được làm cho tôi và mọi người trên Discord của Cinderwing3D, nên theo đúng phong cách Cinderwing3D, nó không cần supports nếu không thay đổi hướng đặt. (in với mặt có 6 pin collet hướng xuống dưới. Fillets và chamfers đã được thêm vào để tránh cần supports).

Layer Height: .200

1. Nó hơi khít, có thể bạn phải dùng lực đẩy mạnh tùy máy in của bạn, (cẩn thận, nó có thể bị kẹt và bạn phải bẻ gãy hoặc dùng kìm, v.v.).

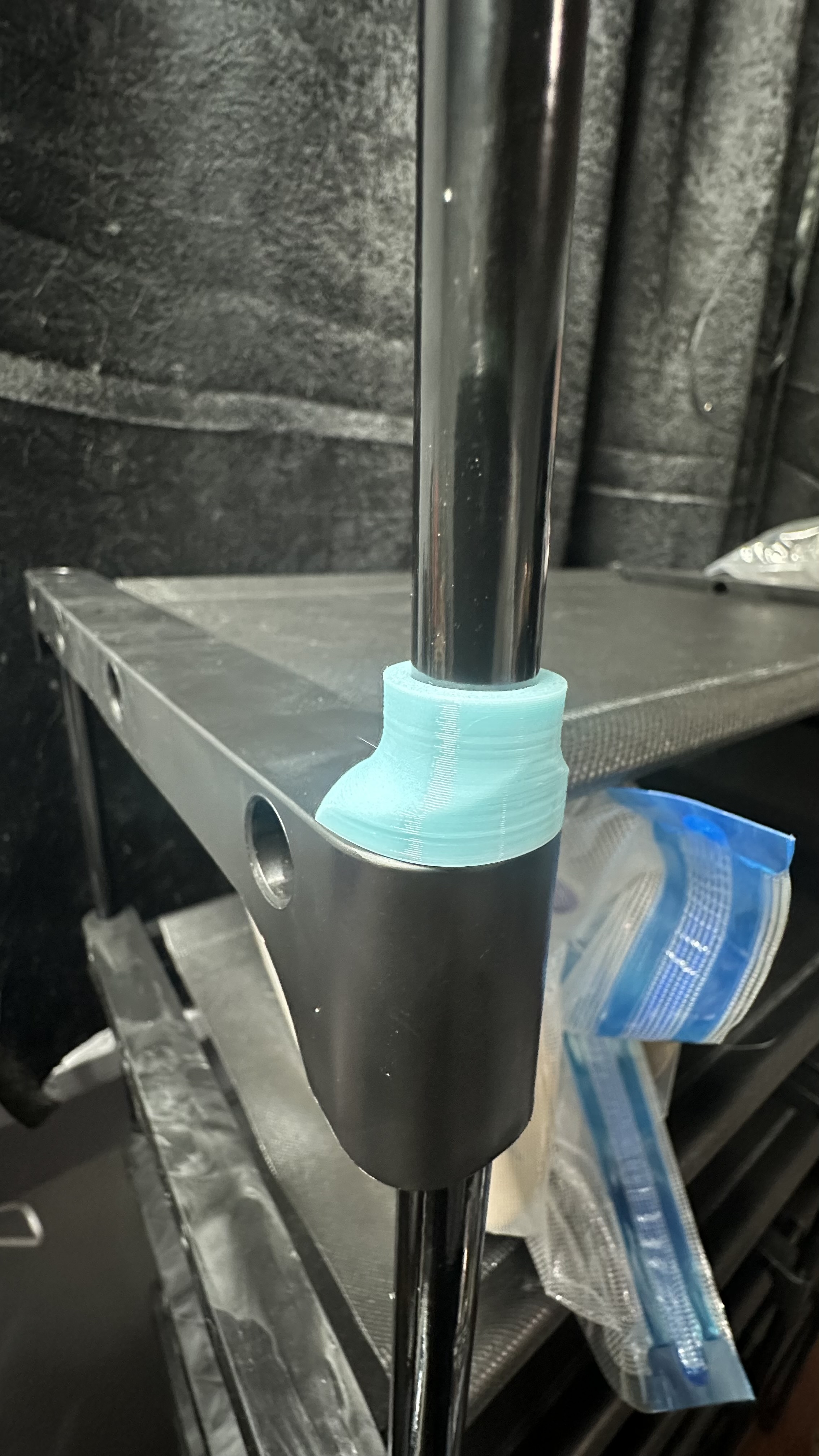

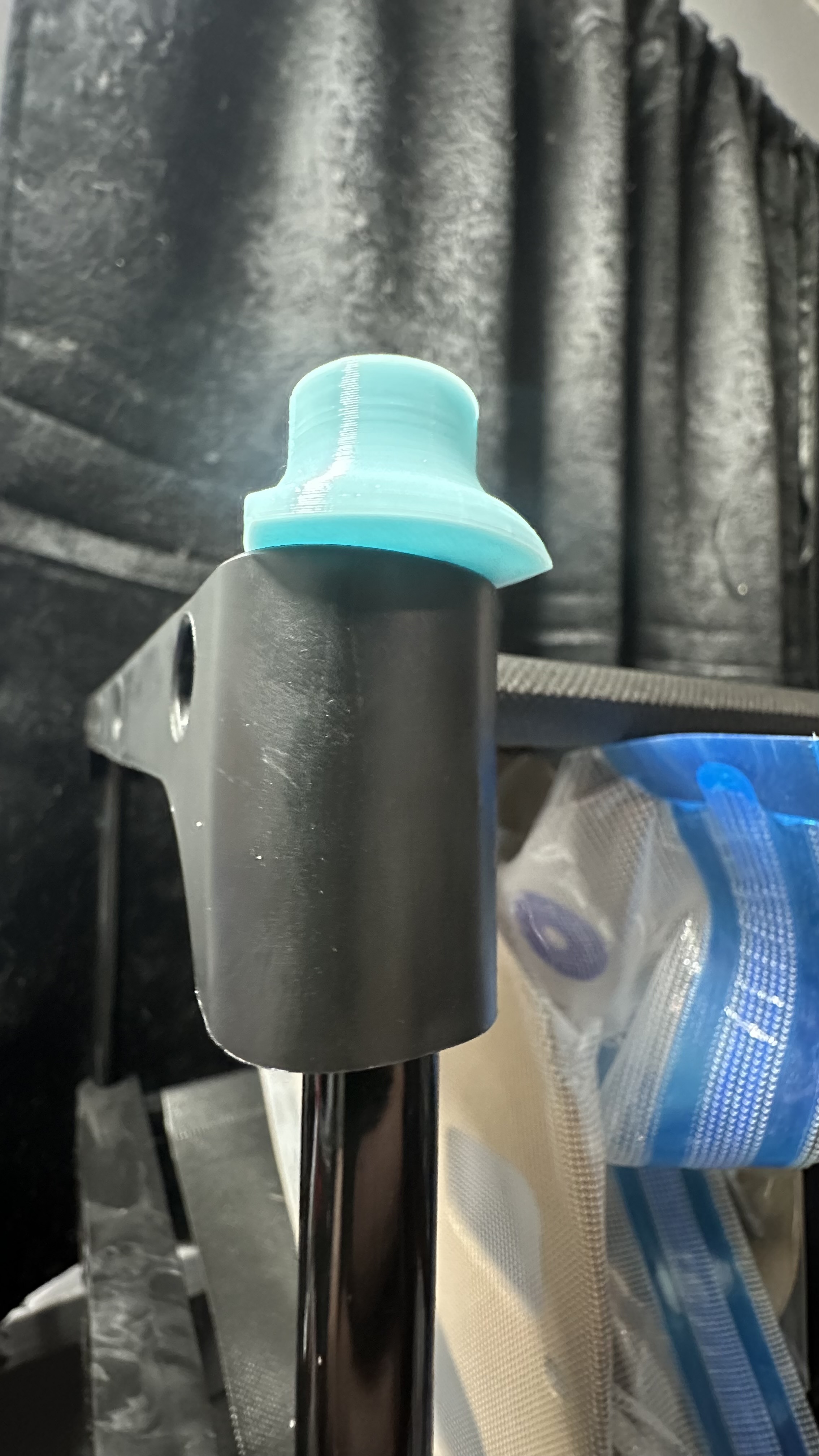

2. Nó có phần nhô ra khớp với bán kính xung quanh các lỗ gắn dọc ở góc, cái này để tăng độ bền cho chiều cao của bộ phận, (không có nhiều lực tác động ở trên, nhưng ở dưới sẽ chịu lực lớn nhất, rõ ràng rồi, lol) Đặt hướng sao cho mặt bích khớp với bán kính xung quanh lỗ để lắp đặt, (có ảnh kèm theo).

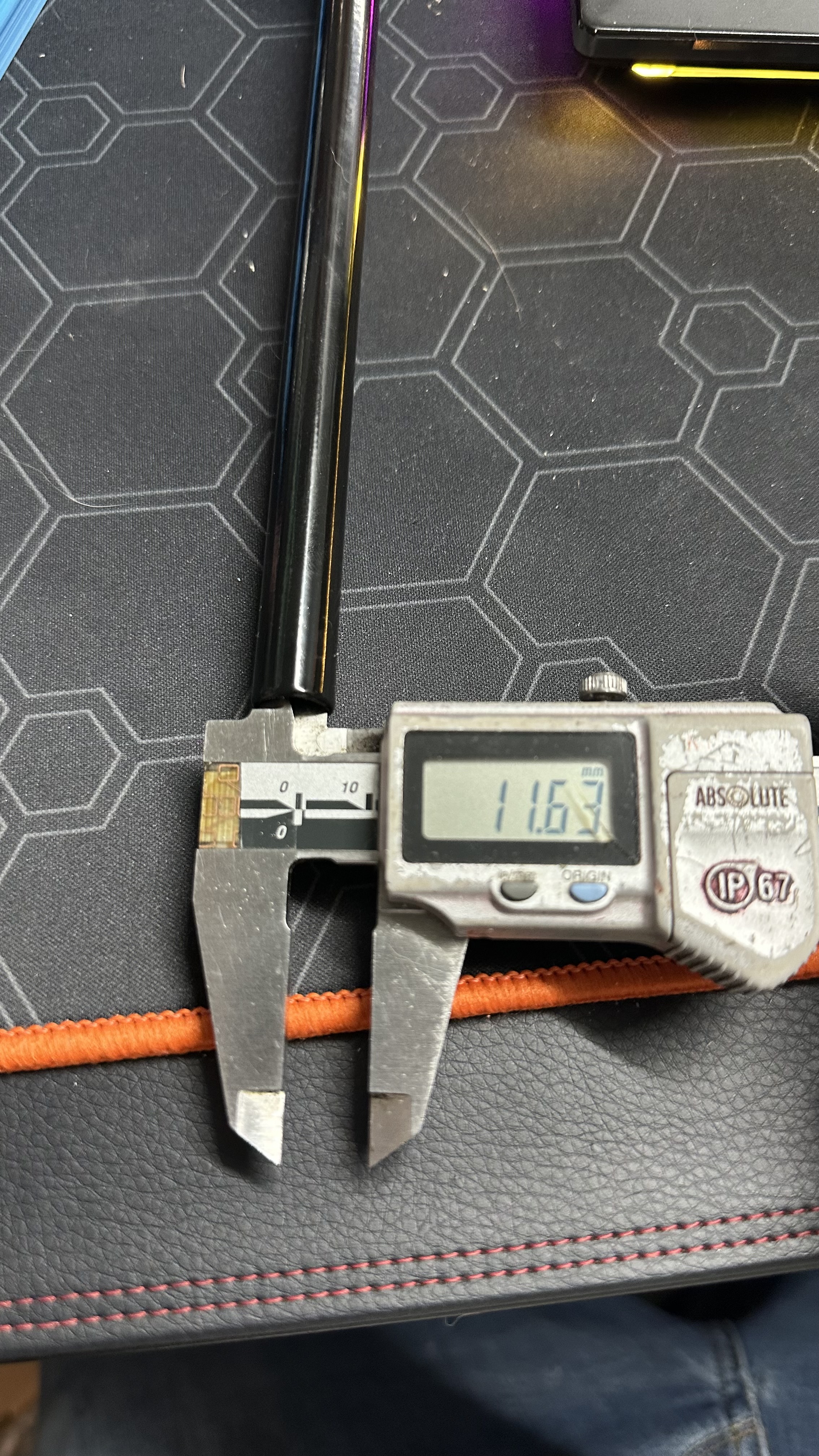

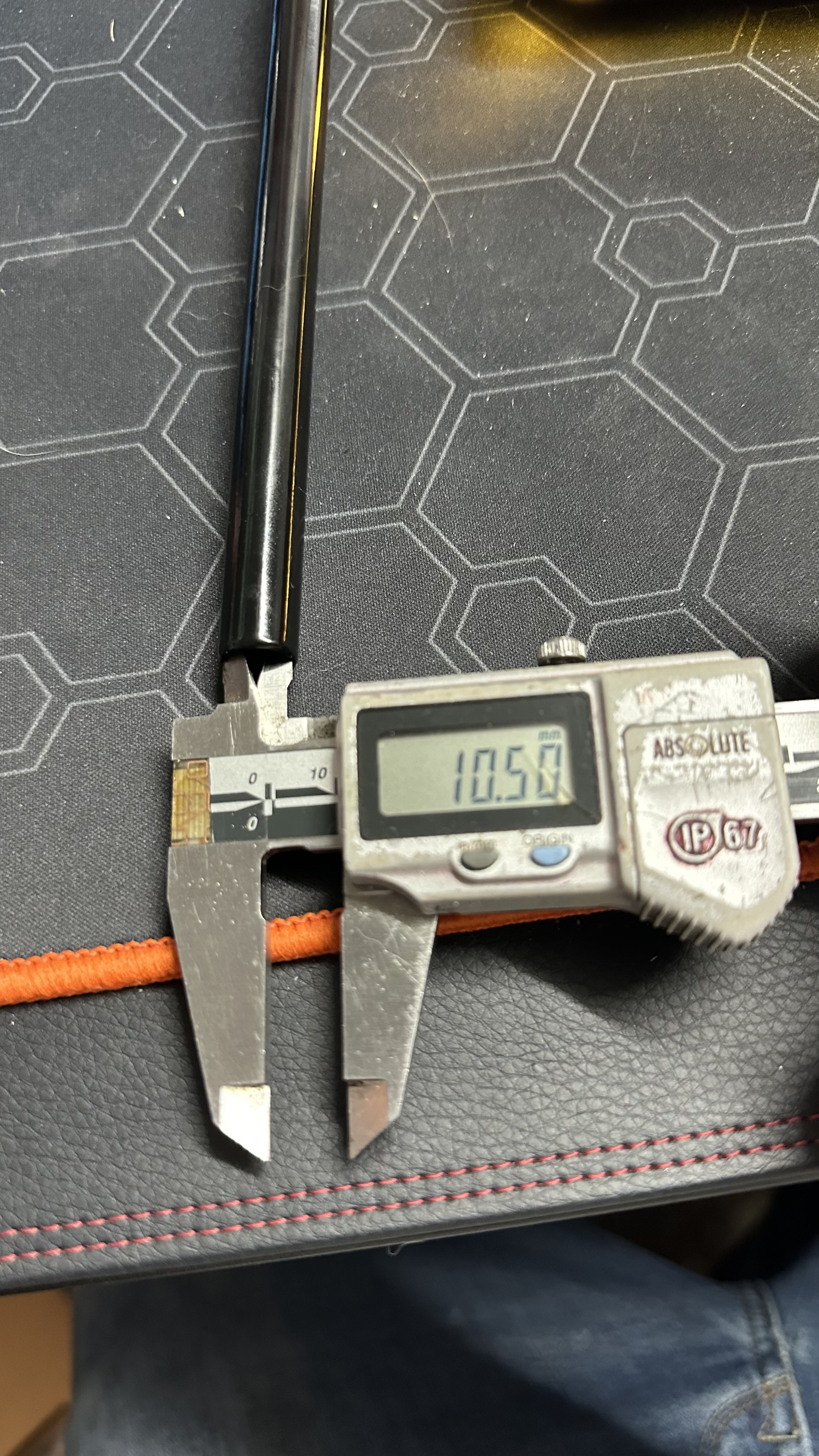

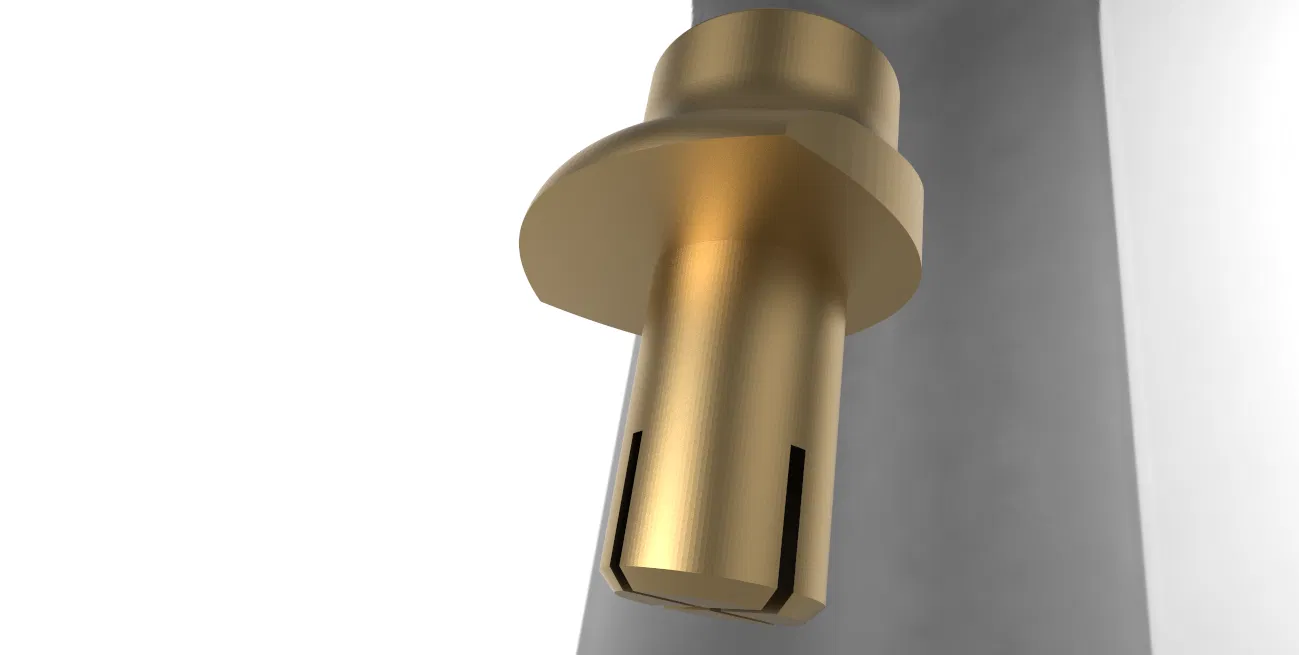

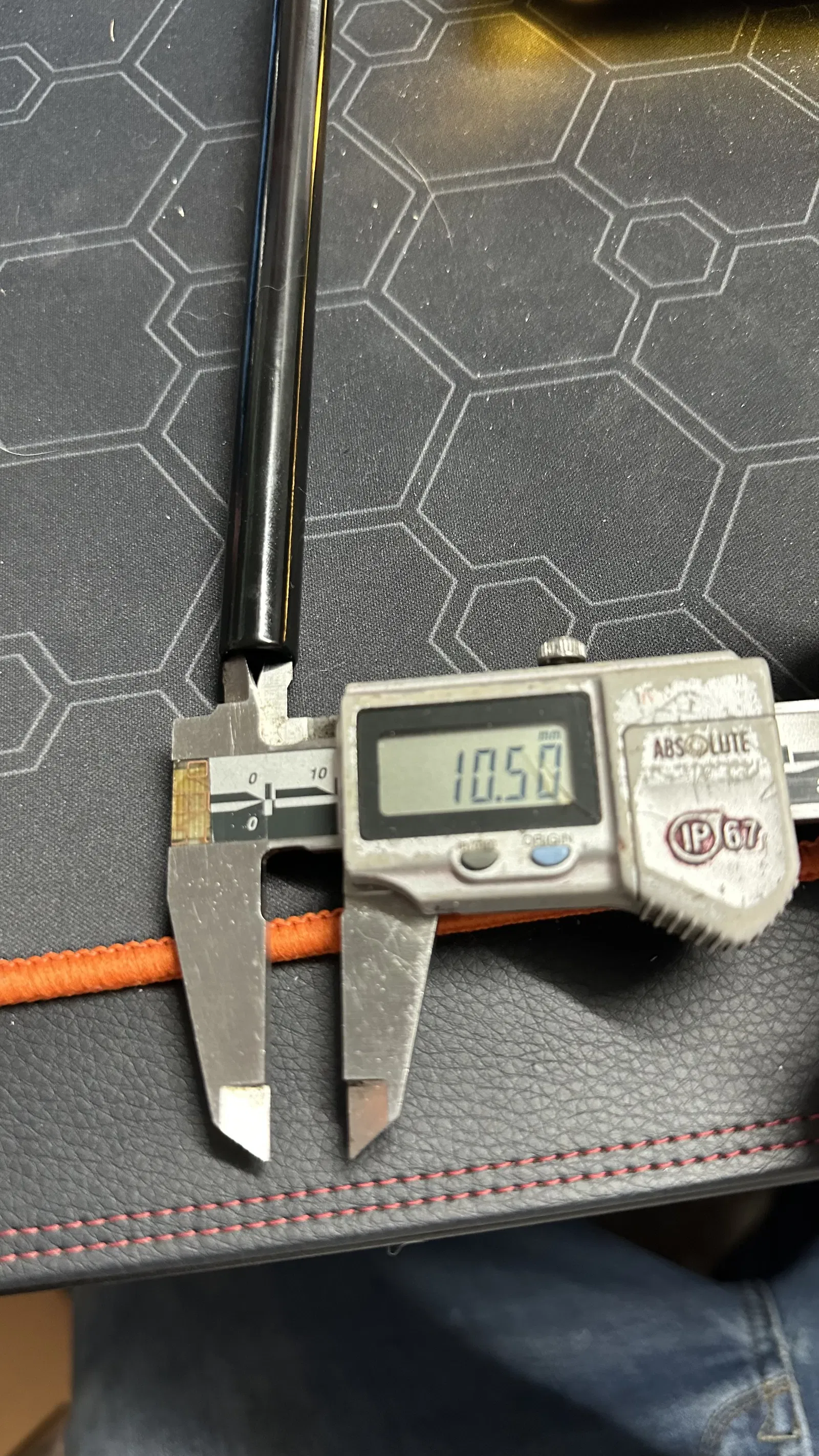

3. Các thanh rod đi kèm có đường kính trong là 11.63mm và mặt bích bên trong là 10.50mm ở hai đầu thanh rod, (sai số ít, tôi nghi ngờ họ giữ dung sai chặt chẽ, vì vậy một lần nữa, khả năng vừa vặn của bạn có thể khác nhau). 6 mảnh bên trong mô hình có mặt bích để khớp với ID bên trong sau mặt bích, chúng có thể hơi cong khi lắp đặt để tăng thêm độ bền.
4. Nhiều kích thước chiều cao khác nhau được bao gồm. Loại 11MM cho phép tôi xoay các cuộn filament khi đặt chúng lên giá đỡ, và sau đó xoay lại để dựng đứng. Nếu vẫn còn quá nhỏ, các phần mở rộng lớn hơn cũng được bao gồm.
5. Phần nhô ra cho phép dễ dàng tháo ra hơn nếu bạn xoay nó trước khi kéo, nó tạo thành một cái tay cầm.
6. Nhắn tin cho tôi nếu có gì không đúng. :)
7. Nếu bạn dùng tất cả những thứ này trên tất cả các thanh rod, hãy cẩn thận, nó có thể làm cho bộ giá đỡ quá cao và không ổn định.
