Nắp cuối LRS-50 cho QUINLED-AN-QUAD

Cái này nhằm mục đích tạo ra một bộ phận tự chứa đáp ứng các yêu cầu về thẩm mỹ cho những nơi không muốn có bảng mạch lộ ra ngoài. Tôi không tìm được giải pháp tốt, nên tôi đã tự tạo ra. Những bộ phận này được thiết kế để cho phép luồn dây cáp / ống luồn cáp cung cấp cái nhìn hoàn chỉnh nơi những người không làm kỹ thuật có thể nhìn thấy. Nó cũng cung cấp sự tách biệt giữa điện áp đường dây và điện áp thấp của các thiết bị đầu cuối của bộ nguồn.

Hiện có hai phiên bản được tải lên:

1. Đế có lỗ 12mm - Cái này được thiết kế để taro ren cho 1/4-NPT để vặn ống luồn cáp / giảm căng. Các tệp STEP cũng đã được cung cấp để người khác có thể sửa đổi theo nhu cầu của họ.
2. Đế có lỗ 14mm - Các lỗ được phóng to thành 14mm để không cần taro ren (nhưng yêu cầu sử dụng đai ốc).

Danh sách các bộ phận cần thiết:

Để gắn QUINLED-DIG-QUAD:

2 - Đai ốc chèn nhiệt M2 (~ 4mm chiều dài tối đa) 2 - Vít đầu pan M2x4mm (chiều dài tối đa ~ 5mm)

Để gắn nắp vào Meanwell LRS-50:

2 - Đai ốc chèn nhiệt M3x3 2 - Vít đầu pan M3x4mm

Để gắn miếng đệm vào Meanwell LRS-50 để nó phẳng

1 - Vít đầu phẳng M3x4mm

Để gắn nắp vào hộp:

2 - Đai ốc chèn nhiệt #6-32 2 - Vít đầu pan #6-32 x 0.5" (có thể có bất kỳ chiều dài nào từ 0.25" đến 1")

Để cố định bộ phận vào bề mặt

2 - Vít gỗ #6

Các bộ phận tùy chọn

Ống luồn cáp / giảm căng 1/4" NPT. Những thứ này có sẵn trên Amazon.

Bộ taro ren ống 1/4" NPT. Đây là kỹ thuật lắp đặt ưa thích của tôi vì nó dễ hơn cố gắng siết bằng đai ốc. Bộ dụng cụ có thể mua từ Harbor Freight Tools với giá dưới 20 đô la. (Mã SKU # 91395 hoặc Mã SKU # 69877)

Hướng dẫn:

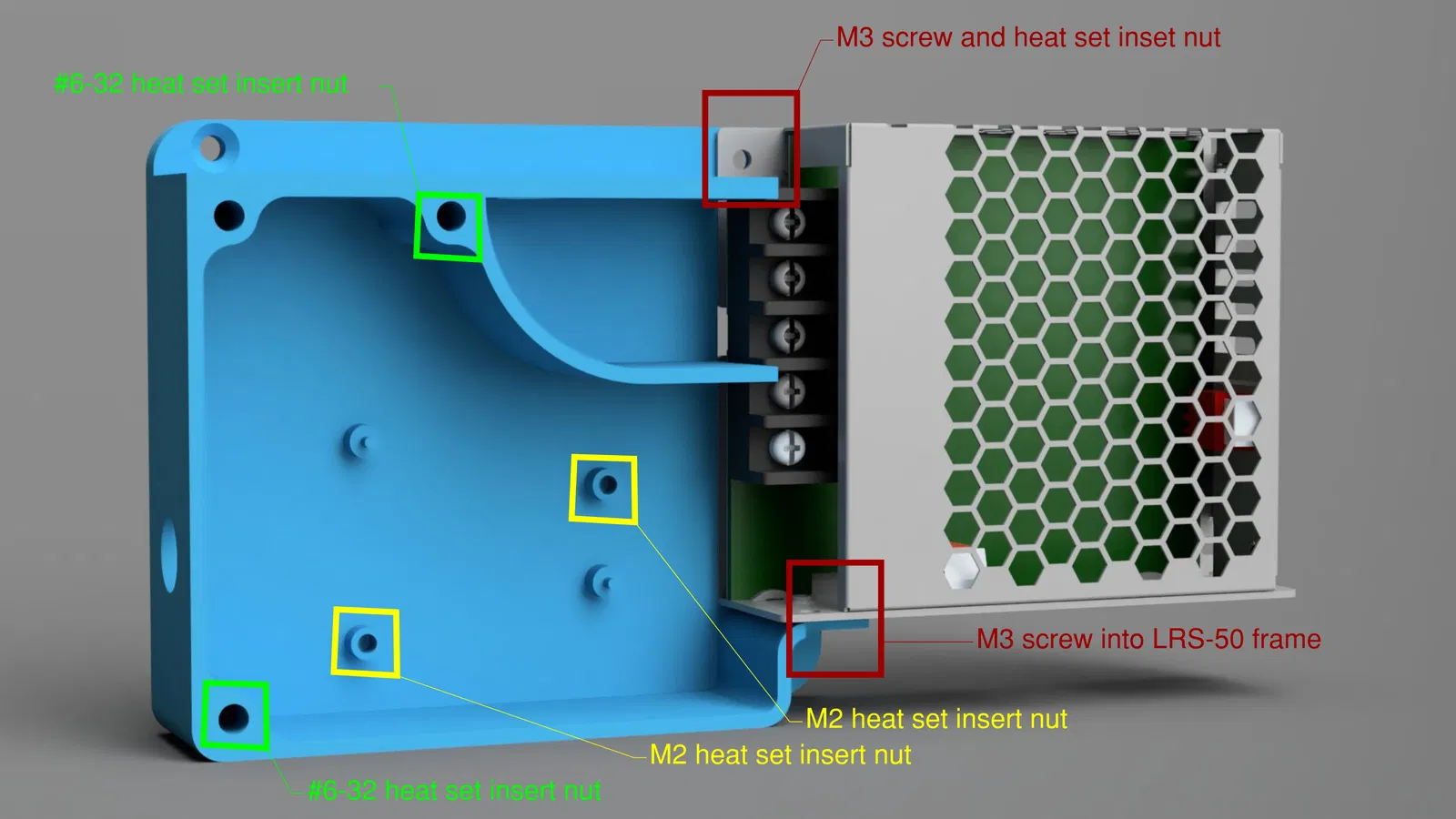

1. In 1 bộ phận đế. Lắp 2 đai ốc chèn nhiệt M2, 1 đai ốc chèn nhiệt M3 và 2 đai ốc chèn nhiệt #6-32.

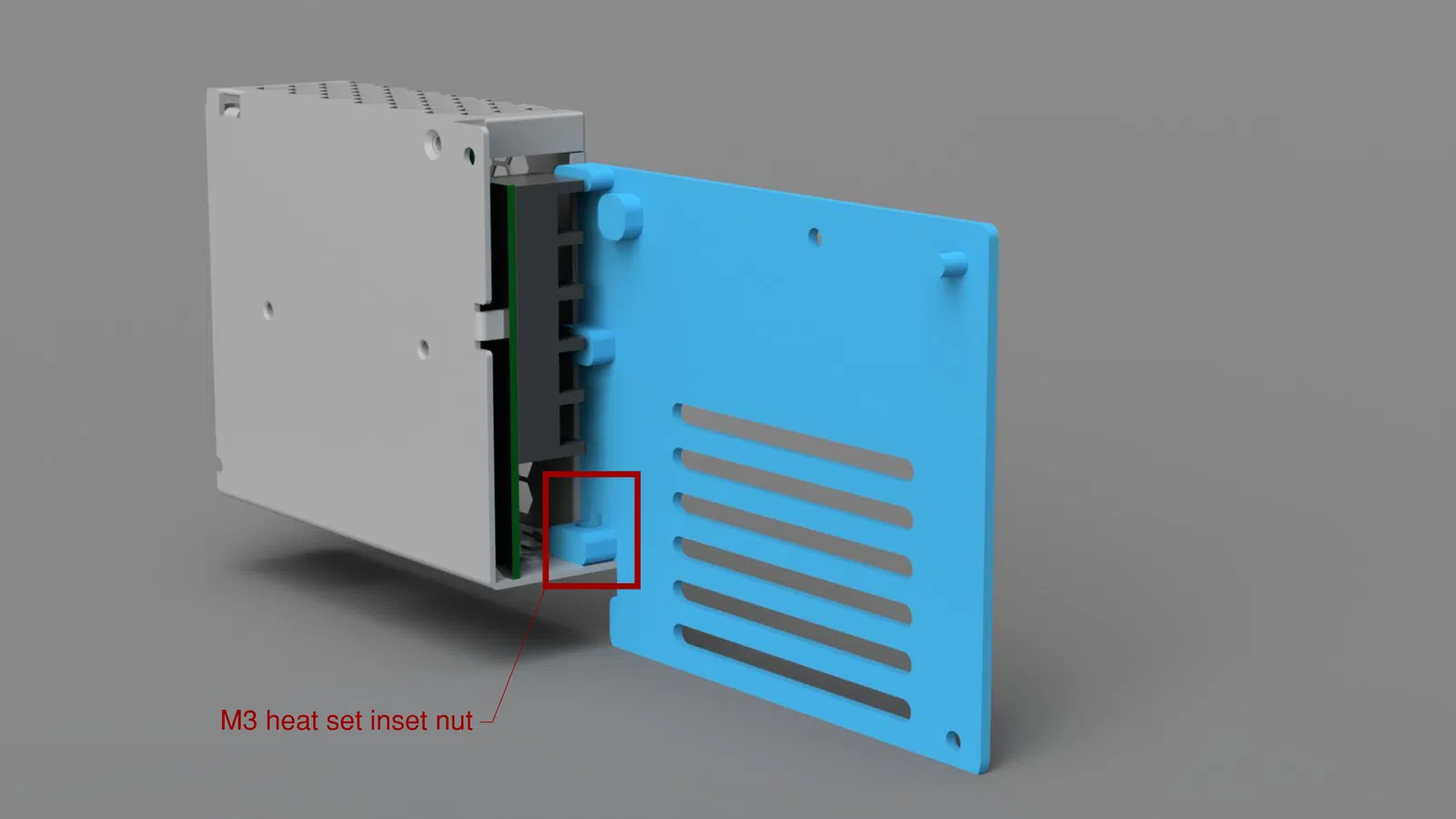

2. In 1 bộ phận nắp. Lắp 1 đai ốc chèn nhiệt M3.
3. In 1 miếng đệm. Gắn miếng đệm vào mặt sau của bộ nguồn bằng vít đầu phẳng M3x4mm.

Cài đặt in:

Chất liệu: PLA Chiều cao lớp 0.20mm 4 lớp tường 3 lớp đáy 3 lớp trên cùng

Câu chuyện

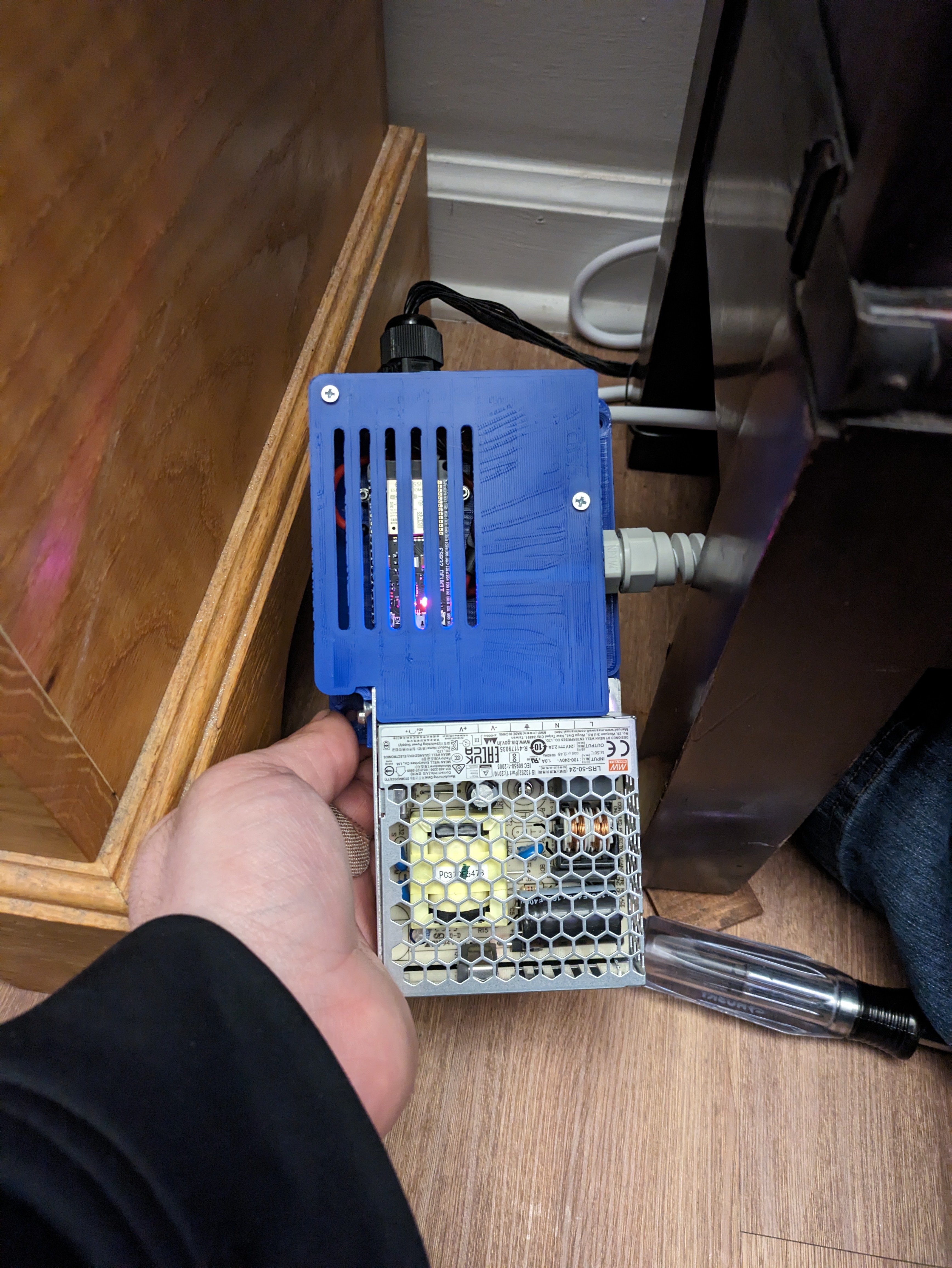

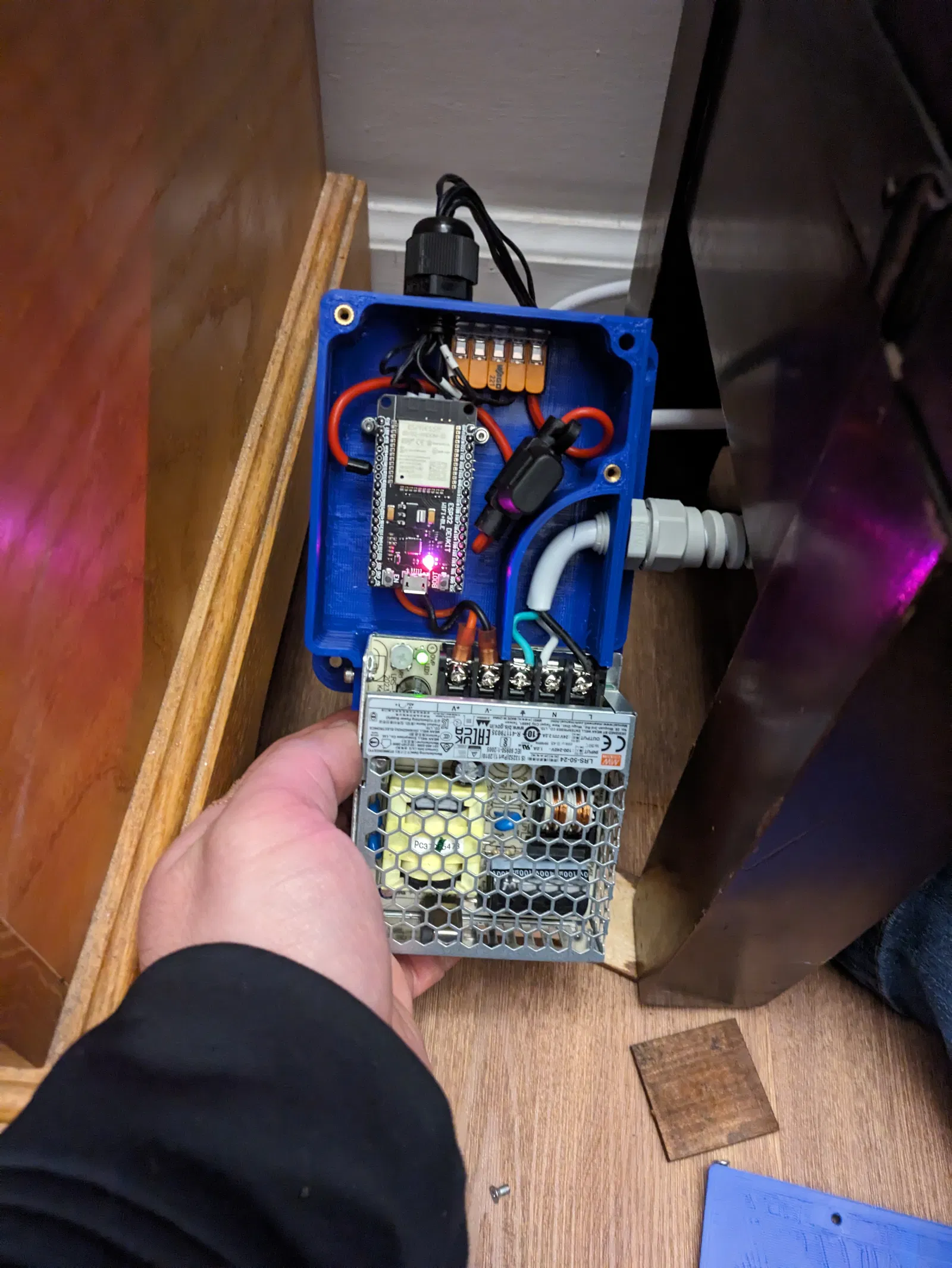

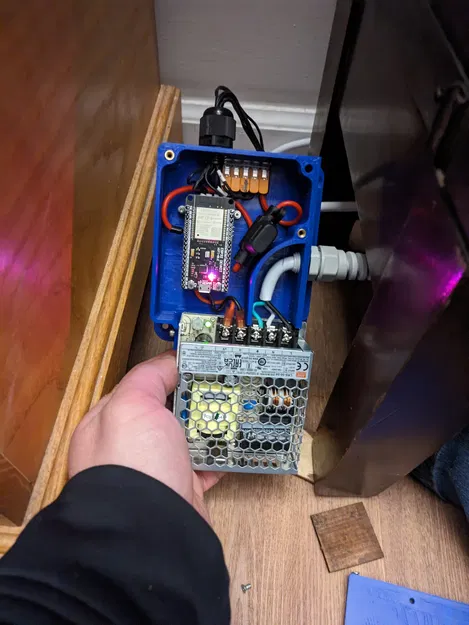

Cha mẹ tôi sưu tầm Thủy tinh Urani, và gần đây đã mua một tủ sách barrister để trưng bày bộ sưu tập của họ. Thủy tinh Urani phát sáng khi được chiếu sáng bằng tia UV, vì vậy họ đã nhờ tôi lắp đặt một số dải đèn LED UV (395nm) để chiếu sáng bộ sưu tập của họ. Tủ sách có 4 tầng, có nghĩa là một bộ QUINLED-AN-QUAD sẽ hoạt động hoàn hảo để cho phép họ bật từng tầng mới khi họ mở rộng bộ sưu tập. Tôi đã mua một số dải 24v và chọn cấp nguồn cho chúng bằng Meanwell LRS-50. Nó hơi quá công suất, nhưng nó cho phép mở rộng trong tương lai nếu họ thêm một tủ sách khác. Tuy nhiên, tôi không tìm thấy nắp phù hợp cho dòng Meanwell LRS-50 bao gồm cả vị trí lắp đặt QUINLED-AN-QUAD, vì vậy tôi đã tự tạo ra nó.

Mặc dù tôi có thể đã sử dụng bộ điều khiển Gledopto, nhưng tôi thích rằng WLED không phụ thuộc vào đám mây để hoạt động. Thêm vào đó, họ đã có một số ánh sáng lót trên WLED và cả hai đều quen thuộc với ứng dụng WLED.
