Cánh trước 3 chi tiết cho WLTOYS 124019

• Nếu bạn thích cánh này và in ra thì cứ tự nhiên để lại một khoản tip nha. Không thì không để lại cũng không sao đâu. Chỉ cần bạn thấy vui là được rồi

• 28/04/21 Cái file tên là 3 element fr wing aoa chng, cái cánh này có góc tấn (angle of attack) ít hơn khoảng 6 độ và có thêm mấy cái thanh giằng nhỏ ở giữa cánh giúp cánh in dễ hơn rất nhiều vì chúng giúp cho filament bắc cầu qua các lớp đầu tiên của mép cánh khi in. Tôi đề nghị bạn nên in cái này nha

Cái cánh này gắn vừa với cái tháp giảm xóc zin (stock shock tower). Nó không gắn vừa với cái tháp giảm xóc độ (upgrade shock tower) của wltoys.

Đây là một bản remix từ thiết kế này https://www.thingiverse.com/thing:4745930. Tôi không làm cách nào để bật tùy chọn remix trên thingiverse lên được hết.

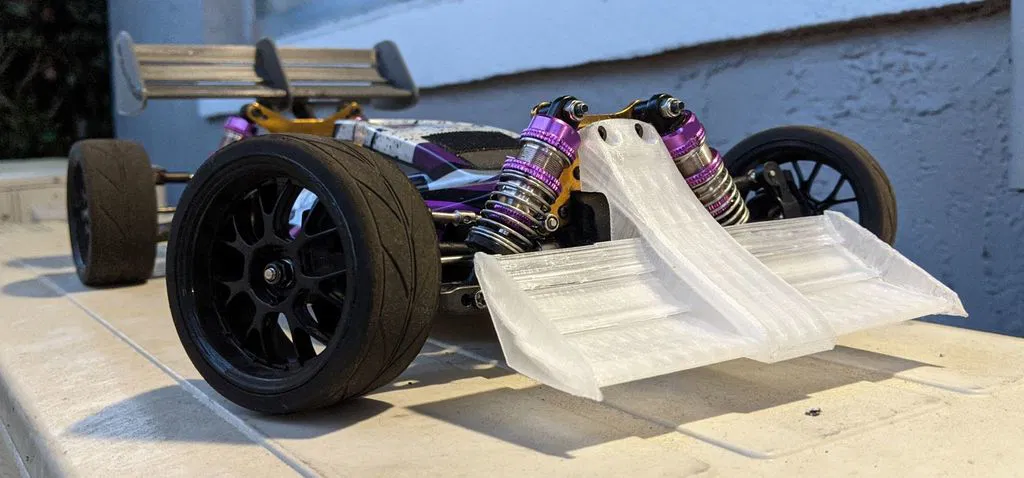

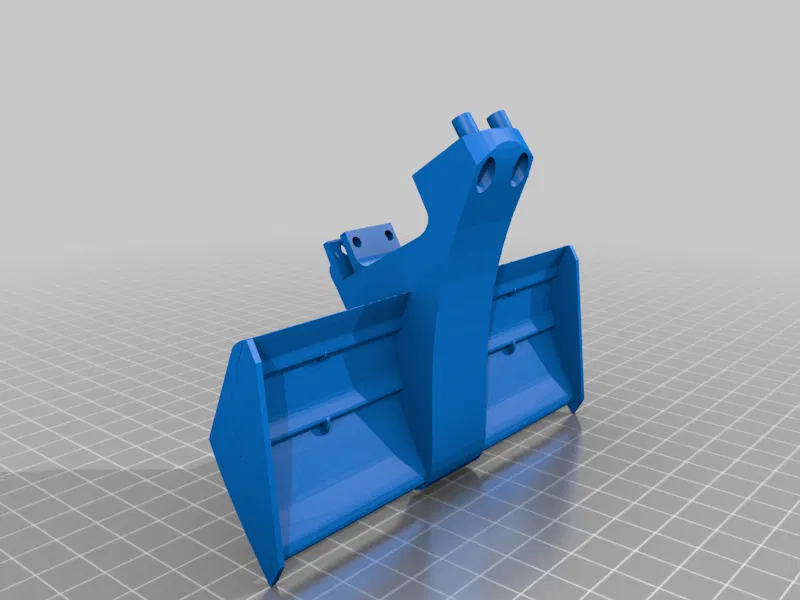

Tôi đã thiết kế cái cánh này trong Tinkercad bằng cách sử dụng công cụ hình dạng đùn (extrusion shape tool) để tạo hình dạng tiết diện khí động học cho cánh. Khi lắp cánh vào xe, tôi bắt ốc hai cái ở trên cùng trước (bạn phải khoan lỗ trên tháp giảm xóc lên 3mm để ốc m3 vừa) rồi mới lắp hai con ở dưới vào. Hữu ích nhất là nới lỏng hai con ốc phía sau hai con ốc mà bộ phận gắn kết nối vào. Nó giúp trượt cái phần dưới vào dễ hơn. Tại thời điểm này, từ từ vặn hai con ốc phía trên vào trong khi đảm bảo bộ phận dưới không bị kẹt. Tôi dùng súng hơi nóng ở khoảng 210F để làm nóng nhẹ phần dưới để nó trượt hết vào và định hình theo độ nghiêng nhỏ trên khung xe. Gắn đai ốc tự khóa (locknuts) vào hai con ốc phía trên và làm lại ốc ở phía dưới, và đừng quên siết lại hai con bạn đã nới lỏng phía trước.

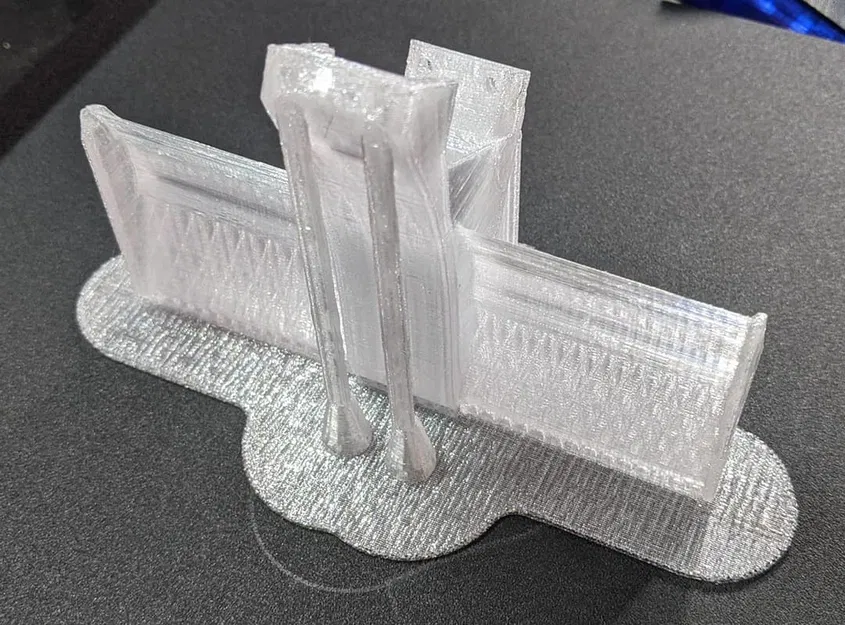

In bằng Sainsmart Petg 240 đầu phun và 70 nhiệt bàn, sử dụng đế (raft) và hỗ trợ chạm mặt bàn in (support touching build plate) chỉ hỗ trợ các lỗ lắp. Nếu bạn không dùng đế thì diện tích tiếp xúc nhỏ của cánh với bàn in có khả năng sẽ làm nó bị vênh và cong. Không tệ nếu bạn thêm một bộ phận hỗ trợ tùy chỉnh dựa vào phần đế để có độ ổn định tốt hơn nhưng tôi quên mất và nó vẫn in ra ổn. Nếu bạn không tự tin vào khả năng bắc cầu của mình, bạn có thể bật hỗ trợ mọi nơi (supports everywhere) để hỗ trợ từng bộ phận cánh. Cuối cùng tôi đã in mà không cần hỗ trợ mọi nơi và máy in của tôi đã bắc cầu tốt phần bắt đầu của mỗi bộ phận cánh.

• Tôi đề nghị in cái này với 4 lớp tường và 15% độ dày ruột (infill).

Cài đặt in

Máy in:

Sovol SV01

Đế:

Có

Hỗ trợ:

Có

Độ phân giải:

.28

Độ dày ruột:

20

Nhựa in:

Sainsmart Petg

Trong suốt

Danh mục: Xe R/C
