Vỏ Đầu Phun Bambu Lab P1S/P1P

CHỈ DÀNH CHO NGƯỜI CÓ KINH NGHIỆM THỰC HIỆN THÔI!

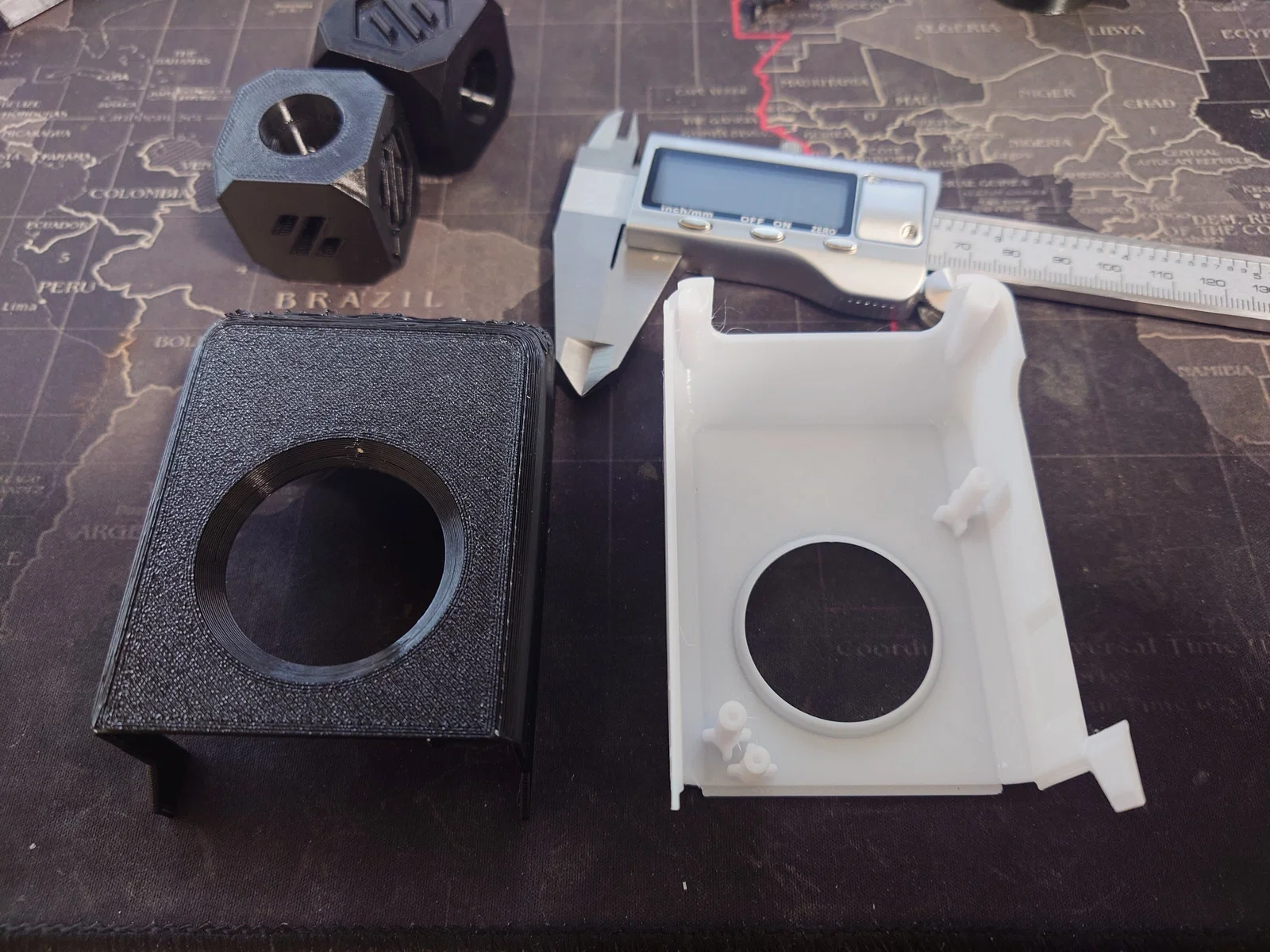

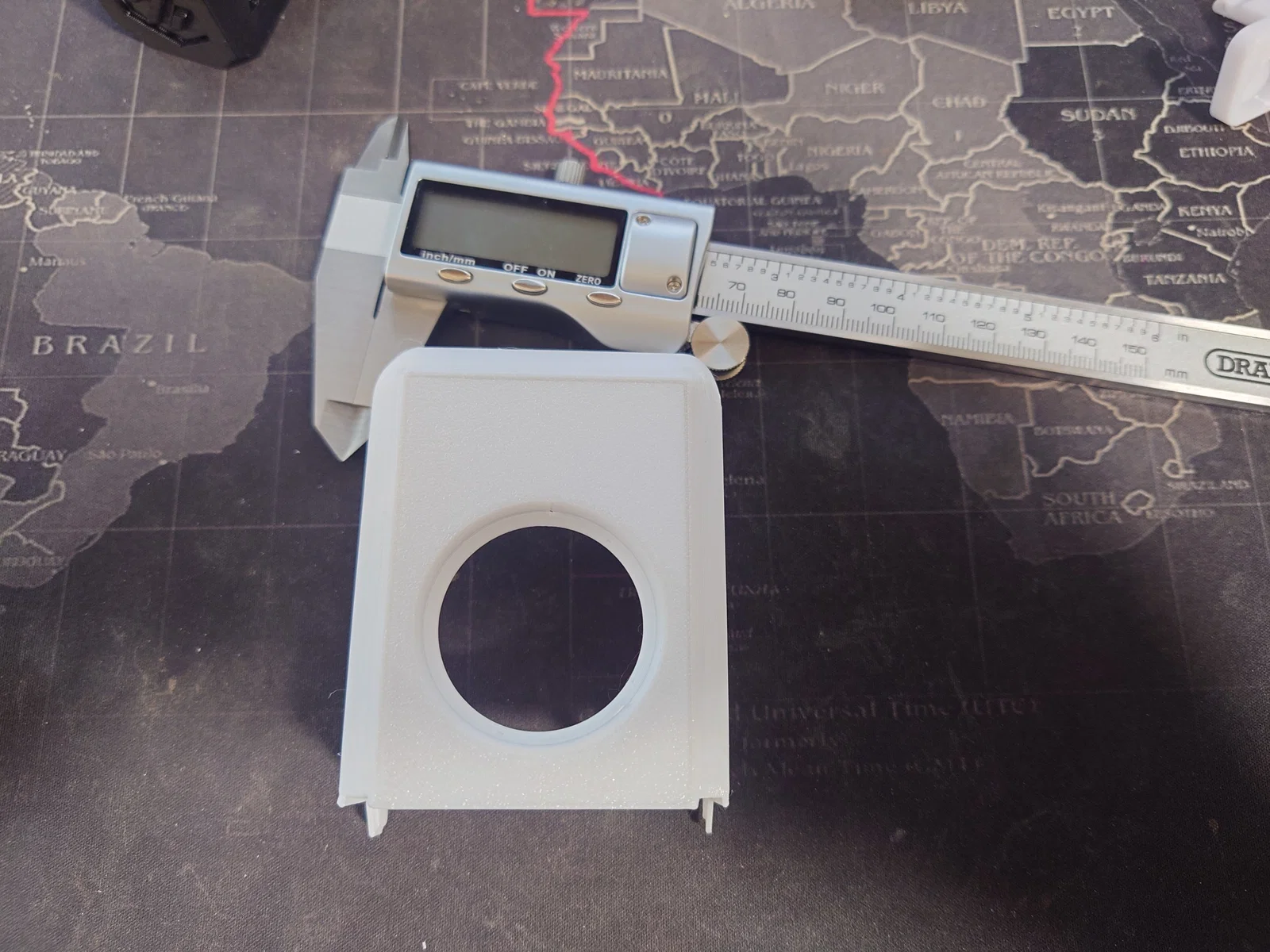

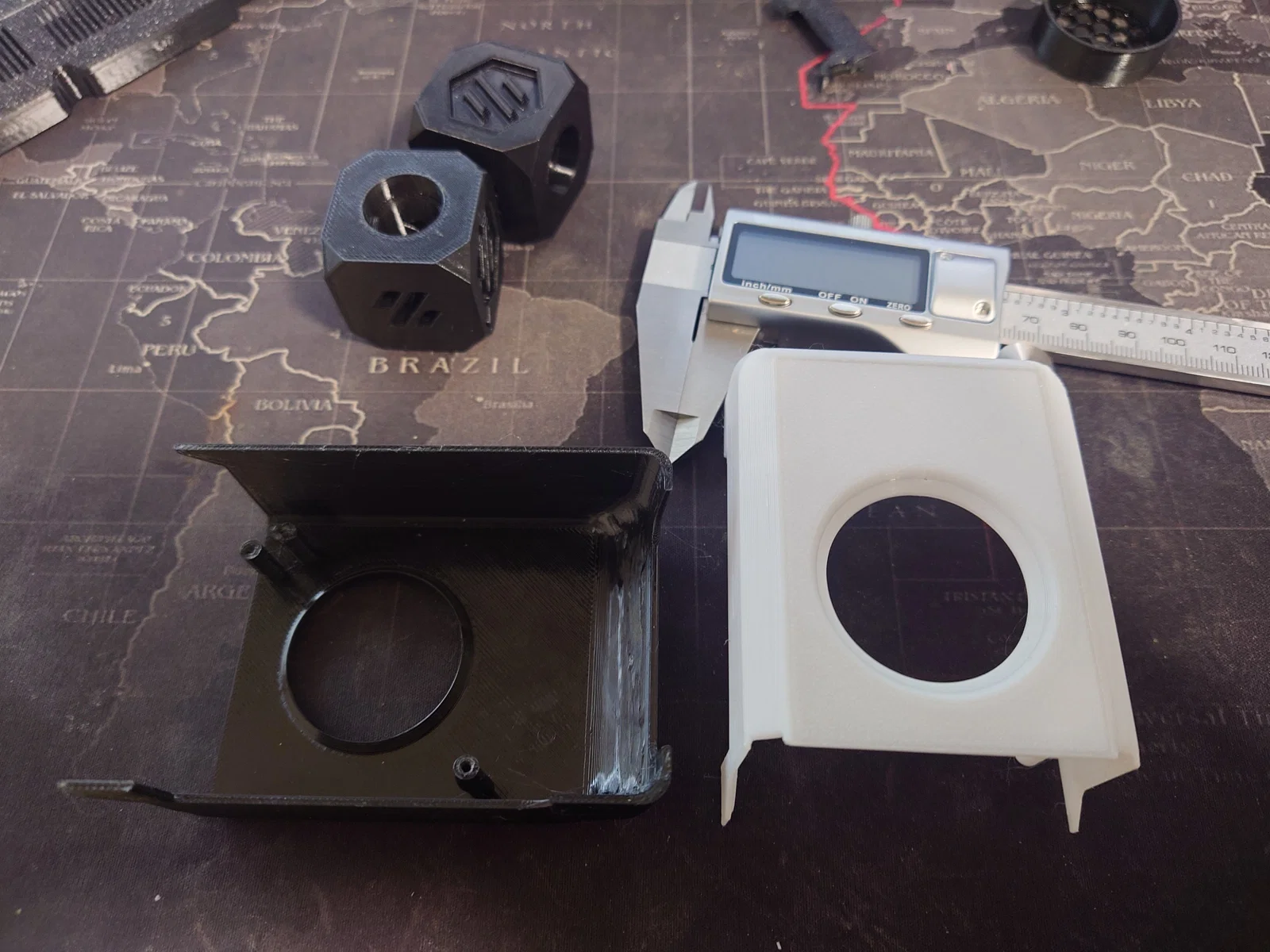

Tôi đã tự mình 'nhắm chừng' tạo ra mô hình này trong Fusion 360, chỉ với một chiếc thước kẹp và rất nhiều lần nheo mắt. Tôi sẽ không cung cấp file STL, STEP, hay 3MF cho bộ phận này, vì chỉ những ai quen thuộc với Fusion 360 và có năng lực sử dụng nó mới nên thử dùng bộ phận này.

Tôi thành thật yêu cầu các bạn remix lại mô hình này, để sửa chữa mọi vấn đề (nếu có) và mở rộng nó để làm cho nó mạnh mẽ hơn, đáng tin cậy hơn, có thể mở rộng, thiết thực hơn, v.v.

Tôi hình dung ra một bộ phận kết hợp hoàn chỉnh giữa ống dẫn khí làm mát và vỏ đầu phun, bao gồm các tùy chọn cho quạt gắn cố định, v.v., nhưng tiếc là tôi không phải là người phù hợp cho nhiệm vụ đó.

Một số vấn đề đã biết với bộ phận này:

• Có những vết cắt ngẫu nhiên ở mép trước do tôi không thể thực hiện các đường cắt sweep.
• Các lỗ nam châm phía trên hơi 'trôi nổi' ở đó, vì tôi không thể làm cho các ống nam châm không bị lồi ra mặt ngoài của vỏ.
• Các lỗ vít có thể quá lớn, hoặc quá nhỏ, và rất cần sự hỗ trợ của các ốc ren cấy bằng đồng thau.
• Các góc lượn (fillets) ở hai 'tai' dưới cùng nằm sai vị trí và sai hình dạng.
• Các vát mép (chamfers) ở mặt trước và mặt trên không khớp với bộ phận OEM, và tôi không chắc liệu chúng có thực sự cần thiết hay không.
• Các khe thông gió ở cạnh trên không giống OEM, vì tôi không thể làm sao tái tạo được hình dạng, nhưng tôi cũng thắc mắc tại sao những khe thông gió này lại có ở đây, vì P1S không có mạch đèn LED logo BL (điều này cũng KHÔNG được tính đến trong mô hình này).
• Dung sai xung quanh các giá đỡ nam châm cũng đáng ngờ, và có thể cần xử lý sau hoặc sửa chữa trong Fusion.
• Thứ tự các bước trong mô hình này hơi lộn xộn.
