Bánh xe thay thế cho Landroid M500Plus WR165E

Thêm 10/11/2025 V3 trung tâm vành không có các bộ phận kết nối (Schraubverbinder) (Felgenschüssel ohne Schraubverbinder) và lốp phù hợp với các chỉ số ren M3. Việc in các ren bằng tpu có thể thất bại nhưng bạn có thể chỉ cần vặn chúng vào. Các ren cho PLA hoặc PETG hoặc các loại khác nên hoạt động. STL và STEP có sẵn.
Do đó chỉ cần 12 M3x15 - M3x20.

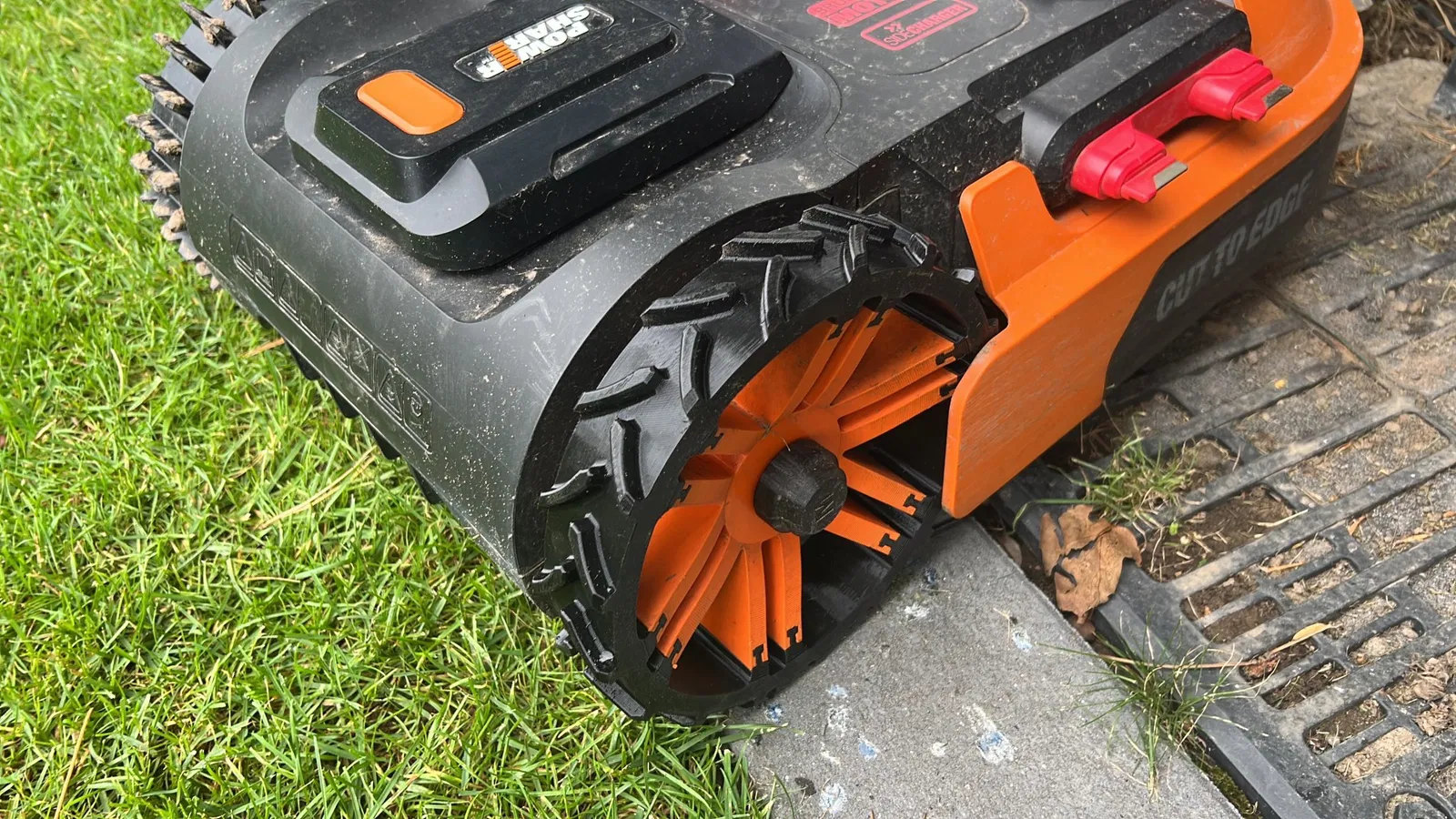

Thêm 27/08/2023: Lốp V3 theo kiểu xe kéo. !!Cảnh báo!! cần cả bên trái và bên phải do mẫu lốp!

Thêm 20/05/2023: bánh xe hoàn chỉnh nếu chỉ sử dụng một vật liệu để in tất cả trong một.

Tôi đã gặp vấn đề với các bánh xe nguyên bản trên chiếc landroid của tôi khi nó đào hố vào cỏ trong các tình huống khác nhau (góc, dốc).

Tôi đã thấy các mẫu khác nhau trên thingiverse nhưng không thích những gì tôi tìm thấy nên tôi đã thiết kế cái này.

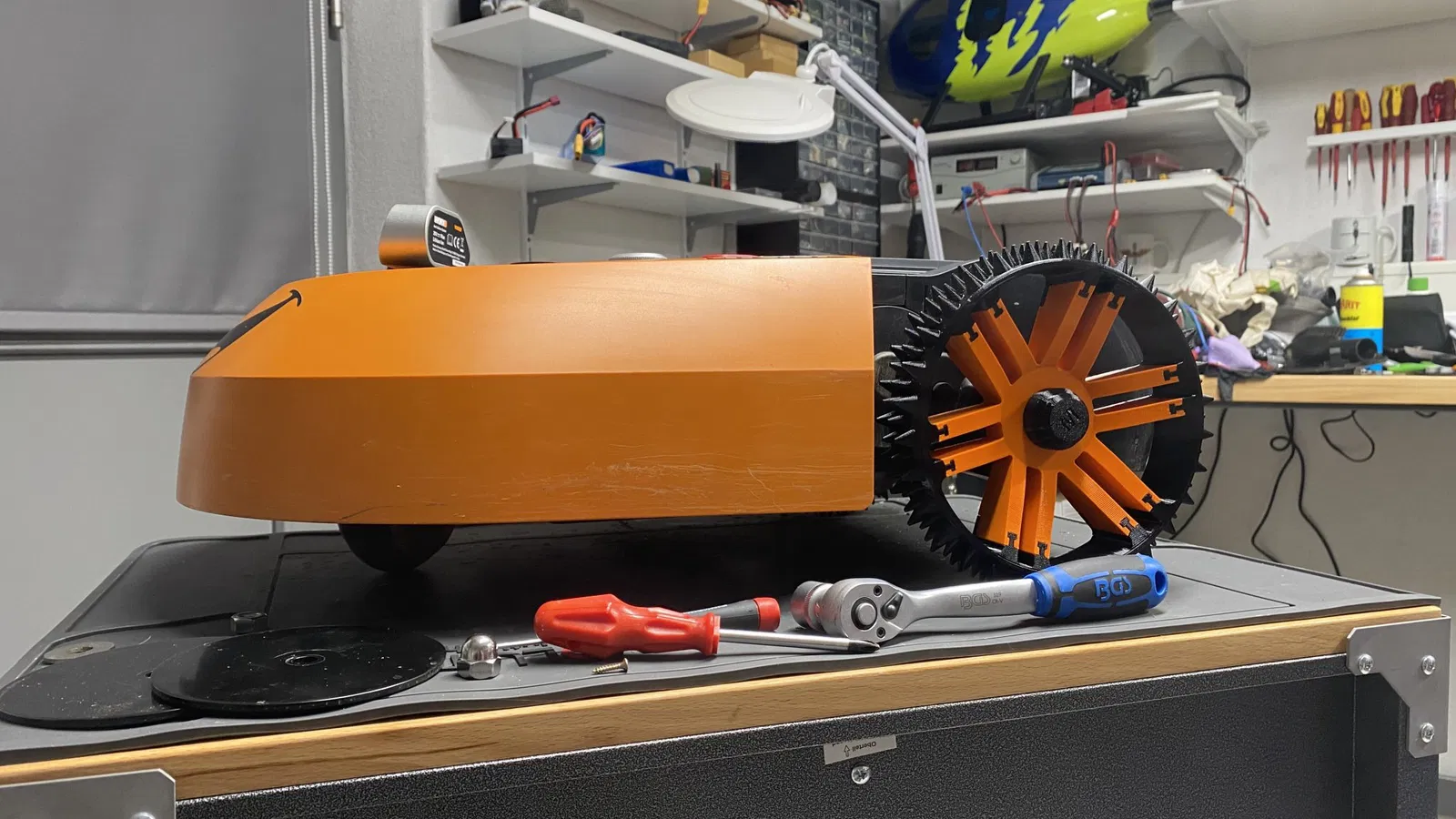

Nó có đường kính lớn hơn một chút nhưng cùng chiều rộng với bánh xe nguyên bản.

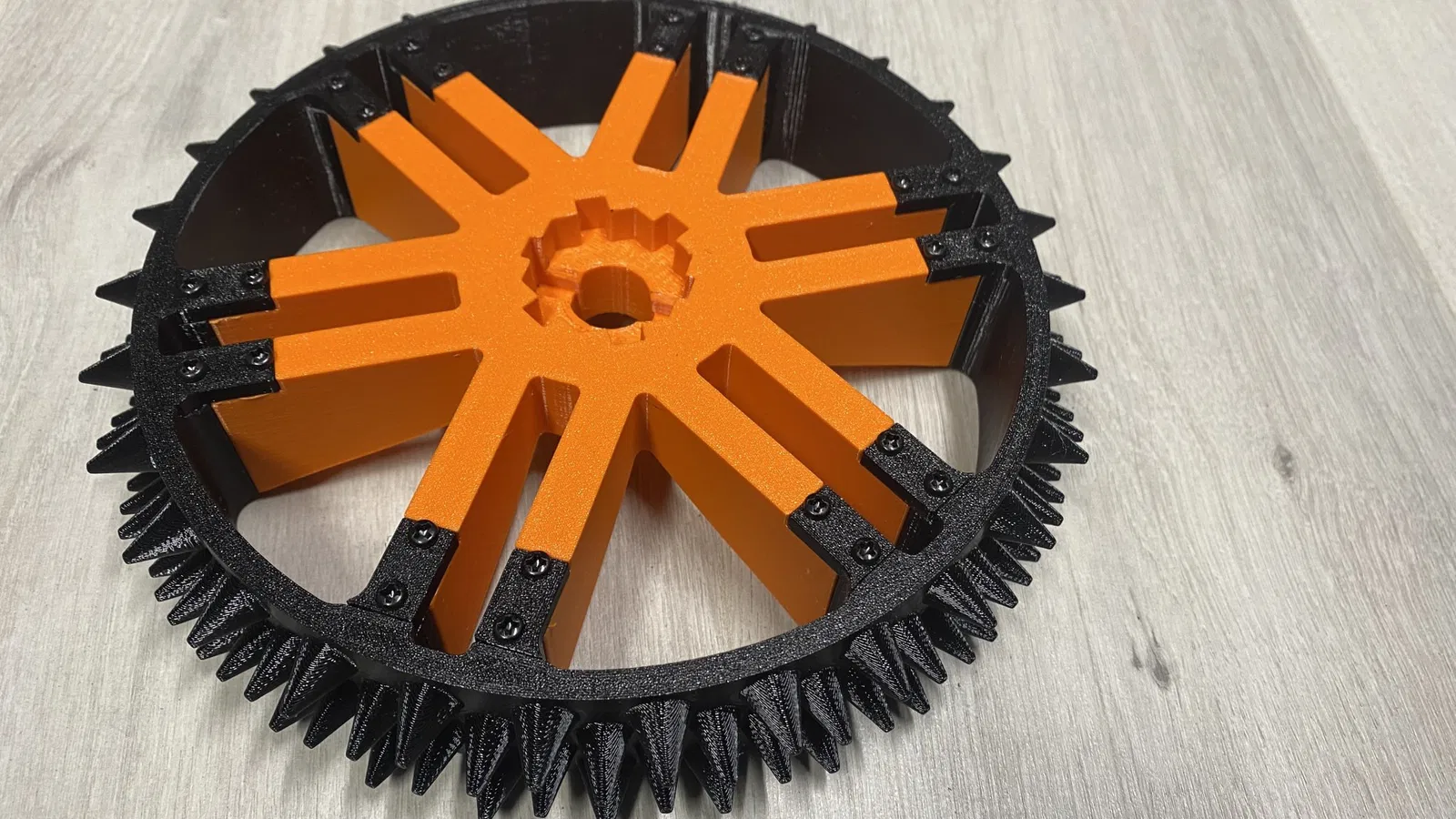

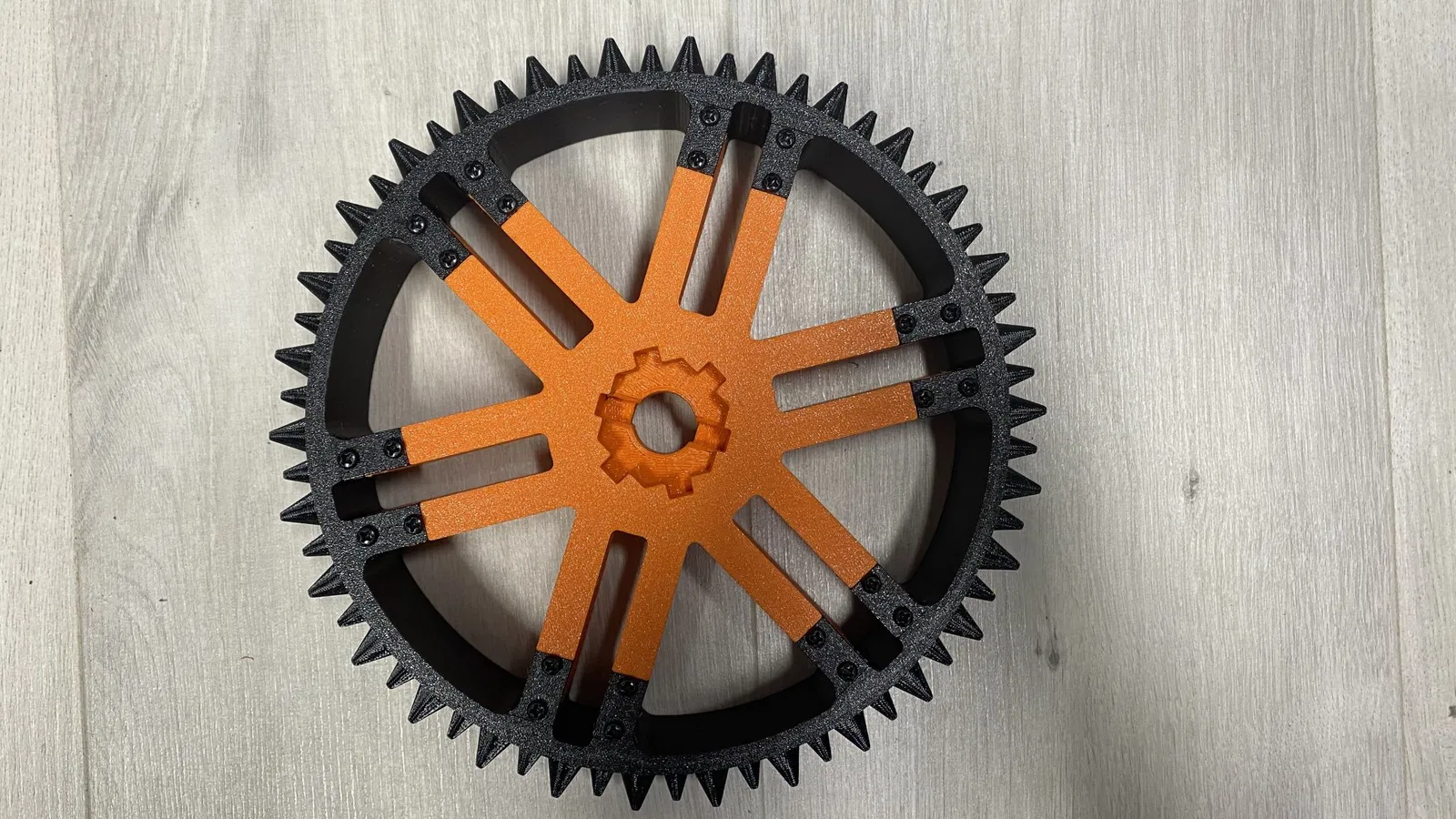

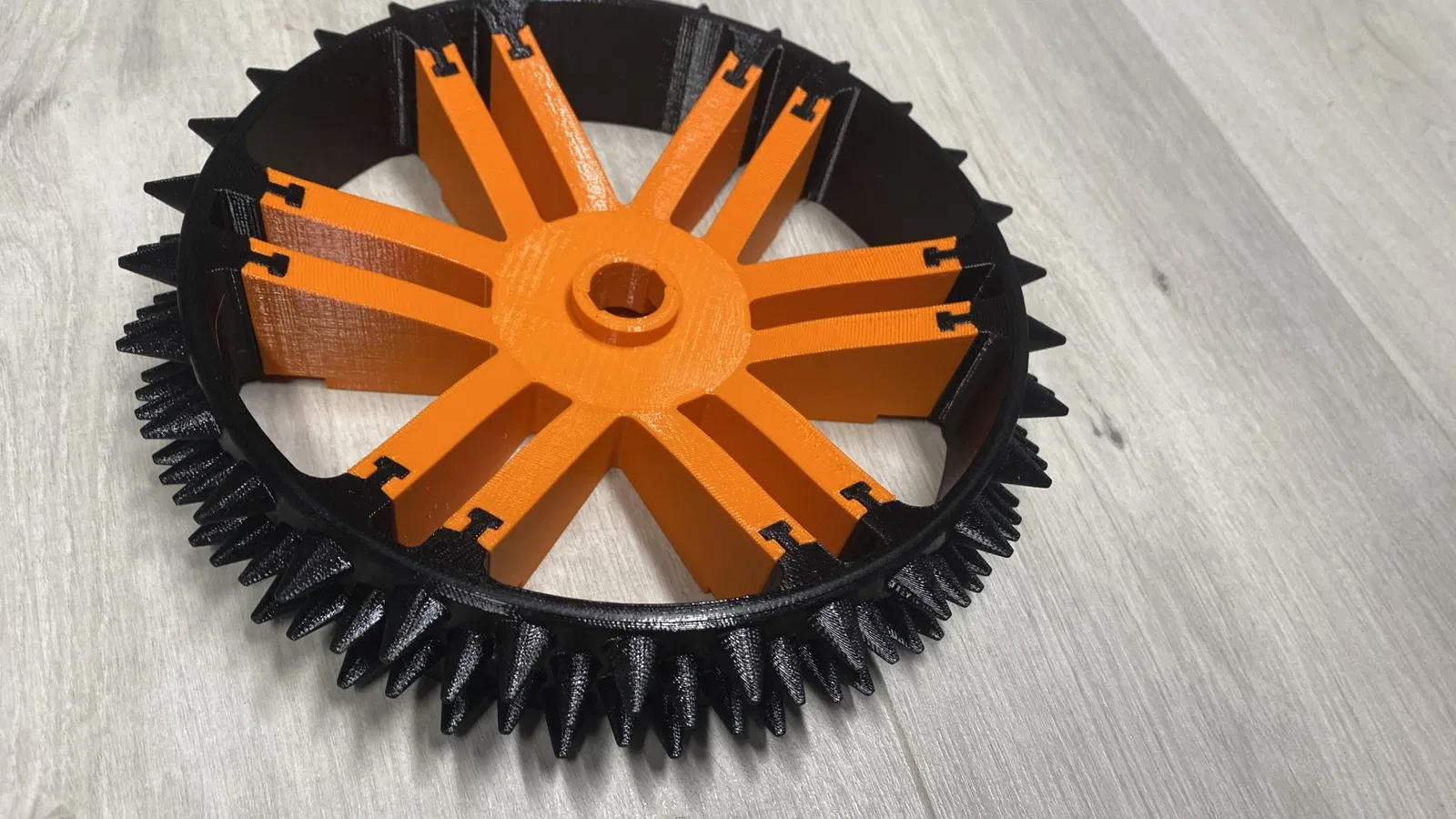

Vì tôi không chắc liệu các mũi nhọn có đủ bền hay không hoặc tôi có cần cải thiện mẫu hay không, tôi đã xây dựng nó thành hai phần chỉ cần ghép lại với nhau và sẽ được giữ bằng các vít tự khoan để dễ dàng thay đổi nếu cần.

Tôi đã in mọi thứ bằng PETG, 0,25 lớp, 10% độ đầy, 4 viền.
Cần hỗ trợ cho phần trung tâm và các khu vực vặn vít… tất nhiên hãy đặt mặt phẳng lên bề mặt in.

Cho một bánh xe, tôi đã sử dụng:
- 24 vít tự khoan M3x10mm
- Đai ốc M10 (định mức) DIN934
- 1 vòng đệm 29,5mm đường kính ngoài, 10,5mm đường kính trong, 2,5mm độ dày (tôi có những cái này trong xưởng của mình)

Lắp ráp:

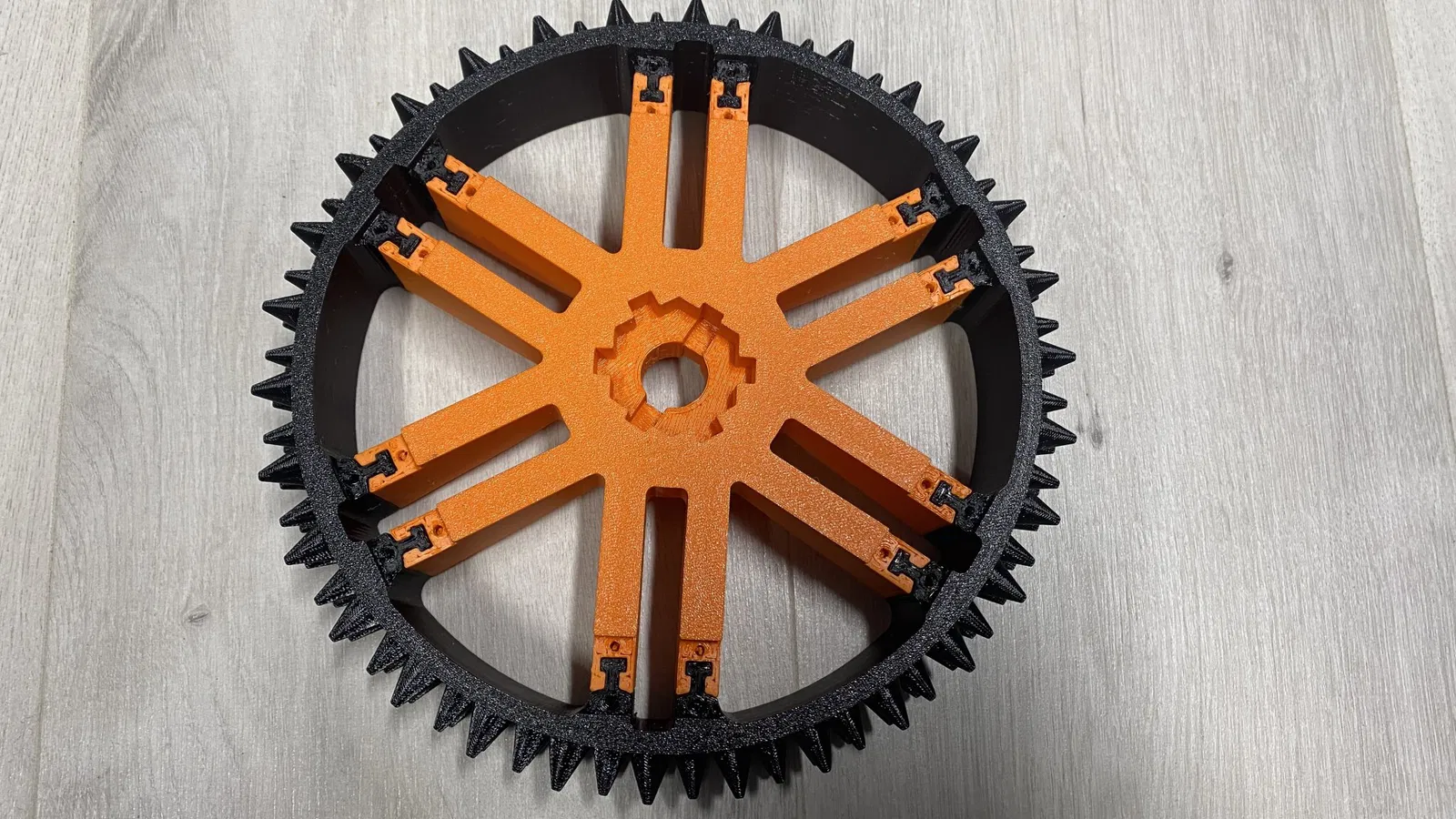

Sau khi loại bỏ một số sợi, lốp và phần trung tâm khớp với nhau một cách mượt mà. Các mặt vặn vít được hỗ trợ cần phải được mài để có một mặt phẳng nhẵn mịn và khít từ cả hai phần.
Tôi đã sử dụng một chút loctite để giữ các đai ốc.

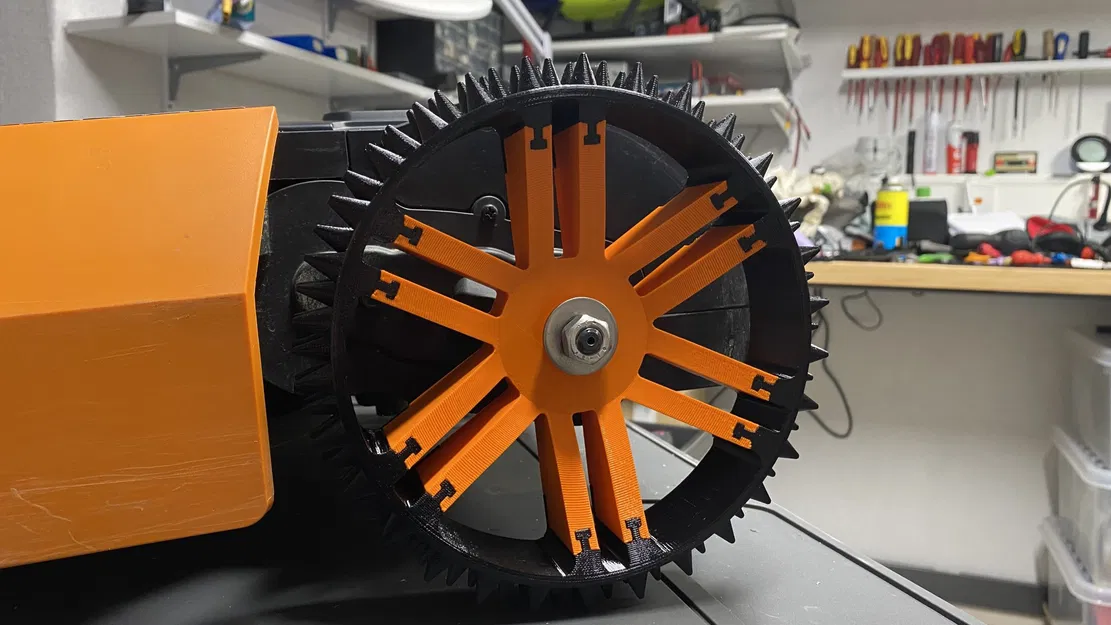

Nắp đai ốc:

hãy lưu ý rằng điều này sẽ không vừa với đai ốc nguyên bản vì nó nhỏ hơn đai ốc DIN tiêu chuẩn. Vừa hoàn hảo với đai ốc hex DIN934 M10 của tôi.

Lái thử:

Tôi đã thực hiện lần chạy đầu tiên hôm nay và có vẻ như nó hoạt động hoàn hảo trên cỏ. Khi máy cắt cỏ cần phải vượt qua con đường lát đá cuội của tôi đi qua sân sau, nó gặp chút khó khăn vì ít độ bám trên những viên đá... nhưng nó đã quản lý khá tốt. Leo dốc và xuống dốc trên cỏ thì tốt hơn nhiều so với máy nguyên bản nhưng kém hơn trên con đường đá.

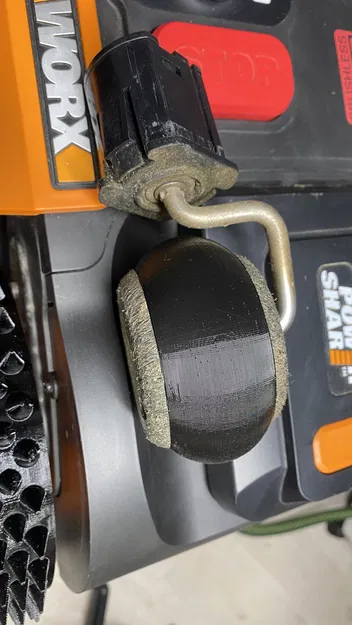

Bánh trước:

nó có đường kính lớn hơn bánh nguyên bản. Tôi đã in bằng TPU trung bình. Vì TPU không dễ dàng... máy Anycubi I3M của tôi gặp rất nhiều khó khăn nên tôi đã in nó bằng MK3s+ và kết quả ra rất tốt.
