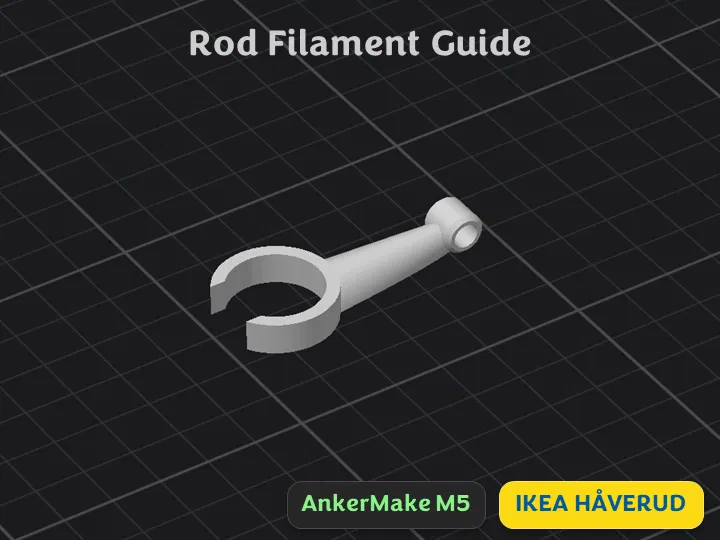

Dẫn dây tóc (IKEA HÅVERUD) cho thanh tròn (dành cho AnkerMake M5)

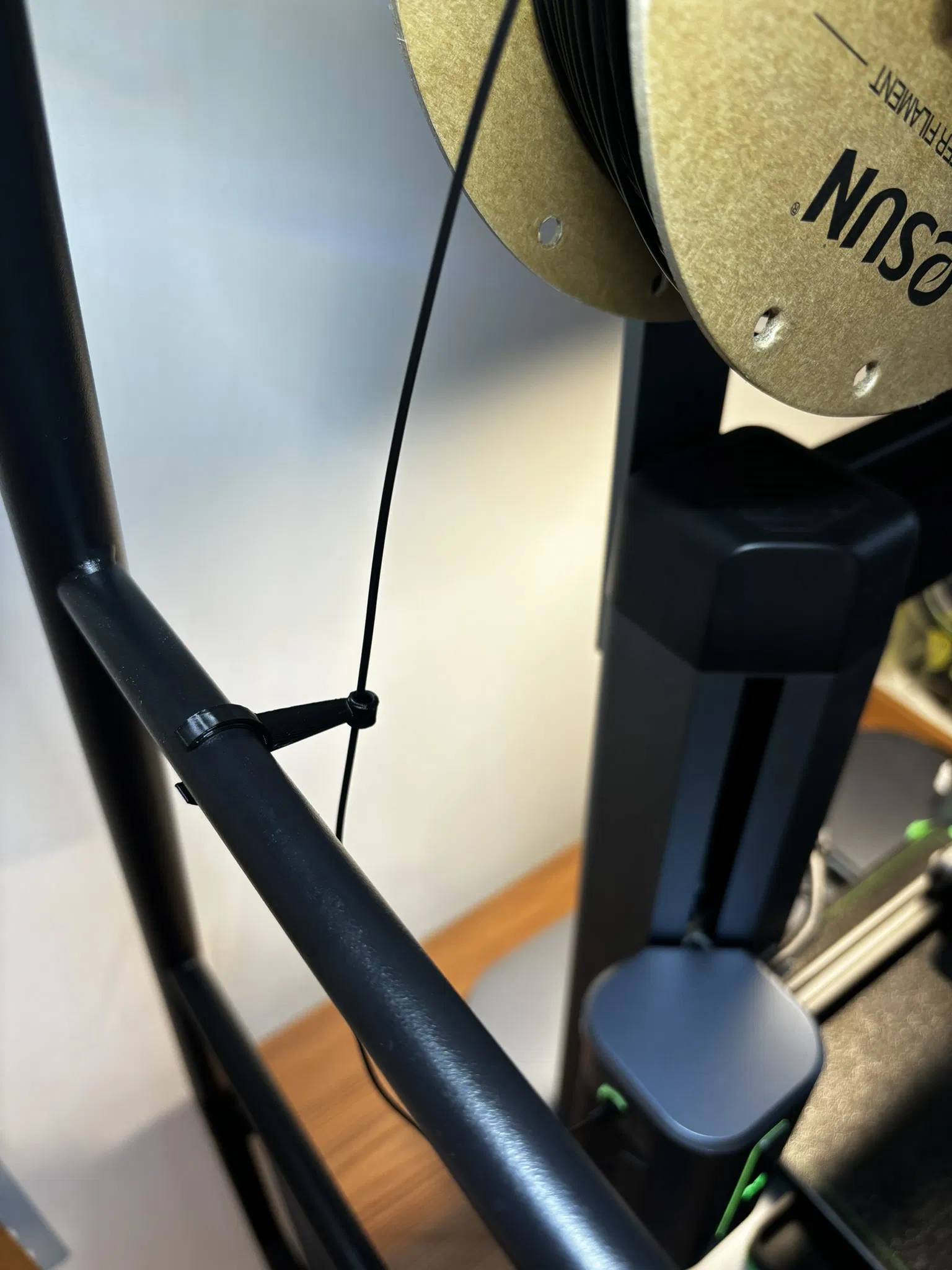

Tôi tìm kiếm một cái dẫn dây tóc sau khi lắp cái giá đỡ cuộn dây AnkerMake M5 tuyệt vời của @3DNystad này, nhưng hầu hết đều khá cồng kềnh và tôi đã có sẵn một cái thanh tròn ở đúng độ cao vì máy in của tôi đặt trên bàn đứng IKEA HÅVERUD.

Máy in

In trên AnkerMake M5, được thiết kế và thử nghiệm đặc biệt cho chiều cao cuộn dây khi nó được gắn ở bên trái, phía trên.

Mẫu

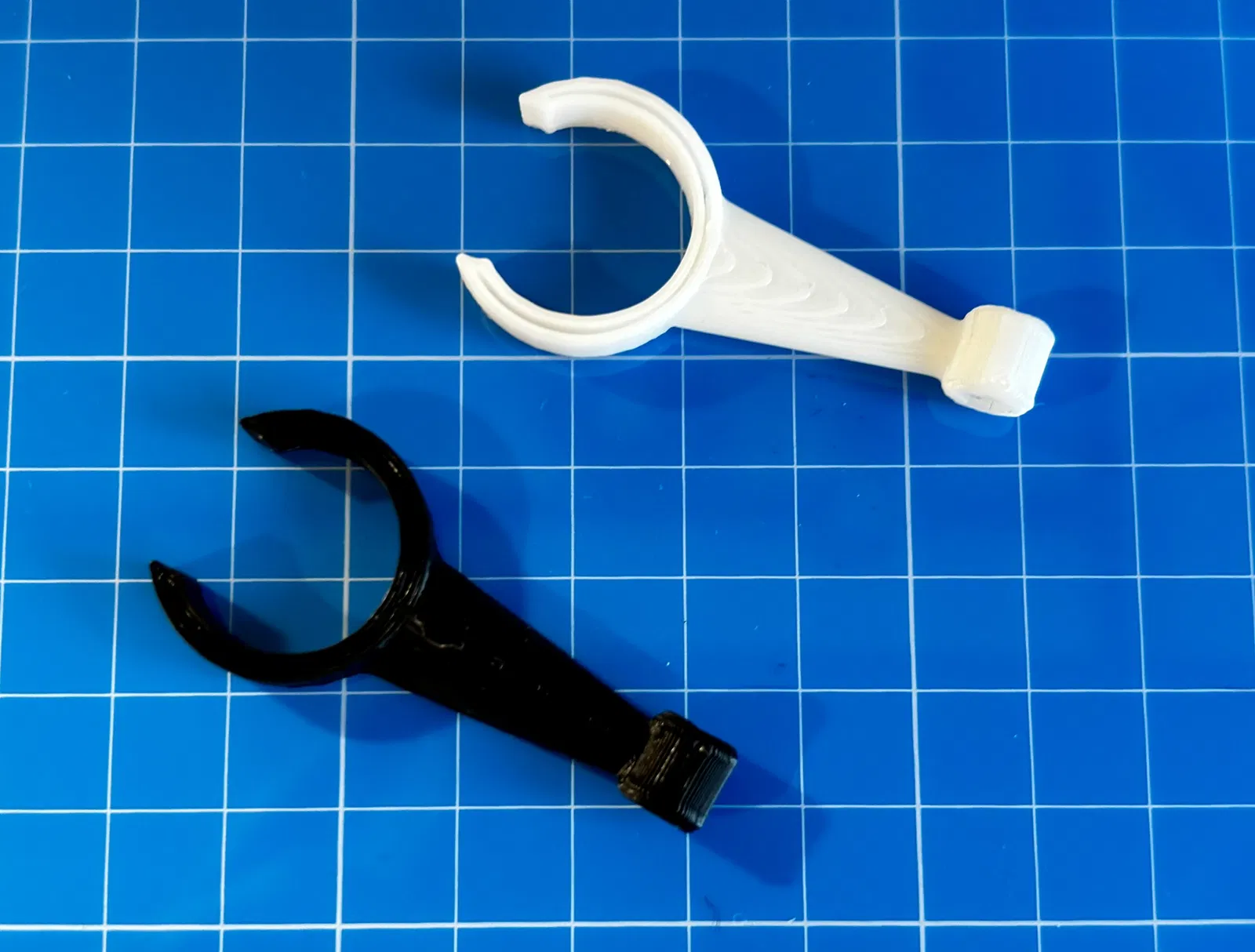

Có 2 mẫu có sẵn:

• Dẫn dây tóc
• Khuyên dùng: Dẫn dây tóc (không cần hỗ trợ)

Tôi bắt đầu thiết kế một mẫu trong TinkerCAD cần có hỗ trợ, mà tôi vẫn nghĩ là phiên bản đẹp hơn. Tuy nhiên, xem xét đây là một bộ phận chức năng chủ yếu được nhìn từ phía trước, tôi cũng đã thiết kế một phiên bản đơn giản hóa không cần hỗ trợ. Tôi có thể làm một mẫu có chèn nam châm trong tương lai tùy thuộc vào việc mẫu này giữ được bao lâu theo thời gian.

Cài đặt

• Vật liệu: PLA/PLA+
• Độ phân giải (chiều cao lớp): 0.16-0.2mm
• Hỗ trợ: Hỗ trợ hữu cơ, ngoại trừ phiên bản không cần hỗ trợ
• Lòng trong (infill): 15-20%, Cubic (hoặc loại ưa thích khác)
• Hậu xử lý: Tôi đã dùng một cái dũa hình nón để làm sạch bên trong lỗ nơi dây tóc đi qua

Thêm

• Cho đường kính thanh tròn: ~ 15.5mm
• Chiều cao thanh tròn so với đáy máy in: 49cm
• Đỉnh cuộn dây so với đáy máy in: 71.5cm
