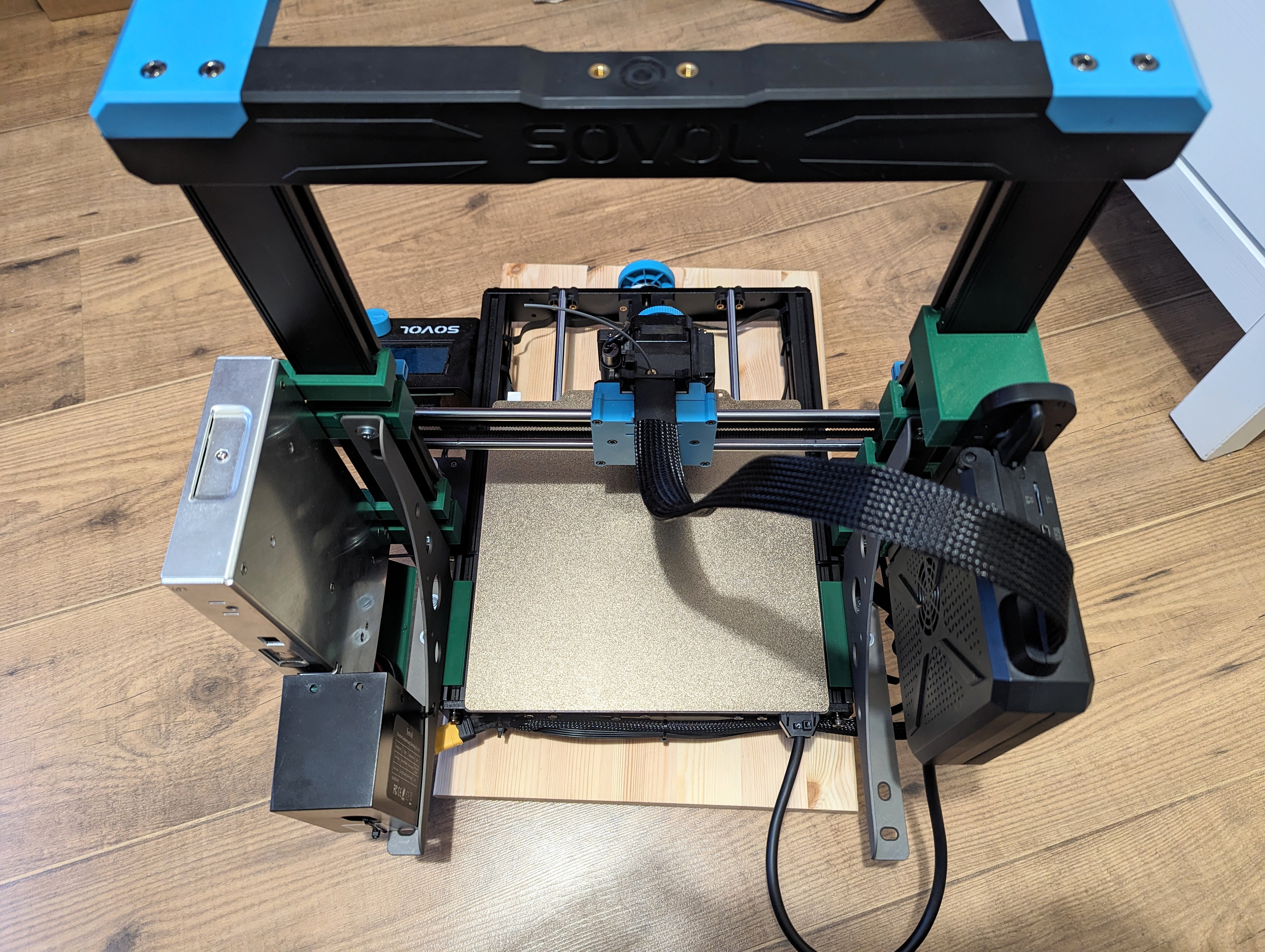

Giá đỡ khung máy Sovol SV06 / SV06+ giúp khung chắc chắn hơn

Đối với SV06(+) phần gắn khung chính lên thân máy có thể là một điểm yếu nghiêm trọng. Nó được bắt vít từ bên cạnh và có thể gây ra rung lắc khi nhấc nó lên khỏi thanh ray. Nó cũng tương đối khó để căn chỉnh nó vuông góc 90 độ với thân máy. Điều đó có thể gây ra sự cố theo phương Z.

Tôi đã thiết kế các giá đỡ cho bất kỳ thanh ray kim loại thẳng nào từ cửa hàng DIY địa phương. Điều này sẽ tăng cường độ bền hơn một bộ phận in, vì vậy tôi không bao gồm mô hình cho chính thanh ray đó. Bất kỳ thanh ray nào cũng nên dùng được với các giá đỡ tôi đã thiết kế, nhưng hãy chú ý đến chiều rộng tối đa liên quan đến bàn in.

Chức năng

Mô hình/bản độ này giải quyết hai vấn đề cùng lúc:

• Khung chính + thân máy chắc chắn
• Việc căn chỉnh thân máy vuông góc 90 độ sẽ trở nên dễ dàng

File

Bạn không cần tất cả các file, tùy thuộc vào tình huống/sở thích của bạn:

• Gantry Brace L dành cho chân khung bên trái; ba loại, loại ôm khít, loại mở rộng 3mm và loại mở rộng 6mm để bạn có thể sử dụng vít dài hơn
• Gantry Brace R cho chân khung bên phải (cũng có 3 loại)

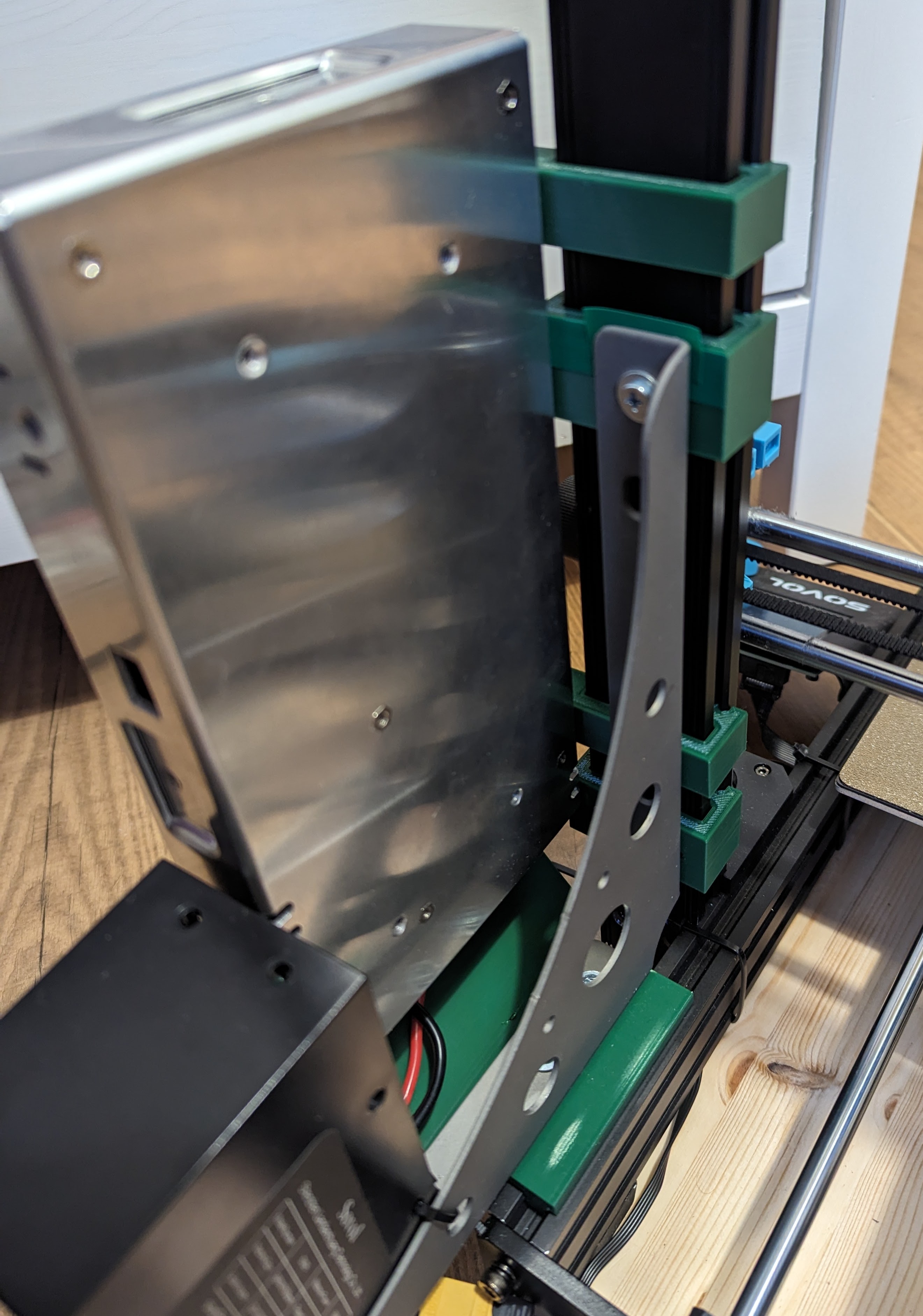

• Giá đỡ PSU trong trường hợp bạn muốn hoặc cần di chuyển PSU
• Giá đỡ khung

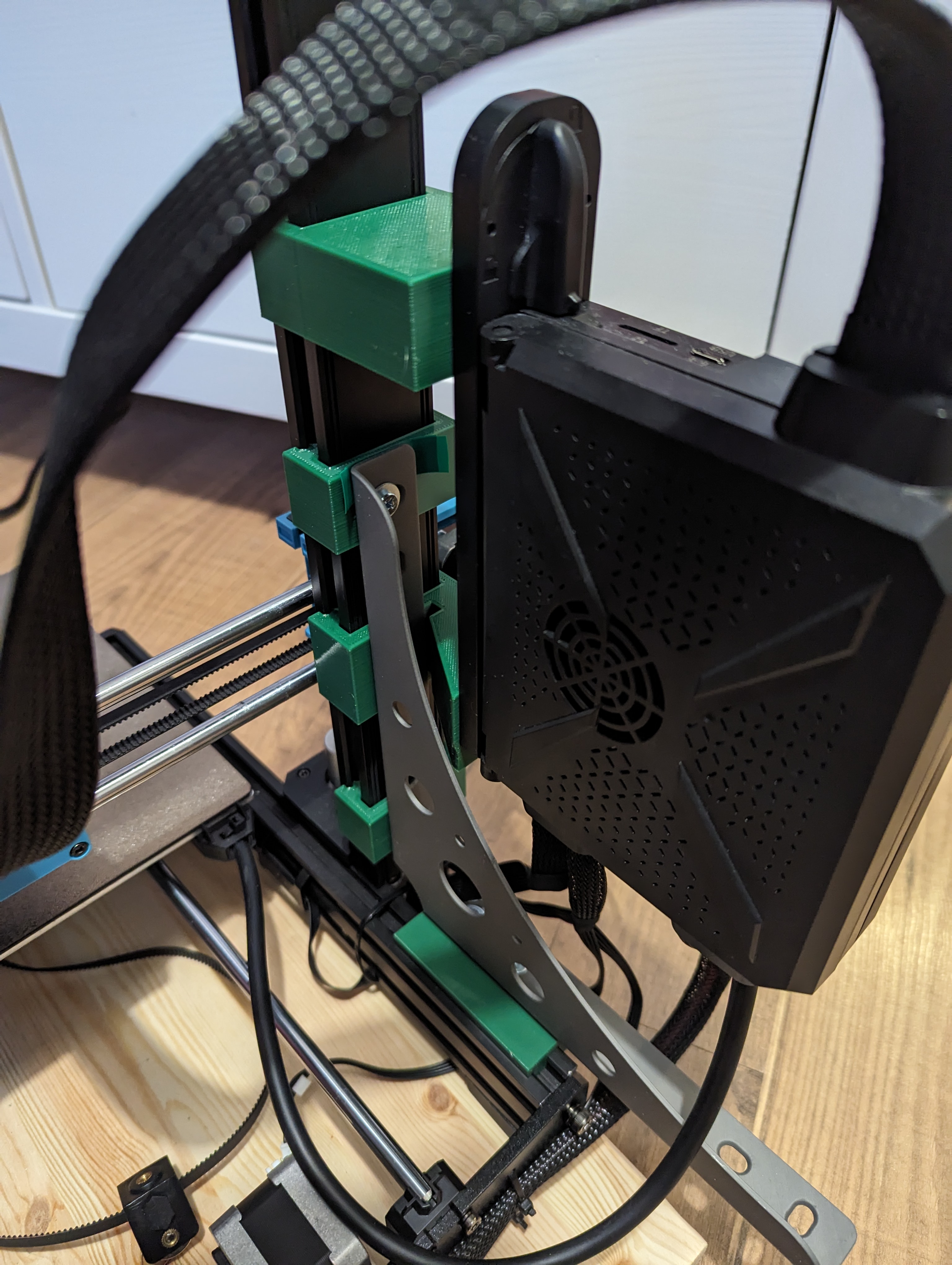

• Hộp MCU Brace trong trường hợp bạn muốn hoặc cần di chuyển hộp MCU

Danh sách vật tư (BOM)

• Giá đỡ neo khung chính (thường bạn cần 2 cái mỗi bên, nên nhân đôi số lượng vật tư):
  • Vít M4, ví dụ M4x10
  • Đai ốc M4
• Giá đỡ PSU, bạn có thể tái sử dụng các vít hiện có
  • Nên có nhưng tùy chọn; vòng đệm M4 (đường kính ngoài 12mm, DIN 9021)
• Giá đỡ neo khung chính (thường bạn cần 2 cái mỗi bên, nên nhân đôi số lượng vật tư):
  • Vít M4, ví dụ M4x25
  • Đai ốc M4
  • Nên có nhưng tùy chọn; vòng đệm M4 (đường kính ngoài 12mm, DIN 9021)
• Giá đỡ hộp MCU (bạn dùng 2 giá đỡ, nên nhân đôi số lượng vật tư)
  • Vít M4
  • Đai ốc M4

In ấn

Vì các giá đỡ trượt vào các rãnh profile chứ không xoắn vào như T-nut, nên việc lắp chính xác là rất quan trọng; hãy sử dụng bù trừ XY trong slicer của bạn và thử nghiệm vài bản in trước để tìm ra độ khớp tốt. Cuối cùng, tôi đã chọn bù trừ XY là +0.08mm.

Ngoài ra, chỉ cần sử dụng đủ lớp vỏ và mật độ điền lưới để có một bộ phận chắc chắn.

Lắp đặt

Tháo các bộ phận của máy in ra để các chi tiết có thể trượt vào từ đầu các thanh profile. Trượt các bộ phận vào theo đúng thứ tự nếu bạn kết hợp nhiều bộ phận trên cùng một chân của khung chính (ví dụ: giá đỡ PSU và giá đỡ khung).

Chúc may mắn và nếu bạn có câu hỏi/yêu cầu, hãy cho tôi biết!
