Súng phóng cánh quạt cho văn phòng và giải trí

Tôi muốn một launcher cánh quạt đơn giản để vận hành. Lực động lực là một sợi dây cao su quấn quanh một trục và lưu trữ năng lượng phóng cánh quạt. Nhưng dây cao su dễ bị đứt nên nó cần phải ở bên ngoài và dễ thay thế.

Bạn sẽ cần một vài vít M3x10 và đai ốc để giữ hai nửa của khẩu súng lại với nhau. Trên EBay hoặc nguồn khác, hãy mua một nguồn cung cấp vít đầu M3 dài 10mm (tức là M3x10) và đai ốc 3mm trừ khi bạn đã có sẵn. Bạn cũng có thể cần một vài vít M3x20 để lắp đai ốc 3mm vào các bẫy đai ốc. Hãy lấy một dụng cụ lục giác hoặc chìa khóa Allen mét nếu bạn không có gì phù hợp với vít đầu.

In ấn

Tôi đã in bằng ABS với đầu phun 0.5mm và bước Z 0.25mm. Có hai lớp vỏ ngang/bên và bốn lớp trên và dưới. Tôi đã sử dụng 25% độ đầy hình lục giác. In hai nửa súng với hỗ trợ và khoảng 5mm viền để bám dính. Bên trong khẩu súng và các cánh quạt chỉ cần bật hỗ trợ. Hai trục cần được in cùng một lúc vì chúng cao và nhỏ. Bạn cần đầu nóng để đổ nhựa nóng lên một cái và sau đó là cái kia để cho phép làm mát.

Lắp ráp

Lấy “độ đầy hỗ trợ” ra khỏi các lỗ vít từ bên trong khẩu súng bằng cách sử dụng dụng cụ lục giác. Sau đó kiểm tra để đảm bảo rằng không có sợi filamen lạ ở đáy các ngăn. Chúng có thể cung cấp đủ khoảng cách để các ren vít không bị bắt đầu.

Lắp ráp sẽ cần hai vít M3x10mm cộng với đai ốc (tôi đã sử dụng vít đầu tròn để có thể sử dụng dụng cụ lục giác). Các khe đai ốc rất chặt (lắp ráp cuối cùng sẽ rất khó khăn nếu chúng lỏng). Vì vậy, hãy bắt đầu đai ốc vào đầu của các vít sau đó (vặn, đập, đánh) tức là ép các đai ốc vào các khe đai ốc. HOẶC, đặt một vít M3x20mm qua lỗ từ bên trong, bắt đầu đai ốc, và sử dụng dụng cụ lục giác để kéo “cam” đai ốc vào đáy của khe đai ốc. HOẶC, vặn một vít M3x30 qua từ bên trong, bắt đầu một đai ốc, làm nóng đai ốc bằng ngọn lửa và kéo đai ốc vào khe đai ốc bằng cách sử dụng đầu của vít M3x30. Tôi đã sử dụng tất cả các phương pháp nhưng thích phương pháp sức mạnh thô (phương pháp thứ hai hoạt động tốt nhưng chỉ mất thêm vài phút).

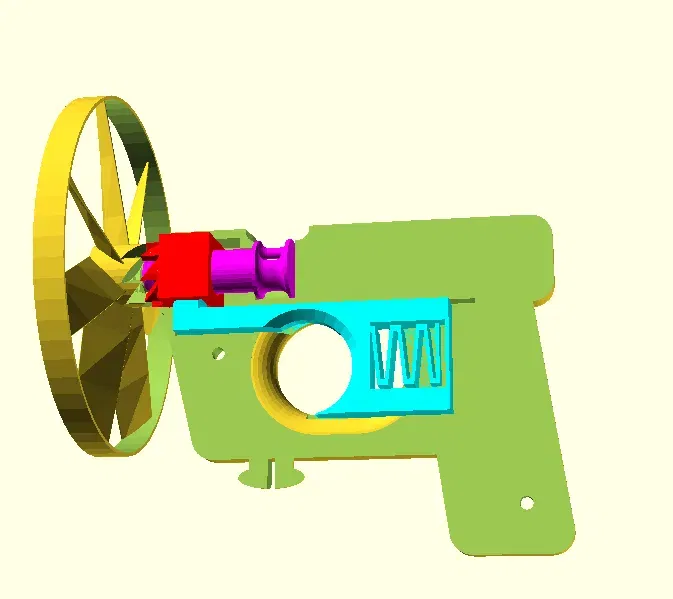

Cắt bỏ phần viền từ hai nửa súng và bất kỳ cạnh sắc nào có thể cắt đứt dây cao su. Làm sạch vật liệu hỗ trợ trên bánh răng vuông và trục chính. Lưu ý: phần tab giày cò lỏng lẻo vừa vặn vào lỗ bánh răng vuông nhưng đôi khi cặn hỗ trợ một phần bịt kín lỗ mở. Trượt trục chính vào bánh răng vuông và phần tab giày cò vào lỗ trong miếng bánh răng vuông. Sau đó, snap mọi thứ vào vị trí trong một nửa súng. Tôi nhận thấy rằng lắp ráp nửa súng bên trái hoạt động tốt nhất vì dễ hơn để đặt “chân voi” trên lò xo cò qua thanh hỗ trợ. Nhấn các nửa súng lại với nhau và đặt vít vào.

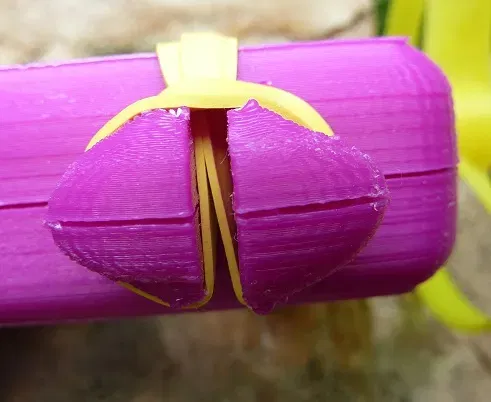

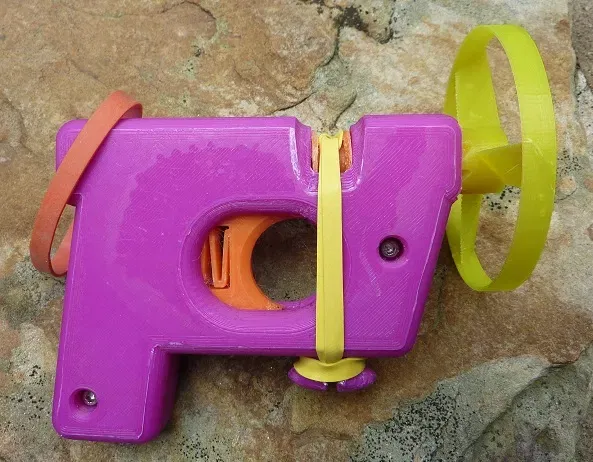

Kết nối một dây cao su “mập” vào cột trục bằng cách sử dụng một nút trượt. Một que tăm tròn hoạt động tốt trong việc luồn dây cao su qua lỗ lõm. Kéo dây cao su xuống bên phải của súng và trượt nó qua khe cột bên dưới bảo vệ cò sau đó vòng đầu dây lên trên cột.

Hoạt động

Đặt một cánh quạt lên chốt vuông ở miệng (quay về phía súng). Quay cánh quạt theo chiều kim đồng hồ (nhìn xuống miệng súng). Lưu ý: Hướng dẫn lặp lại: tức là xoay cánh quạt theo chiều ngược kim đồng hồ khi cầm súng bằng tay cầm và nhìn xuống nòng. Cò súng sẽ rung khi chốt trượt. Khi cánh quạt đủ chặt, nhắm cao một chút và bắn. Siết chặt quá sẽ làm gãy dây cao su, vì vậy hãy giữ sẵn que tăm và dây cao su dự phòng.

Tôi đã thử dây cao su #64 (3.5”x ¼”) tức là (89mm x 6.4mm) nhưng thấy một số dây cao su rộng ¼” trong một bộ sưu tập màu sắc có vẻ mạnh hơn và hoạt động tốt hơn. Thí nghiệm là chìa khóa để đạt được khoảng cách lớn hơn.

Nhận xét Cuối cùng

Đây là một chu kỳ thiết kế/phát triển nhanh trong một tuần. Tôi không có thời gian để tối ưu hóa các cánh quạt. Vì vậy, tôi đã bao gồm các tệp STL cho một loạt các thiết kế cánh quạt. Hãy thử chúng và gửi phản hồi về hiệu suất tốt nhất mà bạn đạt được.
