Giá đỡ quạt PiP 120mm cho Rat Rig V-Core 3 làm mát Raspberry Pi/Stepper

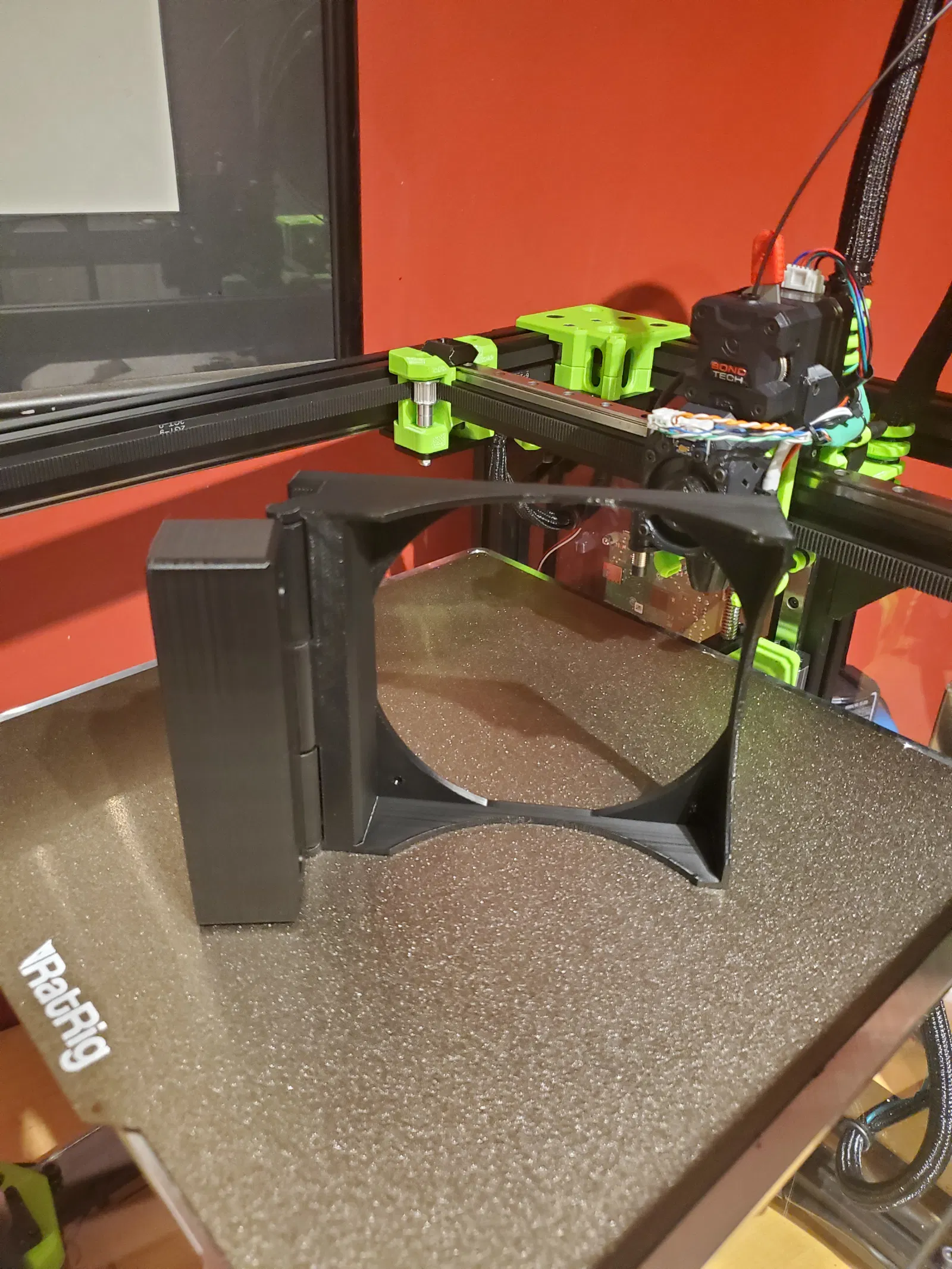

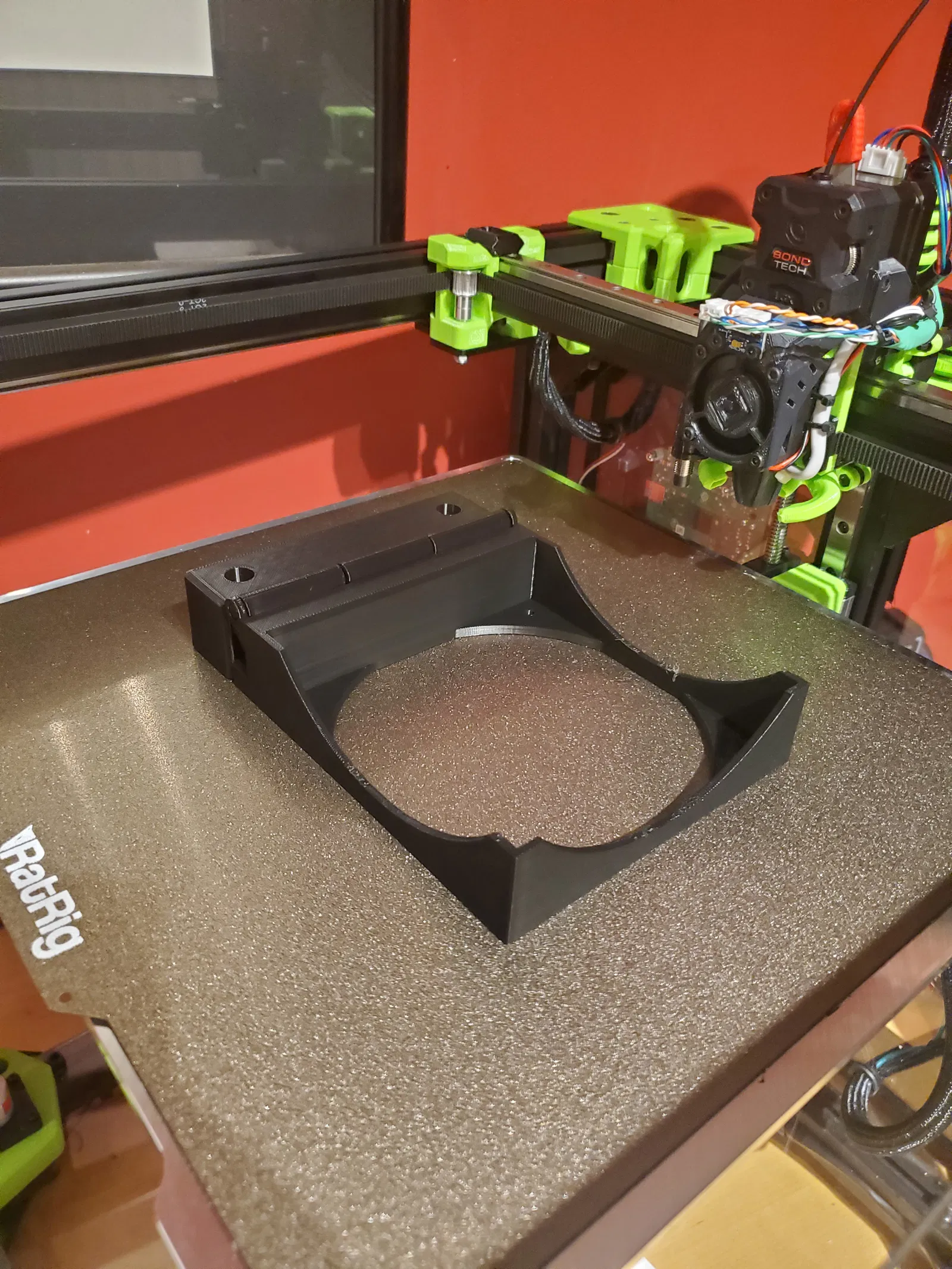

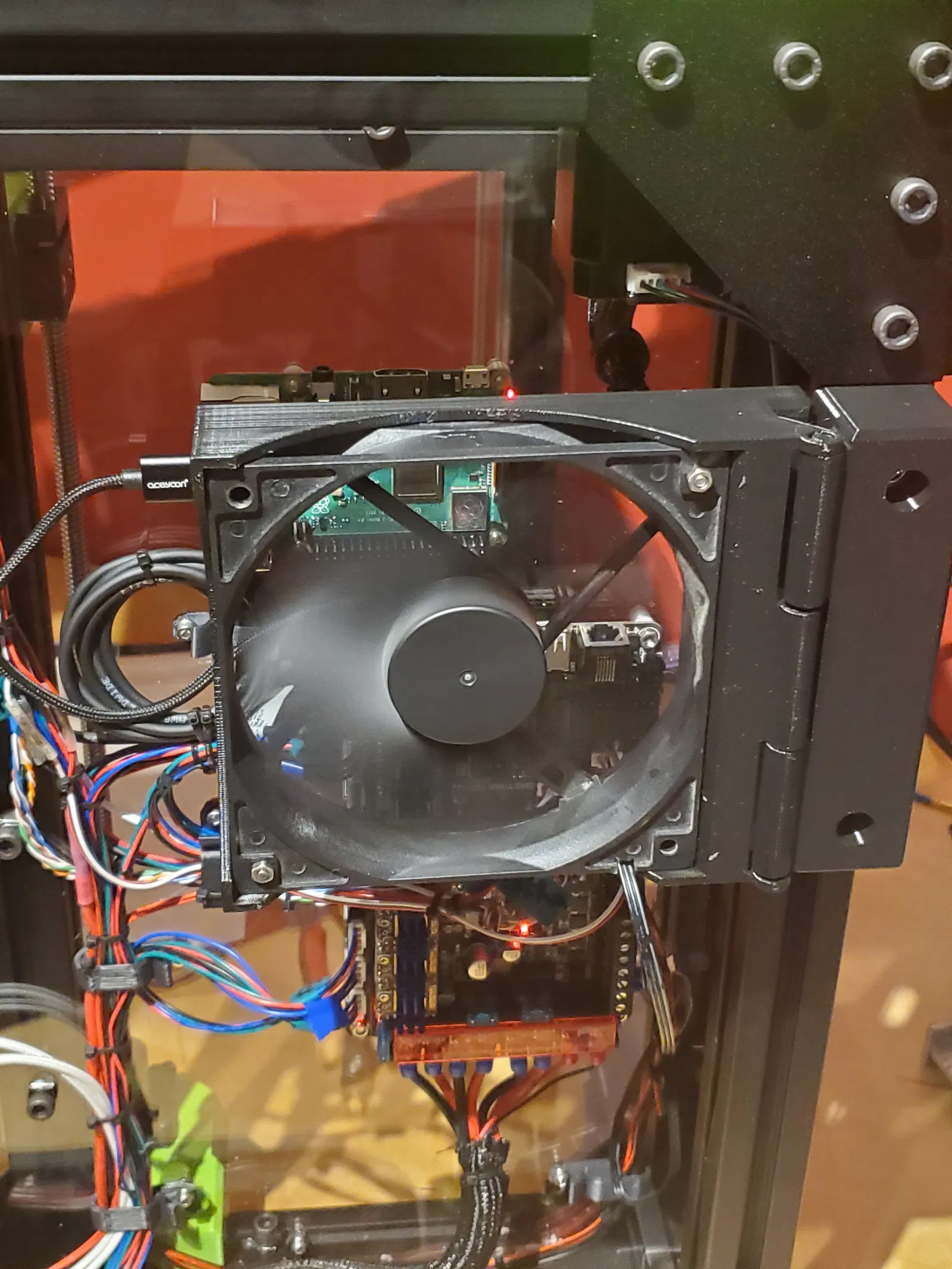

Đây là một thiết kế để tích hợp quạt tản nhiệt case 120mm cho Rat Rig V-Core 3 để làm mát Raspberry Pi. Nó gắn vào thanh nhôm 3030 phía sau bằng 2 bu lông M6 dài 20mm và 2 đai ốc T-Slot M6 cho thanh nhôm 3030. Nó in liền không cần hỗ trợ và có bản lề cho phép bạn xoay nó ra để làm bất kỳ công việc nào trên dây điện của bo mạch chủ và Pi. Tôi đã in nó với đầu phun 0.4mm ở chiều cao lớp 0.25mm, chiều rộng lớp 125% và không cần hỗ trợ bằng Superslicer. PLA là tối ưu vì nó sẽ không bị nóng trong mục đích này. Có các lỗ để dán nam châm vào để giữ cho nó ổn định khi sử dụng. Có thể chọn nam châm có đường kính 6, 8, 10 hoặc 12mm, dày 2mm.

Nè, nếu bạn chỉnh sửa lại, vui lòng giữ nguyên văn bản. Đây là sự tôn vinh dành cho một người bạn của tôi đã qua đời vì ung thư. Anh ấy từng viết câu đó lên tường nhà vệ sinh. Nó đã được nhìn thấy cách đây hàng trăm dặm trong những năm qua và tôi đang cố gắng tiếp tục nó. Cảm ơn.

• Cập nhật 24/5/2022

• Đã gỡ bỏ phiên bản gốc để chỉ còn lại phiên bản nam châm. Bạn có thể chọn sử dụng nam châm hoặc không. Đã siết chặt dung sai trên bản lề. Bạn sẽ phải phóng to đến 100.5% nếu sử dụng vật liệu bị co ngót như ABS hoặc ASA vì nó rất có thể sẽ bị kẹt hoặc dính.

• Cập nhật 19/05/2022

Đã thêm các lỗ mới để tích hợp các kích thước nam châm khác nhau. Tôi thấy rằng độ dày 1.7mm là những gì tôi có sẵn và không phổ biến. Tất cả các kích thước nam châm bây giờ được thiết kế để sử dụng nam châm dày 2mm. Bạn có thể chọn nam châm đường kính 6mm, 8mm, 10mm, hoặc 12mm và chỉ cần chọn các lỗ để dán chúng vào. Hy vọng điều này hữu ích. Tôi đã thay thế phiên bản nam châm và gỡ bỏ phiên bản ích kỷ cũ.

• Cập nhật 15/05/2022

Đã bao gồm nam châm để giữ khung cố định. STL mới. Tôi đã mô hình hóa nó với nam châm tròn 6mm x 1.7mm. Tại thời điểm này, nó chỉ cần dán keo CA vào vị trí. Tôi mong đợi sẽ làm việc với một kẹp PiP thay vì nam châm.
