LPJLA (Máy ép nhiệt từ đồ bỏ đi) Máy ép insert nhiệt dọc

Tui muốn tự chế một cái máy ép insert nhiệt từ mấy món đồ linh tinh có sẵn trong nhà. Tui xài mấy thanh nhôm 2020 làm khung với hai thanh ray trượt tuyến tính có bạc đạn luôn.

Tui có thiết kế hai cái đầu đơn giản, anh em thích xài cái nào thì chọn nha:

Một cái có 4 lỗ để ép 4 cái heat insert luôn (đầu ép - 4 insert nhiệt)

Cái kia thì làm 2 mảnh rồi dán lại với nhau. Cái dụng cụ để ủi đồ thì gắn bằng dây rút có thể tháo ra được hoặc mấy cái tương tự. (đầu ép - dán keo & đầu ép - tròn)

Anh em cứ tự nhiên thiết kế cái đầu khác hoặc sửa lại của tui nha.

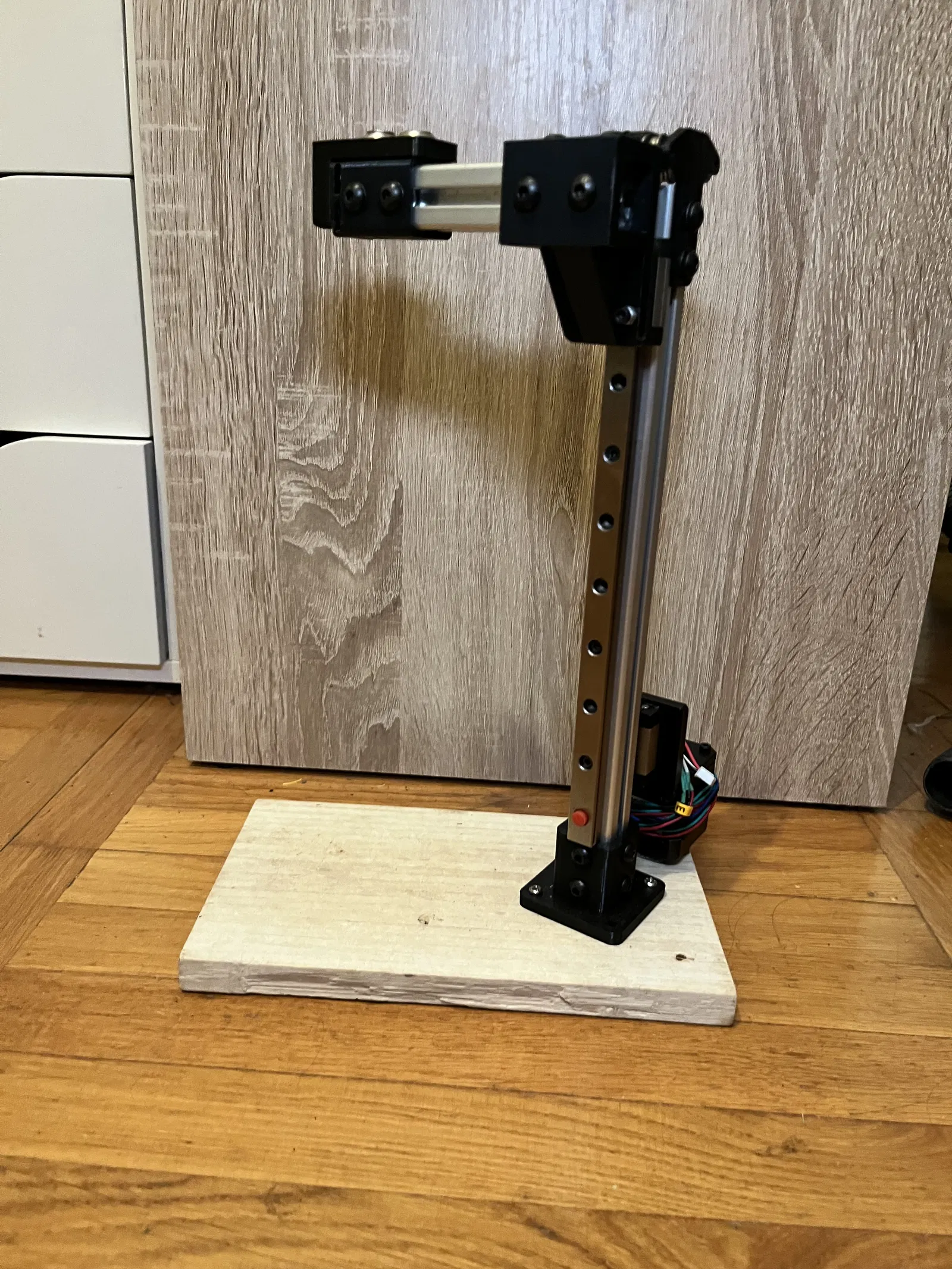

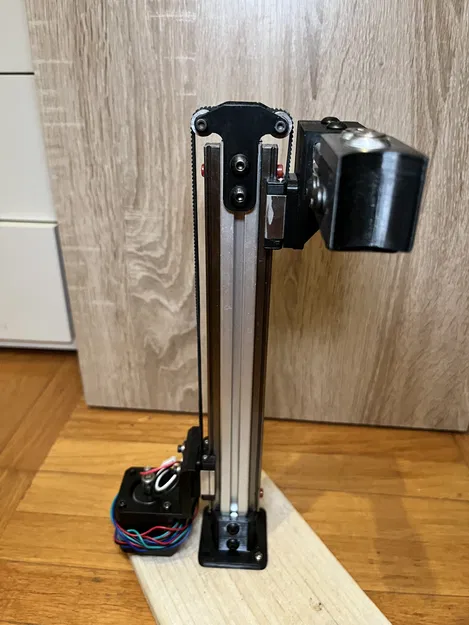

Để làm đối trọng, tui xài cái đế gắn motor bước mà tui có sẵn. Cái này thì anh em phải tự thiết kế theo ý mình nha, vì tui không có cung cấp sẵn cái part in 3D thay thế.

Mấy cái part mà có 2x ở cuối thì phải in 2 lần, còn 4x thì in 4 lần nha.

Thiết kế này là để gắn lên một cái ván gỗ nhỏ hoặc tương tự.

Danh sách vật tư (BOM):

• 24 con vít M5x10mm (Có thể xài loại dài hơn kèm long đền) - Mấy con vít này hơi dư. Anh em có thể làm với 16 con, thậm chí ít hơn.
• 24 con t-nut M5
• 2 con M3x25mm
• 2 cái long đền M3 - Dùng làm miếng đệm cho bạc đạn.
• 4 cái Bạc đạn F623
• 4 con M3x16mm - Cho phần khung trước
• 2 thanh ray MGN12C - Mấy cái khung tui thiết kế là cho MGN12C nha, không phải MGN12H. Tương lai có thể tui sẽ thiết kế cho loại kia.
• 2 thanh nhôm 2020 - Một thanh dài làm đế và một thanh ngắn hơn làm cánh tay đòn. Tui xài thanh 280mm cho đế và 104mm cho cánh tay.

Tuỳ loại ray trượt mà anh em có thể cần dùng miếng đệm hoặc vít có kích thước khác.

• 4 con vít tự cắt M3 để gắn đế xuống ván gỗ
• Dây đai GT2 - khoảng 470mm tuỳ chiều dài thanh nhôm 2020
• 1 tấm ván gỗ hoặc vật liệu tương tự

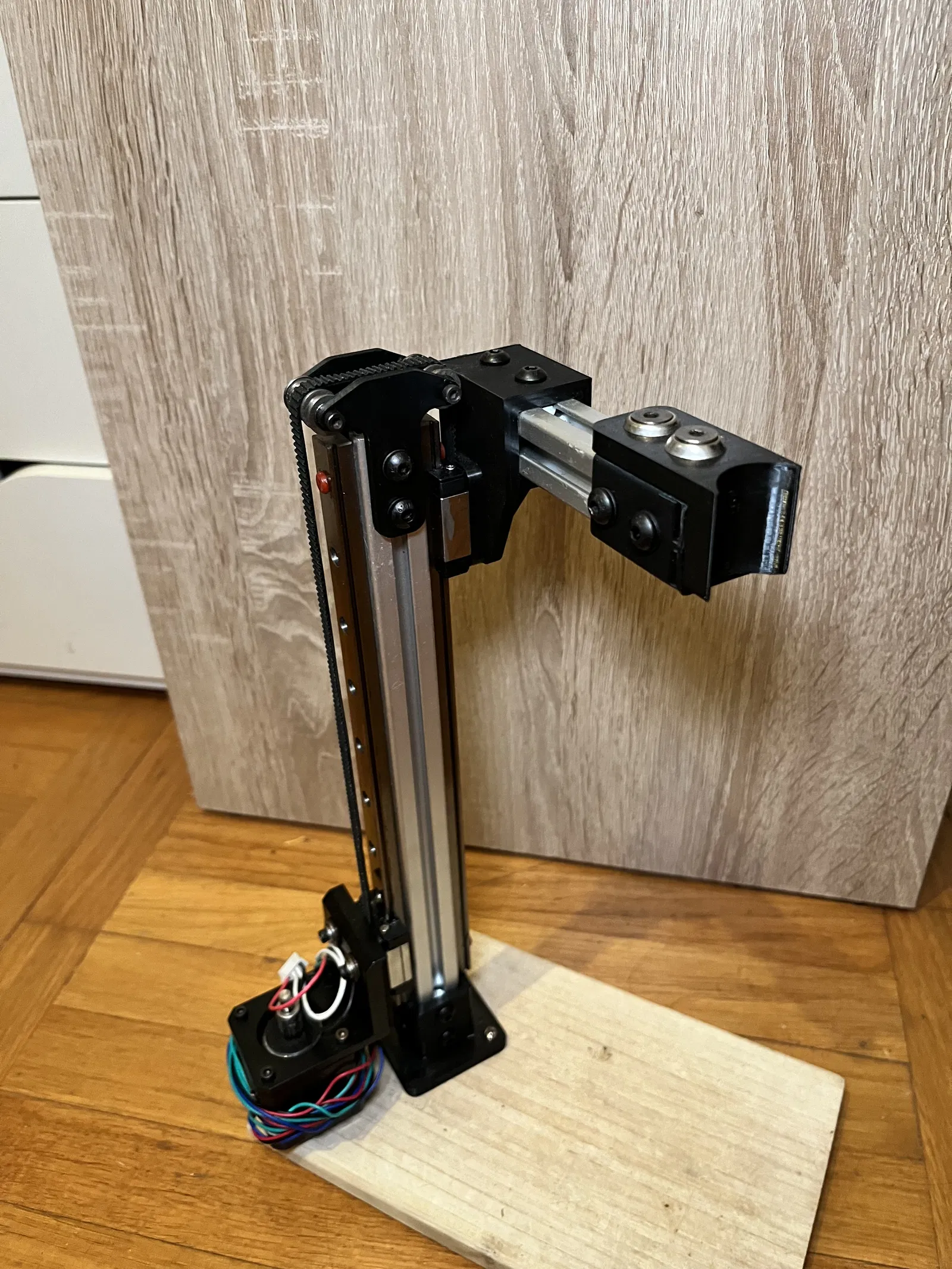

Trong hình là tui có thêm 4 cái bạc đạn với 8 cái long đền M3 để thay cho adapter 5mm.

Lắp ráp

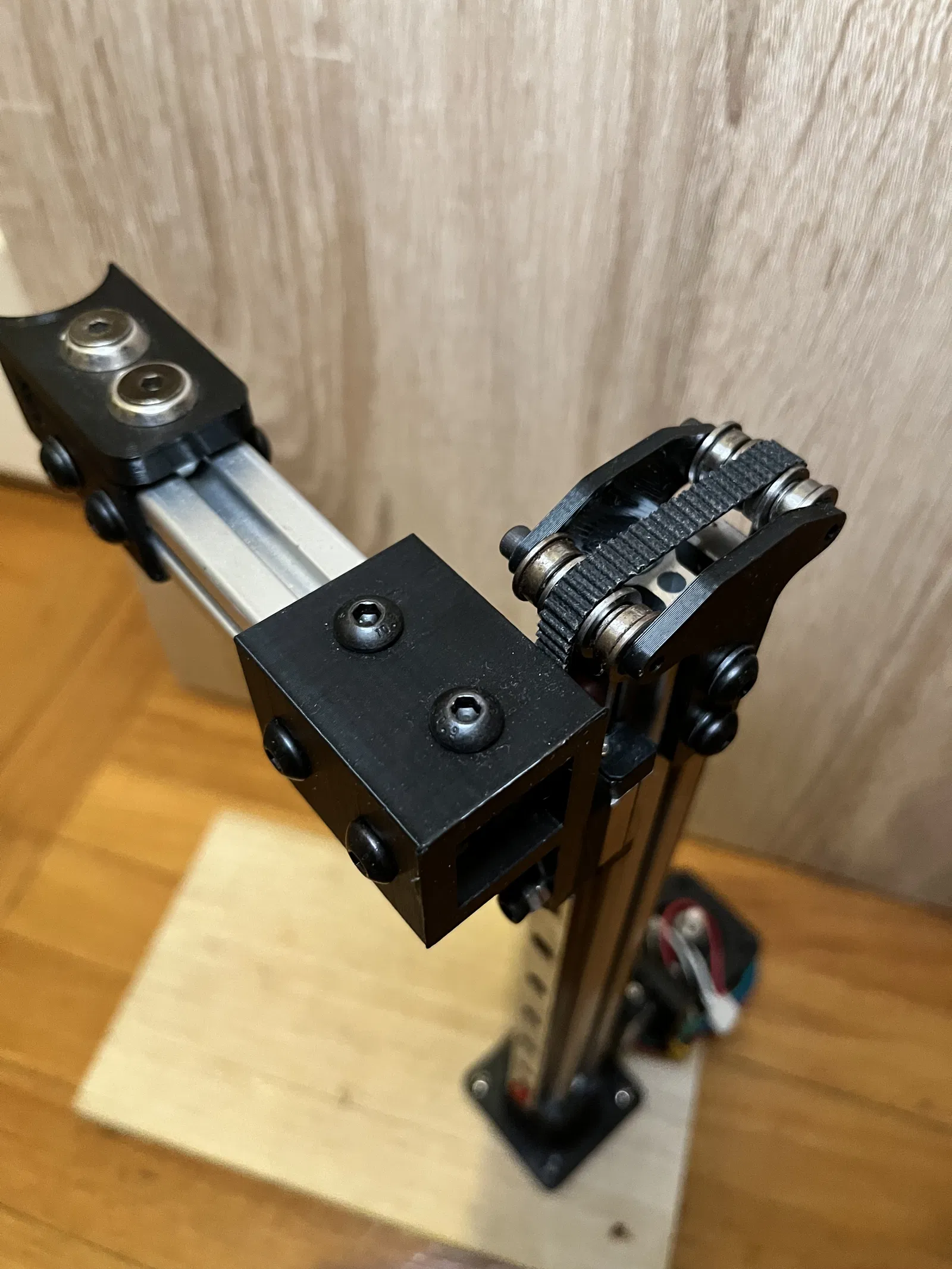

Cho mấy cái bạc đạn trên cùng:

Phần trên - adapter 5mm - Bạc đạn - long đền - Bạc đạn - adapter 5mm - Phần trên

Chuyển động:

Ép cái dây đai với mặt láng xuống thanh ray, ép cái khung in 3D của ray lên đó rồi tới khung in 3D của cánh tay. Kẹp tất cả lại với 4 con vít m3x16mm. Lặp lại cho bên kia với cái gì đó dùng làm đối trọng thay cho khung cánh tay.

File Fusion đã đính kèm nếu anh em muốn chỉnh sửa nha.

Cần làm thêm (TODO):

• Hoàn thiện mọi thứ, có thể thiết kế lại để xài ít vít hơn
• Khung cho MGN12H
• Giá đỡ đối trọng
• Hướng dẫn tốt hơn, BOM, hình ảnh
