Bambu Lab X1C - Giá đỡ kính trên có lỗ thông hơi và hỗ trợ nam châm
Đế / giá đỡ kính phía trên cho Bambu Lab X1C, có lỗ thông hơi và nam châm để giữ cố định. Thiết kế này giúp giữ hệ thống AMS và dễ dàng gắn nam châm trong quá trình in.
Mô tả
**** Phiên bản 2 mới và cải tiến (có rãnh LED, đầu nối mới, bản lề cho kính) có thể tìm thấy tại đây. ****

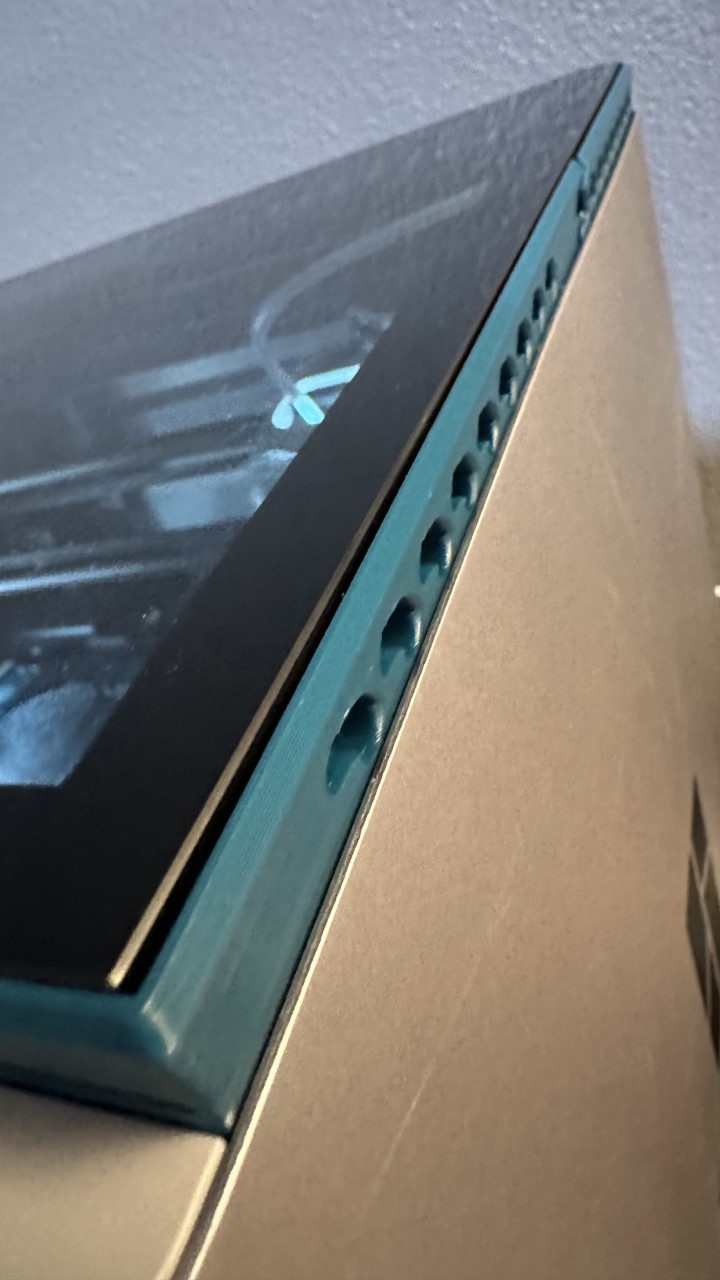

Tôi muốn có một đế / giá đỡ cho tấm kính phía trên có các lỗ thông hơi và đủ chắc chắn để giữ hệ thống AMS khi đặt trên nóc, đồng thời có nam châm để giữ cố định khi mở kính.
Tôi đã sao chép phác thảo biên dạng từ đây và sau khi vẽ hình dạng kính trong Fusion 360, tôi đã tạo ra thiết kế này.
Tôi đã tạo 7 lỗ cho 14 nam châm kép 10x3mm để đủ chắc chắn xuyên qua lớp đệm kính phía trên của X1C.
Trong thiết kế, tôi đã tạo ra 1 lớp trước lỗ nam châm vì tôi muốn gắn nam châm trong quá trình in và để chúng được nhúng bên trong cấu trúc. Bạn có thể sửa đổi và xóa lớp này hoặc chỉ cần cắt nó với độ lệch Z -0.2mm nếu bạn không muốn làm điều đó.

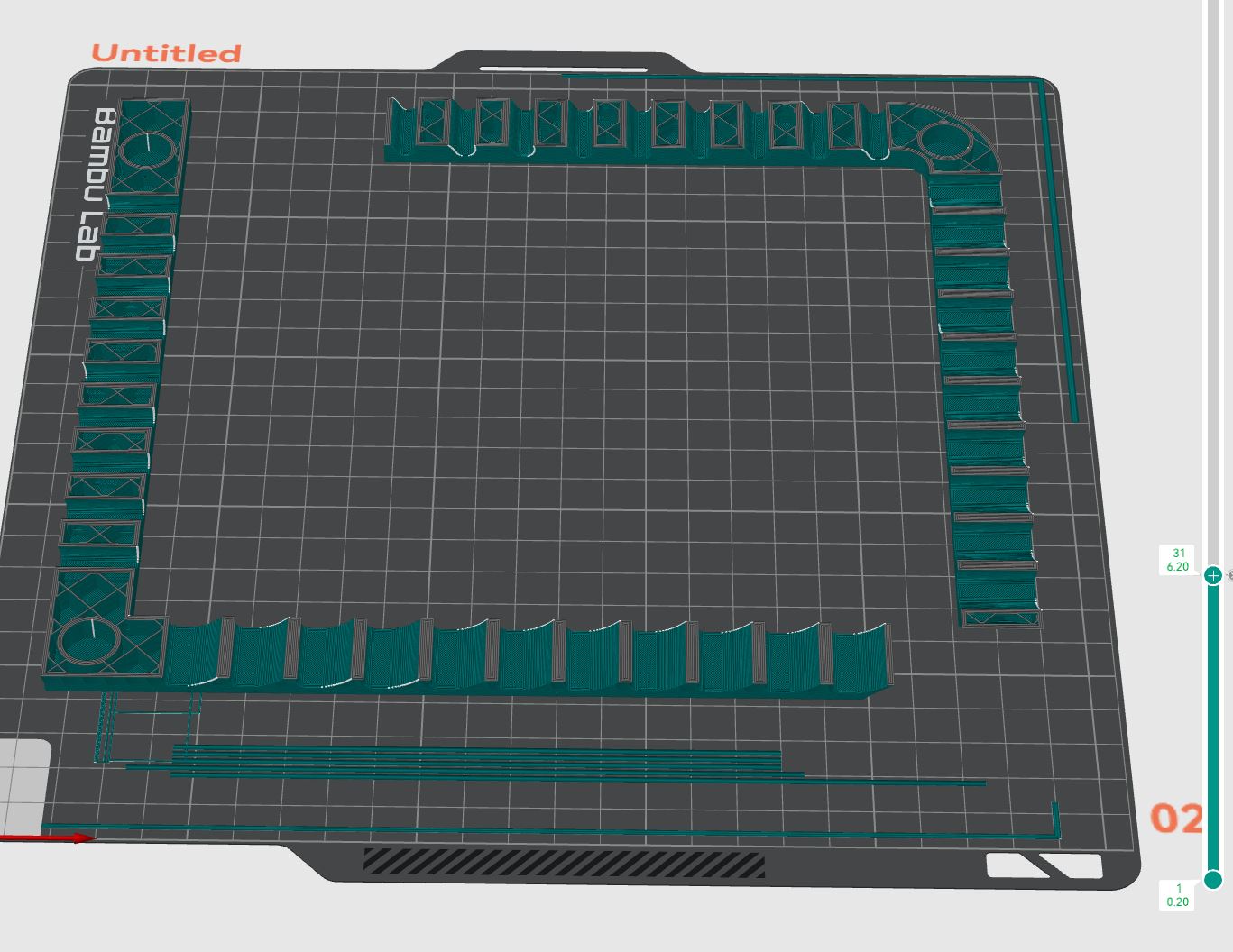

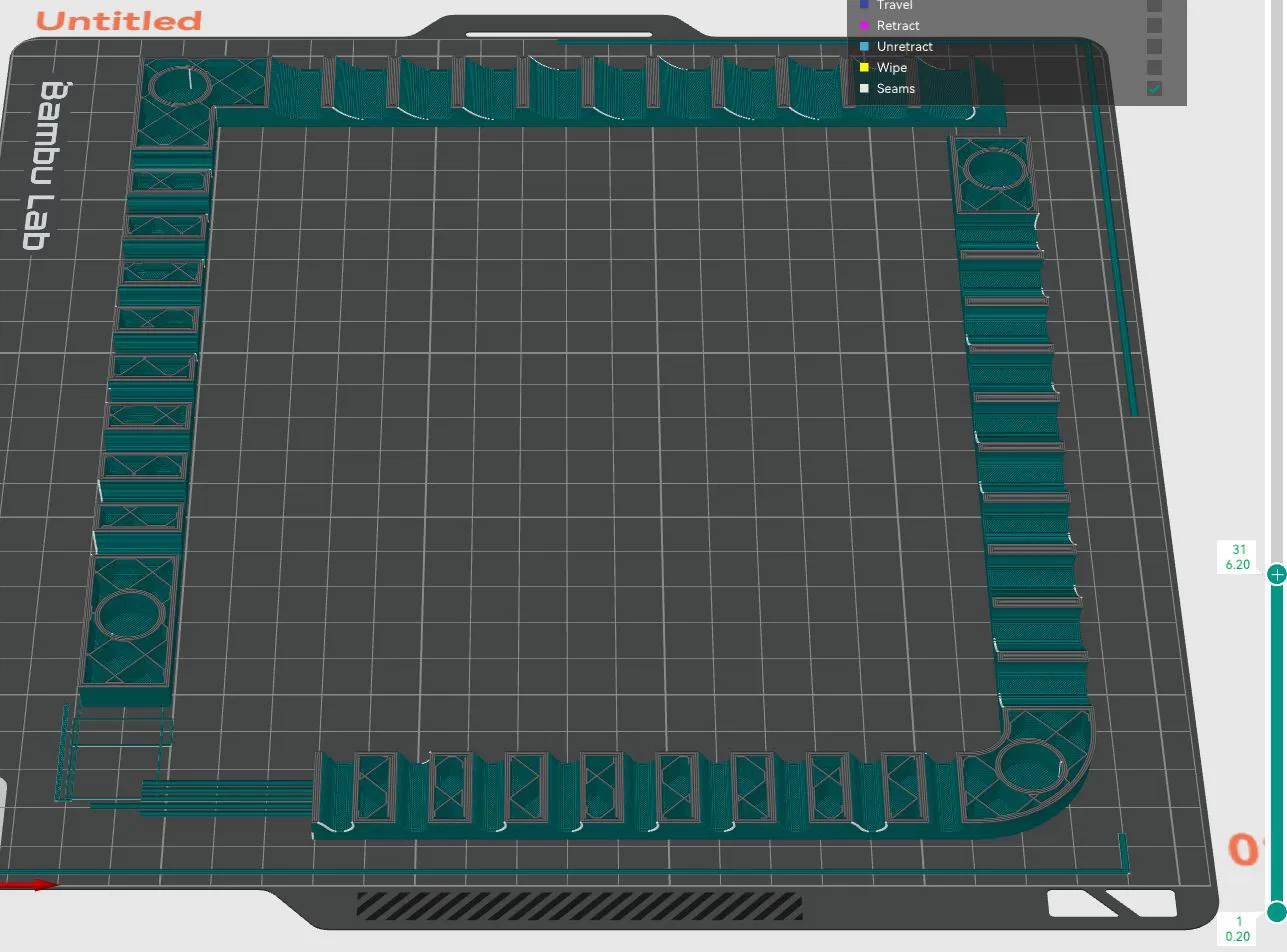

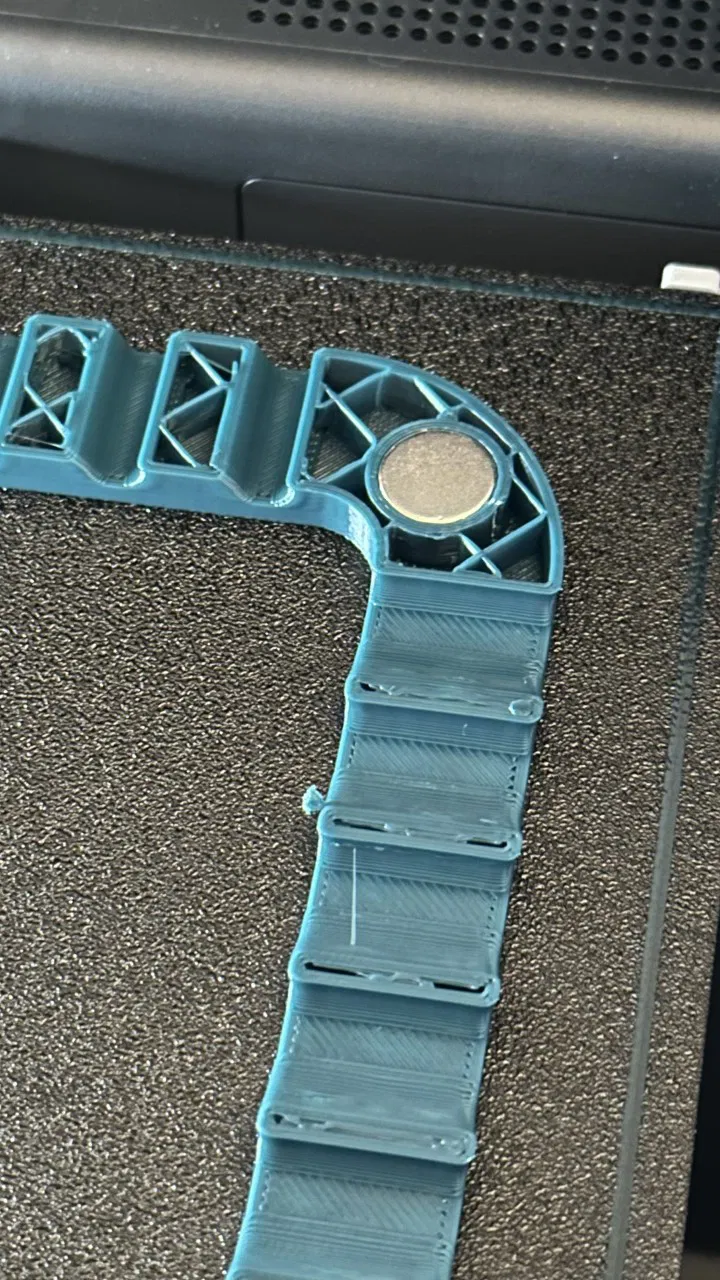

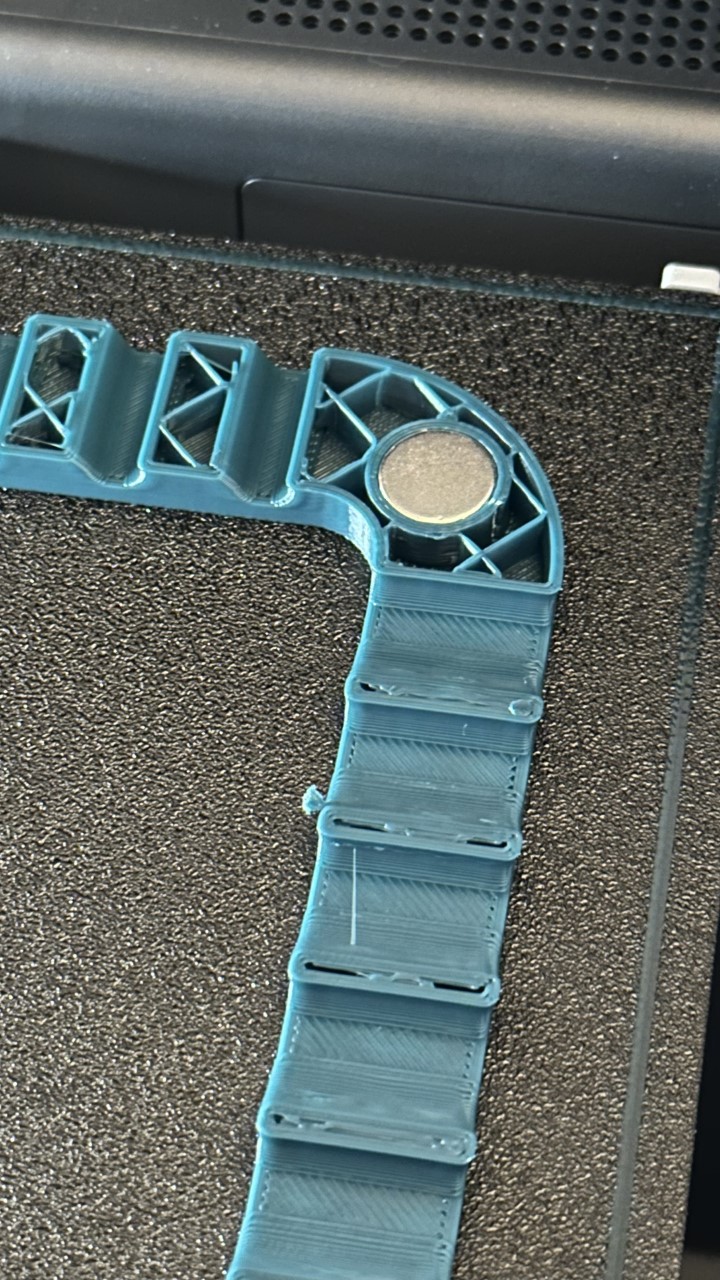

Tôi đã in nó với chiều cao lớp 0.2mm, 3 lớp tường và 10% infill. Tôi đã tạm dừng ở lớp 31, gắn nam châm và tiếp tục in.
Nếu bạn thích thiết kế của tôi, tôi sẽ rất cảm kích nếu bạn mua cho tôi một ly cà phê.
