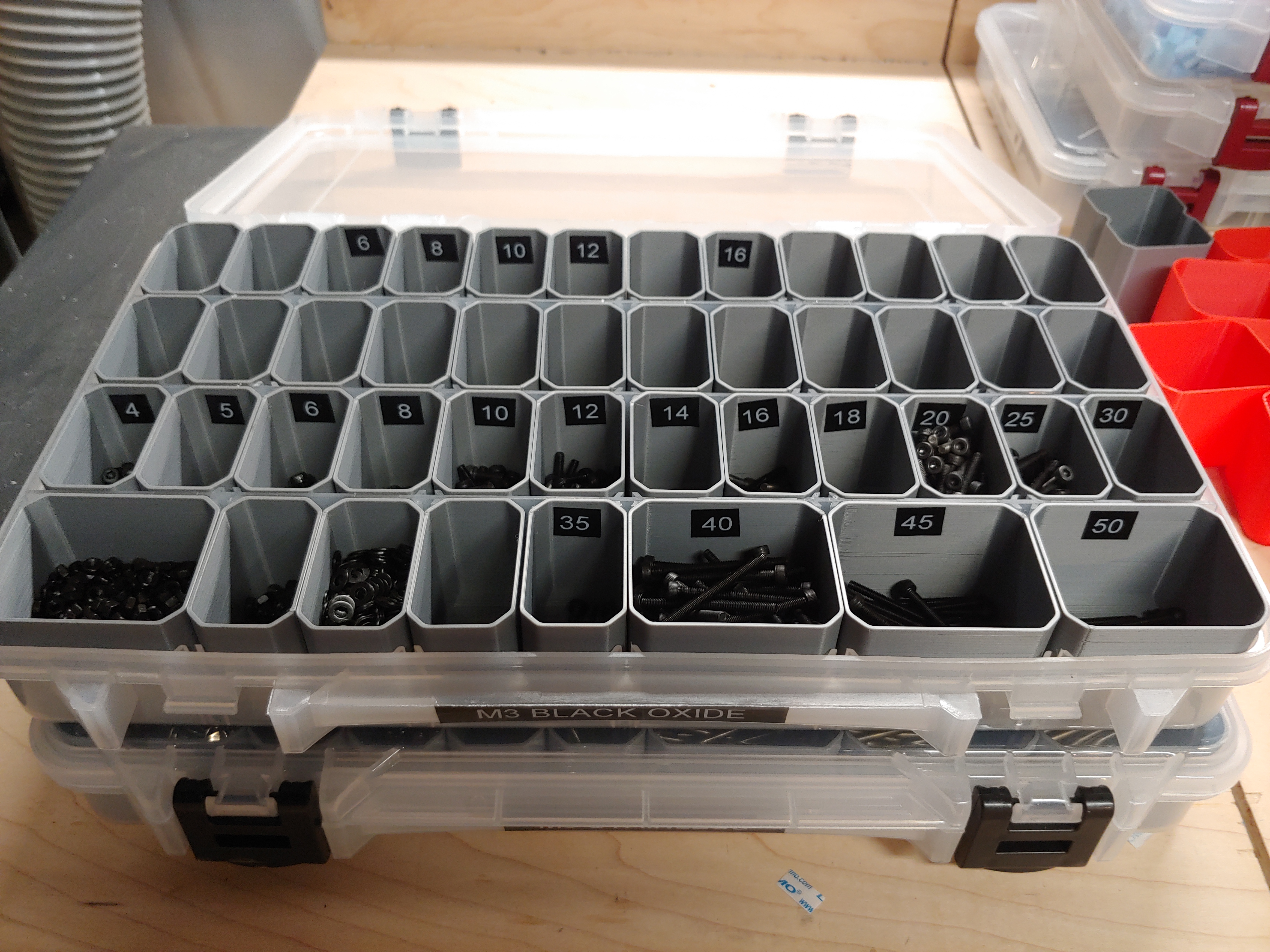

Hộp Tổ Chức Đồ Nghề Nhỏ Dòng Plano 3700

KHÔNG CÓ FILE CAD NÀO HẾT.

Tôi tự mày mò làm mấy cái này bằng TinkerCAD.

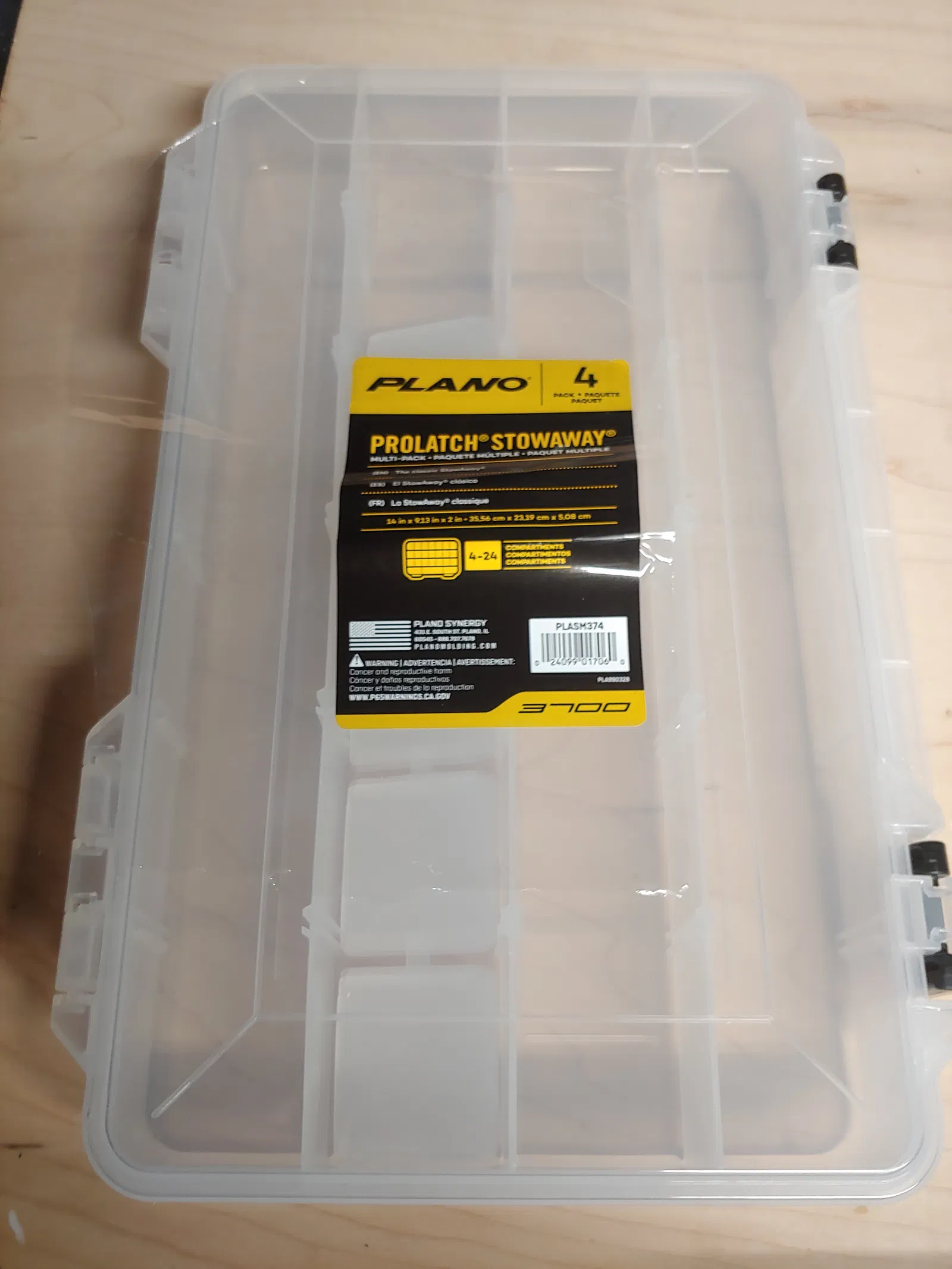

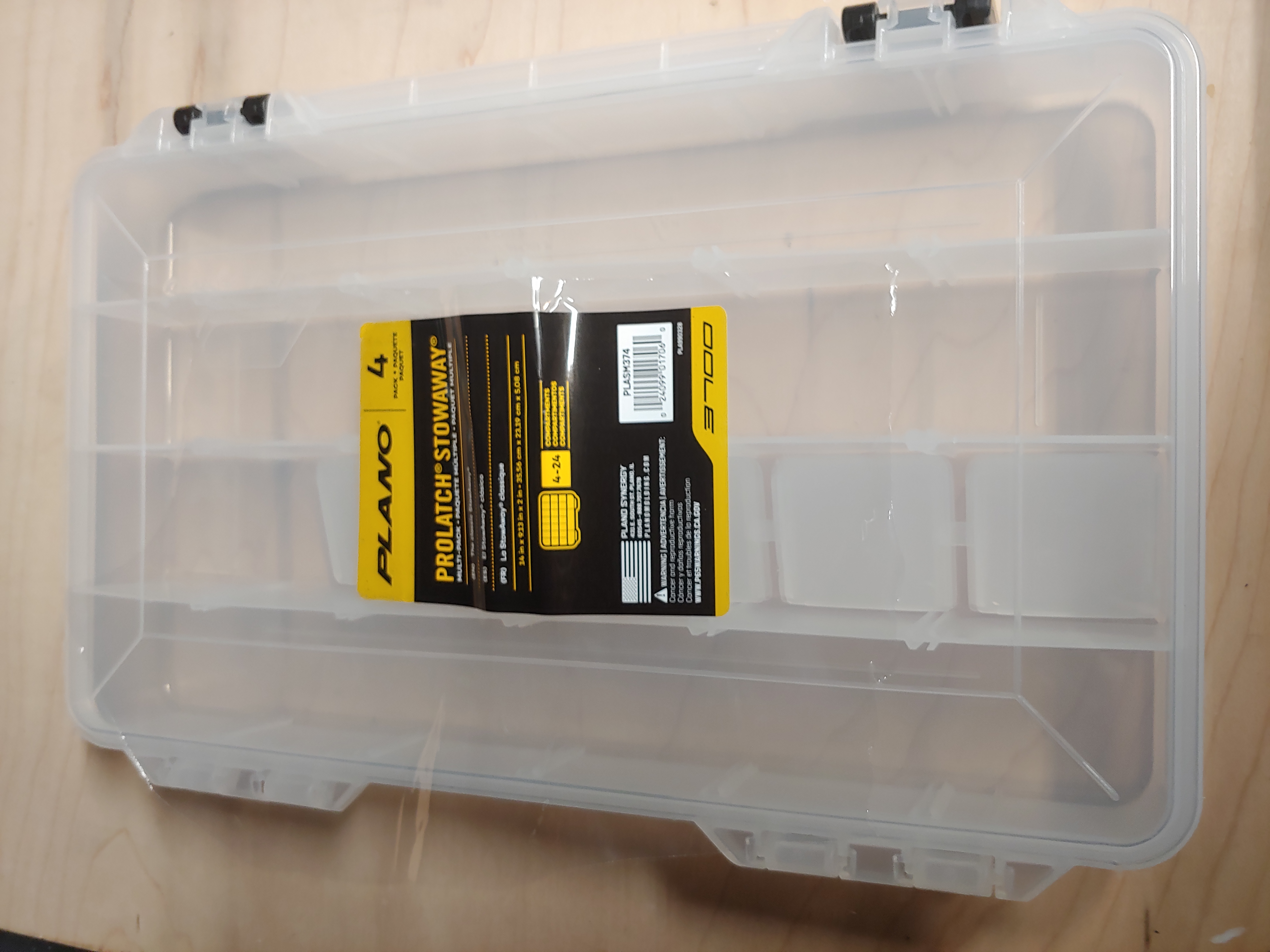

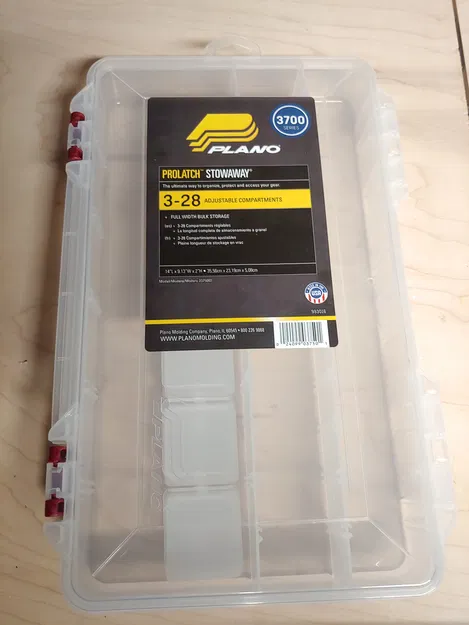

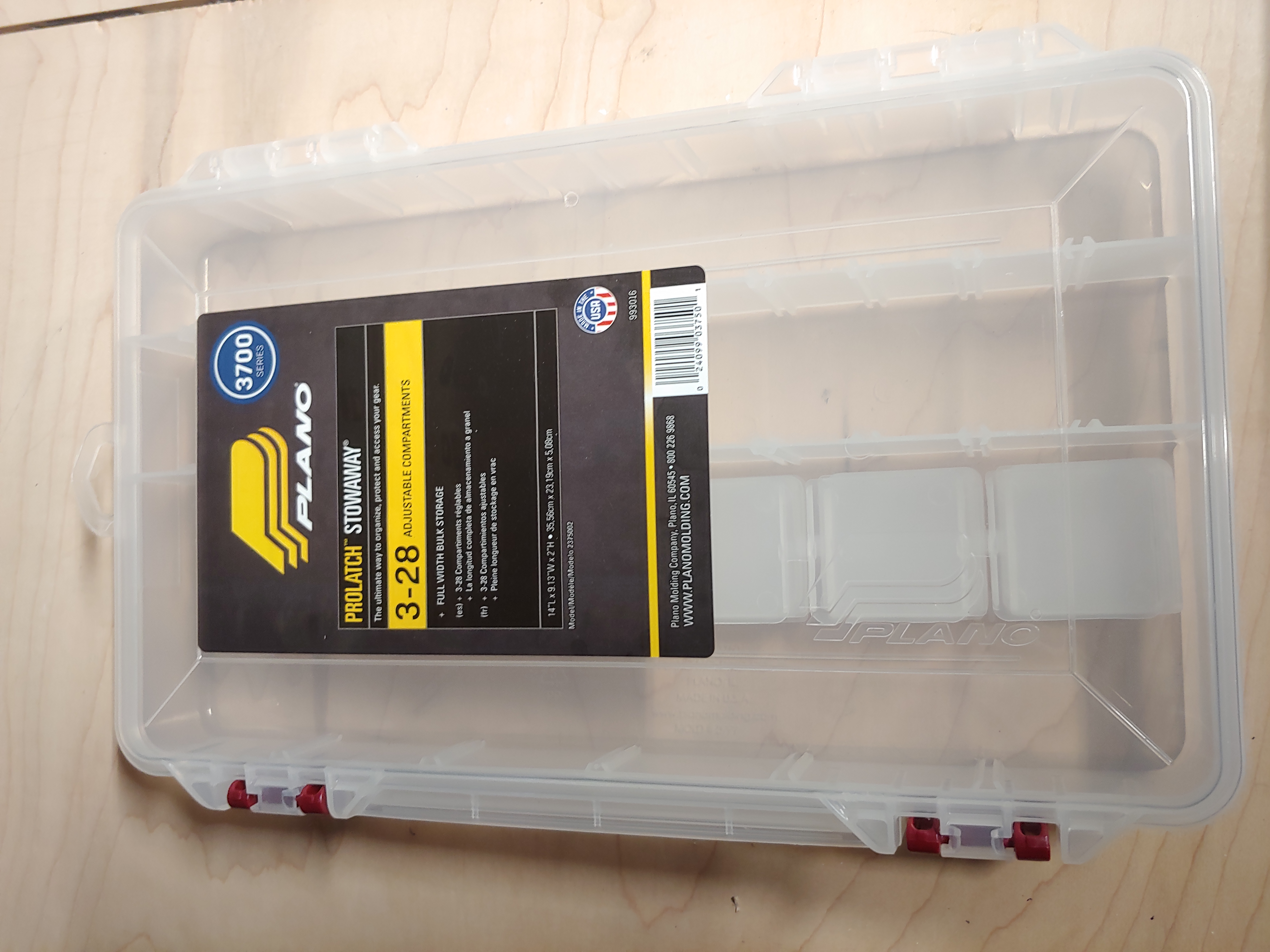

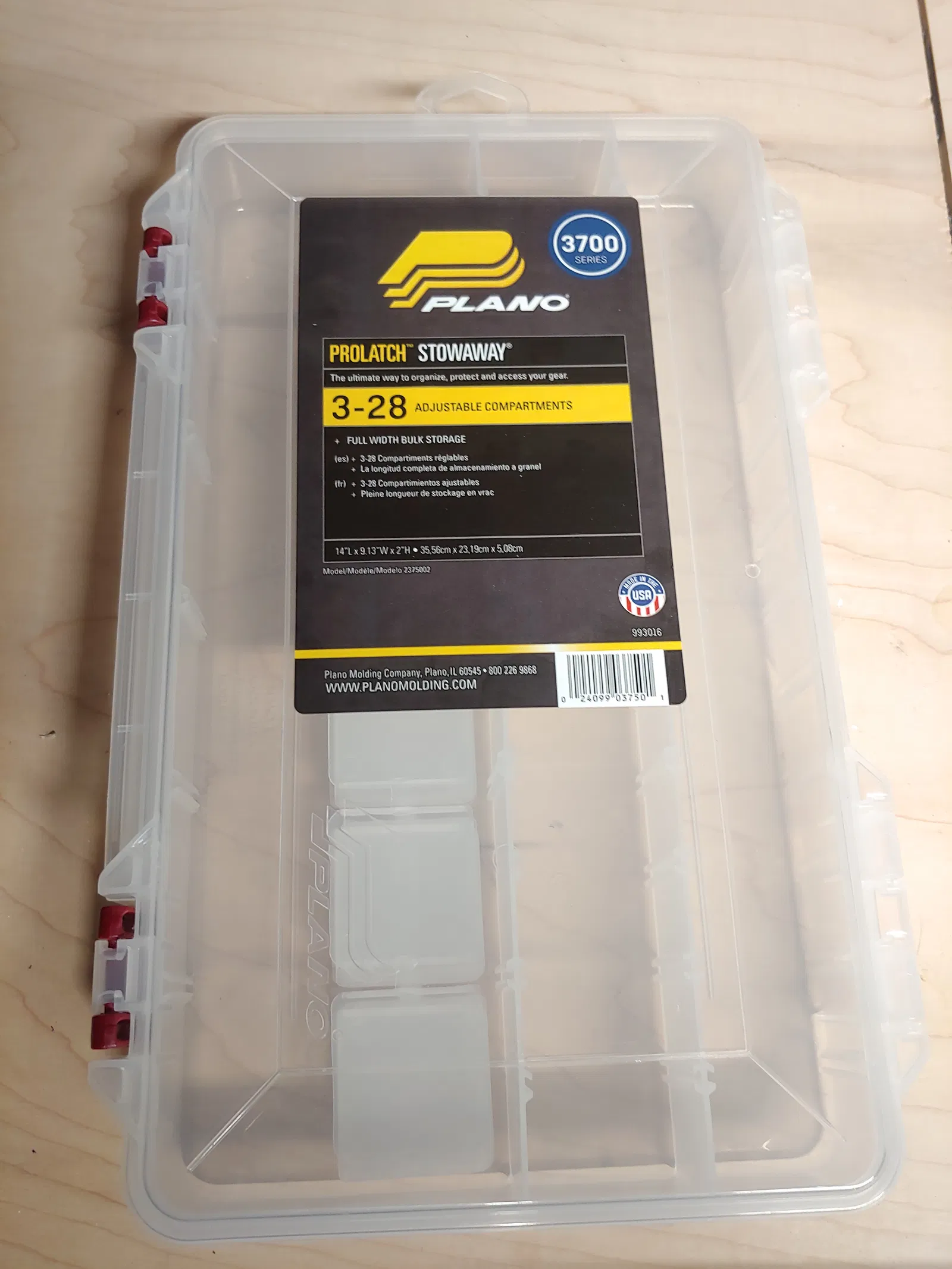

Tôi đã tìm kiếm một hệ thống tổ chức đồ nghề nhỏ giá rẻ mà lại phù hợp với kích thước và số lượng đồ nghề tôi muốn cất giữ. Cái phù hợp nhất với tôi là dòng Plano 3700. Tôi bắt đầu với "Plano ProLatch Stowaway Large Clear Organizer" (chốt màu đỏ tía) mua tại walmart với giá 5.24 đô la mỗi cái. Mẫu này có một ngăn đáy lớn hơn có thể chứa các dụng cụ liên quan mà bạn muốn cất giữ cùng với các món đồ nhỏ. Tôi cũng mua "Plano StowAway Tackle Utility Box - 3700 Series 4pk" (chốt đen) từ Sportsman's Warehouses với giá 34 đô la. Việc tìm hiểu các mẫu hơi phức tạp một chút, nhưng bất kỳ thứ gì có nhãn dòng 3700 đều có kích thước ngoài giống nhau. Họ còn có nhiều mẫu khác thuộc dòng 3700, nhưng giá chúng đắt hơn kha khá. Nếu bạn tính cả chi phí dây tóc (filament), một cuộn dây tóc 1kg cho ra khoảng 2.5 hộp đựng. Có thể nhiều hơn một chút nếu in hộp lớn hơn.

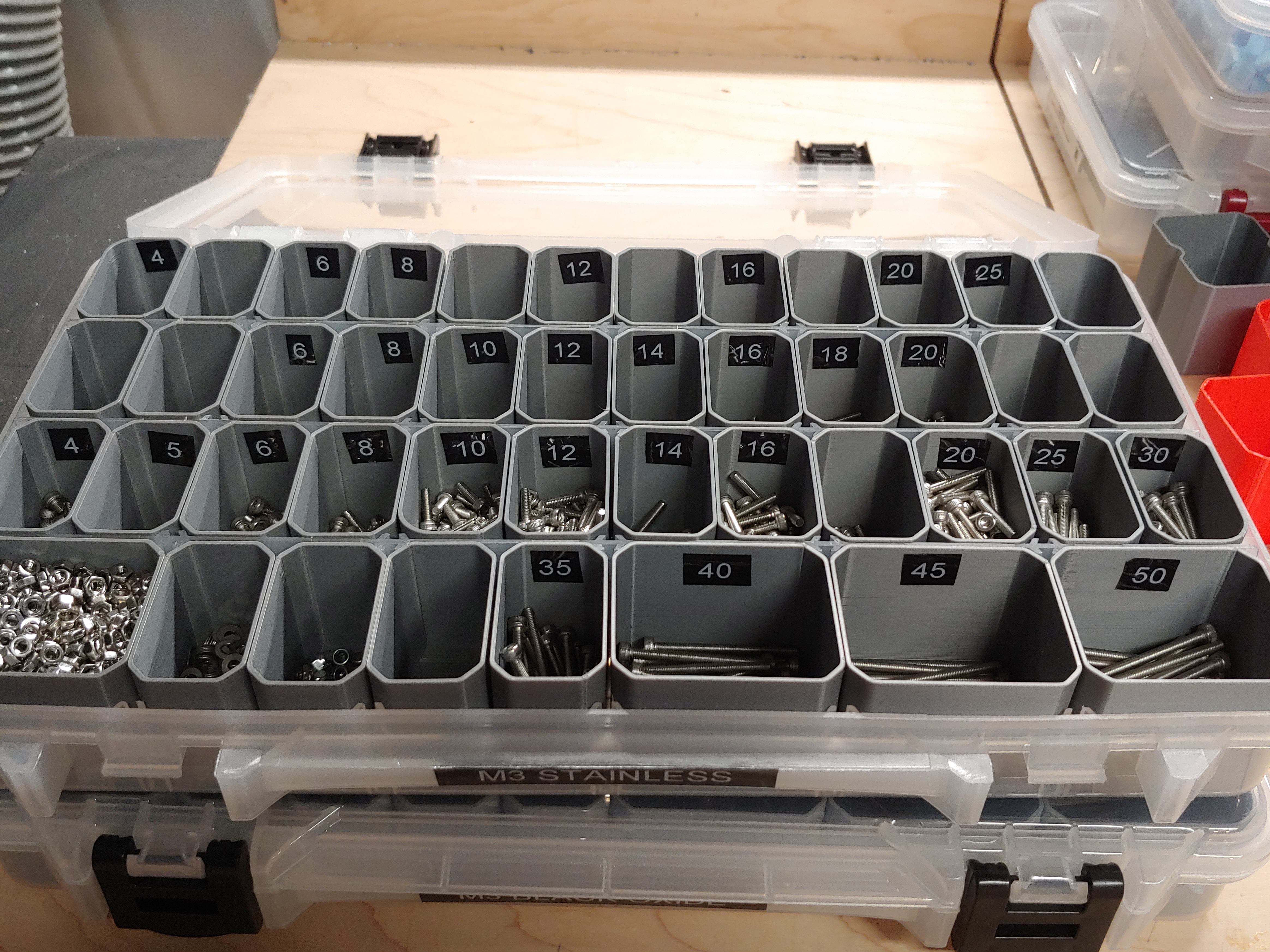

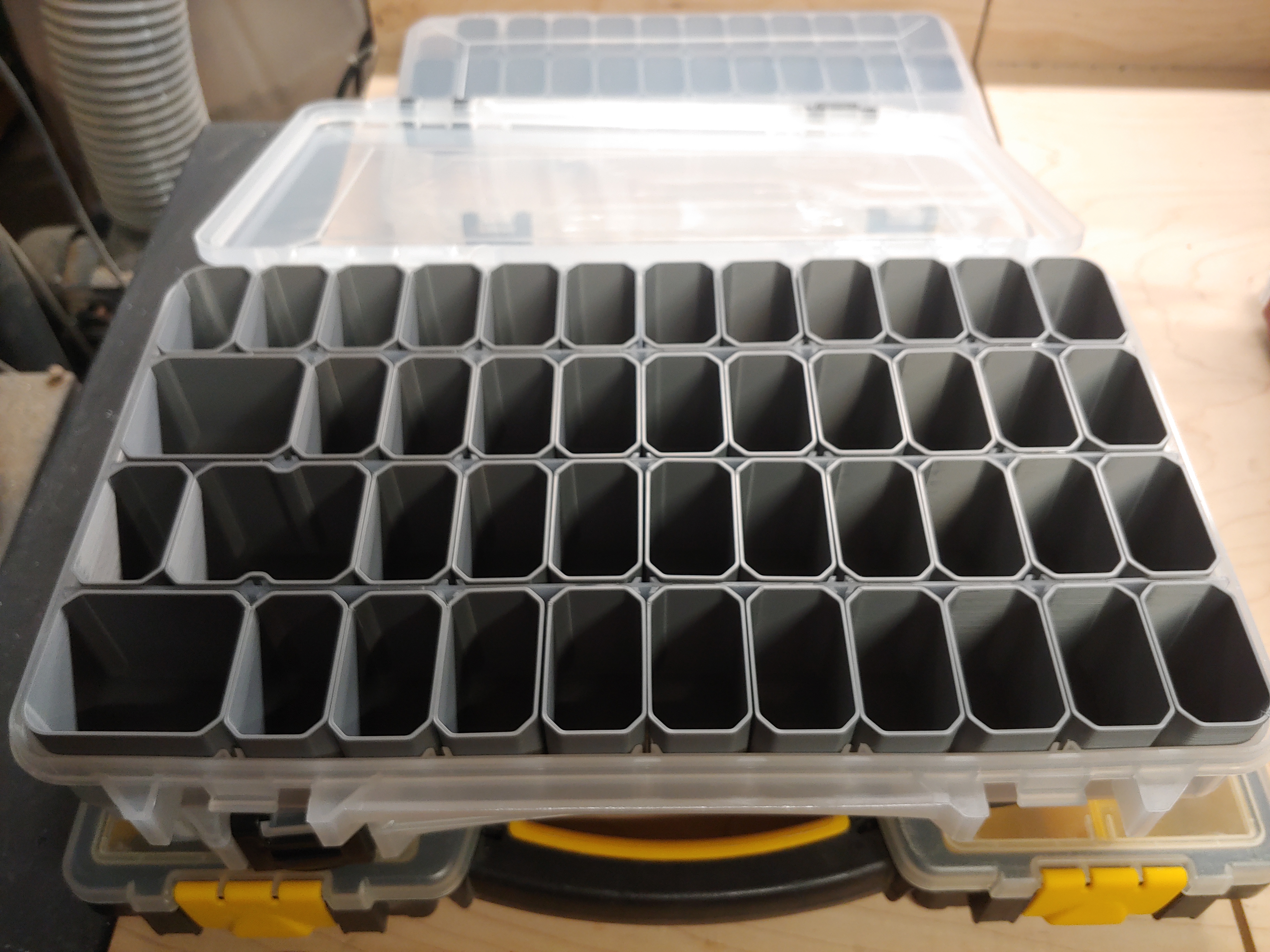

Tôi đã tìm và in các hộp của Brandon, nhưng không thích khoảng trống còn lại giữa chúng nếu không dùng vách ngăn của Plano, đặc biệt là với mẫu có chốt đen. Tôi cũng muốn tăng tốc quá trình in nếu có thể. Mấy cái này được thiết kế lại từ đầu, rộng hơn 2mm với các góc hơi bo tròn để tăng tốc độ in. Cuối cùng thì tôi thấy các góc cũng không bo tròn hơn là bao, nhưng chúng vừa vặn theo ý tôi.

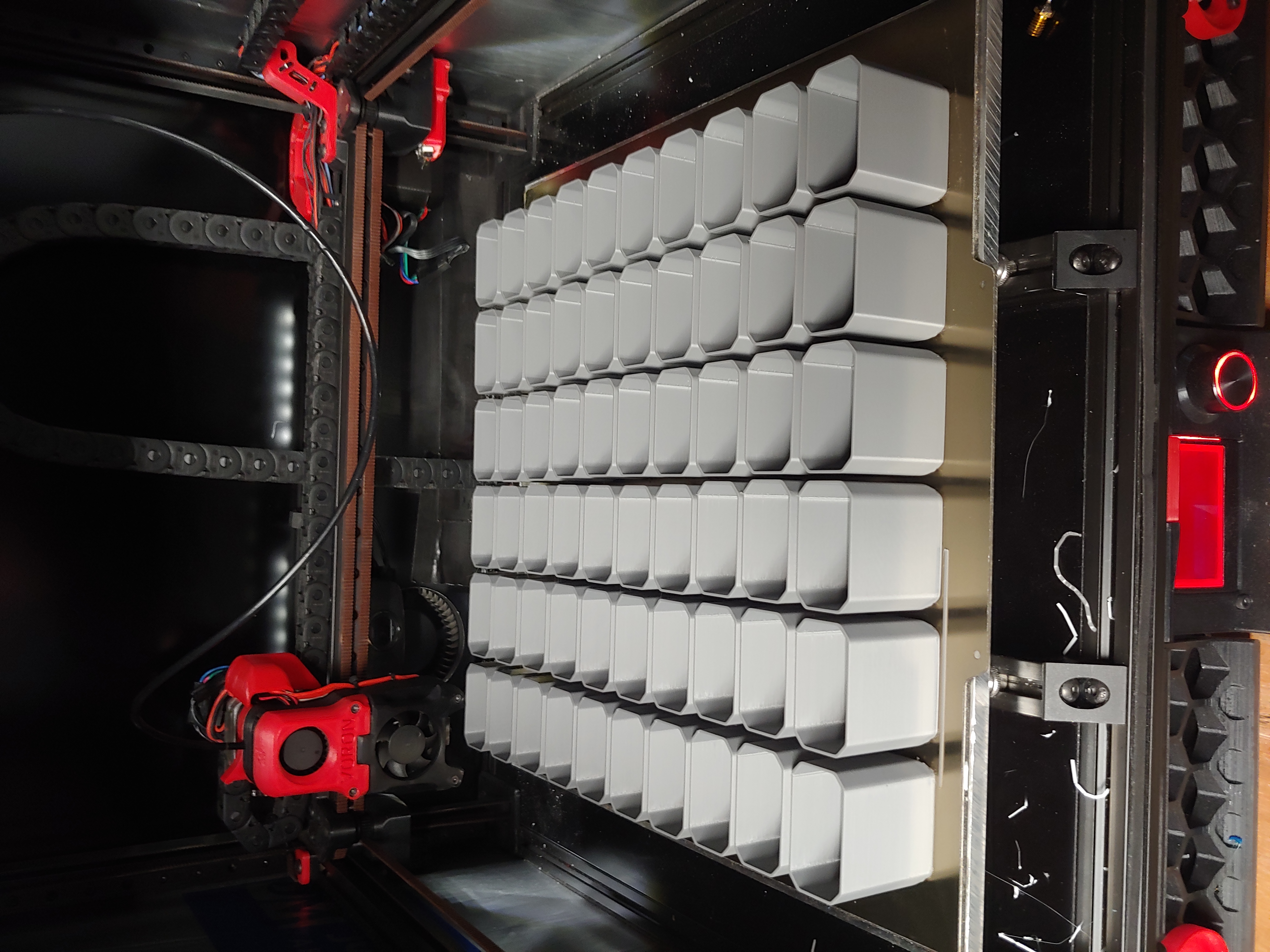

Tôi đang in chúng bằng đầu phun 1mm (thành hộp dày 1mm) với độ cao lớp in 0.3mm (đáy hộp dày 0.9mm). Tôi có thể in chúng nhanh hơn một chút nếu đặt hộp sao cho cạnh ngắn hướng về phía quạt làm mát. Nếu bạn gặp sự cố khi in bằng đầu phun lớn, bạn có thể cần giảm tốc độ in. Chỉ có một chiếc cho mỗi góc. Để có góc đối diện, bạn hãy lật nó trong phần mềm slicer của mình.

Tôi cũng đã thiết kế một hệ thống hộp hoàn toàn mới, các hộp được bo tròn để in nhanh hơn và không cần các hộp góc đặc biệt. /3d-model/116199-hop-dung-do-bo-phan-nho-dong-plano-3700-toi-gian-in-nhanh

Hệ thống đó cũng bao gồm các hộp lớn hơn cho ngăn đáy, có thể dùng chung với các hộp này. Hệ thống bo tròn có vẻ hợp lý hơn, nhưng tôi lại thích kiểu dáng của mấy cái hộp vuông vắn này hơn cho các loại ốc vít.

CHỈNH SỬA: Sau khi sắp xếp ốc vít trong vài hộp đựng, phiên bản bo tròn dễ sử dụng hơn nhiều. Với loại hộp vuông, tôi phải in lại các hộp góc có kích thước khác nhau và dán nhãn lại. Còn với loại bo tròn, tôi chỉ cần di chuyển hộp hiện có vào góc.

CHỈNH SỬA LẦN HAI: Xem phiên bản in nhanh để biết một số số đo cơ bản để đóng giá đỡ chúng.
