Hộp Đựng Silica Mỏng Dính - Gắn Nắp

Ở chỗ tui, độ ẩm lúc nào cũng là kẻ thù số một hết trơn hà. Trước khi tính tới chuyện giữ cho filament khô ráo, thì cái máy hút ẩm trong phòng làm việc tui nó cứ o o è è hoài để cố giữ cho mấy món đồ điện tử nó được ổn áp.

Sau khi bén duyên với in 3D, tui có thử qua mấy cái hộp đựng hạt hút ẩm silica đủ kiểu để bỏ chung với mấy cuộn filament với hộp khô của tui. Tui khoái cái mẫu “Ultimate Filament Dry Box” của Krieger lắm, mà thấy mấy cái hộp silica tui tìm được nó không có hợp lắm với cái hộp đó. Tui phải sấy silica thường xuyên hơn là rút mấy cuộn filament ra nữa. Hộp silica nào tui tìm được cũng phải tháo 4 cuộn filament ra mới sấy được, phiền phức ghê.

Sau khi tìm mỏi mắt mà không ra cái món tui cần y chang, tui quyết định tự thiết kế lấy một cái. Tui hy vọng có ai đó cũng thấy nó hữu ích ha!

Ý tưởng thiết kế của tui là:

1. Đủ hẹp để gắn lên nắp hộp khô mà không cản trở chuyển động của mấy cuộn filament bên dưới.
2. Đủ lớn để bù lại cho cái độ ẩm cao chỗ tui.
3. Có thể tháo ra được mà không cần đụng tới mấy cuộn filament bên dưới.
4. Dễ mở để nạp/sấy lại.
5. Linh hoạt, phòng trường hợp sau này tui đổi ý.

Kết quả? Là cái hộp đựng silica mỏng dính này đây.

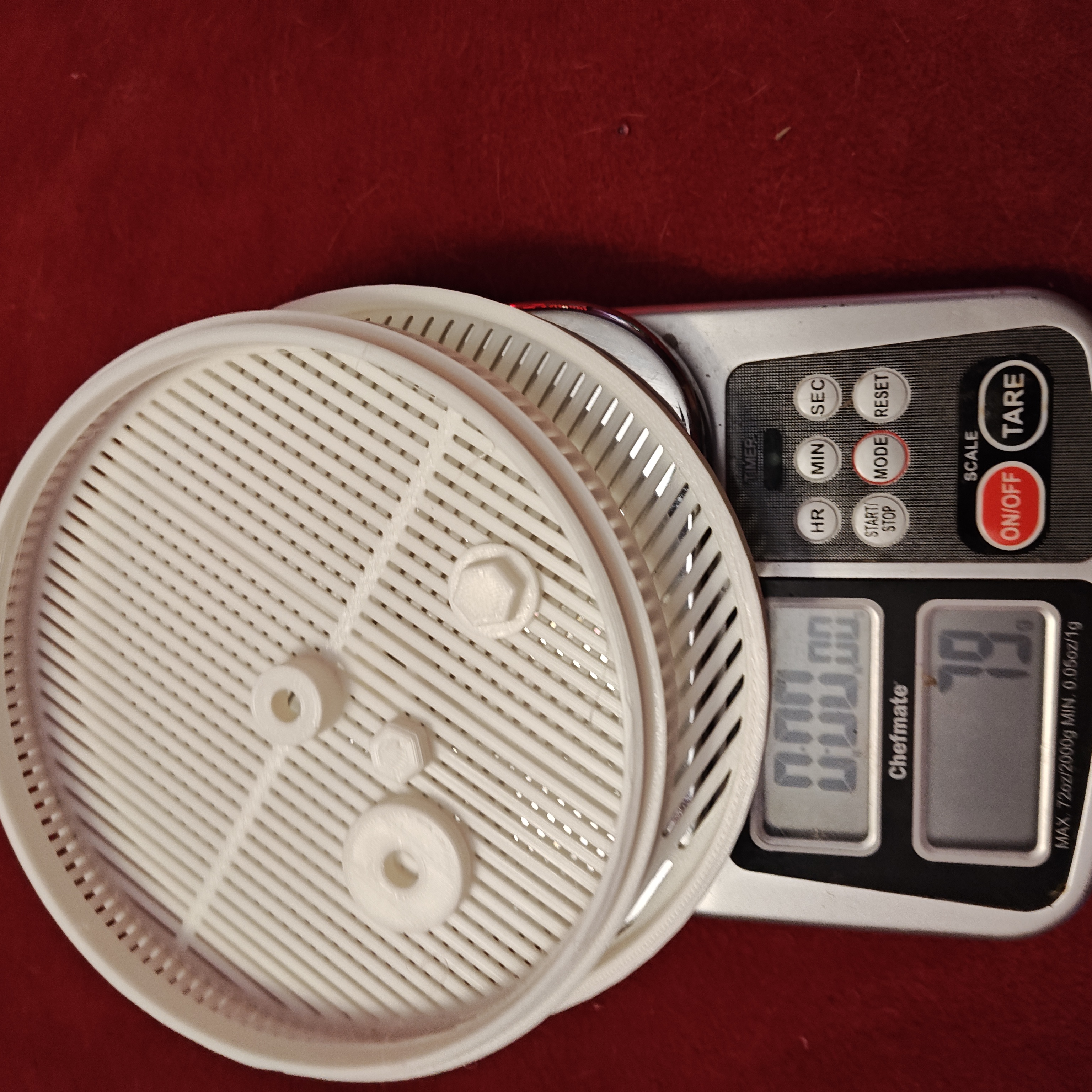

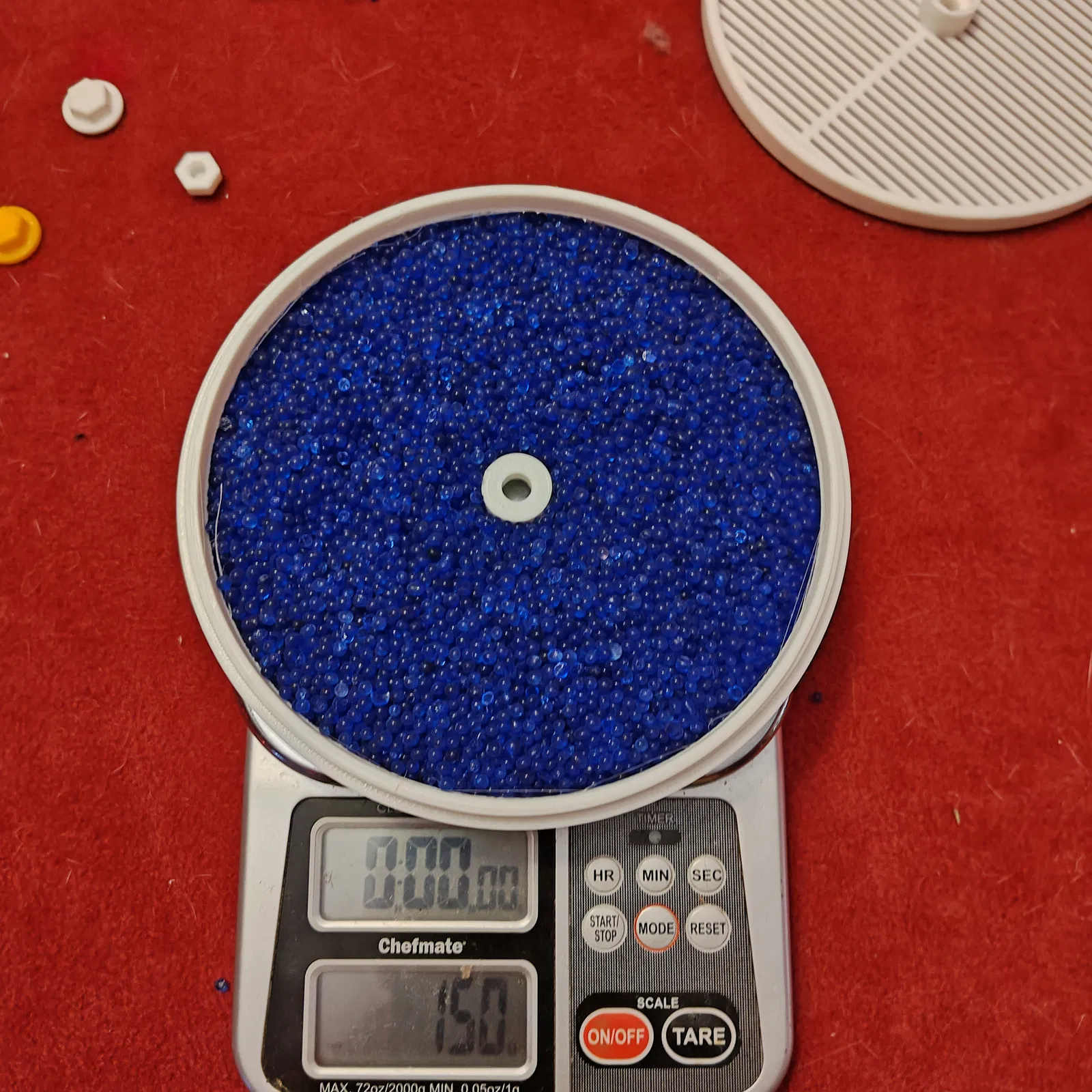

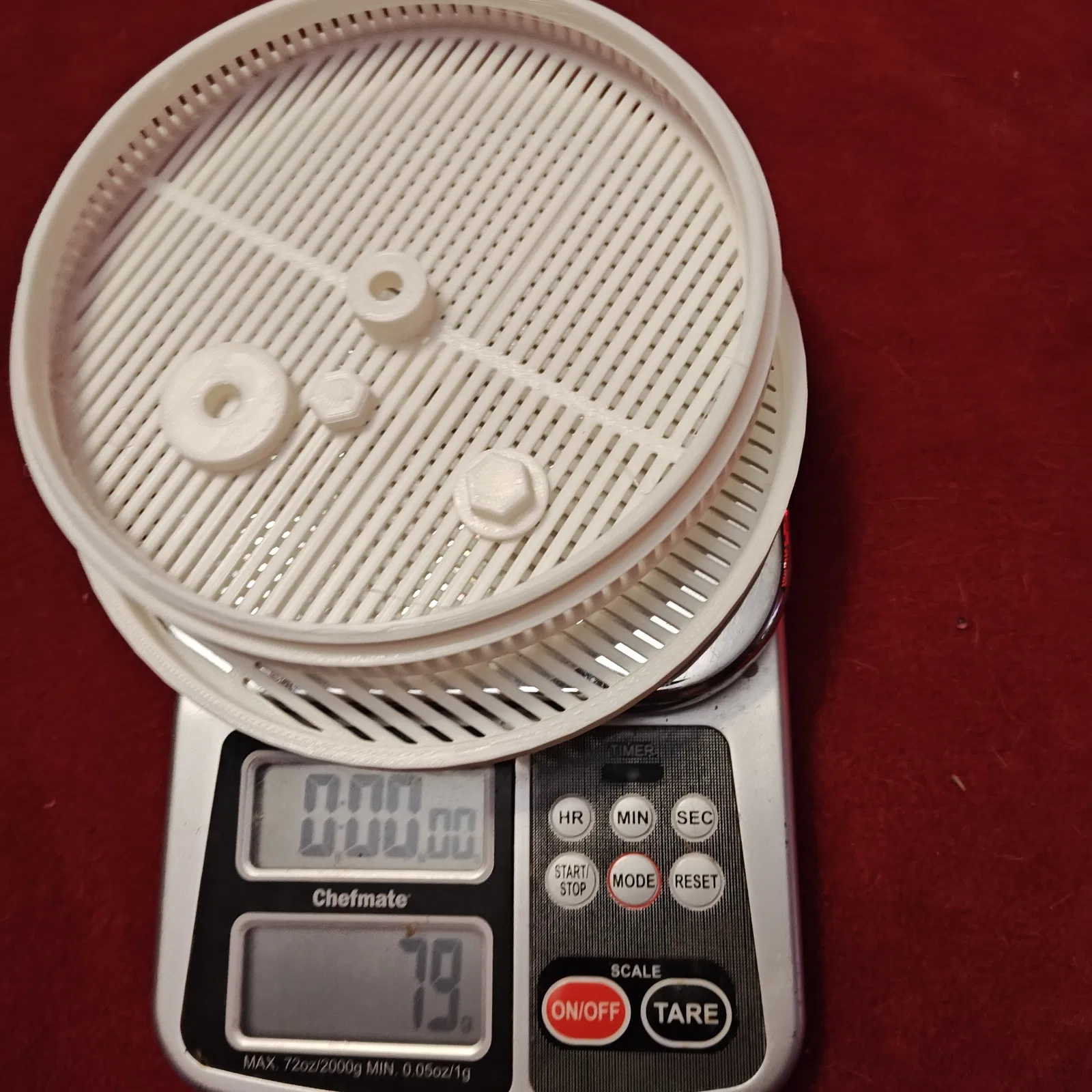

Thông tin tóm tắt: Cái hộp silica này cao hơn 20mm một chút (tui đo được 20.25mm), và sẽ tốn khoảng 79g filament nếu bạn in hết các bộ phận. Đường kính nó là 150mm, và chứa được ít nhất 150g silica. (Nó chứa được nhiều hơn nếu bạn in cái bộ phận đáy thay thế “bottom-no-mount”, cái này bỏ lỗ gắn đi thì tui chứa được nhiều hơn 150g mà không bị đổ). Khi hai mặt được vặn lại với nhau, mấy cái thanh chống ở giữa sẽ tiếp xúc và ngăn silica đổ ra qua các lỗ gắn. Tui thiết kế để gắn bằng bu lông đầu lục giác ¼", tại tui có sẵn mấy cái đó nhiều nhất.

Lưu ý bắt buộc: Tui thấy cái ren vặn giữa đáy và nắp hơi khó kết nối cho tới khi tui quẹt một ít dầu silicon quanh mấy cái ren; nó giảm ma sát đủ để hoạt động ngon lành luôn!

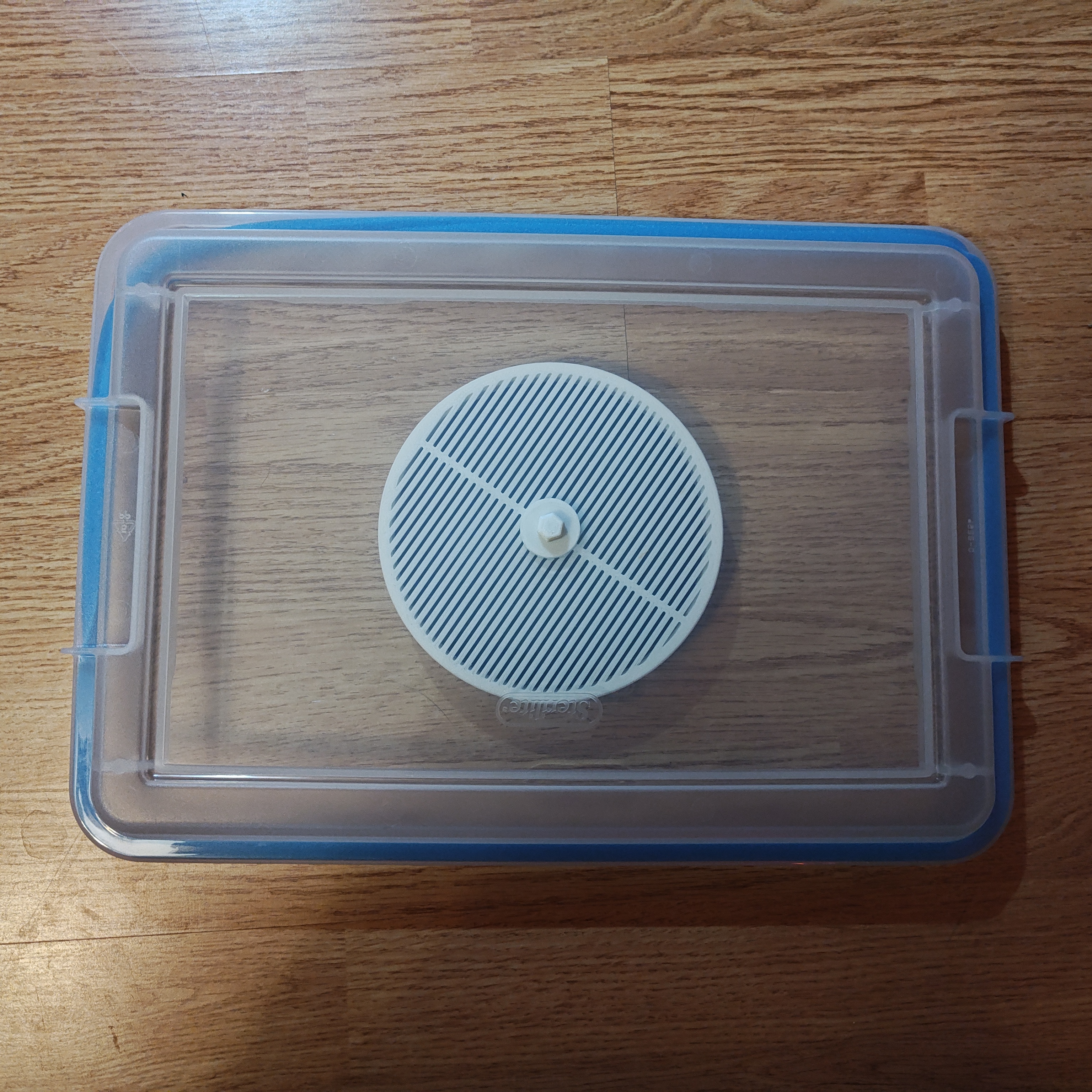

Phần nắp: “top-with-mounting-hole.stl” - Tui bắt đầu với ý tưởng là gắn chỉ cái nắp hộp silica lên cái nắp hộp khô thôi. Bu lông đầu lục giác ¼" sẽ vừa với mặt dưới, và cái miếng đệm 5mm được thiết kế để đặt giữa nắp hộp silica và nắp hộp khô. Cái này sẽ cho phép không khí lưu thông quanh hộp silica; tui không biết có cần thiết không, nhưng tui thấy hợp lý khi lên kế hoạch cho nó.

Phần đáy đầu tiên: “bottom-no-mount.stl” - Tui bắt đầu với thiết kế này. Sau khi thiết kế xong (và trước khi in), tui quyết định là có lẽ tui muốn gắn cả cái hộp như một khối.

Phần đáy “tốt hơn”: “bottom-with-mounting-hole.stl” - Thiết kế này cũng cho phép dùng bu lông đầu lục giác ¼" để gắn; trong cấu hình này, bu lông sẽ đi xuyên qua cả hai bộ phận và gắn cả cái hộp đựng silica như một đơn vị duy nhất.

Phần phụ kiện: “spacer-5mm.stl” - Cái này được thiết kế để đặt giữa hộp silica và nắp hộp khô. Kích thước bu lông bạn cần sẽ tùy thuộc vào hộp khô cụ thể của bạn.

Phần phụ kiện: “plug.stl” - Cái nút này được thiết kế để bịt cái lỗ trên phần đế gắn bu lông lục giác. Ý tưởng của tui là tui có thể muốn bịt lỗ gắn lại trong trường hợp tui muốn dùng hộp silica mà không cần gắn. Tui thấy cái này hơi thất thường, tùy thuộc vào loại filament. Có mấy cái vừa in xong là khít luôn, mà có mấy cái lại bị nhỏ quá sau khi in. Tui chưa có in thử bằng TPU, chắc cái đó ổn hơn. Bạn có thể cần phải chỉnh scale cái này lên một chút tùy theo máy in/filament của bạn.

Phần phụ kiện hoàn toàn vô dụng: “cap-nut.stl” - Ý tưởng của tui là làm cái nắp chụp cho con bu lông lục giác bị lộ ra ngoài. Cái này nó không đáng tin cậy lắm, và tui luôn dùng bu lông lục giác ¼".

Kết luận? Cái này thì để các bạn tải về tự quyết định ha. Tui hy vọng có ai đó thấy nó đáp ứng được nhu cầu của họ và thấy nó hữu ích. Tui mong các bạn đăng mấy cái thành phẩm lên, để tui thấy người khác sử dụng nó ra sao. Tui mong các bạn chỉnh sửa nó nếu thấy nó chưa hợp ý. "Tui hy vọng..." (nhấn nhá tinh tế đến một bộ phim hay, “The Shawshank Redemption”)
