Vỏ Mosfet kèm Quạt 6010 cho Bo mạch Tản nhiệt "Bông Tuyết" HiLetGo 25A

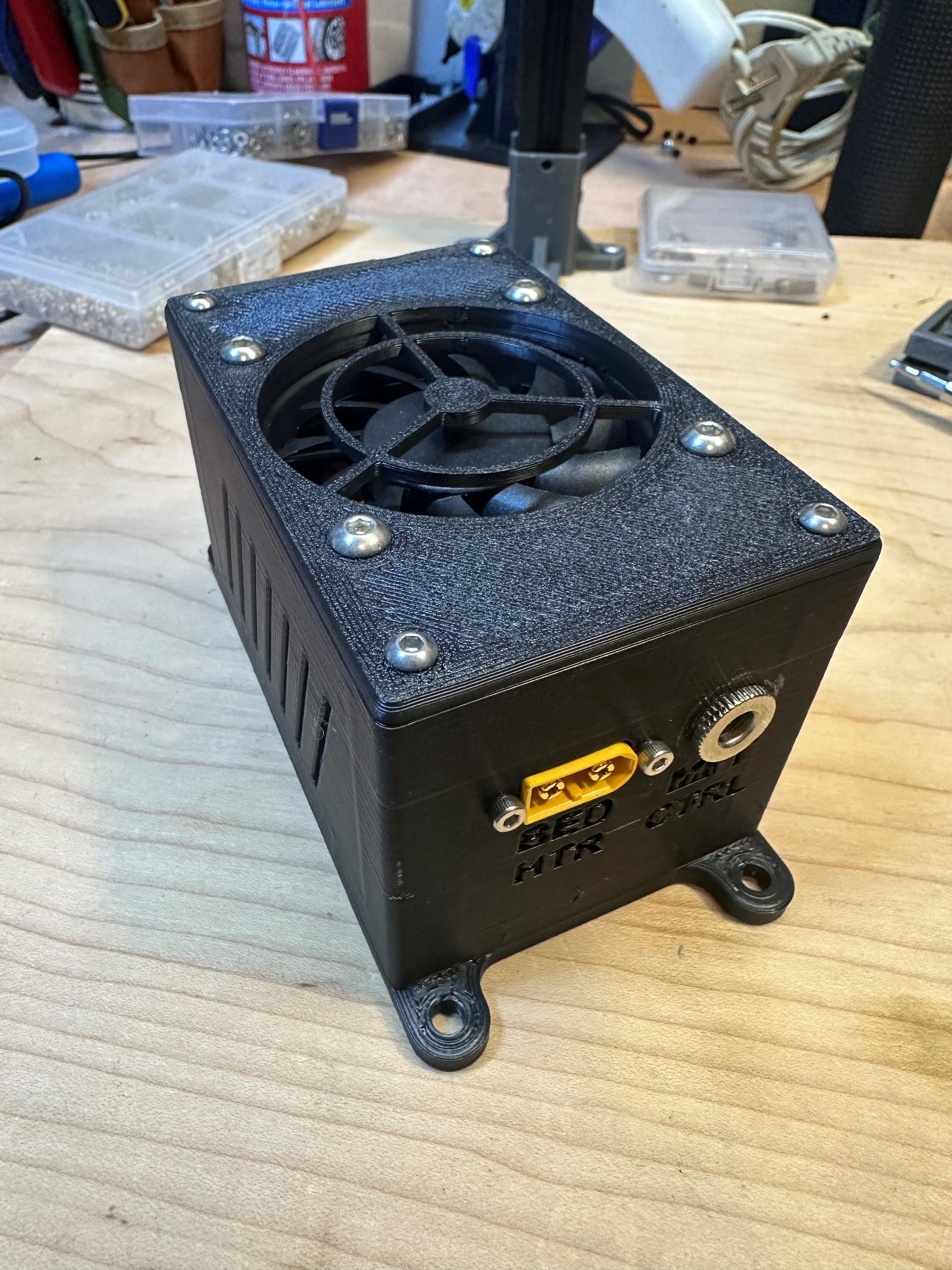

Đây là một bộ vỏ in 3D mà tôi đã thiết kế để sử dụng với Mosfet ngoài cho bàn nhiệt trên chiếc CR-6 Max của mình. Không hiểu sao mosfet trên bo mạch chính của CR-6 Max của tôi vẫn chưa hỏng, nhưng trong lúc nâng cấp nhiều thứ khác, tôi quyết định thêm một Mosfet ngoài để cố gắng làm cho bo mạch chính sống lâu hơn một chút. Tôi đã tích hợp các cổng XT60 gắn trên panel cho nguồn vào 24V từ PSU của bạn cũng như đầu ra cho bàn nhiệt. Một jack cắm hình tròn (barrel jack) được sử dụng cho tín hiệu điện áp từ đầu ra bàn nhiệt trên bo mạch chủ máy in 3D của bạn.

CẢNH BÁO: Nếu bạn sử dụng bộ vỏ này, bạn sẽ phải làm việc với điện. Bạn hoàn toàn chịu trách nhiệm về sự an toàn của chính mình. Bạn phải có kiến thức về những gì mình đang làm. Kiến thức đầy đủ sẽ giúp bạn giảm thiểu nguy cơ bị thương tích hoặc tử vong và hư hỏng tài sản của bạn. Việc sử dụng bộ vỏ này đồng nghĩa với việc bạn đã chấp nhận mọi rủi ro liên quan.

Bạn sẽ cần các bộ phận sau để sử dụng bộ vỏ này:

1. Một bo mạch Mosfet: https://www.amazon.com/dp/B07C7RQ4C6?psc=1&ref=ppx_yo2ov_dt_b_product_details
2. Một jack cắm nguồn DC 5.5x2.1 mm: https://www.amazon.com/dp/B07Y7FB7TY?ref=ppx_yo2ov_dt_b_product_details&th=1
3. Hai jack cắm XT60 gắn trên panel: https://www.amazon.com/dp/B07VV92WZS?psc=1&ref=ppx_yo2ov_dt_b_product_details
4. Một quạt tản nhiệt 6010 (chọn loại có cùng điện áp đầu ra với bo mạch chủ máy in của bạn, thường là 24v. Tôi đã dùng một cái như thế này: https://www.amazon.com/dp/B07R3WCKCX?psc=1&ref=ppx_yo2ov_dt_b_product_details)
5. Tám ốc heatset M3, đường kính ngoài 4.5mm
6. Tám ốc đầu tròn M3 x 6
7. Bốn vít M4x16 kèm đai ốc
8. Bốn vít M2.5x6
9. Một đầu nối JST-XH 2 pin

Hướng dẫn lắp ráp:

1. In các bộ phận.
2. Lắp các ốc heatset vào 8 lỗ được cung cấp.

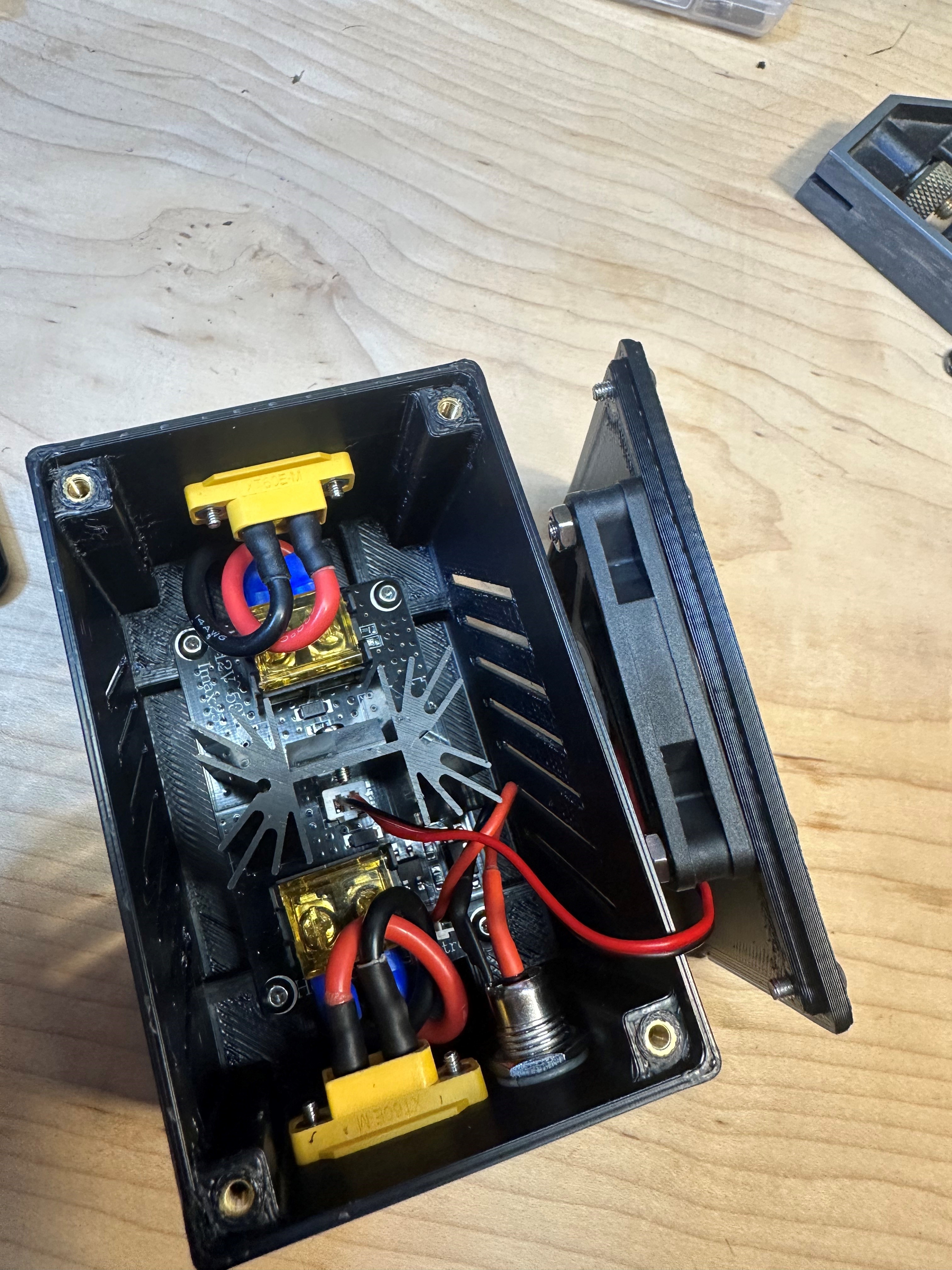

3. Hàn dây cho các đầu nối XT60 gắn trên panel vào bo mạch. Tôi đã dùng khoảng 1.5 inch dây cho mỗi cái. Lưu ý: các đầu nối này nên được lắp VÀO TRƯỚC KHI bạn lắp bo mạch.
4. Lắp bo mạch Mosfet. Sau khi vặn chặt bằng bốn con ốc M3x6 BHCS, đặt các đầu nối XT60 vào các khe được cung cấp trong bộ vỏ in 3D. Sử dụng 4 con vít M2.5x6 để cố định chúng.
5. Hàn dây cho jack cắm hình tròn. Bạn sẽ cần sử dụng đầu nối JST-XH 2 pin cho kết nối này.
6. Lắp jack cắm hình tròn và cắm nó vào.
7. Gắn quạt vào nắp bộ vỏ bằng 4 vít M4x16 và đai ốc. Bộ vỏ được thiết kế để cho phép quạt dày 10mm nằm gọn bên trong. Nếu bạn dùng quạt dày hơn, bạn có thể phải gắn nó bên ngoài và cần vít dài hơn. Trên bộ vỏ của tôi, tôi đặt các đai ốc ở mặt trong của nắp.
8. Cắm quạt vào cổng quạt trên bo mạch. Chú ý đến cực tính - cách dễ nhất là kiểm tra sự thông mạch của cực âm (ground). Nếu bạn không biết cách kiểm tra, bạn có lẽ không nên thực hiện dự án này. Nếu cần, hãy đổi vị trí dây trên đầu nối JST của quạt. Tôi đã cắt ngắn dây quạt và lắp đầu nối JST mới để loại bỏ phần lớn độ chùng.
9. Kết nối đầu ra của bàn nhiệt trên bo mạch chủ của bạn với jack cắm hình tròn trên bộ vỏ Mosfet.

Nếu bạn đang sử dụng PID để điều chỉnh nhiệt độ bàn nhiệt, bạn sẽ muốn chạy lại quá trình PID tuning.
