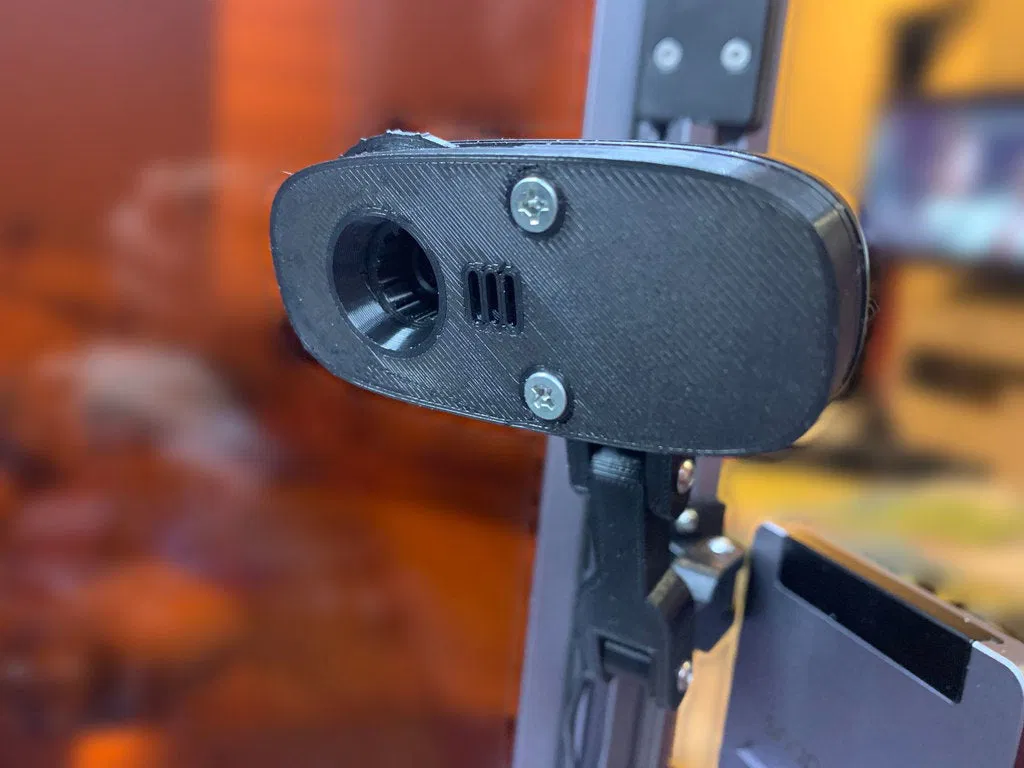

Giá đỡ webcam Logitech c270 cải tiến + tùy chọn đế Snapmaker 2.0

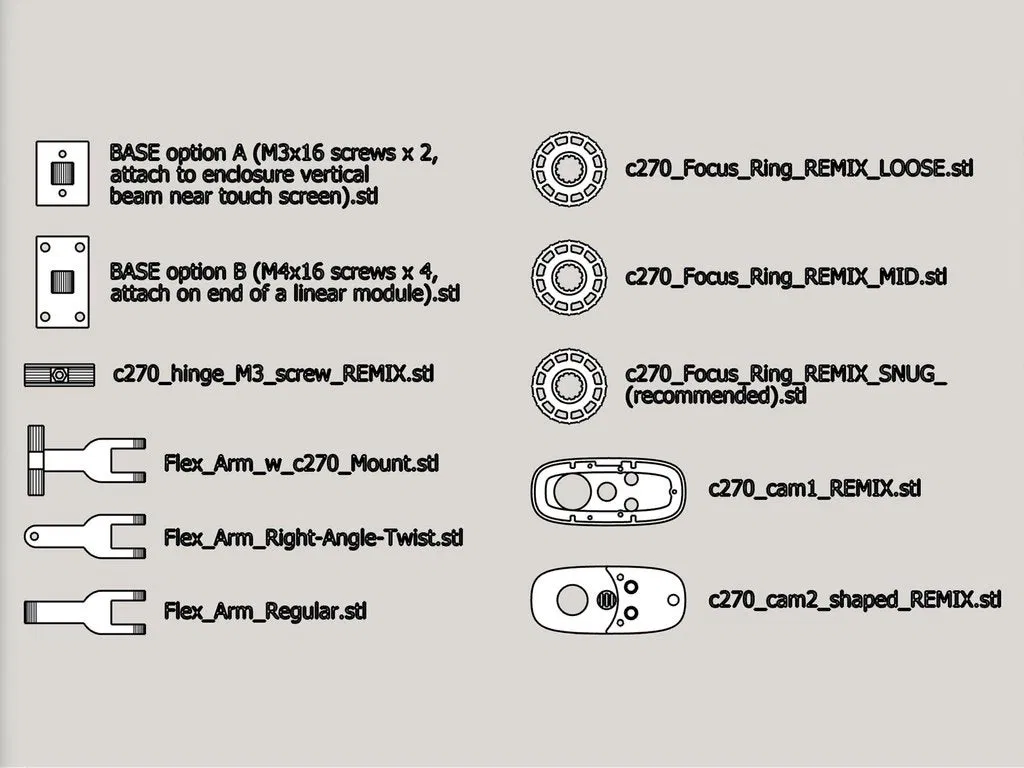

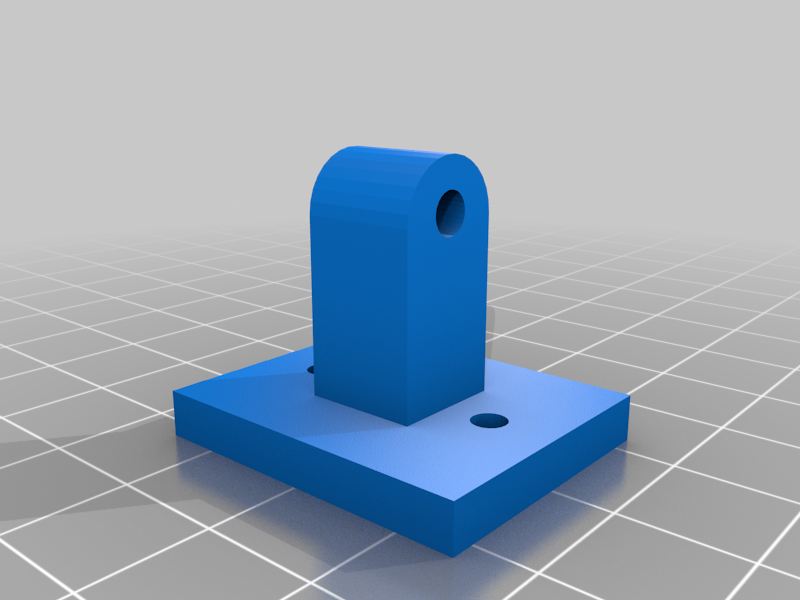

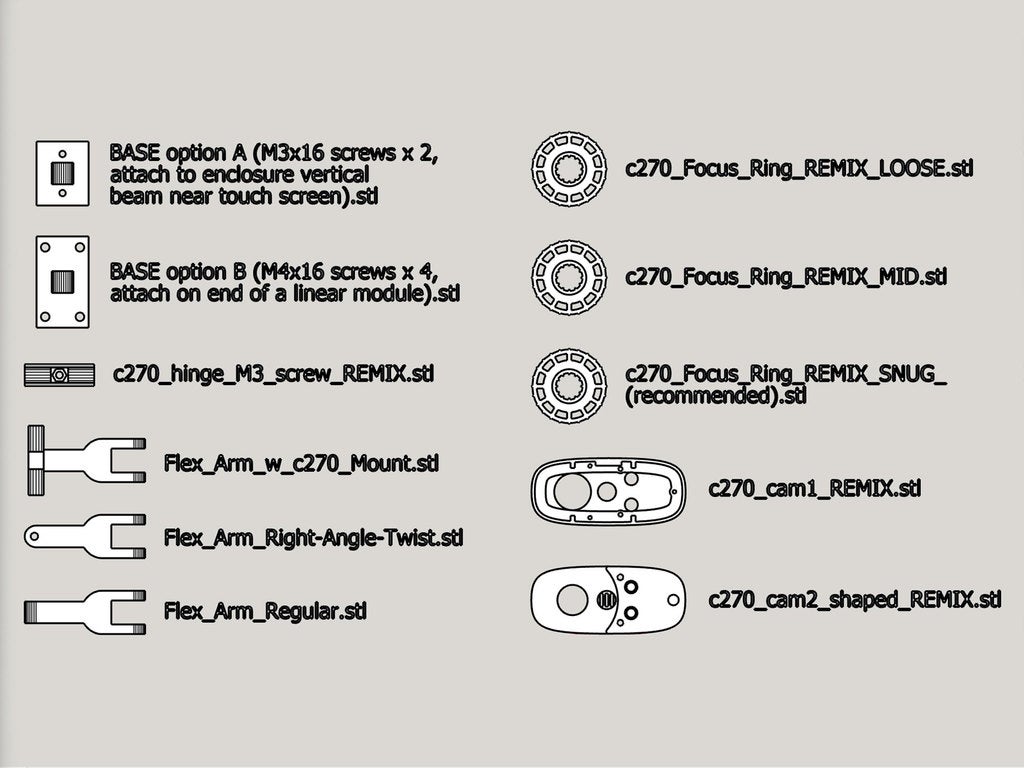

Mấy cái remix này dựa trên ba món đồ đây nè: Tripod Logitech C270, của luc_e, ngày 27 tháng 12 năm 2015 Vòng lấy nét C270 - Có kèm file OpenSCAD, của biomushroom, ngày 24 tháng 8 năm 2016 Tấm đế snapmaker, của Okatake, ngày 12 tháng 2 năm 2018 (Lưu ý: Mình cố gắng link nhiều hơn một món đồ nguồn, mà cái công cụ tìm kiếm của thingiverse.com cứ báo "0 kết quả" hoài.) _Xin khen ngợi luc_e, biomushroom, và Okatake vì những món đồ này._ Danh sách bộ phận & phụ kiện: Đây là những gì có sẵn và những phụ kiện tối thiểu cần thiết: * TÙY CHỌN ĐẾ A — ốc M3x16 x 2 (Cái này có thể gắn vô thanh dọc của vỏ máy Snapmaker 2.0 gần màn hình cảm ứng.) Rồi để gắn khúc tay nối tiếp theo (bên dưới), ốc M3x20 và đai ốc tương ứng.

• TÙY CHỌN ĐẾ B — ốc M4x16 x 4 (Cái này có thể gắn vô đầu của module tuyến tính Snapmaker 2.0.)

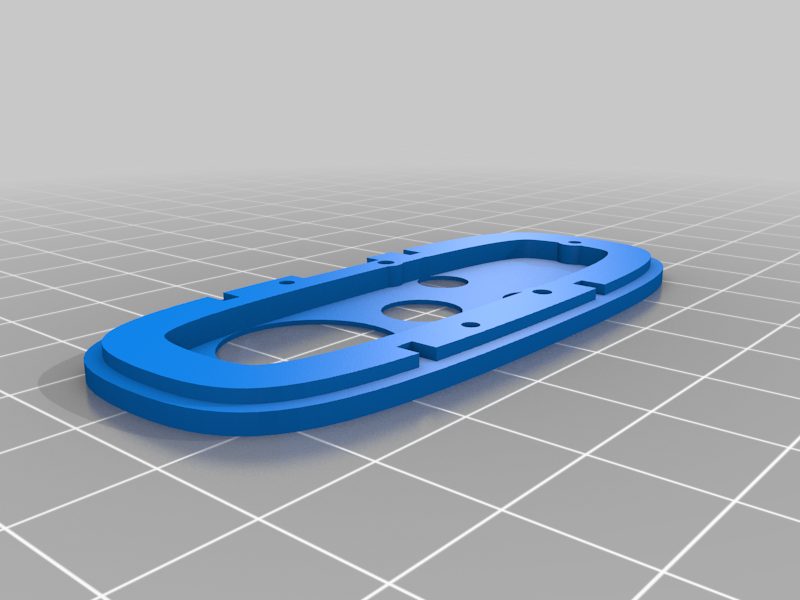

• c270_cam1_REMIX — không cần phụ kiện gì thêm (Dùng mấy con ốc nhỏ zin của webcam, loại bắt cái miếng nhựa phía trước vô.)
• c270_cam2_shaped_REMIX — ốc tự khoan M3x12 (ốc đầu côn) x 2

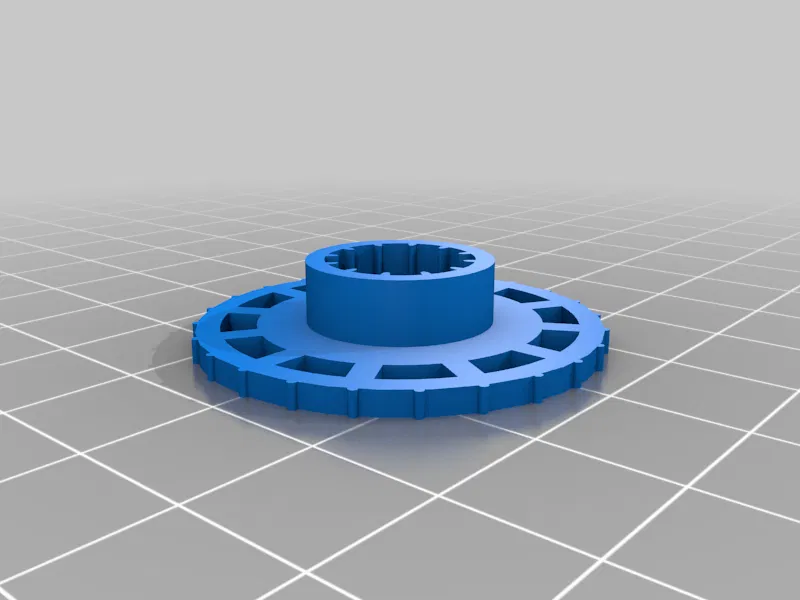

• TÙY CHỌN VÒNG LẤY NÉT C270 (chọn một trong ba): C270_Focus_Ring_REMIX_LOOSE C270_Focus_Ring_REMIX_MID * C270_Focus_Ring_REMIX_SNUG (khuyên dùng)

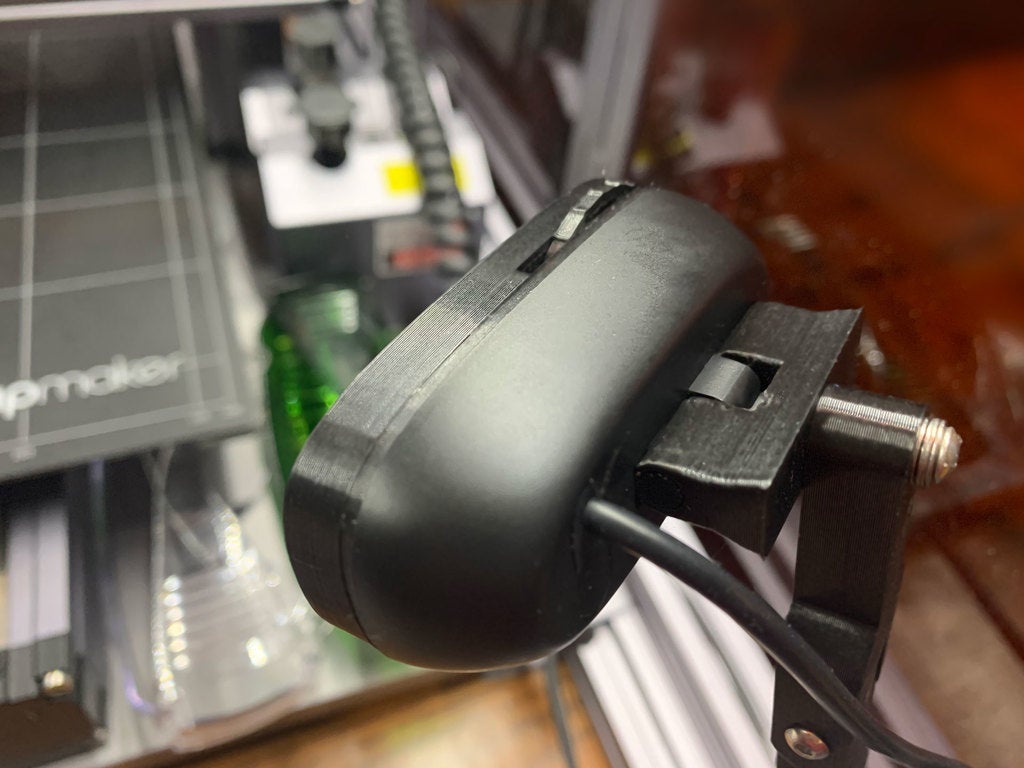

• c270_hinge_REMIX — ốc M3x12 (hoặc ốc M3x10) & đai ốc tương ứng. (Nếu xài loại 12mm, có thể cần vài cái long đền làm miếng đệm.)

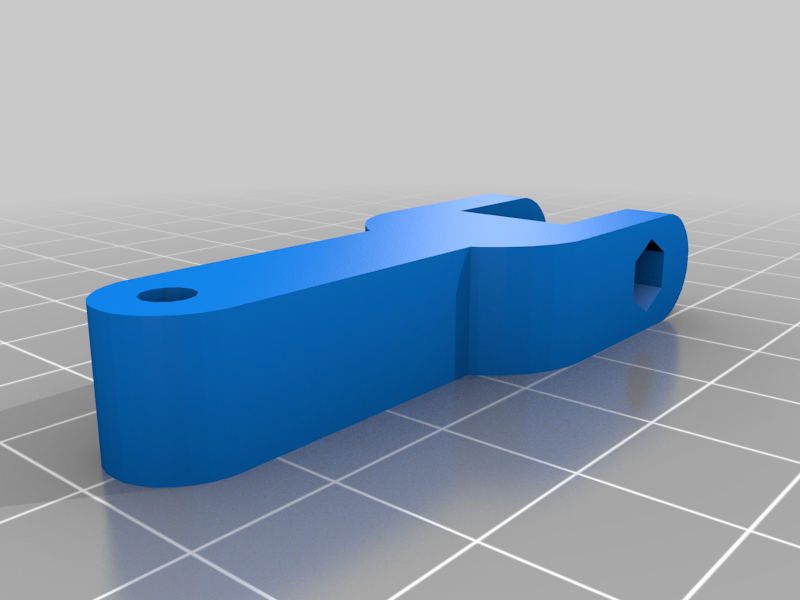

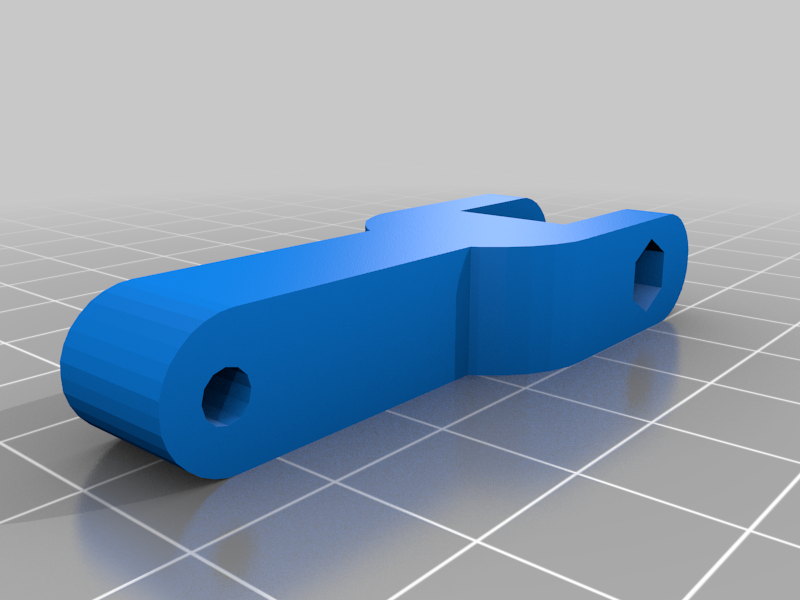

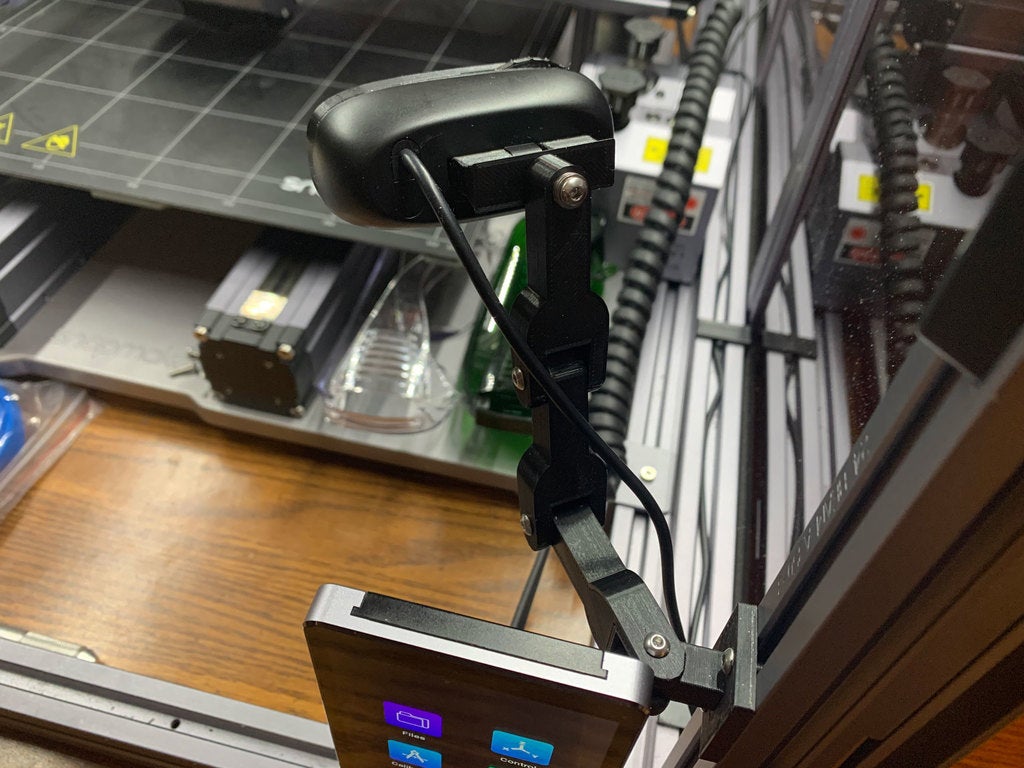

• TÙY CHỌN TAY NỐI (ghép tùy thích): Flex_Arm_Regular — ốc M3x20 và đai ốc tương ứng Flex_Arm_Right-Angle_Twist — ốc M3x20 và đai ốc tương ứng * Flex_Arm_w_c270Mount — ốc M3x20 và đai ốc tương ứng   LƯU Ý:_ Cái tùy chọn cuối cùng ("Flex_Arm_w_c270Mount") làkhông xài_ trong mấy tấm hình nha. Nó sẽ loại bỏ sự cần thiết của bộ phận "c270_hinge_REMIX", nhưng đổi lại sẽ bị giảm bớt khả năng điều chỉnh (xoay). Mấy lý do mà mình phải làm lại mấy món này nè...

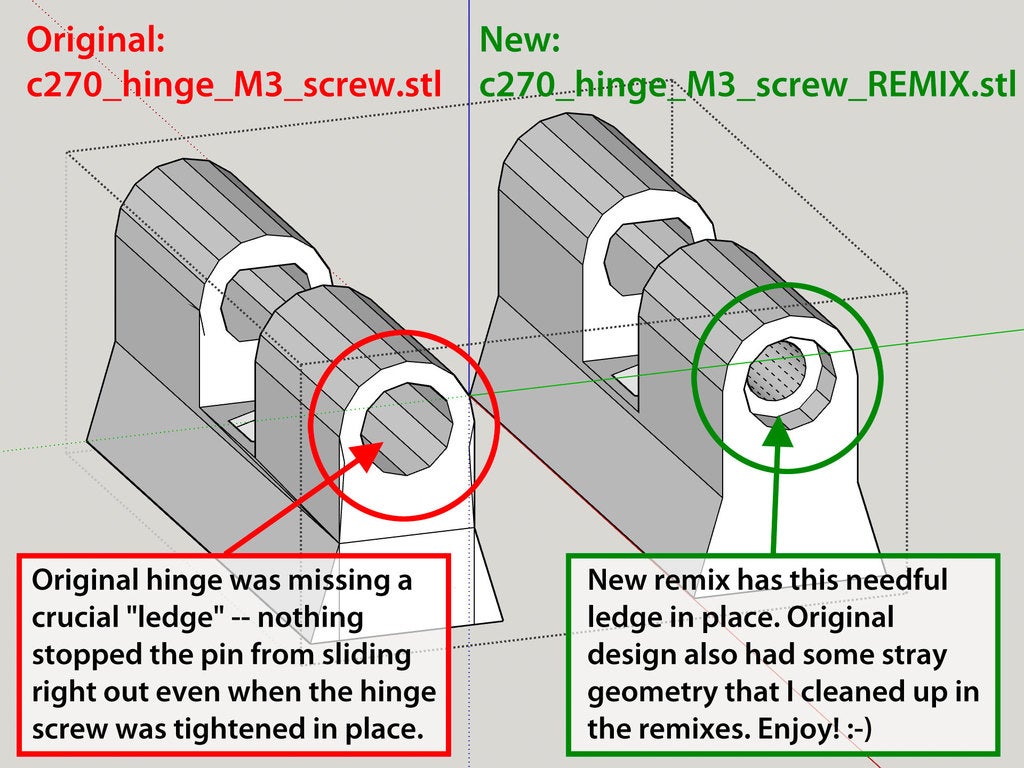

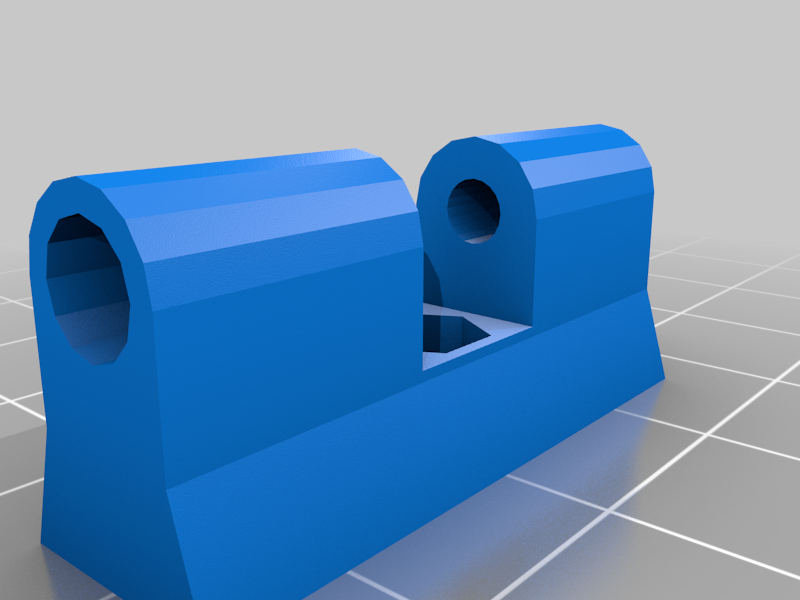

• Cái vòng lấy nét gốc nó không bám được vô bộ phận lấy nét của con C270 của mình, mà cái bản remix của biomushroom sau này cũng vậy luôn, dù luc_e có khuyên dùng. Chắc cái model C270 của mình nó hơi khác hả? * Cái "c270_hinge_M3_screw.stl" gốc nó thiếu một cái chỗ thắt eo quan trọng cho lỗ trục (như nhìn thấy trong bộ phận gắn webcam gốc). Cái mép của nó phải tạo thành một cái gờ bên trong để đầu ốc có thể tì vào đó. Không có cái "mép" này, không có gì ngăn được cái chốt trượt ra ngoài ngay cả khi con ốc gắn bản lề đã siết chặt.

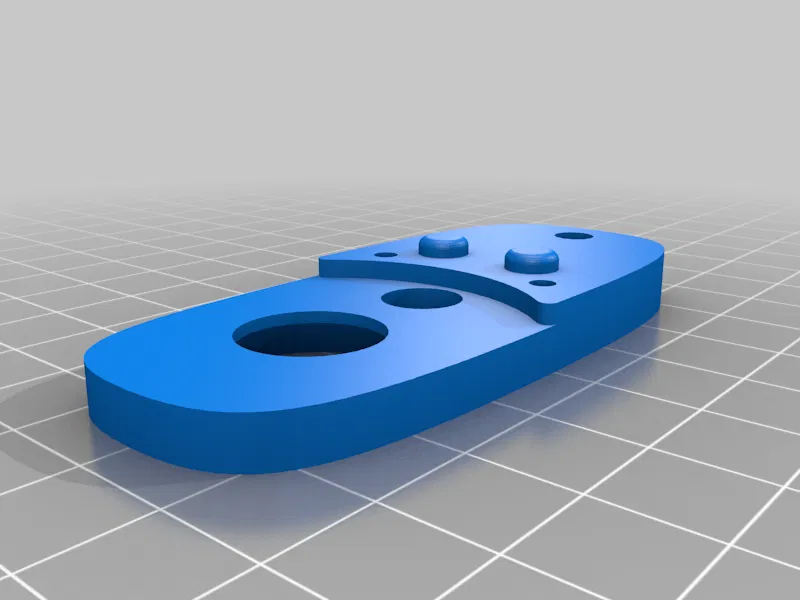

• Cái "c270_cam2_shaped.stl" gốc của luc_e có một cái lỗ cho cái đĩa vòng lấy nét cao 3.3 mm mà cái đĩa đó chỉ có 2.0 mm. Khoảng hở quá nhiều, dẫn đến bị lắc lư.
• Cái "c270_cam2_shaped.stl" gốc của luc_e dùng mấy cái bậc "tầng" trong lỗ gắn ống kính, để "khớp" với miếng nhựa tháo ra từ webcam đúc phun. Mấy cái "bậc thang" này hoặc là in ra bị dư ra không có hỗ trợ, hoặc là phải bật hỗ trợ trong khi đáng lẽ không cần. Mấy cái "bậc" đó in không đẹp với mình nếu không có hỗ trợ. Thay vào đó mình dùng cái hình dạng "nón" thông thường, in ra đẹp hơn nhiều mà không cần hỗ trợ.

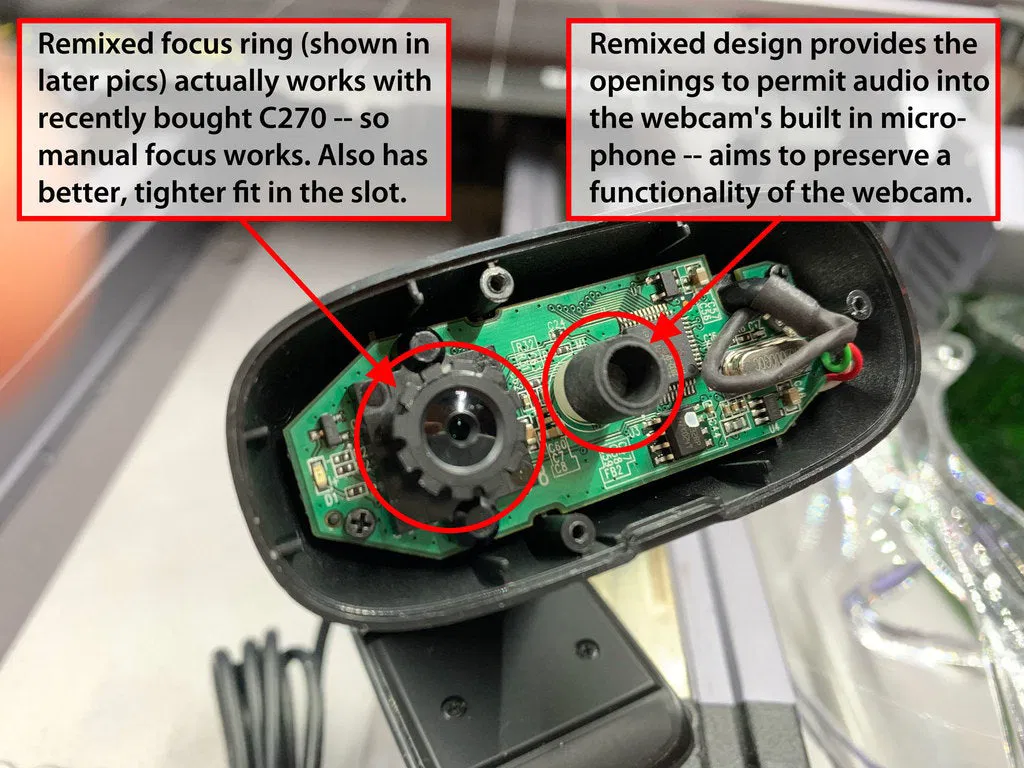

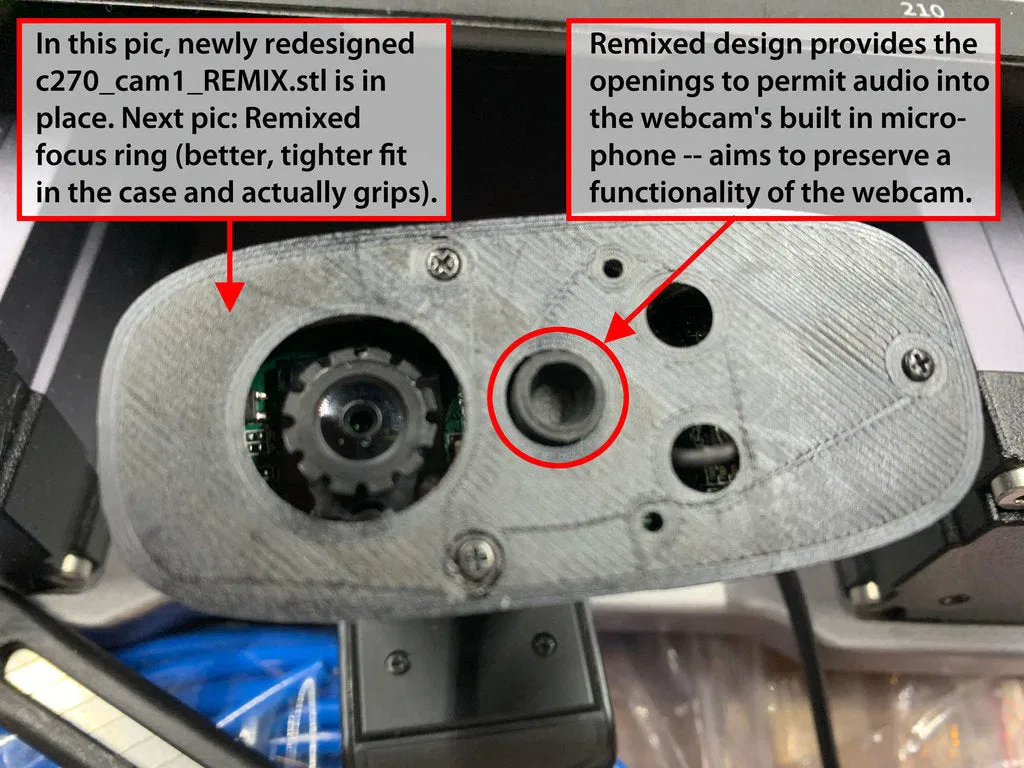

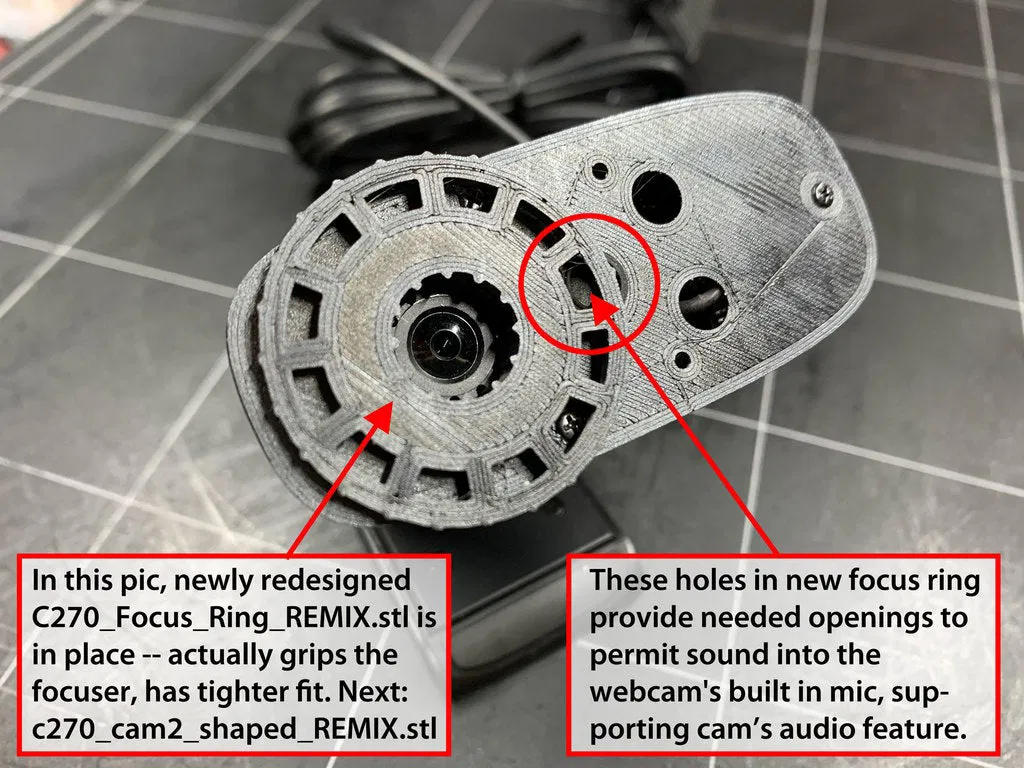

• Thiết kế gốc không có lỗ nào cho phép âm thanh lọt vào micro tích hợp của webcam, cái này chắc không quan trọng với đa số ảnh tua nhanh 3D print, nhưng cho phép âm thanh vào thì chẳng tốn gì thêm ngoài sự suy tính, và cho phép nó có thể hỗ trợ/giữ nguyên chức năng gốc của webcam có thể hữu ích hoặc cần thiết vào một lúc nào đó. Bản remix của mình có lỗ ở đúng vị trí để âm thanh có thể tới được micro.
• Thiết kế gốc không có tùy chọn nào cho đoạn "tripod" có xoay 90 độ ở đầu trên (điểm nối với đoạn tiếp theo). Mình cần cả hai loại đoạn, "thẳng" và "xoay 90 độ".

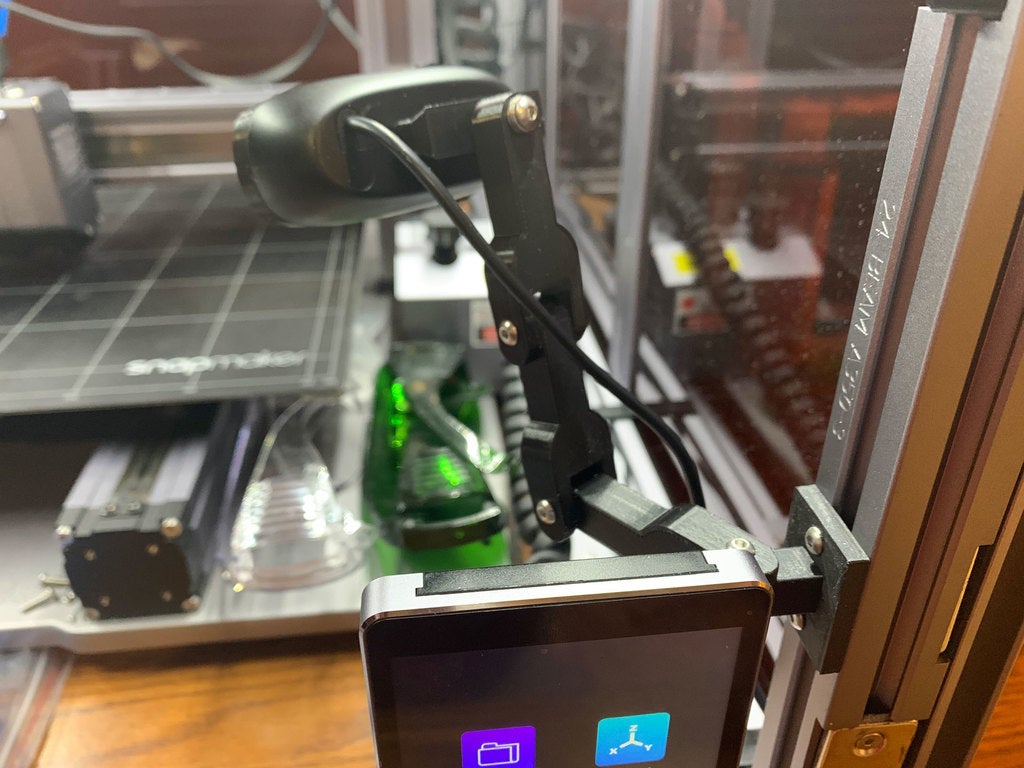

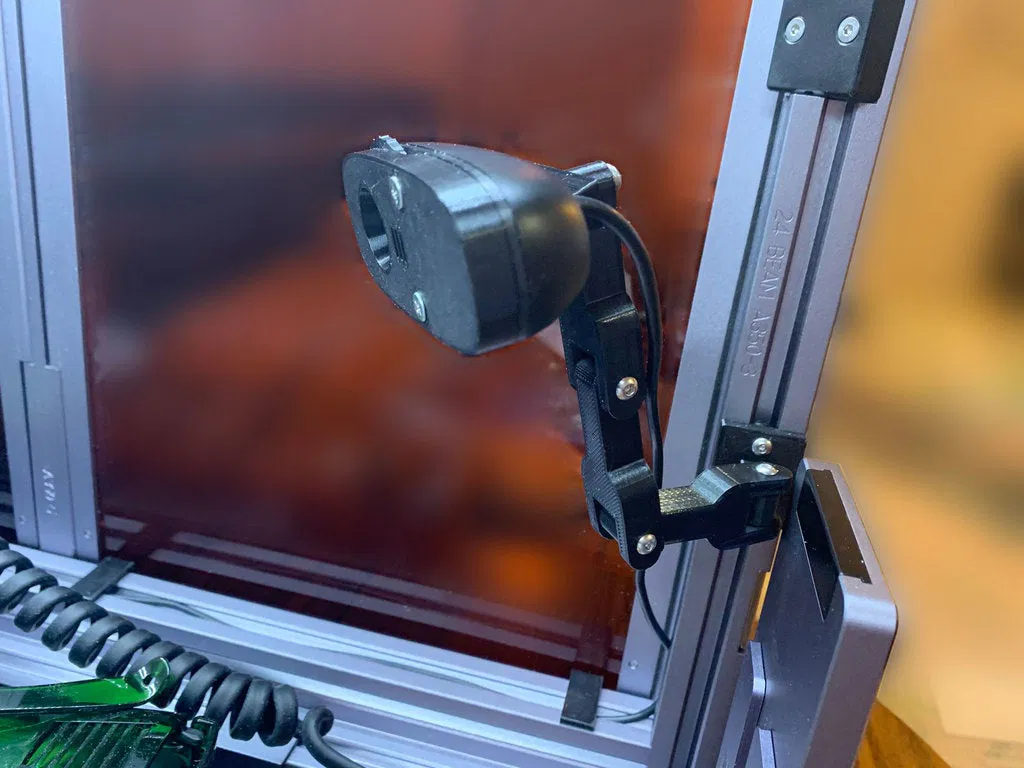

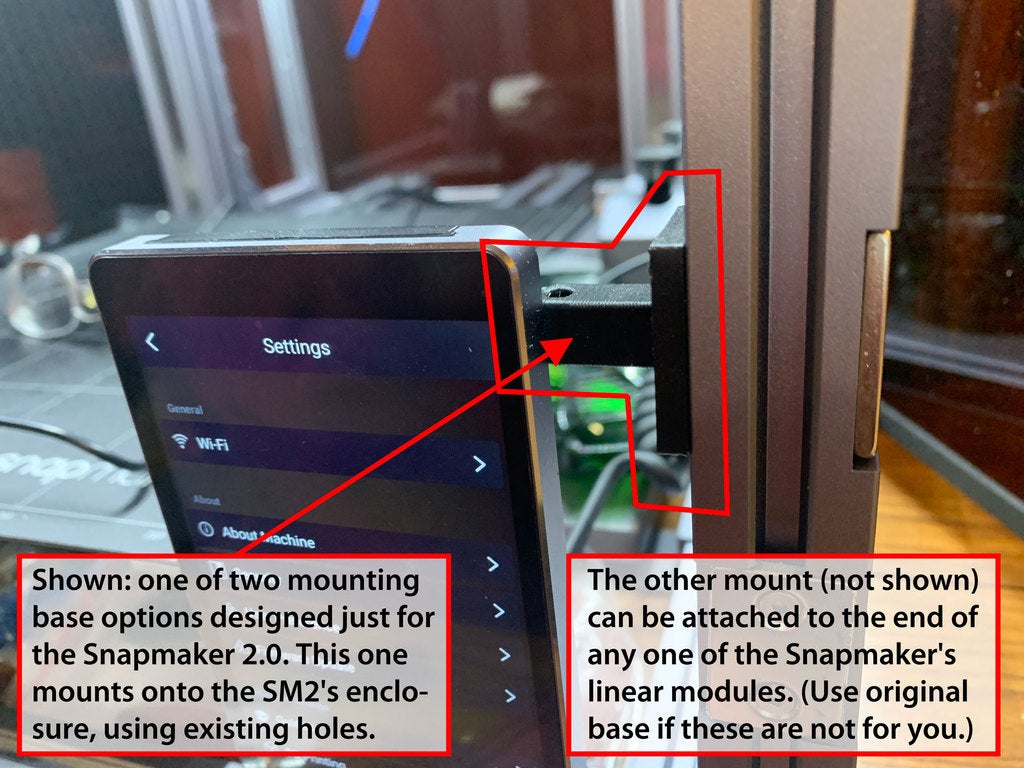

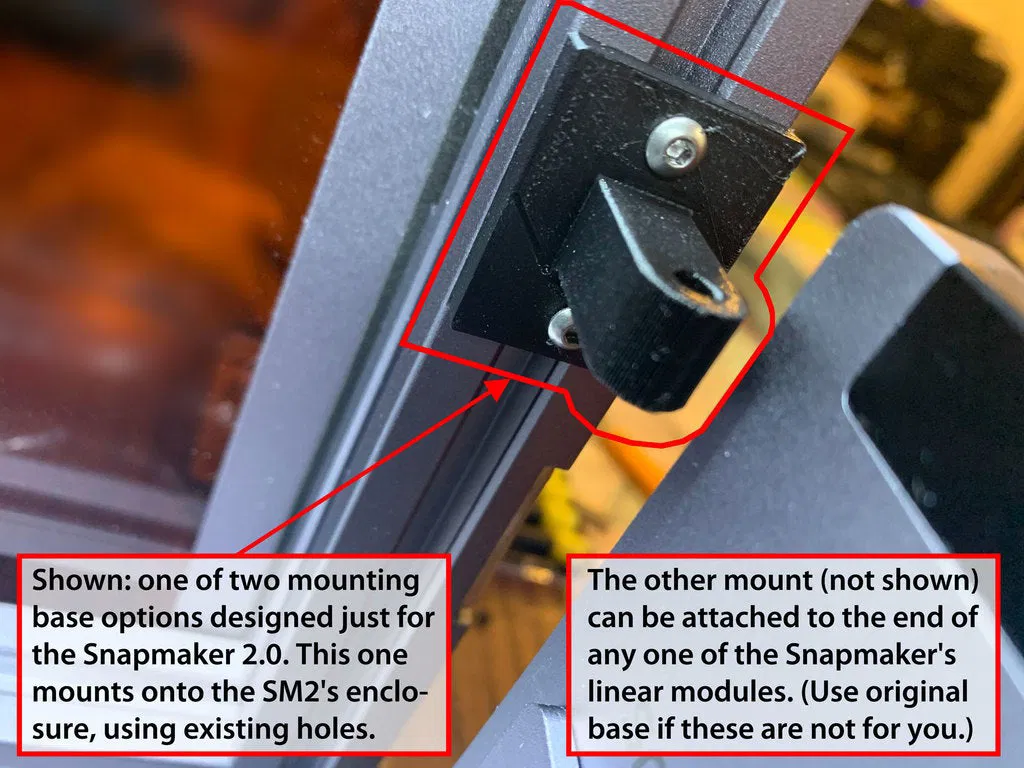

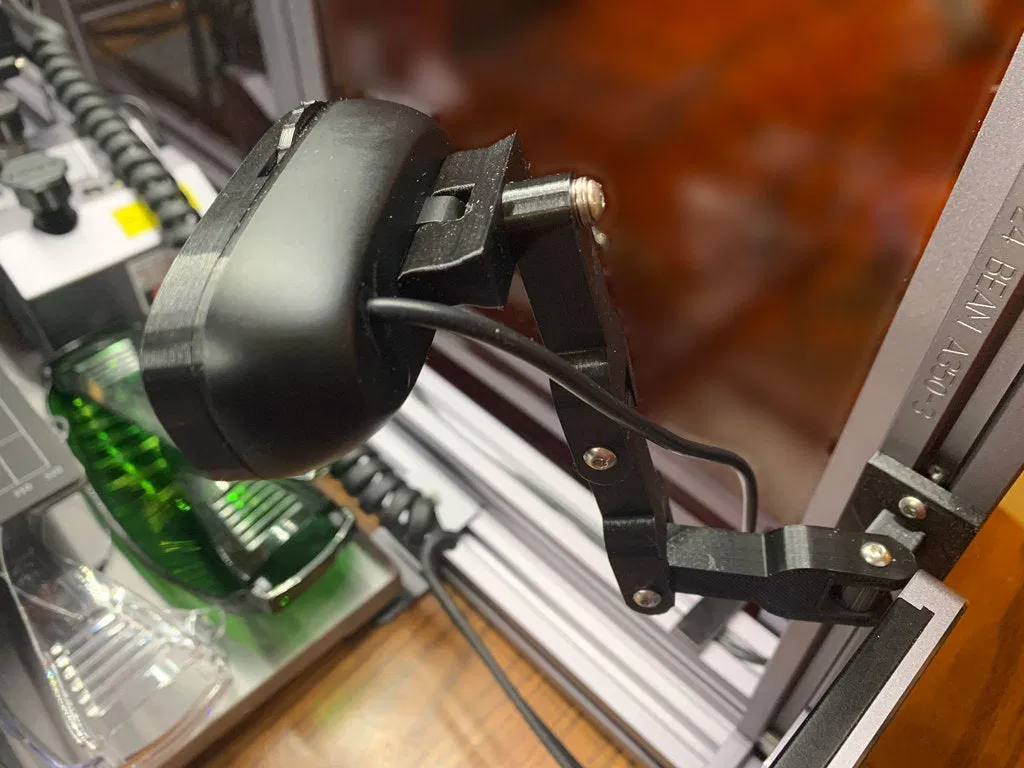

• Thiết kế gốc chỉ có tùy chọn đế có trọng lượng (thiết kế để đặt đâu đó chứ không phải để gắn vào khung hoặc vỏ máy). Do không gian hạn chế nên mình muốn gắn vào vỏ máy Snapmaker 2.0 của mình. Ai muốn đế tự do, có trọng lượng, thì có trong thiết kế gốc. Mình cung cấp, trong bản remix này, hai tùy chọn đế gắn được thiết kế đặc biệt cho Snapmaker 2.0. Một cái gắn vào vỏ máy SM2, dùng mấy lỗ ren có sẵn trên thanh dọc gần màn hình cảm ứng (nếu bạn gắn màn hình cảm ứng đúng như hướng dẫn) — đây là thanh có cảm biến cửa, mà cả hai cánh cửa đều hút nam châm vào đó. Cái đế còn lại có thể gắn vào đầu bất kỳ module tuyến tính nào của Snapmaker.
• Thiết kế gốc có một vài chi tiết thừa mà mình đã dọn dẹp trong mấy bản remix của mình. ### Cài đặt In Máy in: Snapmaker 2 Rafts: Không Supports: Không Độ phân giải: 0.24 Infill: 25% - 100% Filament: 3D Solutech PLA Black Ghi chú: Vì mấy bộ phận này khá nhỏ và mình muốn chúng khá chắc chắn, nên mình in với infill 100%. ### Cách Mình Thiết Kế Công việc remix của mình được thực hiện bằng SketchUp Pro. Danh mục: Phụ kiện máy in 3D Hũ tiền tip PayPal của mình: https://paypal.me/design8studio Nhiều bản remix CNC LowRider 3 khác nhau: Bộ sưu tập CNC LowRider 3 Xem tất cả mẫu thiết kế và bản remix của mình trên Printables: Mẫu thiết kế 3D của Design8Studio *Liên kết sản phẩm trên Amazon là liên kết liên kết.
