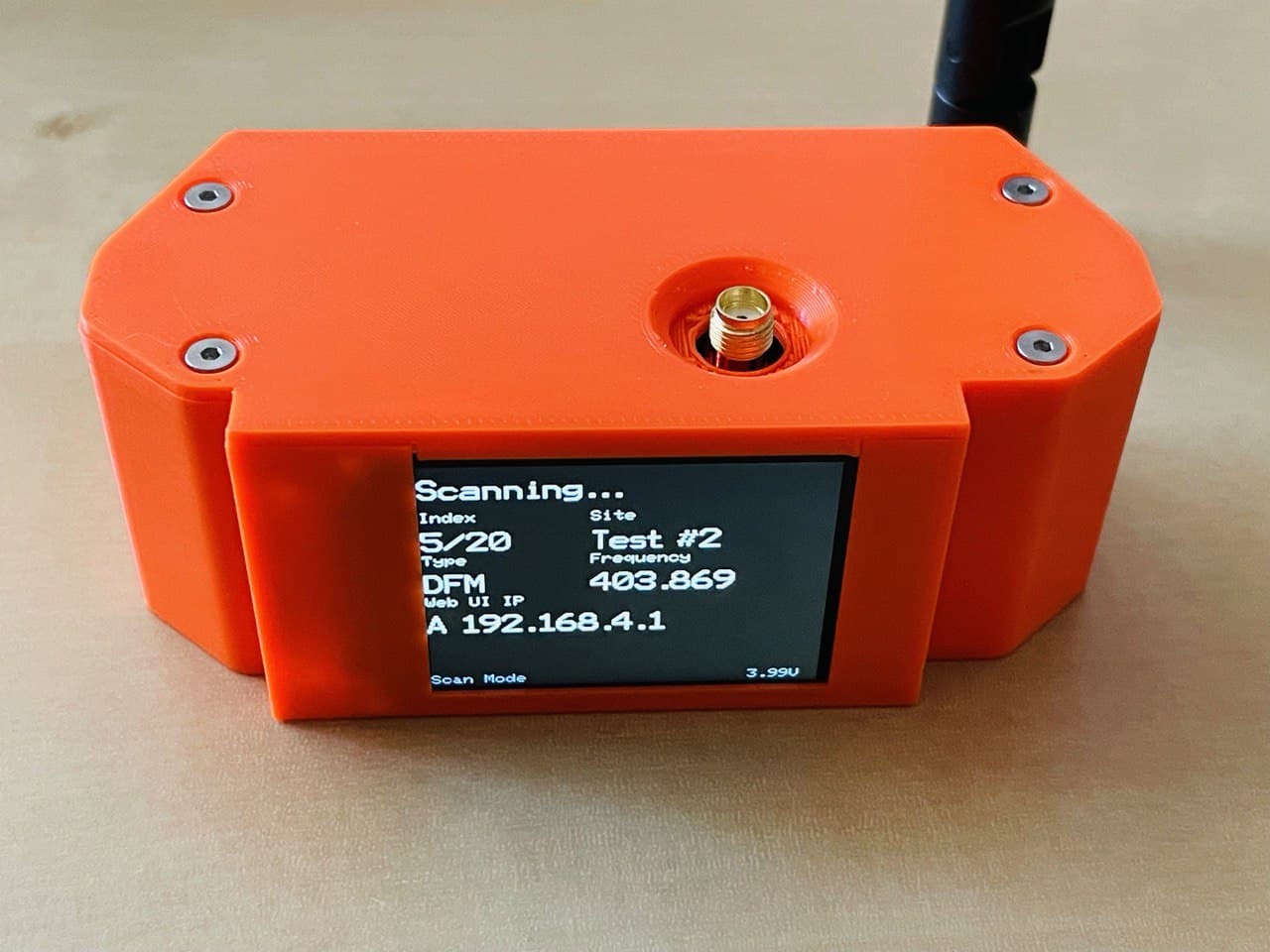

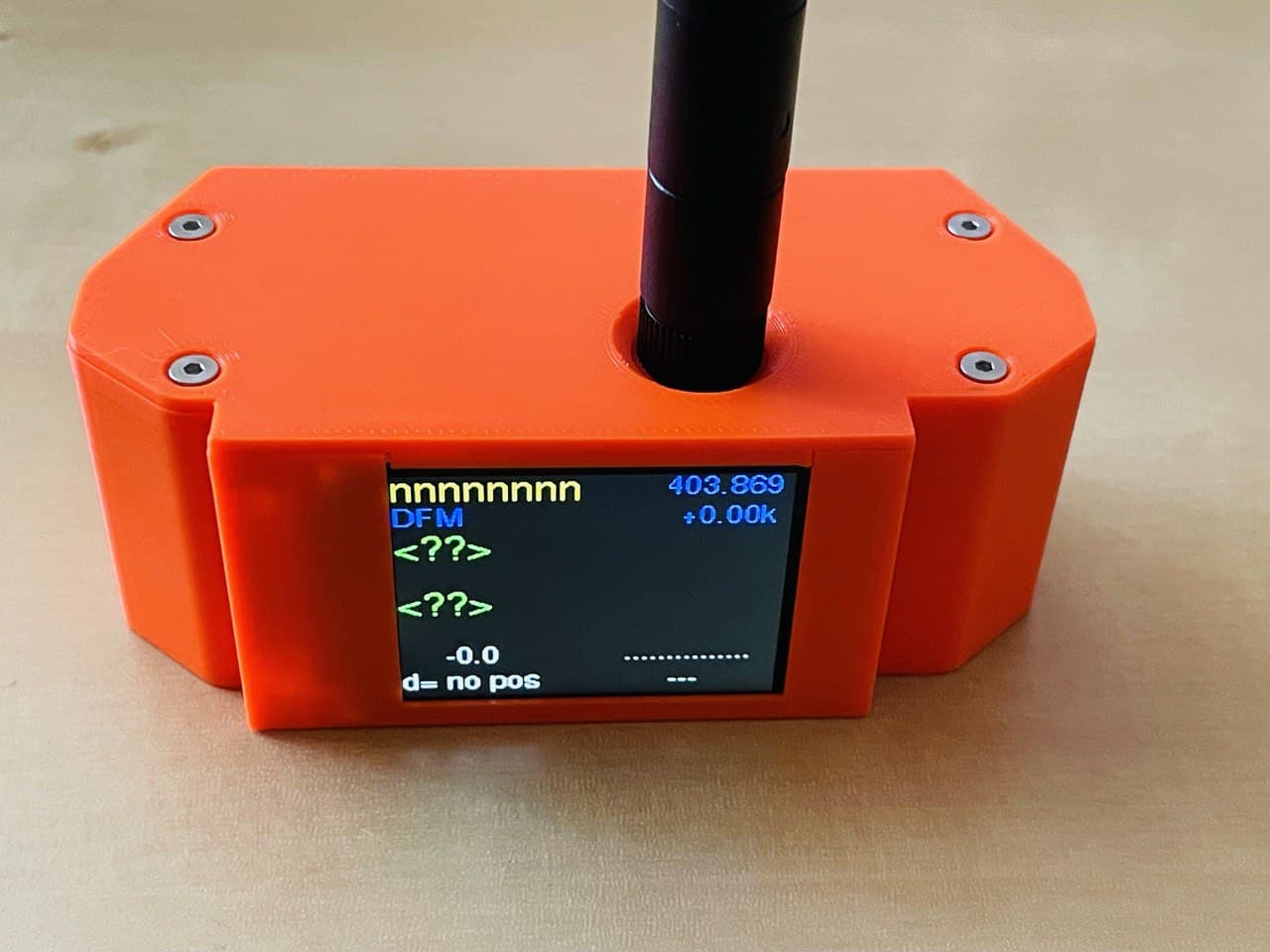

Vỏ Case cho TTGO T-Beam V1.1 (RDZsonde) với Màn hình TFT 2.0 inch

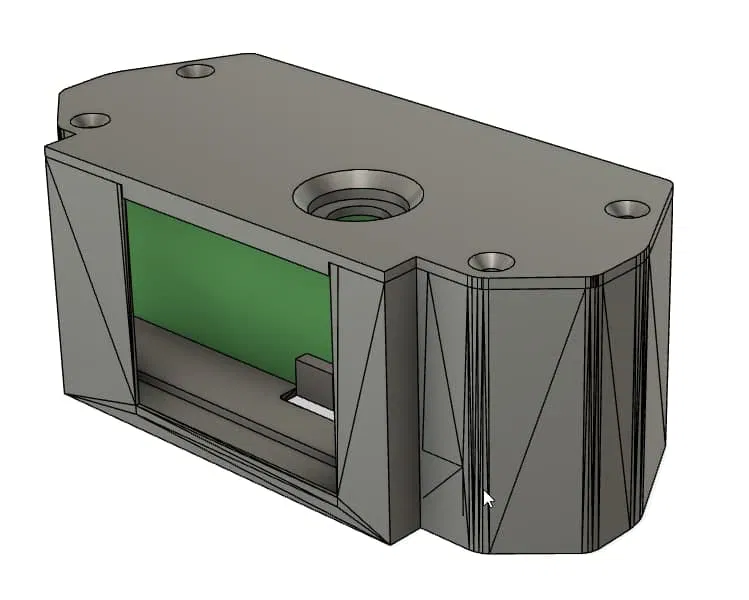

Đây là Vỏ Case được nâng cấp cho bo mạch theo dõi TTGO T-Beam RDZSone với Màn hình TFT 2.0 inch.

Hướng dẫn in ấn

Các bộ phận

• 1x LILYGO® TTGO T-Beam V1.1 ESP32 433 Mhz WiFi Bluetooth GPS
• 1x Màn hình SPI TFT/LCD ILI9225 2.0 inch
• 4x Vít đầu bằng lục giác chìm M2.5x10mm

Lắp ráp

• In các bộ phận
• Tháo support ở nắp

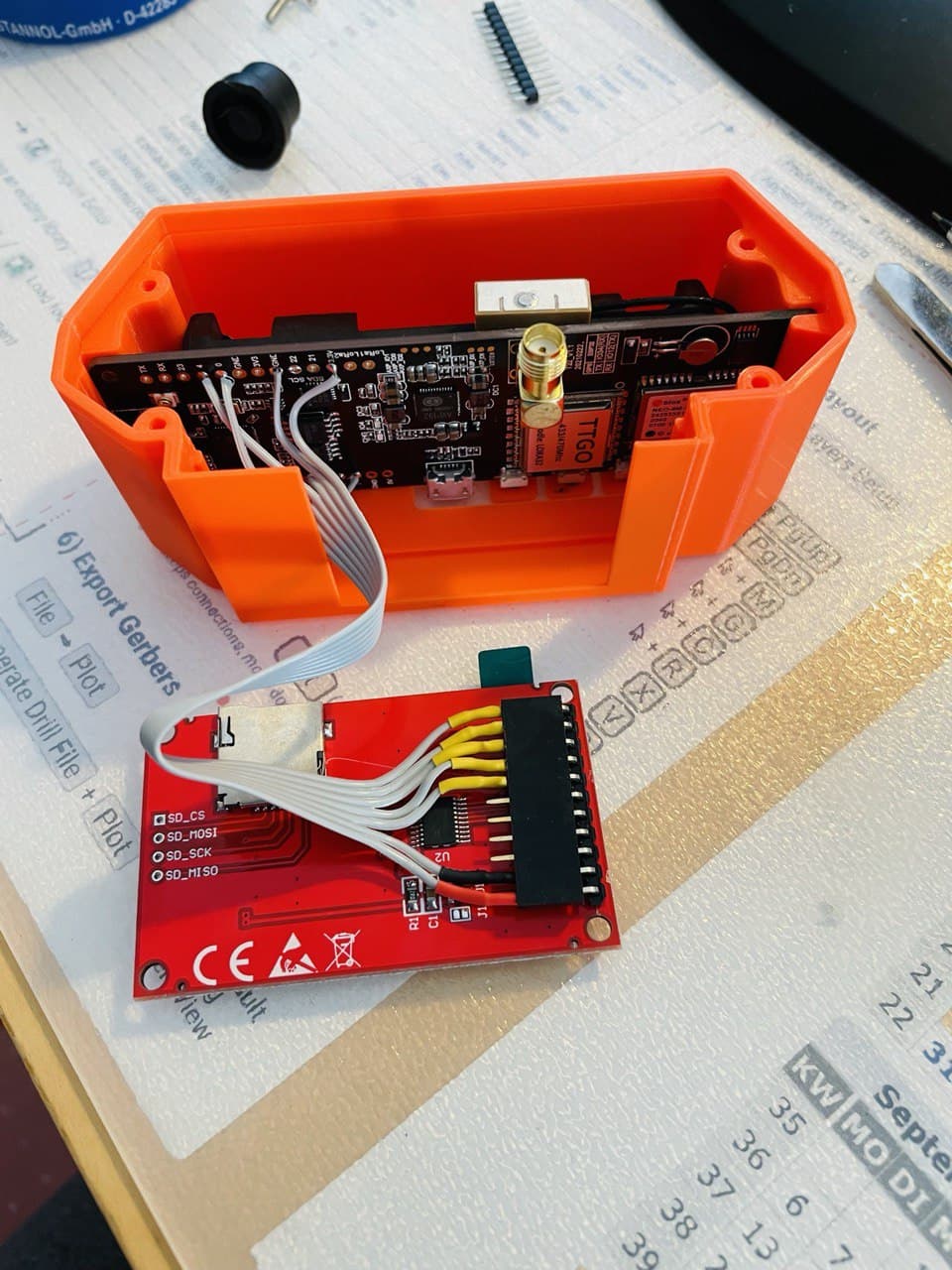

• Kết nối màn hình và bo mạch bằng dây cáp
  • VCC tới 3.3V
  • GND tới GND
  • SDA tới 4
  • CLK tới 13
  • RST tới 14
  • RS tới 2
  • CS tới 0
• Đóng nắp bằng vít đầu bằng lục giác chìm
• Nạp Firmware. Bạn có thể tìm thấy hướng dẫn cài đặt chi tiết cho các tệp nhị phân tại http://rdzsonde.mooo.com

Liên kết

Một số liên kết đến AliExpress là liên kết quảng cáo. Tôi sẽ rất vui nếu bạn sử dụng liên kết này, nhưng tất nhiên bạn không phải làm vậy. Tôi đã liên kết chính xác các ưu đãi mà tôi cũng đã mua và hài lòng với nhà cung cấp cũng như hàng hóa. Tất nhiên, các sản phẩm có thể được mua ở bất kỳ đâu.

Ghi công

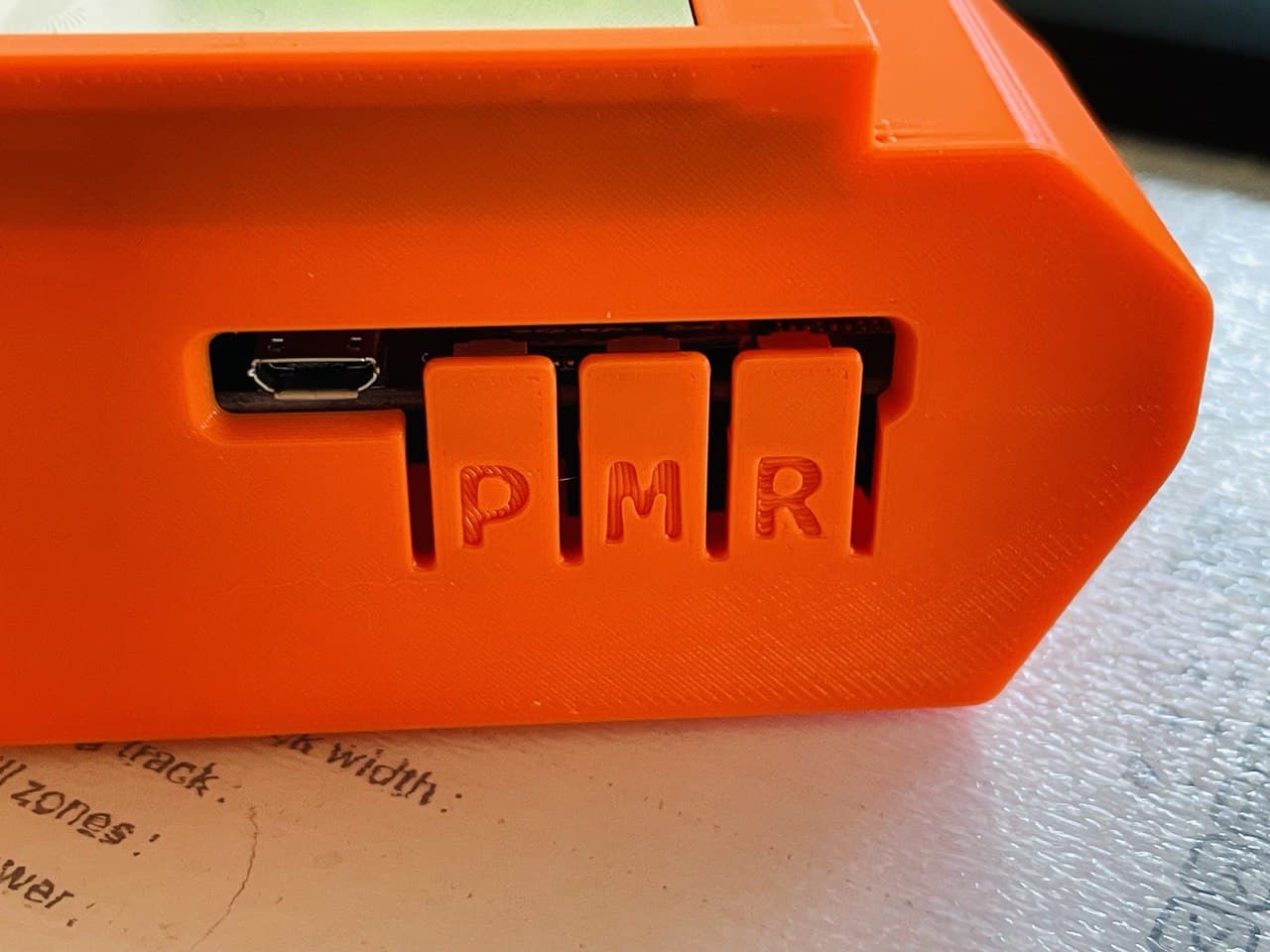

Đây là bản phối lại của Vỏ TTGO cho TFT 2 inch và Vỏ SoftRF v5 (cho TTGO T-Beam). Tôi đã sửa một số vấn đề với các nút bấm và tối ưu hóa phần nắp.
