Giá đỡ tường EIBOS Cyclopes

Tấm nâng tường cho máy sấy filament EIBOS Cyclopes để giữ cho cuộn filament không bị quá nóng.

Eibox Cyclopes là máy sấy filament tuyệt vời với một lỗi chí mạng - không khí nóng thổi trực tiếp vào cuộn filament từ khoảng cách rất gần. Mặc dù có kiểm soát nhiệt độ, các loại filament nhạy cảm với nhiệt độ hơn như PLA sẽ bị mềm và biến dạng ngay cả khi máy sấy được đặt ở mức khuyến nghị 50 °C.

Về cơ bản có hai giải pháp:

• Chặn/phân tán luồng khí nóng trực tiếp
• Nâng cuộn dây cao hơn khỏi lỗ thoát khí nóng

Tôi nghĩ việc chặn luồng khí nóng có thể nguy hiểm không cần thiết, vì vậy nên tránh phương án 1).

Có một số giá đỡ cuộn dây/tường tuyệt vời trên Printables đã có, xem các mẫu được liên kết. Bạn không chỉ có thể sử dụng kỹ thuật này để ngăn ngừa hư hỏng filament, bạn còn có thể tạo đường dẫn filament trong giá đỡ tường, vì vậy bạn không cần phải tháo nắp để lấy filament ra.

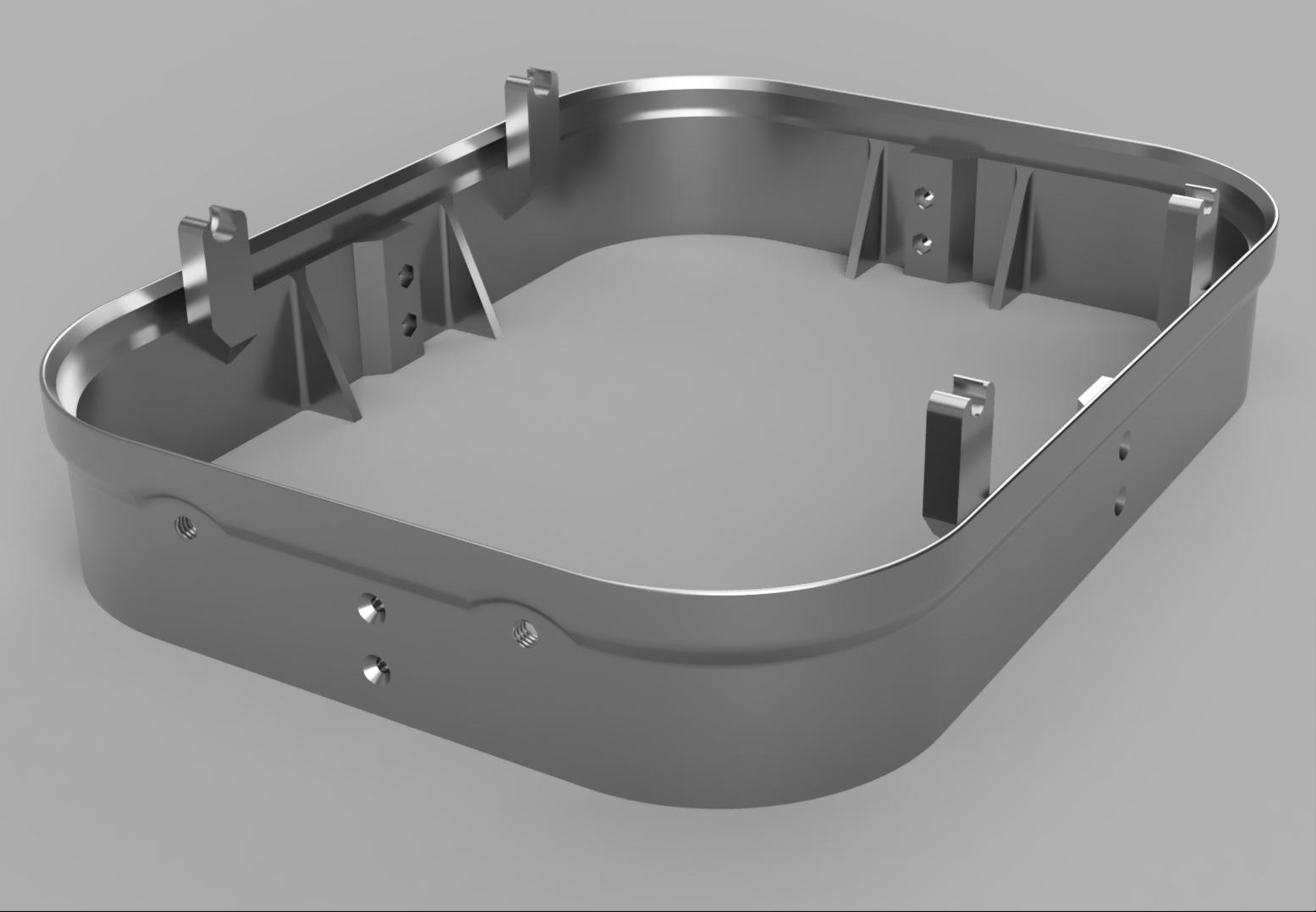

Không có mẫu nào hiện có có thể in được trên Prusa MINI. Vì vậy, tôi đã tạo ra biến thể của riêng mình dựa trên ý tưởng này. Trục giữ cuộn dây ở cùng độ cao với các mẫu được tham chiếu, nhưng các bức tường thấp hơn, vì vậy không có khoảng trống chết không cần thiết phía trên cuộn dây và cần ít vật liệu hơn để in.

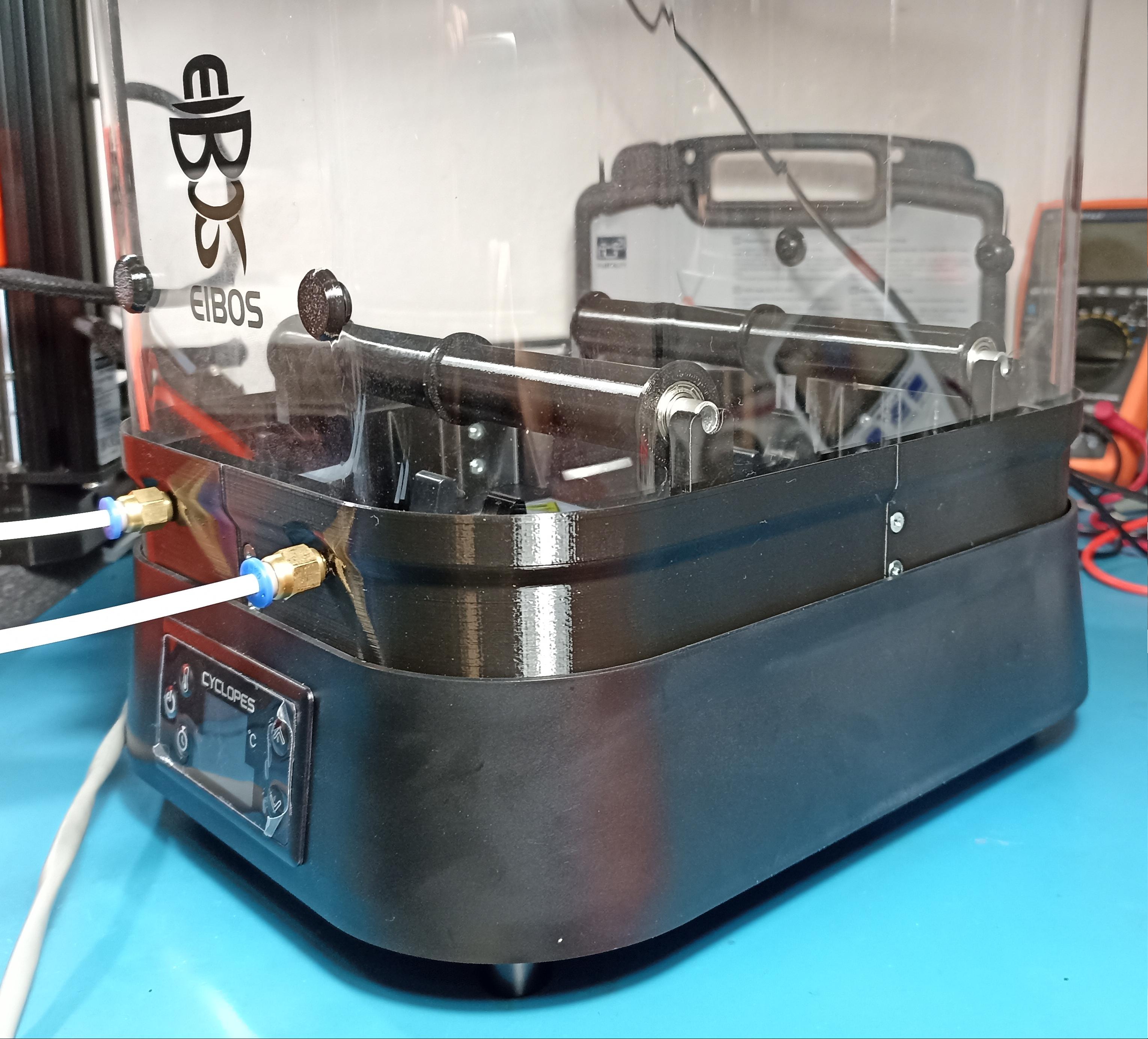

Tôi đã sử dụng khớp nối nhanh PTFE 6mm cho đường dẫn, thanh 8mm và vòng bi 688 mà tôi có sẵn và tạo ra các con lăn tùy chỉnh.

Dự án Fusion360 gốc (khá lộn xộn) và mô hình chưa cắt được đính kèm, vì vậy bạn có thể tự mình sử dụng nó làm cơ sở cho biến thể của riêng mình.

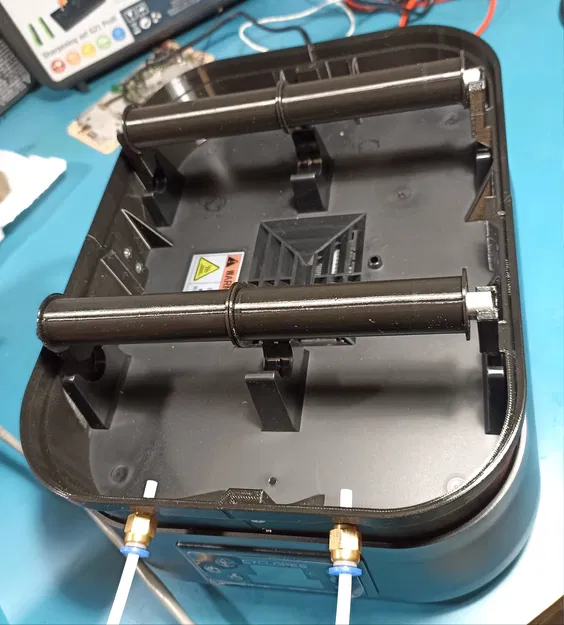

Mỗi con lăn có ba phần - hai mặt cuộn dây có vòng bi được ép vào được lắp vào "trục cuộn dây", được thiết kế để in bằng vòi phun 0.4 mm ở chế độ vase. "Mặt cuộn dây" cung cấp độ cứng, "trục" được in ở chế độ vase cung cấp bề mặt hoàn hảo không có đường nối.

Bạn cần phải dũa sạch bất kỳ đường nối nào khỏi "mặt cuộn dây" trước khi lắp ráp các cuộn dây, bất kỳ sự không hoàn hảo nào cũng sẽ ảnh hưởng đến hiệu suất của con lăn.
