Giá đỡ màn hình cảm ứng cho Voron 2.4 / Trident cửa Clicky Clacky

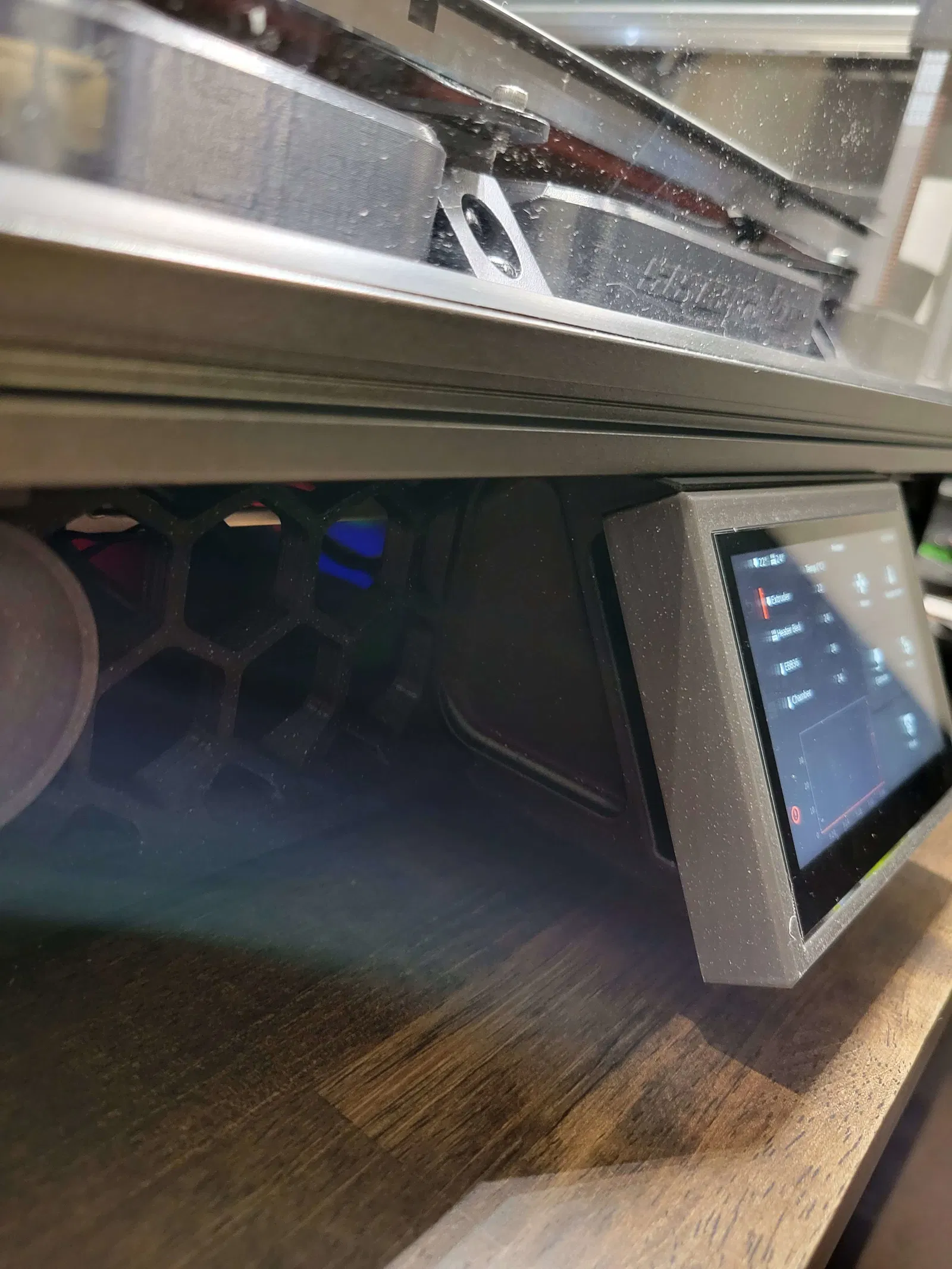

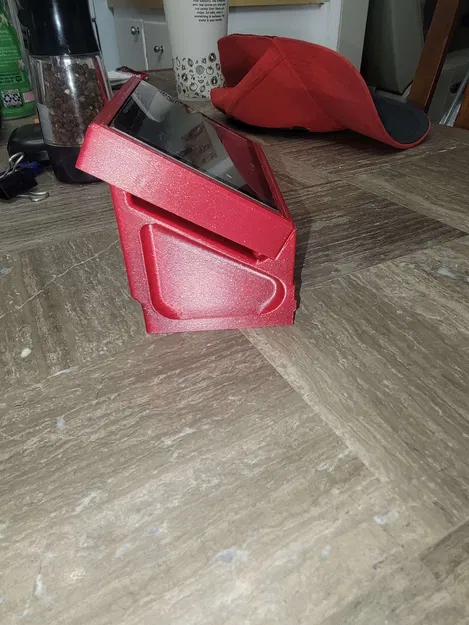

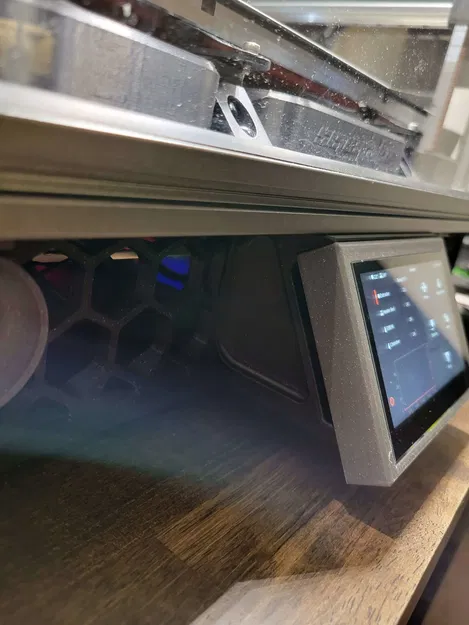

Với cái cửa clicky clacky thì màn hình LCD bị ẩn dưới cửa làm cho khó nhìn và khó sử dụng màn hình. Cái này sẽ kéo màn hình ra ngoài để nó hiển thị rõ ràng lại. Mục đích là để dùng cho màn hình LCD Waveshare 4.3 (lắp LDO kits thường có màn hình này) hoặc bạn cũng có thể dùng BTT 5in Pi TFT v2.0 nếu bạn dùng cái viền màn hình này Voron Mods - BTT PITFT50 v2 Mount by alanho (vorondesign.com)

Phần cứng cần thiết:

• Ốc cho màn hình LCD có sẵn trong hộp.
• 4 ốc ren nhiệt bằng đồng thau M3 x 5 x 4 cho Voron
• 3 con T-nut M3 cho thanh nhôm extrusion series 20 (loại thả vào hoặc búa)
• 7 con ốc đầu chìm M3x8 (4 con để bắt viền màn hình vào đế đỡ có thể dùng loại 6mm)

Cài đặt in tiêu chuẩn của Voron:

4 lớp tường, 5 lớp trên, 5 lớp dưới, 0.2mm chiều cao lớp và 40% độ đặc ruột, tuy nhiên bạn có thể giảm độ đặc ruột một chút.

In không cần hỗ trợ (supports).

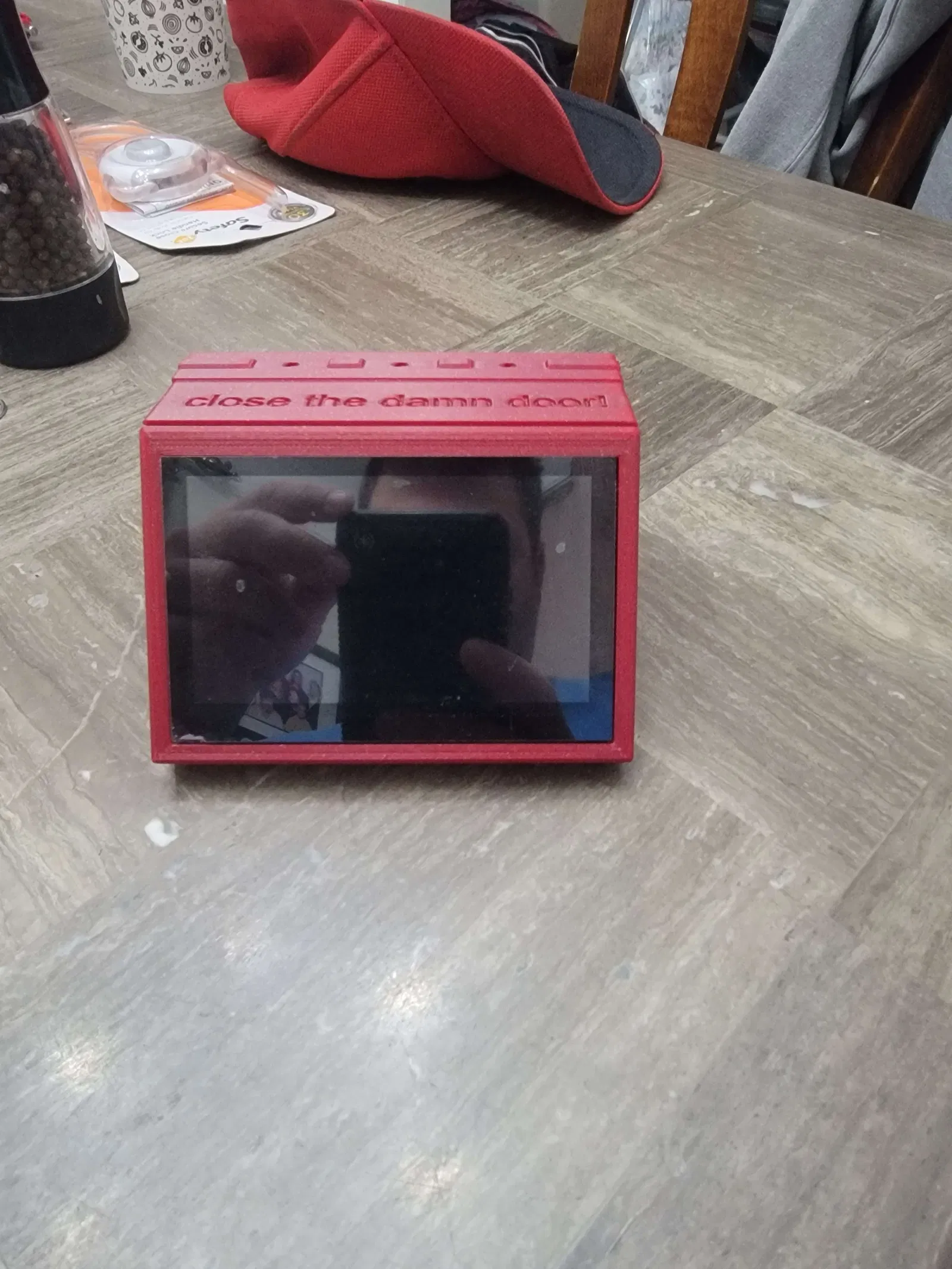

You can pick the no text mount or the one with text. its the same mount other than the friendly reminder you left the door open on your printer. text is only visible when the door is open. then print the bezel that matches your screen.

CẬP NHẬT. 16/01/2024. một số bạn có thể có màn hình 4.3in với các cổng kết nối và nút bấm ở dưới, trong trường hợp đó, bạn nên xem các bản remix trên mô hình của tôi.
