Vỏ Case Cantor MX
Vỏ case và keyplate dành cho bàn phím cơ Cantor MX. Hỗ trợ switch MX 3-pin và 5-pin, giữ keyplate thẳng hàng và bảo vệ PCB. Có thể in ngược để tạo bộ đôi. File Fusion360 đi kèm để dễ dàng chỉnh sửa.
Mô tả

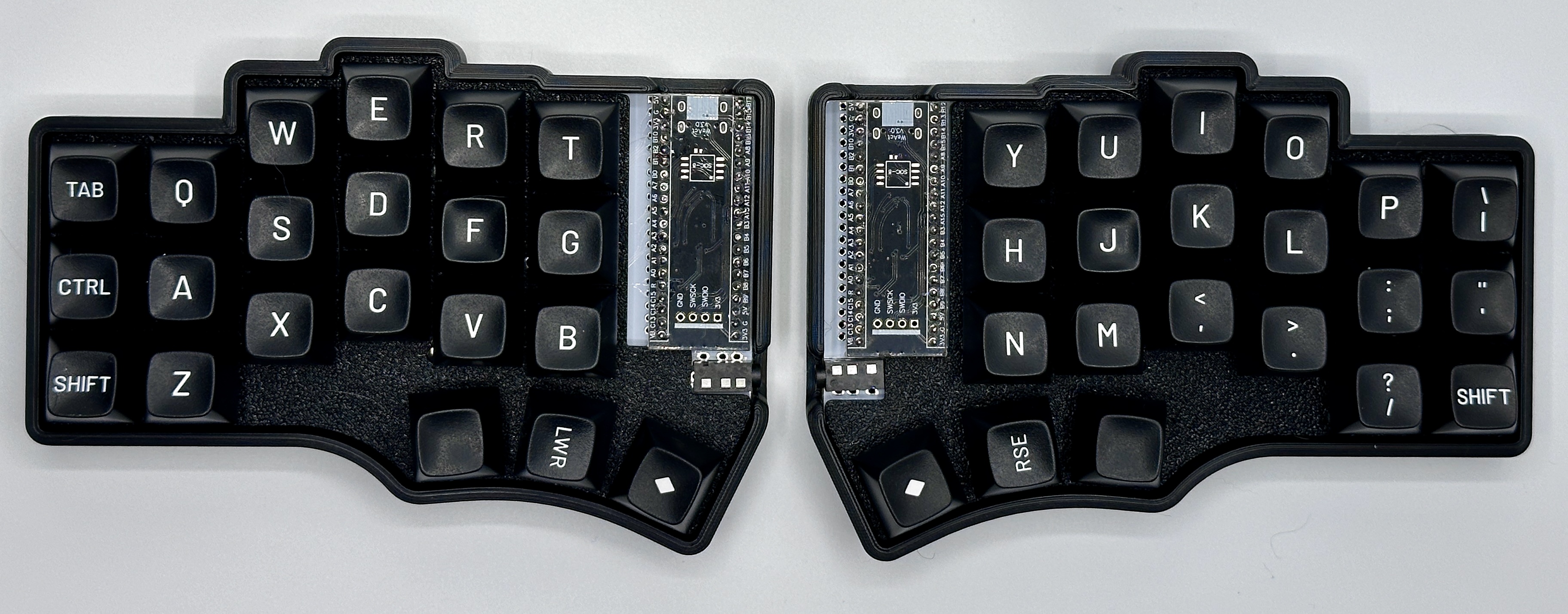

Cái case và keyplate này là dành cho bàn phím Cantor MX, và chỉ dùng với các loại switch MX thôi nha. (Cụ thể là không dành cho Cantor Classic, và cũng không dùng cho Cantor MX với switch Choc).
Cantor MX có thể dùng switch MX loại 3-pin hoặc 5-pin. Loại 3-pin chỉ kết nối với PCB ở 2 điểm nên có thể bị lệch khi hàn. Dùng cái keyplate này sẽ giúp giữ chúng thẳng hàng. (Loại 5-pin thì không cần keyplate, nhưng gắn vô vẫn ngon lành).

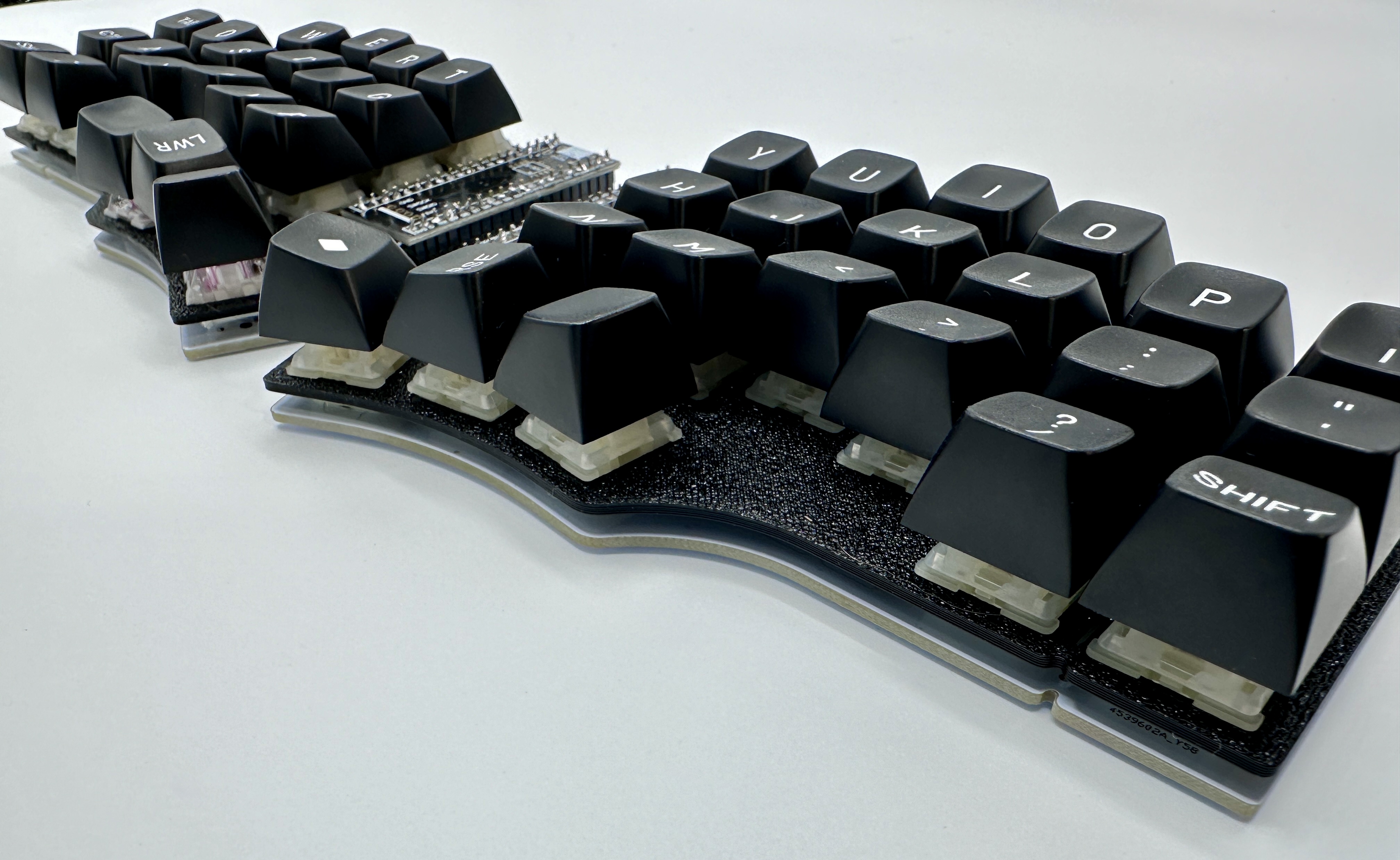

Bạn có thể dùng keyplate mà không cần case nếu thích.

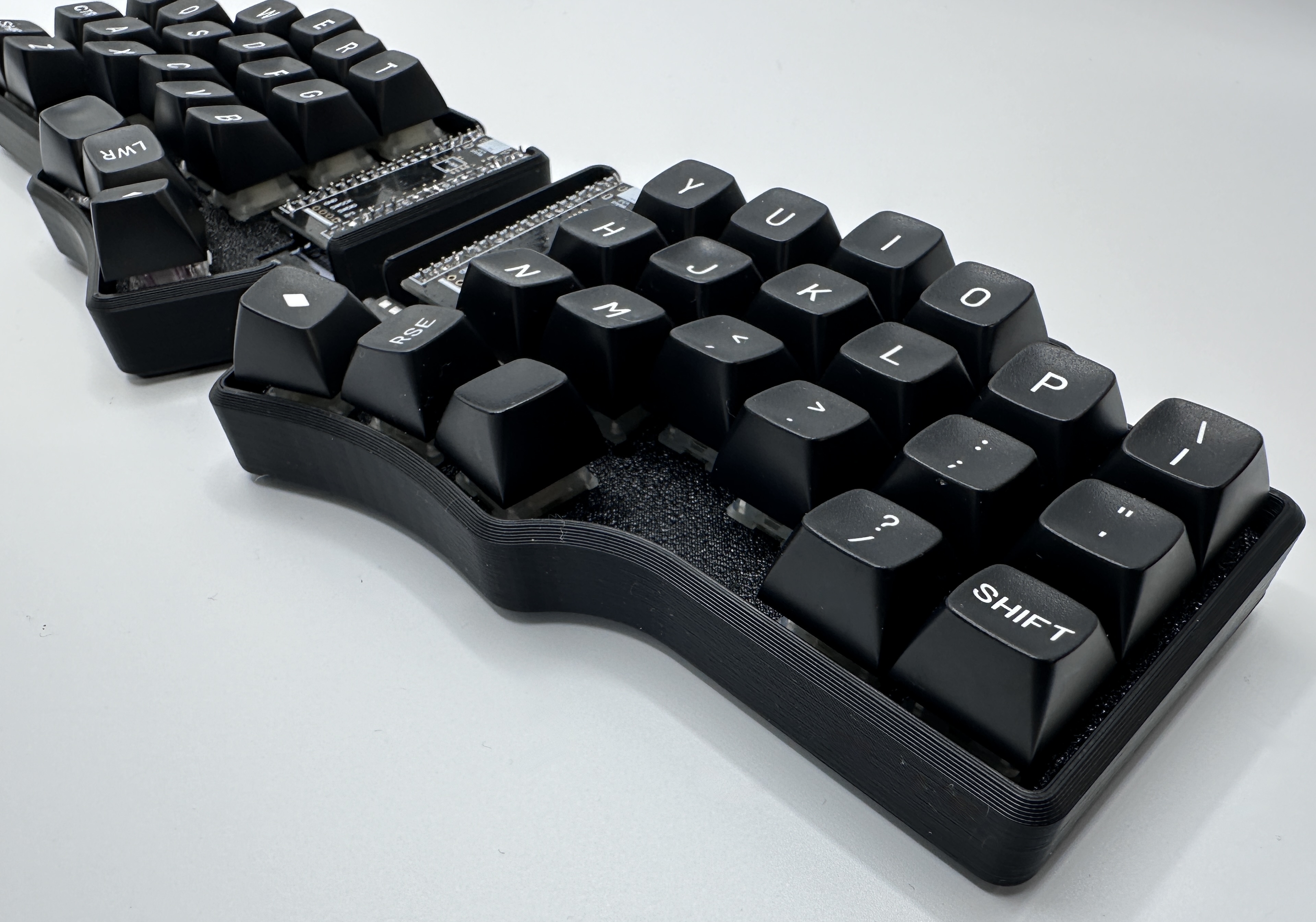

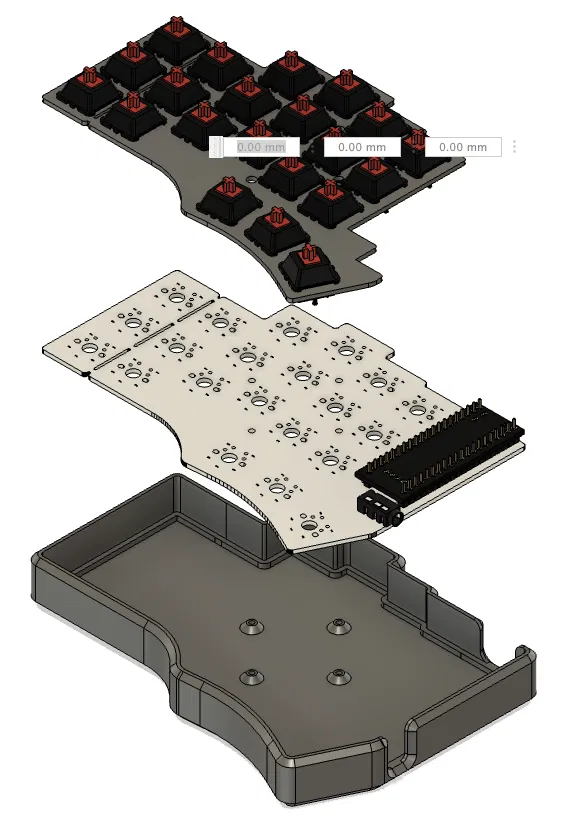

Case là một cái khay để gắn PCB và keyplate vào. Nó có thể được gắn bằng các lỗ vít của cục canh chỉnh độ nghiêng và vít M2 6mm.
Mấy bạn phản chiếu các bộ phận trên slicer để in ra phần tay còn lại nha.
Tôi đã đính kèm file Fusion360 để các bạn dễ dàng chỉnh sửa. Đăng mấy cái làm được hoặc bản chỉnh sửa lên cho mọi người xem với nha!
