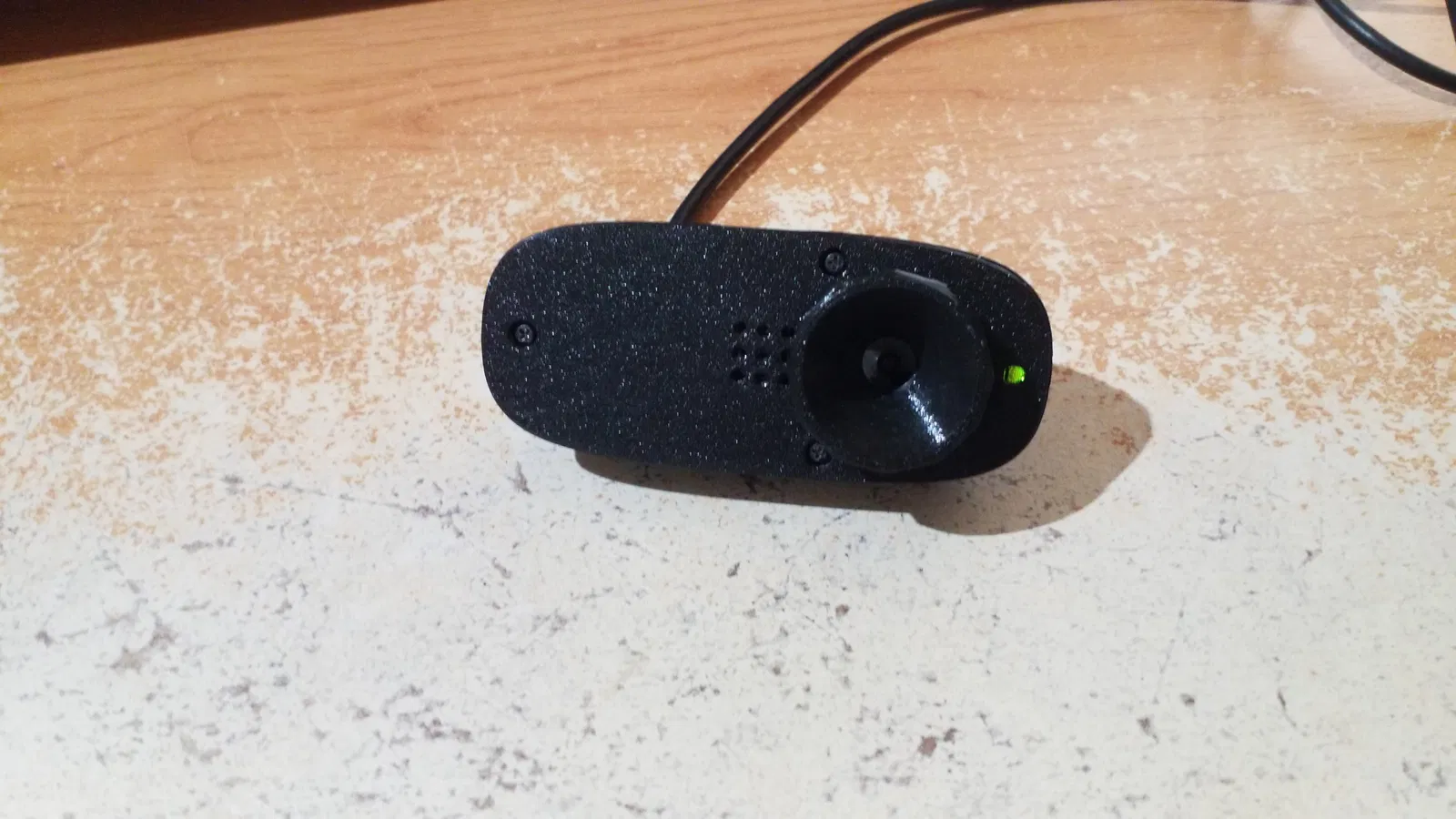

Vòng Lấy Nét Logitech C270/C310 + Nắp có đèn LED và lỗ micro

1. Giới Thiệu

Đây là bản remix của một bản remix (Scatterthought) từ thiết kế Vòng Lấy Nét Logitech C270/C310 hay. Mình chỉ thêm đóng góp của mình vào thôi ;)

• Dung sai khít hơn giữa vòng và nắp.

• Thay đổi thiết kế "bánh răng" để bám ống kính tốt hơn.

• Thay đổi góc trong và độ sâu của vòng để loại bỏ khe hở giữa vòng và ống kính, tránh bụi lọt vào bên trong camera và xung quanh ống kính.

• Thêm lỗ cho micro của webcam.

• Thêm lỗ cho đèn LED xanh lá của C270/C310 để có thể nhìn thấy khi hoạt động.

2. Lịch Sử Phiên Bản

Phiên bản

Mô tả

Ngày

A.1

Phát hành ban đầu

20/09/2023

3. Hướng Dẫn In

1. Tất cả các bộ phận
   • PETG.
   • Chiều cao lớp: 0,2 mm
   • Tối thiểu 2 lớp vỏ
   • Không cần support
   • Tối thiểu 20% infill
   • Kiểu Infill: Gyroid

4. Vật Liệu Lắp Ráp (BOM)

• Các bộ phận in
• Webcam C270 của bạn
• Búa cao su / búa nhựa

5. Hướng Dẫn Lắp Ráp

1. Đầu tiên, bạn cần tháo rời webcam Logitech của mình. Làm theo hướng dẫn này: Logitech c270 focus adjustment - YouTube
2. Lắp hoàn toàn vòng vào nắp. Bạn phải ấn mạnh! Búa cao su hoặc búa nhựa có thể giúp ích nhưng hãy cẩn thận đừng làm vỡ các bộ phận nhé ;)
3. Đặt nắp và vòng lên camera. Cẩn thận gài vòng vào bánh răng của ống kính. Ấn nhẹ để nghe tiếng "click" là đủ.
4. Vặn chặt nắp. KHÔNG VẶN QUÁ CHẶT vì bạn sẽ không thể xoay vòng nữa.

5. Lưu Ý

• Tệp G-code chỉ dành cho MK3S+. Tệp này chứa một số dòng tùy chỉnh để làm nóng trước khi in nhằm tránh chảy nhựa trong quá trình cân bàn. Và một bộ hẹn giờ ở cuối bản in để phát ra âm thanh bíp khi các bộ phận đã nguội.
• Không sử dụng tệp G-code trên các máy khác ngoài MK3S+! Trong mọi trường hợp, tôi khuyên bạn nên tự cắt tệp .stp để tạo tệp G-code của riêng mình.

Chúc bạn in vui vẻ!
