Cầu Đường Sắt Mô Hình Grand Trunk Western

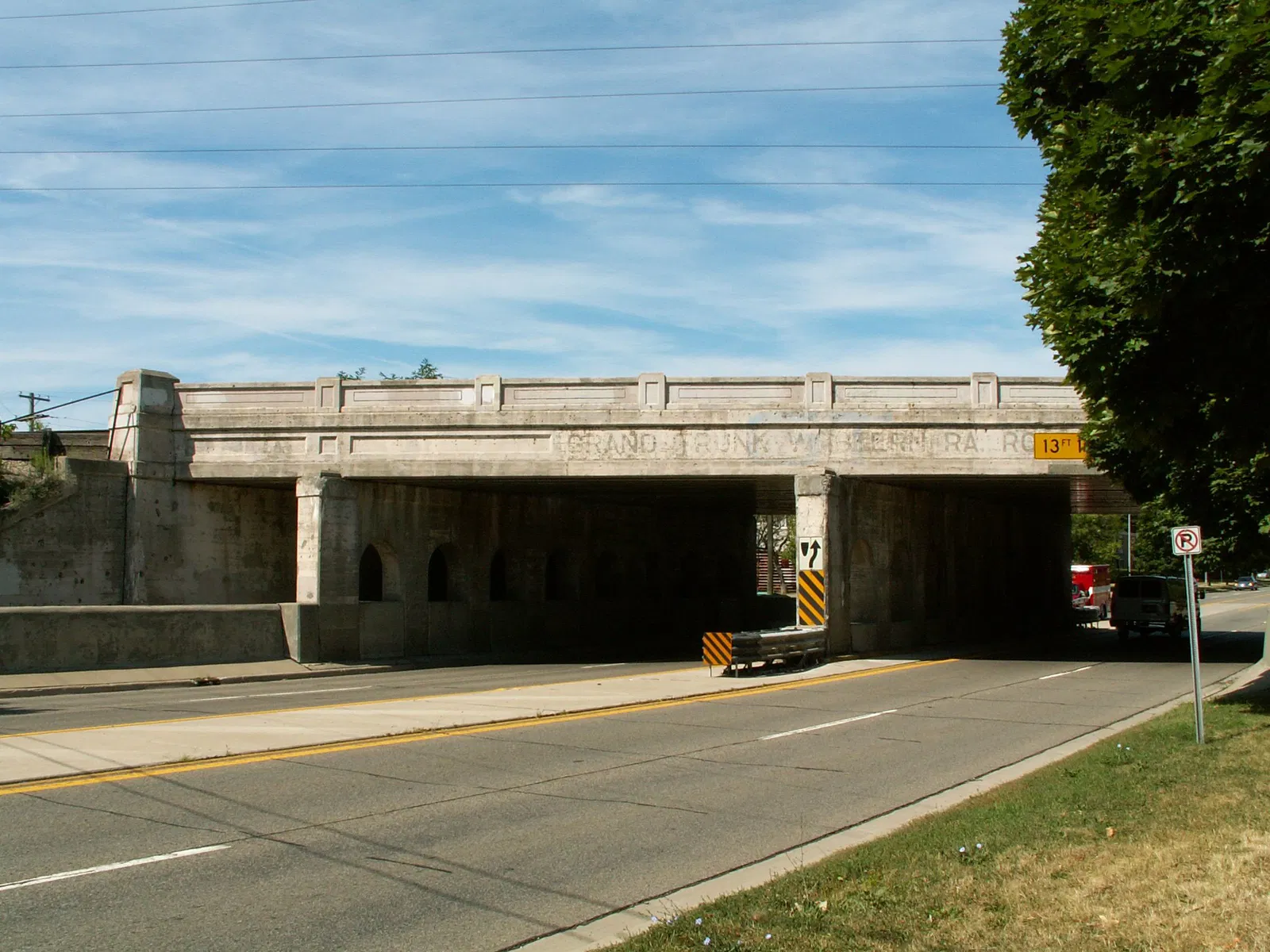

Đây là một ví dụ điển hình cho một dự án bao gồm khoảng mười hai cây cầu được xây dựng bởi GTWRR vào năm 1930 và 1931 để đưa đường sắt về phía tây bắc Detroit.

Để xem ảnh - https://historicbridges.org/bridges/browser/?bridgebrowser=michigan/oakland13mile/

Mô hình OpenSCAD có tính tham số, bạn có thể chọn độ rộng 2, 3 hoặc 4 đường ray cho chiều rộng cầu, chiều dài cầu có thể điều chỉnh trong phạm vi hợp lý, và độ xiên của cầu so với đường bên dưới cũng có thể được điều chỉnh. Sử dụng cửa sổ Customizer để thực hiện các điều chỉnh.

Mô hình bao gồm tất cả các bộ phận cần thiết, nhưng hầu hết phải in hai lần cho một cây cầu hoàn chỉnh. Các cây cầu bao gồm cả ngày xây dựng trên một trong những trụ ở chân tường chắn.

Trụ chính và sàn cầu có thể dễ dàng làm bằng gỗ. Đây có lẽ là phương pháp ưa thích vì nó sẽ tiết kiệm được rất nhiều thời gian in và sợi nhựa.

Các cột góc parapet cần được in với các hỗ trợ dạng lưới từ mâm in.

Cập nhật: Tôi đã sửa khoảng cách vòm cho các trụ, và thiết lập 3mf với cài đặt in được đề xuất, chủ yếu sử dụng chiều cao lớp thay đổi, làm phẳng, 40% mật độ, và mật độ hình khối thích ứng cho các trụ (vì chúng chủ yếu là vỏ và lớp trên cùng không hiển thị) và mật độ gyroid cho phần còn lại của các bộ phận (để làm cho chúng mạnh mẽ hơn).
