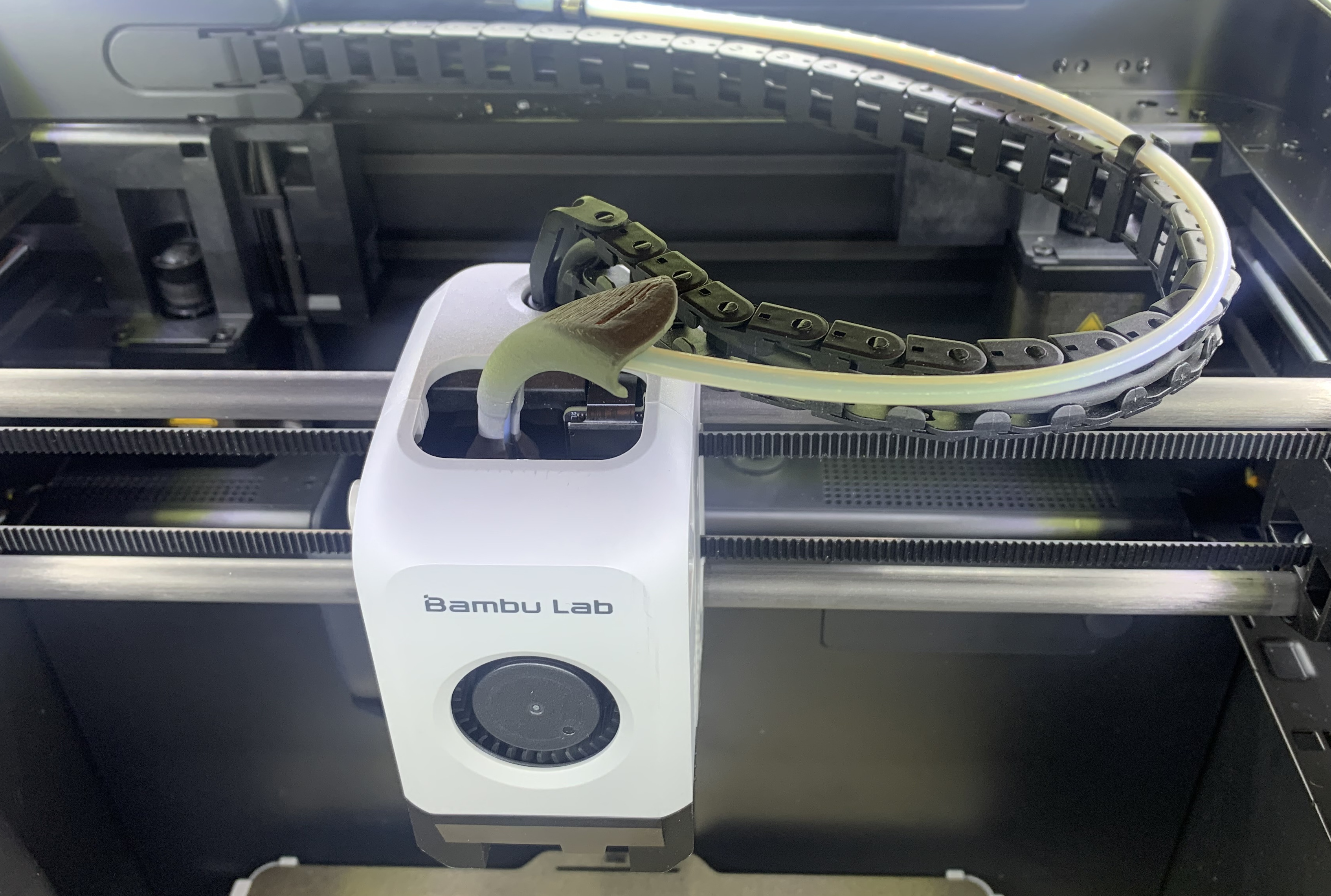

Chỉ là bộ dẫn hướng ống PTFE khác cho máy in Bambu Lab

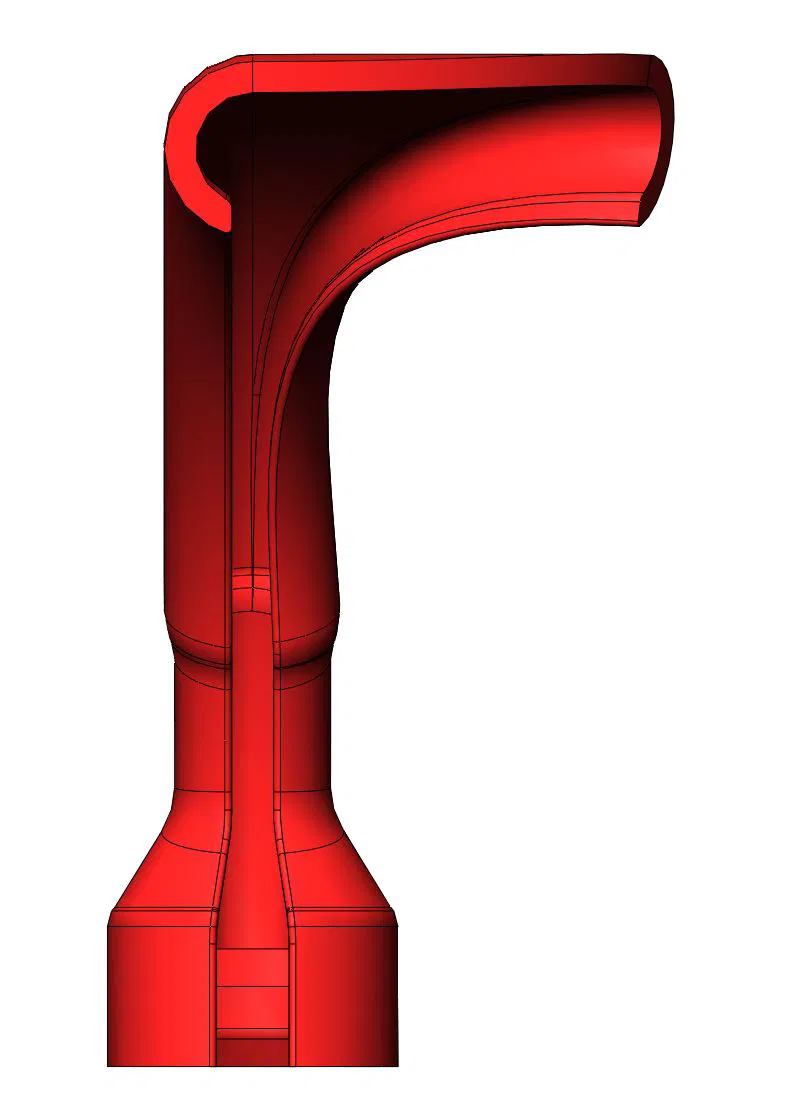

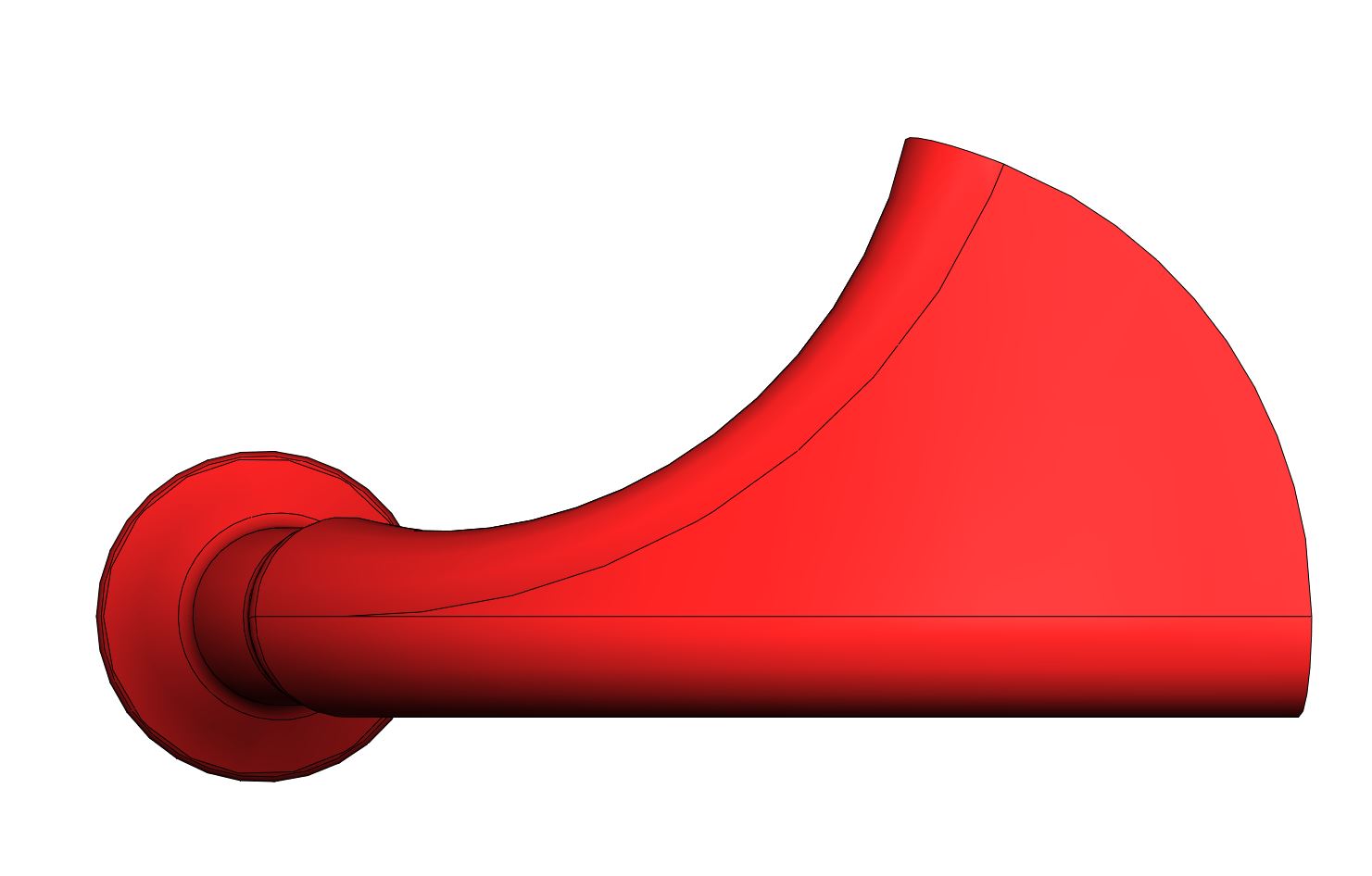

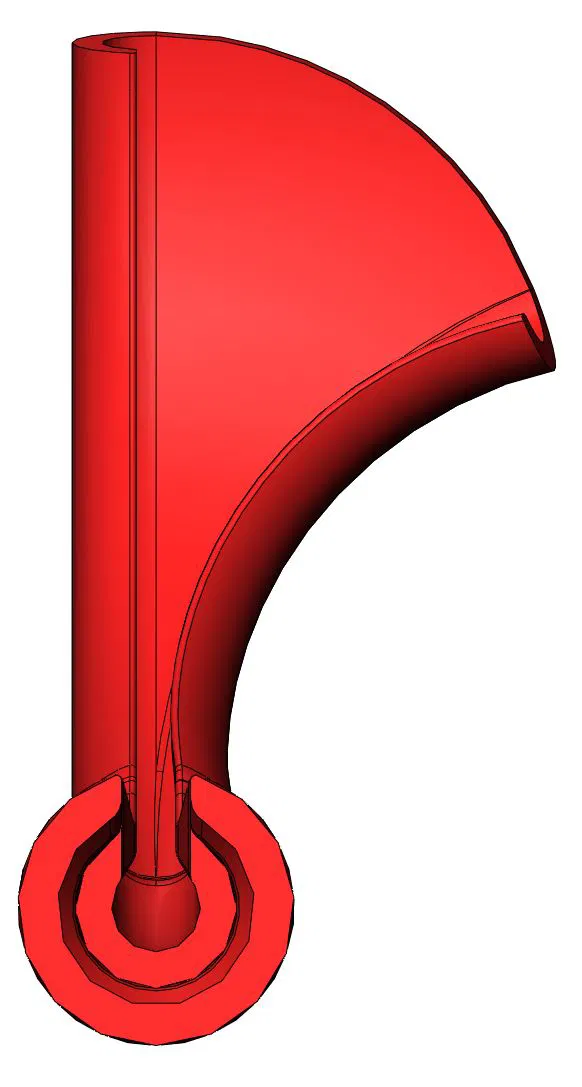

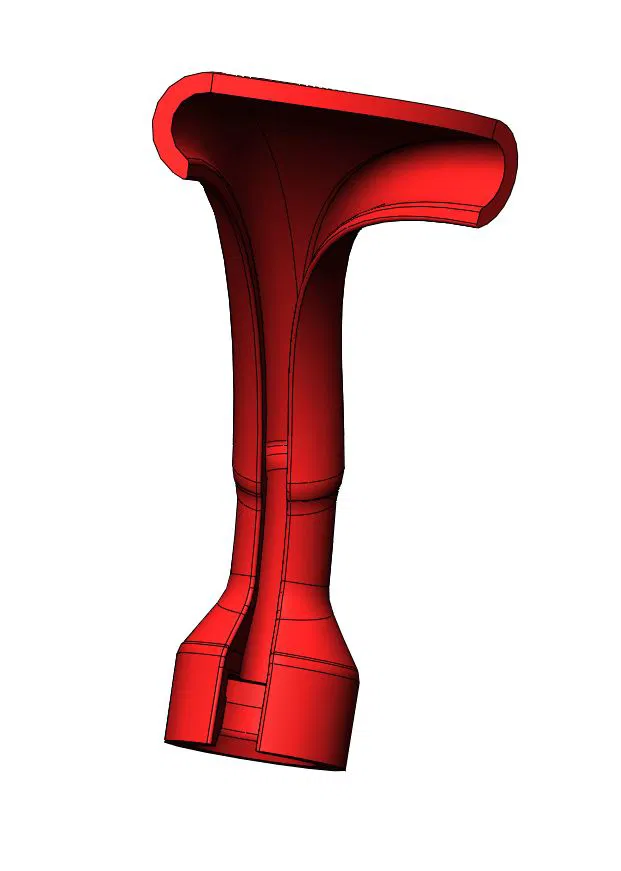

[2024.01.16 - Phiên bản 1.3 tinh chỉnh mới] - Giảm độ tự do cho ống PTFE uốn cong xuống khoảng 50% (Phần cũ có biên độ quá lớn, ống chưa bao giờ dùng hết nửa phạm vi).

• Tăng bán kính các bề mặt giới hạn bên trong phần hở: ống giờ di chuyển với ma sát ít hơn trong phạm vi cho phép.

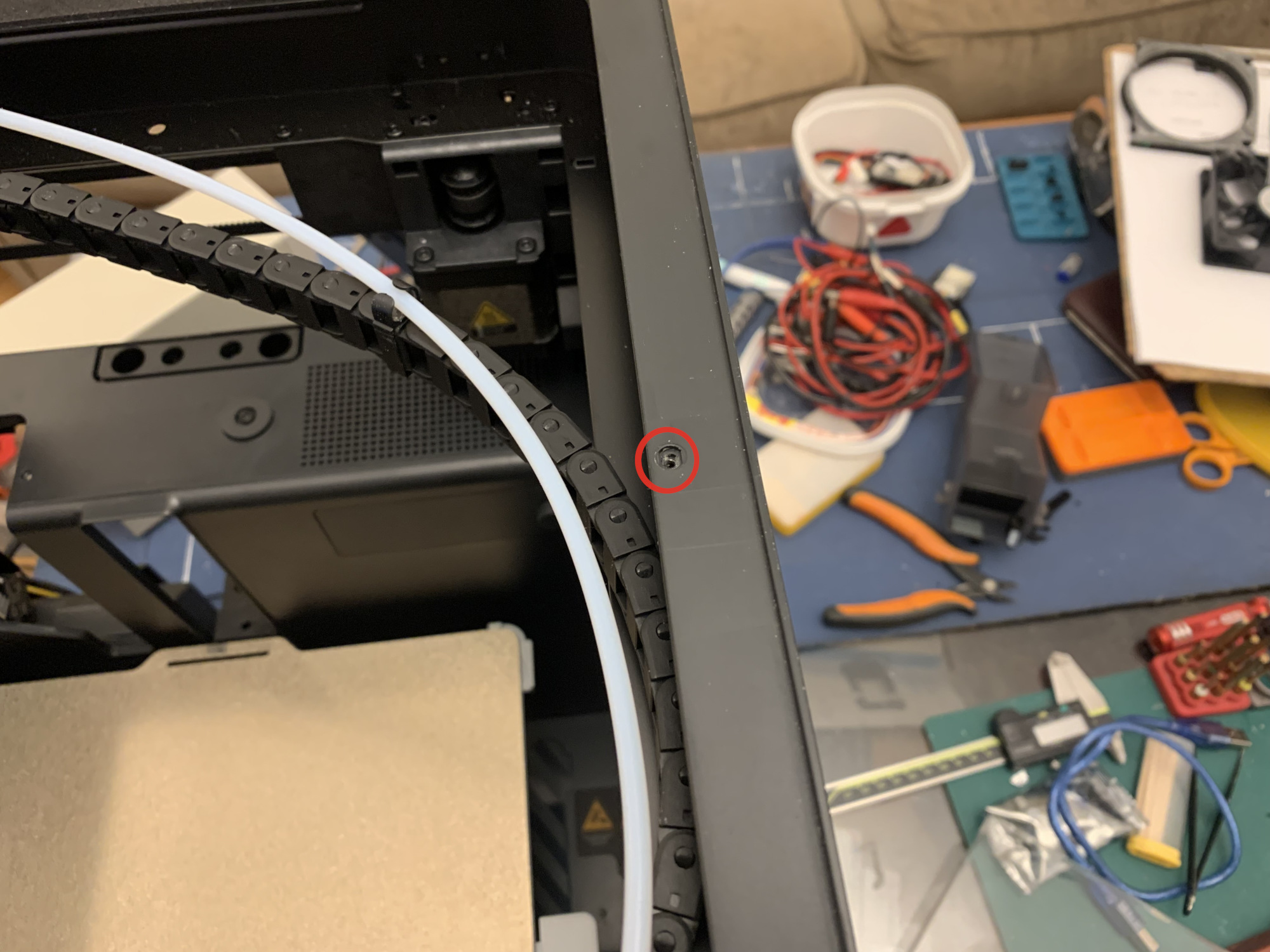

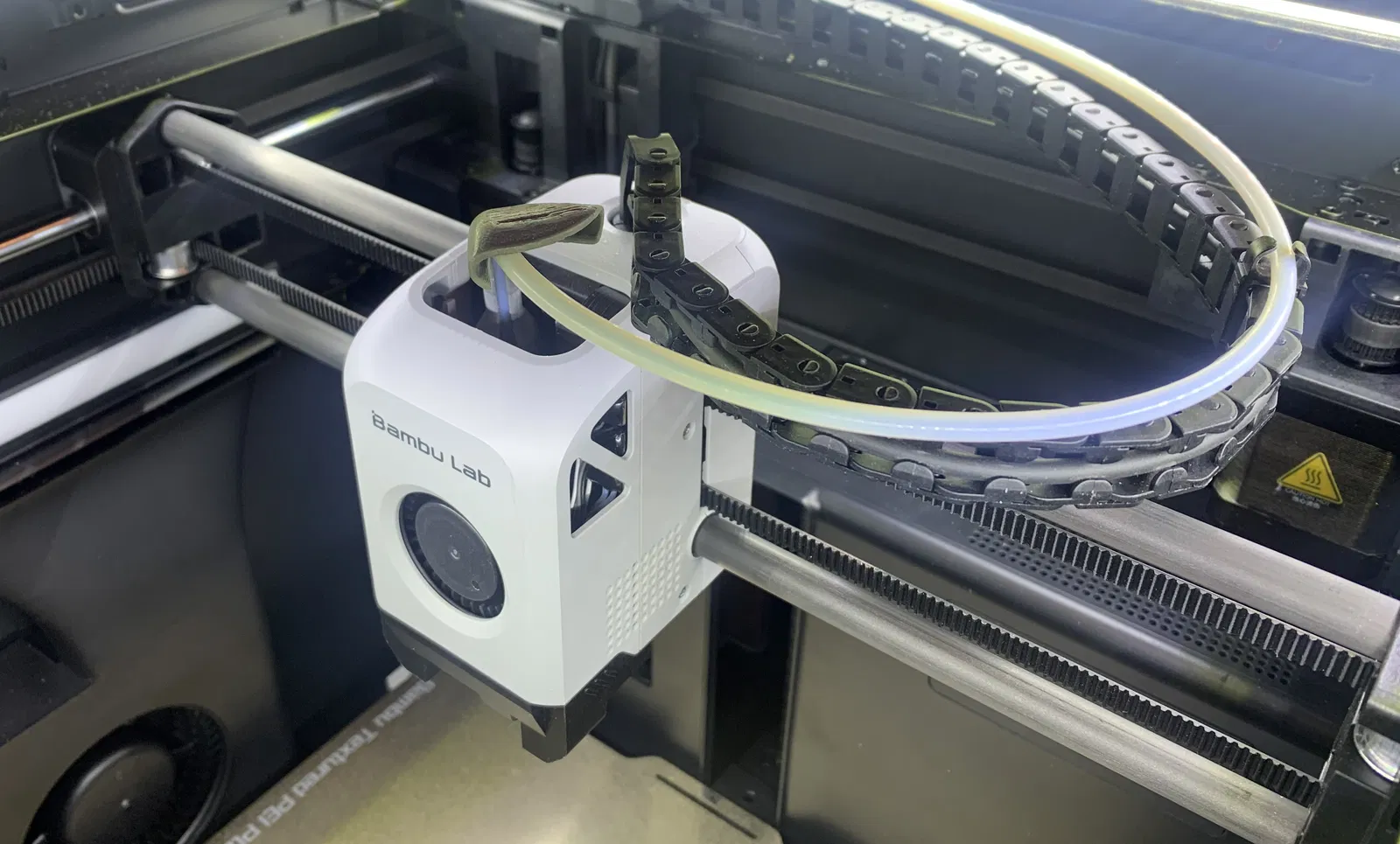

• Thay đổi nhỏ để mô hình 3D nhất quán hơn (những thay đổi này không ảnh hưởng đến hiệu suất hoặc khả năng sử dụng). [2024.01.06 - Hoàn thiện lần cuối] - Tôi nhận thấy dây cáp và ống Ptfe không di chuyển cùng nhau hoàn hảo ở mọi vị trí, vì vậy tôi đã loại bỏ một mắt xích khỏi dây cáp (31 mắt xích thay vì 32 mắt ban đầu). Giờ thì hoàn hảo rồi. :) Nhân tiện, có vẻ như vấn đề ốc vít ở giữa chỉ là vấn đề riêng của máy in tôi. [Cập nhật 2023.12.12] Tôi nghĩ mình đã tìm ra mảnh ghép cuối cùng. Thiết kế của tôi hoạt động khá tốt, nhưng một hoặc hai lần tôi nghĩ rằng mình vẫn thấy ống bị bật lên khi đầu in di chuyển dọc theo cạnh phải. Chiều nay, khi tôi tháo rời P1S vì lý do không liên quan (lắp quạt Noctua cho buồng máy và một quạt khác cho bo mạch chính), cuối cùng tôi đã bắt được thủ phạm: Có một con ốc ở giữa cạnh phải nhô xuống dưới, khiến ống PTFE bị kẹt tạm thời rồi bật lên. Khi tôi tháo con ốc ra, chuyển động trở nên hoàn toàn mượt mà cho đến gần mép. Tôi đã đính kèm một bức ảnh với con ốc đã được tháo ra. [2023.11.19] Máy in của tôi là P1S, nên mọi thứ dưới đây đều áp dụng cho nó. Tôi đoán là cũng có thể áp dụng cho X1C, nhưng tôi không chắc. Tôi đã cố gắng xác định các vấn đề với ống PTFE tự do cũng như các vấn đề mới phát sinh khi cố định ống. Cho đến nay, tôi hiểu rằng: Vấn đề chính dẫn đến việc tạo ra các bộ dẫn hướng ống này là người dùng AMS thường gặp sự cố thay đổi filament vì ống PTFE không được hỗ trợ có thể bị uốn cong ở bán kính nhỏ, ngăn cản AMS đẩy vào hoặc kéo ra filament. Một mô hình đơn giản của OurAngryBadger khắc phục vấn đề này là: /3d-model/19569-bambu-x1-ptfe-straigen-chamre Mô hình này có thể giải quyết vấn đề AMS, nhưng cũng làm nâng ống lên. Nhiều người dùng Bambu thực hiện một số loại đèn chiếu sáng buồng máy bổ sung, thường đặt giữa vỏ máy và tấm kính trên cùng, nâng lên 10-15mm. Trong trường hợp này, ống PTFE có xu hướng đi lên trên mép, dẫn đến các chuyển động bật đột ngột khi đầu in đến gần hoặc di chuyển dọc theo cạnh phải của khu vực làm việc (Ống nằm trên mép trên của vỏ máy in và chỉ bật trở lại bên dưới khi đầu in rất gần mép phải). Điều này không gây ra bất kỳ thông báo lỗi nào, nhưng trông rất xấu và tôi khá chắc chắn rằng nó sẽ có hậu quả lâu dài. Ngoài ra, nó sẽ ảnh hưởng đến các chi tiết in nhỏ. Các thiết kế như bản chỉnh sửa của OurAngryBadger dựa trên phiên bản gốc của Bambu Lab: /3d-model/19570-bambu-x1-ptfe-outruder-khung-ams-error-sua-loi hoặc của Mowcius (tôi thích nhất loại này) ngăn chặn hiện tượng này bằng cách dẫn ống đi theo một đường dài hơn. Chúng cũng ngăn ống bị uốn cong sang hai bên, điều này tạo ra một vấn đề khác: Khi đầu in di chuyển dọc theo cạnh phải, ống và bộ dẫn hướng dừng quay trơn tru tại một điểm và bị kẹt sang một bên. Bán kính uốn cong của ống trở nên nhỏ hơn khi đầu in di chuyển dọc theo cạnh và cuối cùng cong sang phía bên kia với một chuyển động bật khá mạnh. Nó trông tệ đến mức khi tôi phát hiện ra, tôi đã dừng bản in, tháo bộ dẫn hướng ống ra và khởi động lại mà không có nó. Lưu ý rằng điều này chỉ xảy ra khi vật thể bạn in khiến đầu in di chuyển dài từ sau ra trước hoặc từ trước ra sau rất gần cạnh phải. Xem xét tất cả những điều trên, tôi đã đưa ra thiết kế này. Nó dẫn hướng ống ở một vị trí chính xác trong 15mm đầu tiên khi ra khỏi đầu in, nhưng sau đó nó chỉ ngăn ống ở vị trí cao hơn, còn lại cho phép ống uốn cong tự do. Cho đến nay, nó giải quyết được tất cả các vấn đề tôi phát hiện. Thiết kế này còn mới, nên tôi chắc chắn rằng nó còn xa mới hoàn hảo. Xin vui lòng cho tôi biết kinh nghiệm của bạn về nó để tôi có thể tiếp tục cải thiện nó.
