Voron 0.2 Mini SB Orbiter 2.0 với Klicky PCB

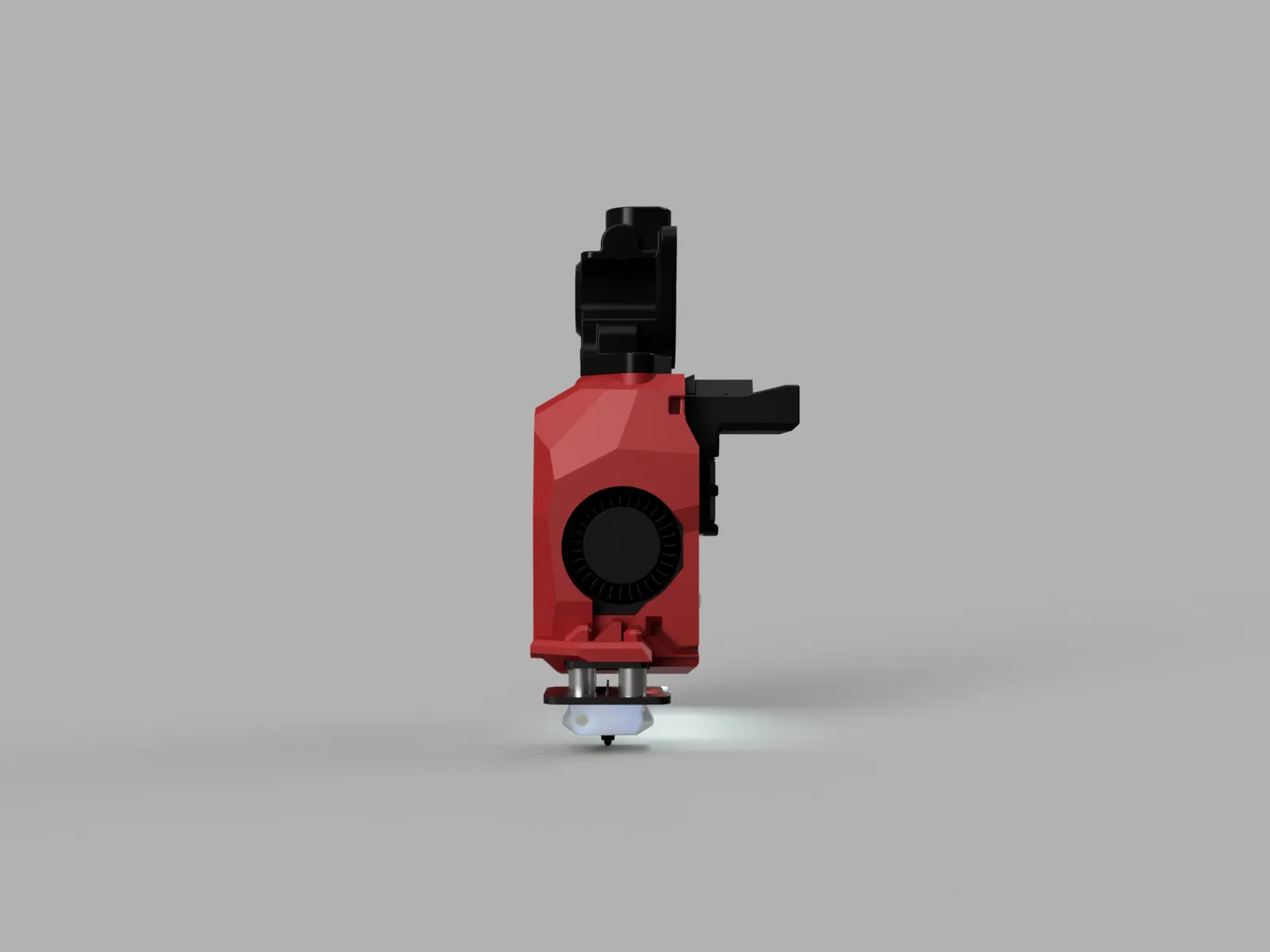

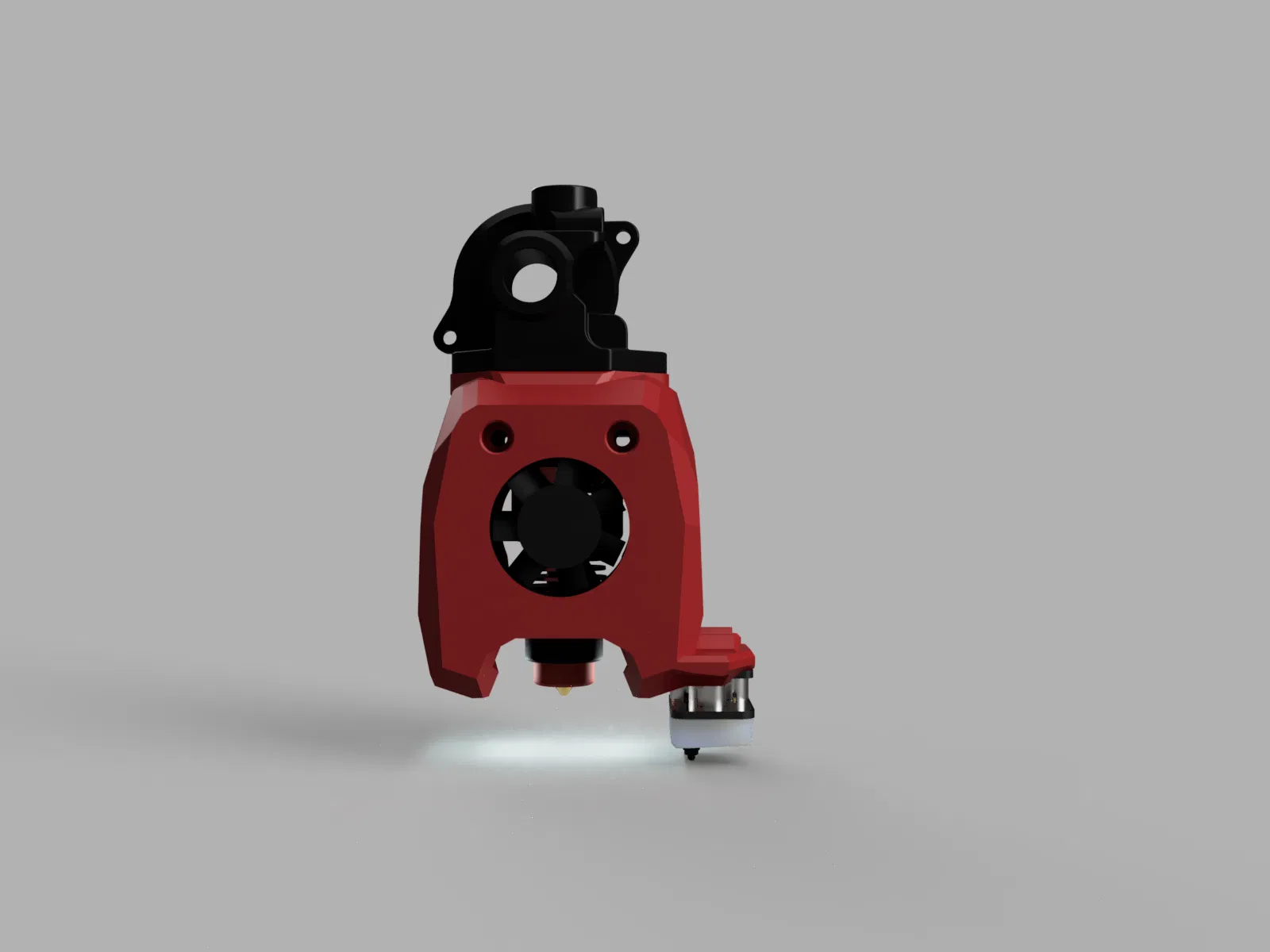

Bản độ cho Voron Mini Stealthburner này thay thế bộ phận đùn ban đầu bằng đế gắn cho extruder Orbiter 2.0. Thêm vào đó, một trong các ốp hông đã được chỉnh sửa để tích hợp mạch Klicky PCB. Vị trí đặt probe này cho phép phạm vi chuyển động đầy đủ và duy trì luồng khí làm mát gần như tương đương.

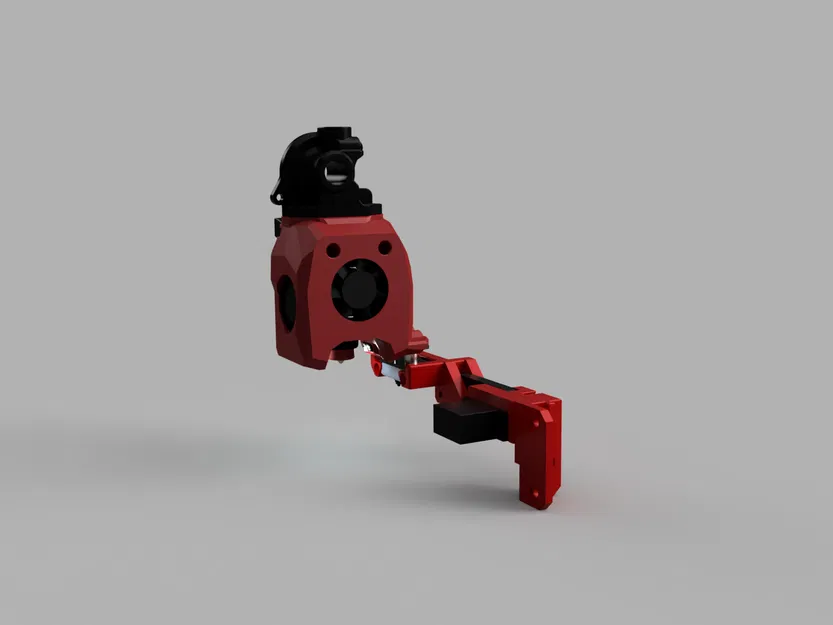

Với thiết lập này, mình dùng KlickSwipe Vertical+Klicky PCB Mod – một đế cảm biến điều khiển bằng servo. Lý do là đế ngang ban đầu bị giới hạn không gian khi dùng với bản độ toolhead này.

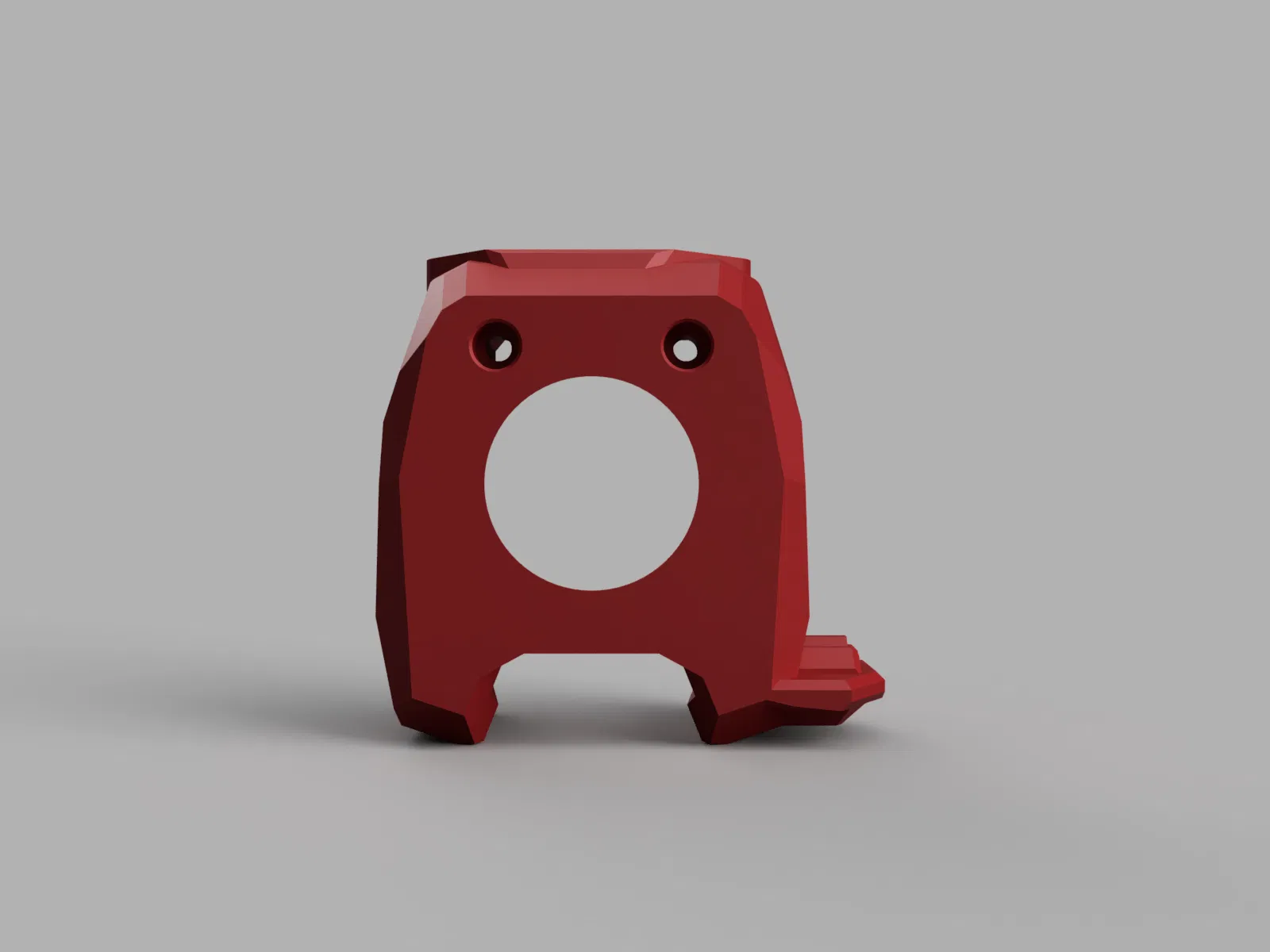

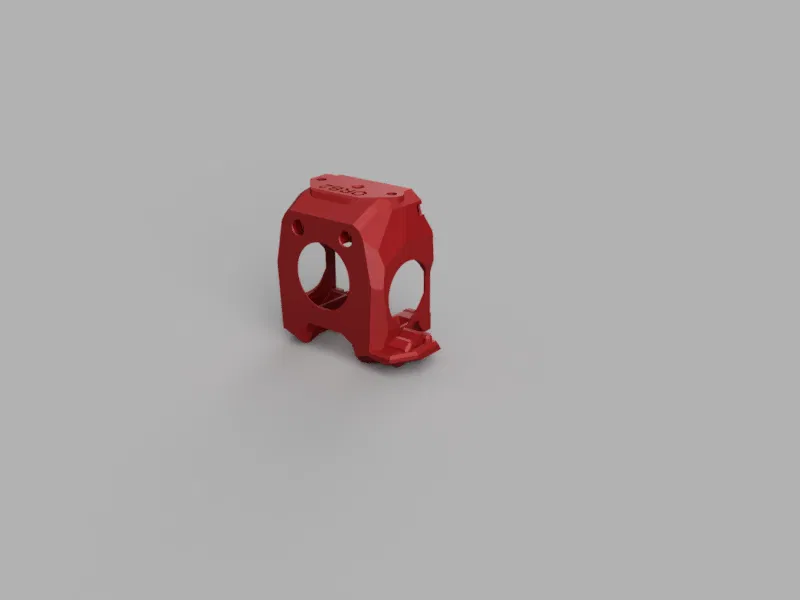

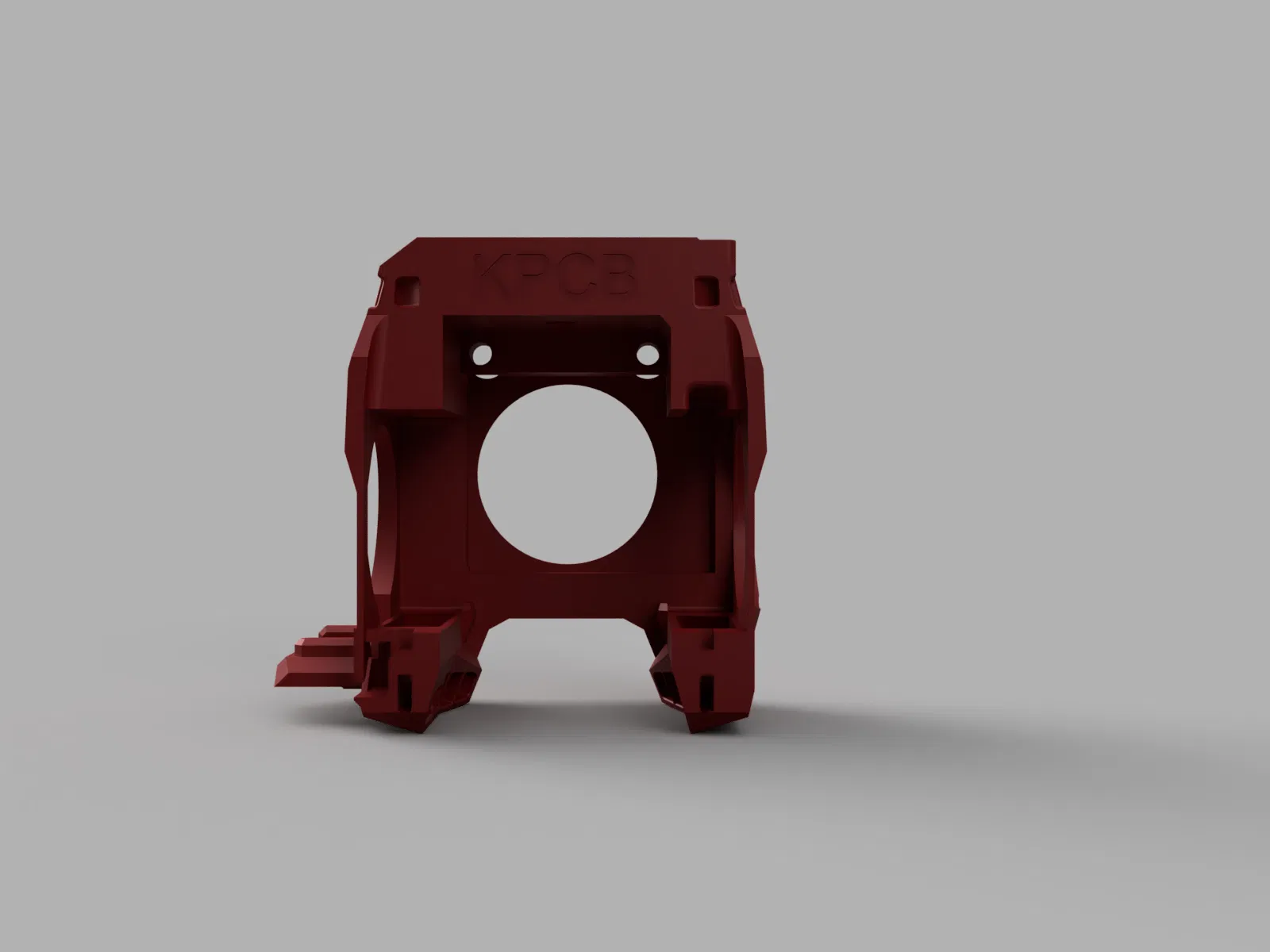

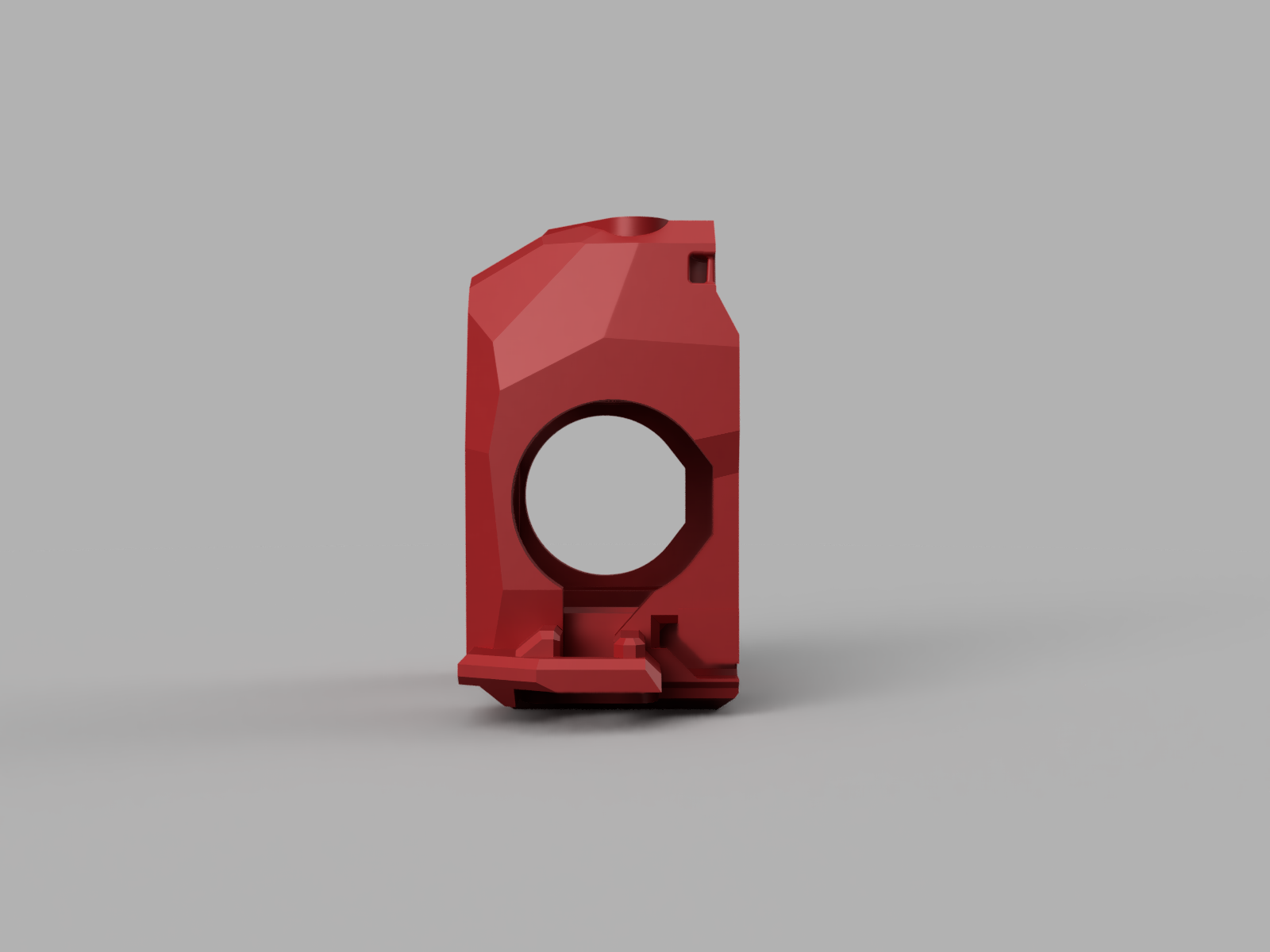

Lưu ý: có hai phiên bản ốp hông:

1. "Front Cowling ORB2_KPCB_MOD" cần 3 cái ốc ren 2 mm để gắn Klicky PCB.
2. "Front Cowling ORB2_KPCB_MOD without 2mm inserts" – Phiên bản này có các lỗ nhỏ hơn (D = 1.8 mm), có thể vặn trực tiếp ốc 2 mm vào mà không cần ốc ren.

Điểm XY của probe được thiết kế nhỏ gọn nhất có thể. Tuy nhiên, cần phải di chuyển nó về phía trước 6 mm để tránh va chạm với khớp XY dưới cùng bên phải. Mục tiêu là giảm thiểu Z offset để giữ nam châm cách xa bed nhất có thể. Do thiết kế nhỏ gọn của Voron 0, một số thỏa hiệp đã được thực hiện. Offset thực tế thay đổi tùy thuộc vào nhiều yếu tố, nhưng đối với Revo, nó được tính là 12 mm. Như thường lệ với các bộ phận in FDM, nên cân chỉnh lại sau vài lần in đầu tiên.

[probe]
x_offset: 27
y_offset: -6
z_offset = 12.00

Chiều dài ống PTFE giữa extruder và hotend thay đổi tùy thuộc vào model hotend. Với Revo Voron, nó có vẻ là 34.10 mm. Vui lòng cắt một đoạn dài hơn một chút lúc đầu, sau đó thử và cắt dần cho đến khi đạt được độ dài chính xác cần thiết.

Bạn cũng cần cập nhật phần [screws_tilt_adjust] và tùy chọn cả phần [bed_mesh] trong cấu hình. Ví dụ:

[screws_tilt_adjust]
screw1: 85,106                # 112-27, 112-6
screw1_name: back right
screw2: 0,106                 # 8+27.07, 122-6
screw2_name: back left
screw3: 33,14                 # 60-27.07, 8+6
screw3_name: front screw
horizontal_move_z: 20
speed: 150
screw_thread: CW-M3



[bed_mesh]
mesh_min: 28,8
mesh_max: 112,112
speed: 150
horizontal_move_z: 20
probe_count: 3,3#nếu bạn muốn chi tiết hơn, hãy dùng 5,5 ở đây
move_check_distance: 3

algorithm: lagrange
fade_start: 1
fade_end: 10
fade_target: 0
split_delta_z: 0.0125
mesh_pps: 2,2
