Khung ảnh tùy chỉnh kích thước 15" x 17

Tôi cần một khung cho một mảnh kính kỳ lạ kích thước 15" x 17", vì vậy tôi đã chỉnh sửa mô hình gốc này. Dưới đây là danh sách một số sửa đổi đã thực hiện:

• Dọn dẹp các đỉnh thừa

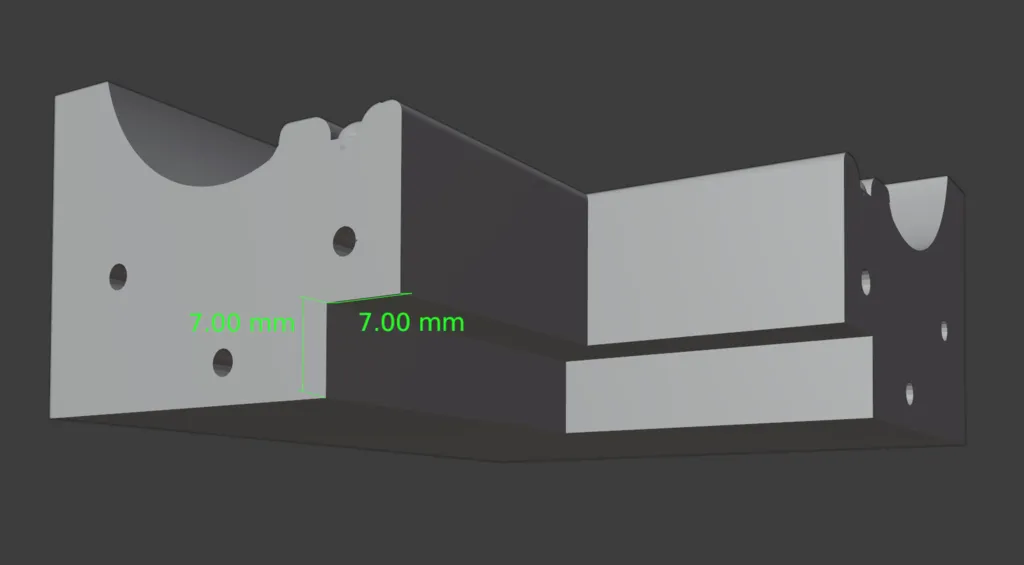

• Tạo 7 mm lún cho kính (giả định 2 mm) và nền

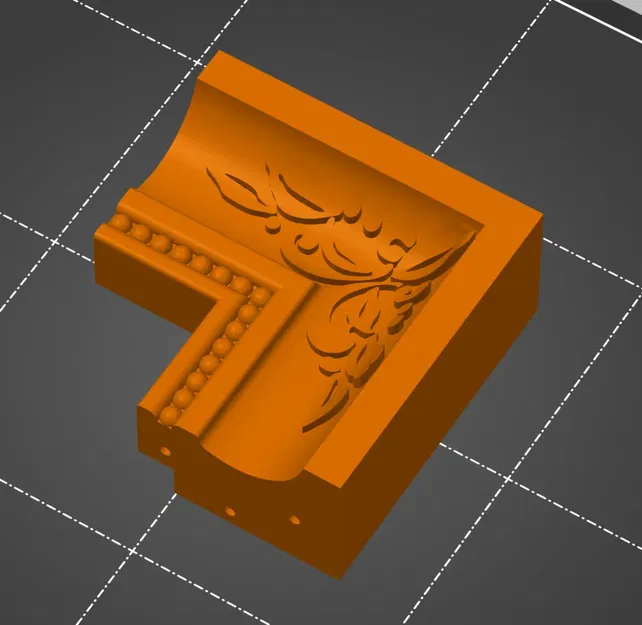

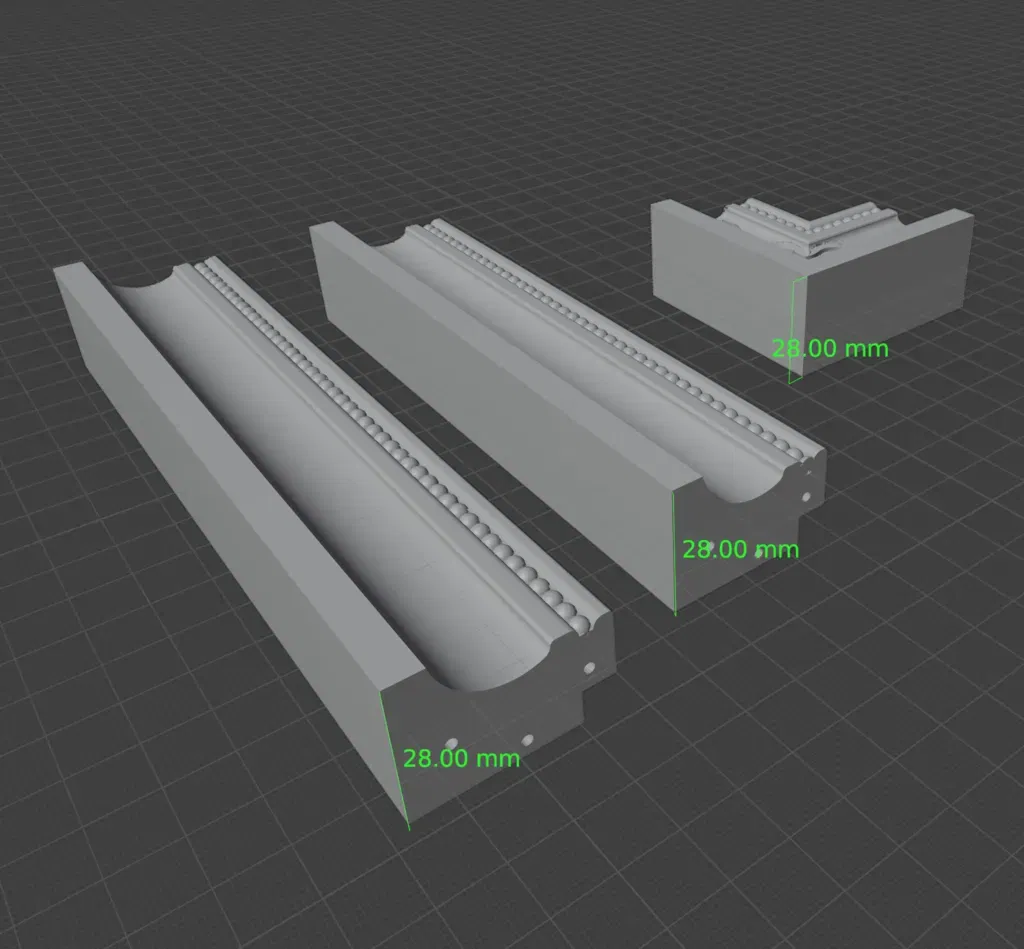

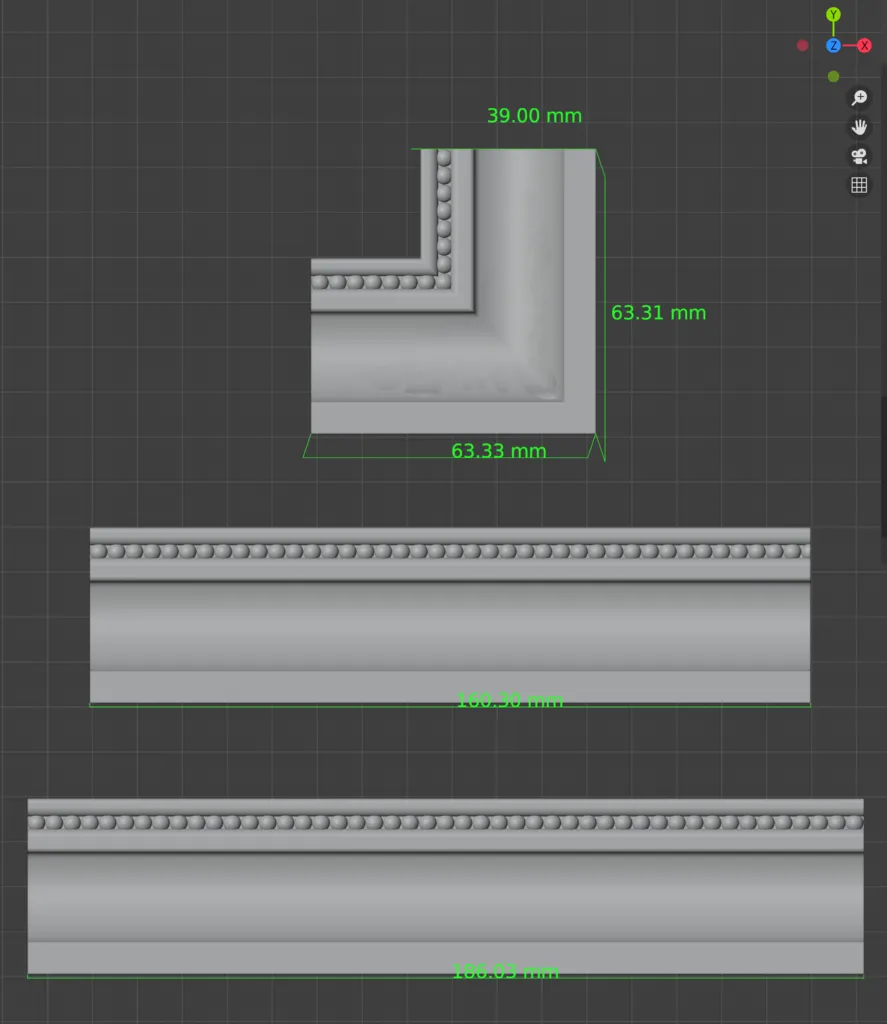

• Chia thành các góc và mảnh cạnh cho khung kích thước biến đổi (mảnh cạnh ngắn = 160 mm, mảnh cạnh dài = 186 mm)

Các mảnh khác nhau sẽ được nối với nhau bằng 2 cm thanh chỉ mục cắt từ dây in tiêu chuẩn 1.75 mm (PLA). Bạn sẽ cần 36 thanh để hoàn thành thiết kế này.

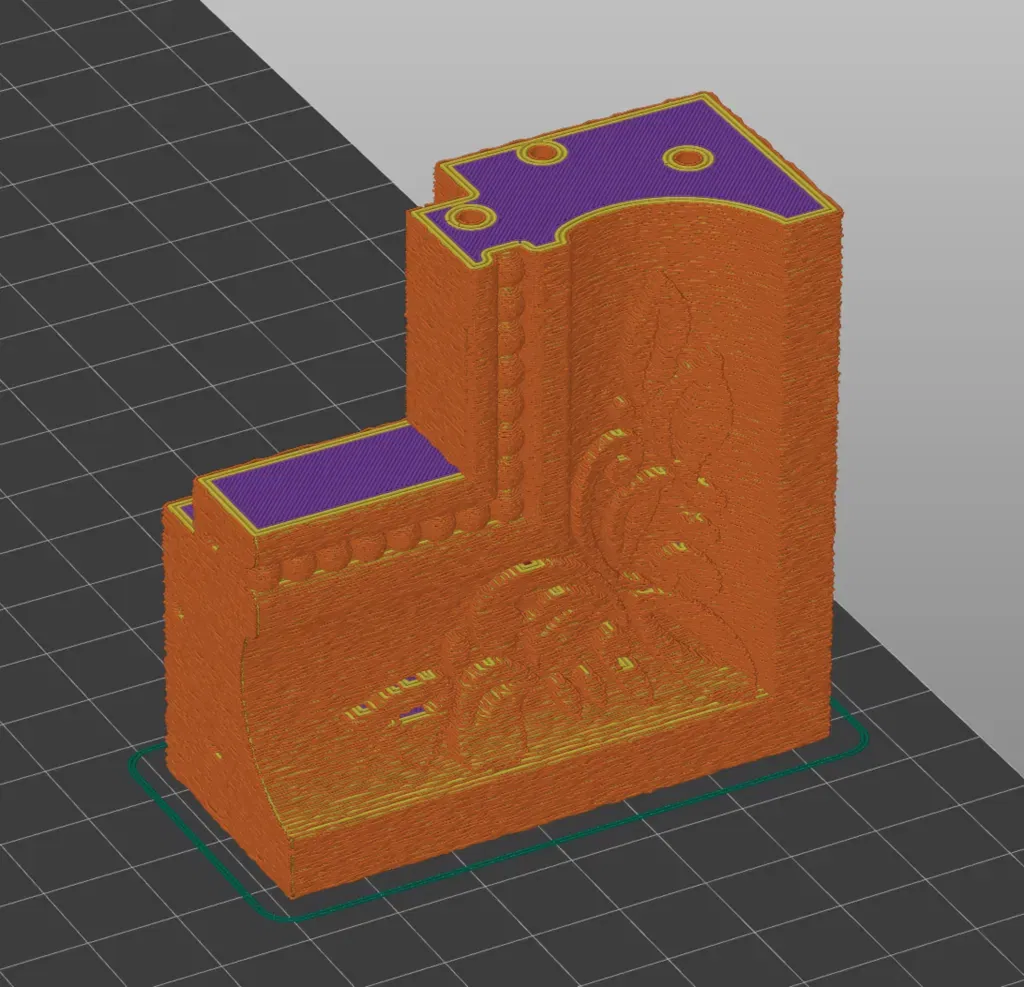

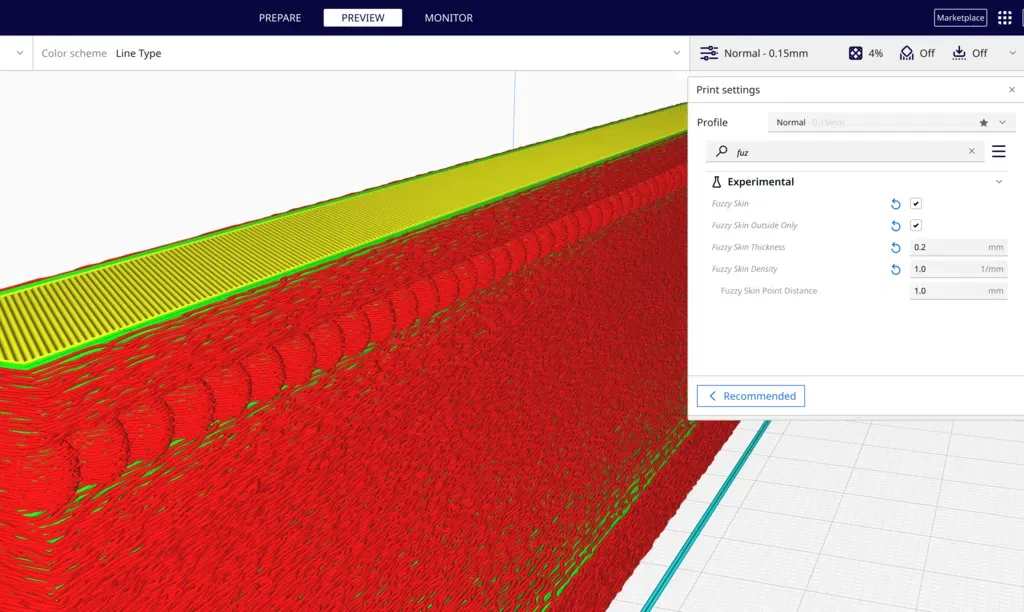

Trong các tệp GCODE của tôi, bạn có thể thấy "da mờ" của eSlicer, đây là một người làm phép thuật để che giấu các đường lớp. Tôi khá muốn bản in của mình trông giống như gỗ. Tôi cũng biết rằng tôi sẽ cần thực hiện một số công việc chà nhám và dán thủ công ở cuối, vì vậy các lớp mờ sẽ làm cho điều này dễ dàng hơn.

Với các thiết lập của tôi, chỉ có 2-3 đường thừa bị sập xuống khỏi bản in. Những điều này không quan trọng để cắt bỏ và tiếp tục. Một lần nữa, viền mờ làm cho điều này trở nên không đáng chú ý. Có lẽ có thể giải quyết vấn đề hoàn toàn bằng cách sử dụng một vòi phun rộng hơn và/hoặc chiều rộng đường.

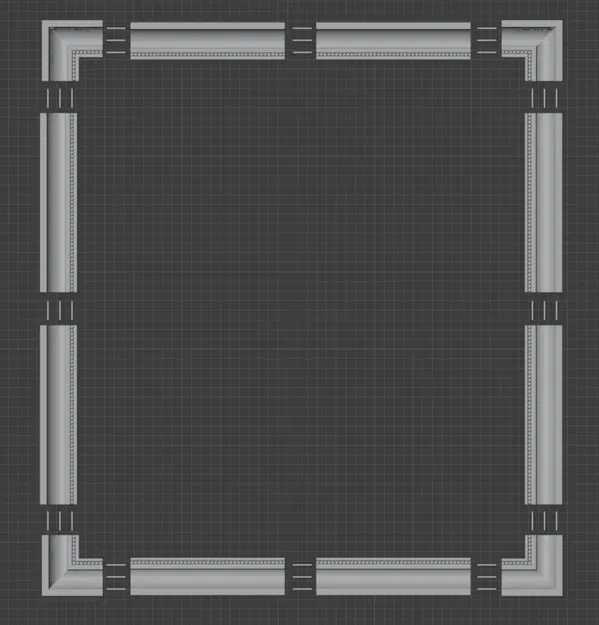

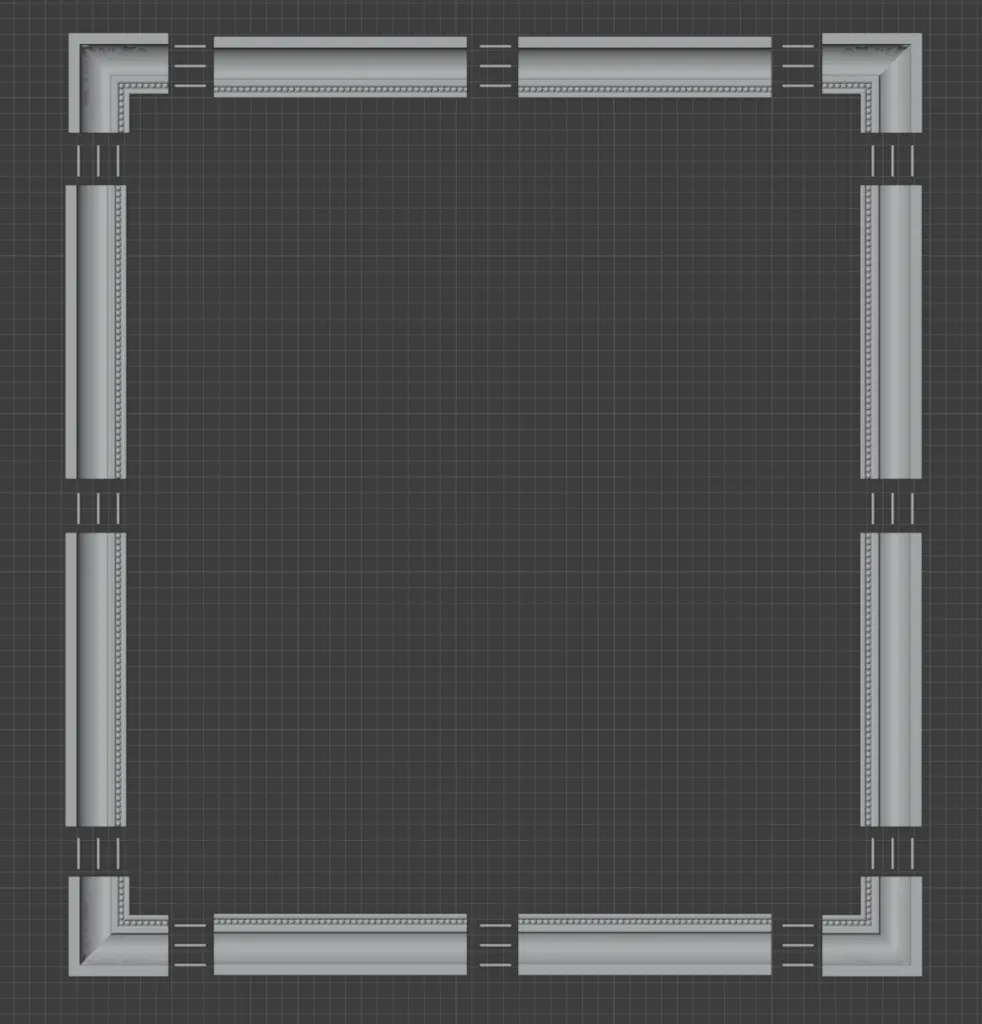

Đối với nhu cầu của tôi, tôi cần 4 góc và 4 mảnh dài và ngắn. Khi kết hợp với các mảnh góc, điều này cho tôi kích thước bên trong là 15" x 17" (với chỉ một vài milimét chỗ trống cho kính).

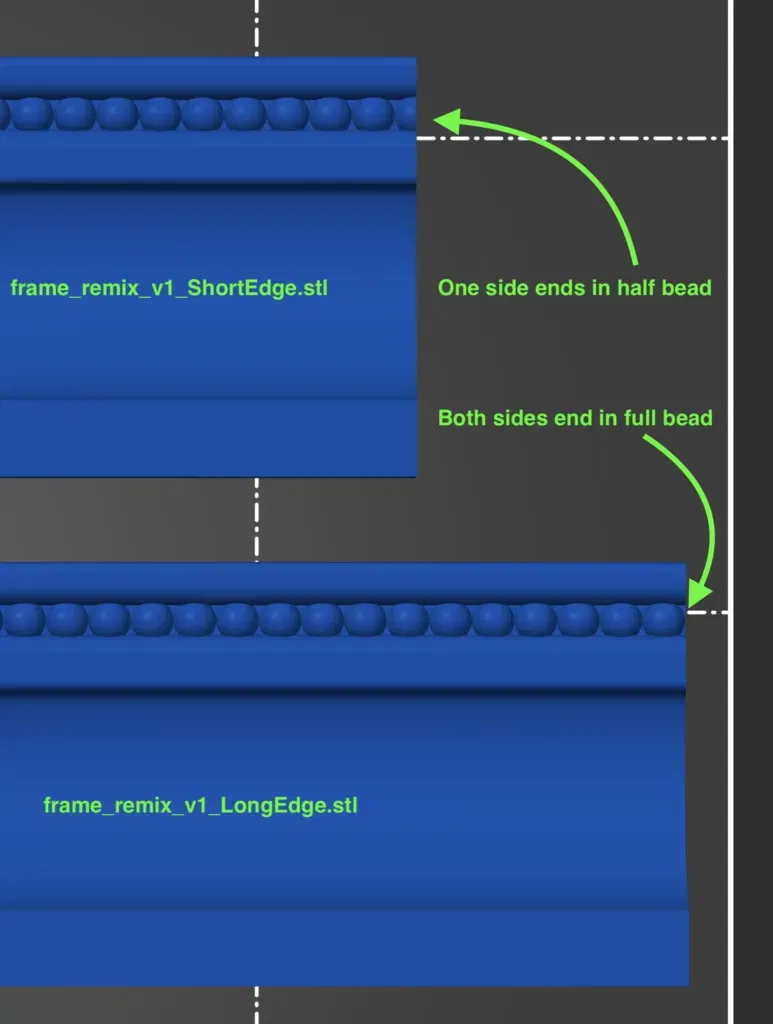

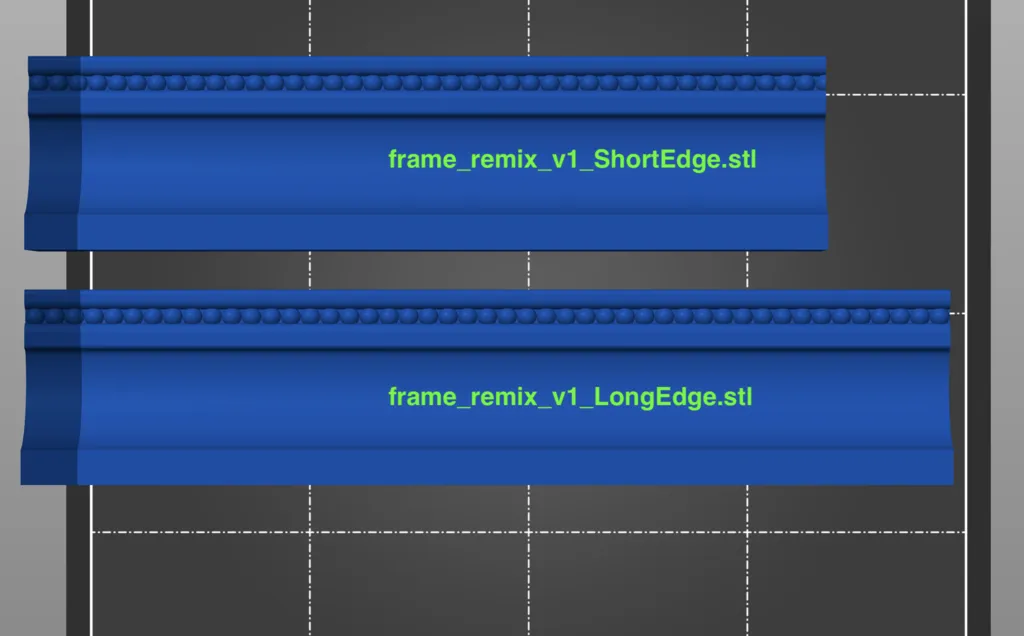

LƯU Ý RẰNG CÁC ĐƯỜNG "NGẮN" VÀ "DÀI" KHÔNG GIỐNG NHAU! Các mảnh cạnh ngắn hơn có 1 đầu cắt một trong các hình cầu bi thành hai nửa. (Đây là cách để đáp ứng nhu cầu của tôi với ít sửa đổi nhất.)

Ngoài các tệp STL được tìm thấy ở đây, Thingiverse chứa các tệp GCODE được mô tả ở trên. Nhưng F3D không cho phép tôi tải lên chúng ở đây vì một vài dòng GCODE cụ thể cho máy in Sovol SV-04 IDEX của tôi.
