Mount Máy Đùn Orbiter 2.0 Cho "The 100 v1.1" v0.4

Đây là phiên bản thử nghiệm (v0.4) của tôi cho mount gắn máy đùn Orbiter 2.0 trên "The 100 v1.1". Tôi cần một máy đùn tốt hơn cái BMG clone, nên tôi đang dùng cái này để gắn Orbiter của mình. Cái mount này gắn vào cùng vị trí với máy đùn BOM gốc.

Tôi sẽ sửa mô tả này và liên kết tới bản v1.0 khi tôi phát hành nó. Vui lòng để lại bình luận với mọi phản hồi, dù tốt hay xấu, để cải thiện thiết kế này.

BOM

• 5 cái M3x8 SHCS
• 2 cái M3x14 SHCS
• 1 cái PC4-M10 pneumatic fitting

Dụng cụ

• Lục giác 2.5 mm
• Cần siết với khẩu 10mm và tay nối (tuyệt vời nếu dùng khẩu sâu)

Cài đặt in:

• Chiều cao lớp 0.2 (lớp đầu 0.3)
• Độ rộng 0.5
• Ủ bề mặt "tất cả các bề mặt trên" (tùy chọn)
• 5 tường
• 5 lớp trên
• 5 lớp dưới
• 20% infill (tôi dùng cubic)
• không cần supports

Hướng dẫn

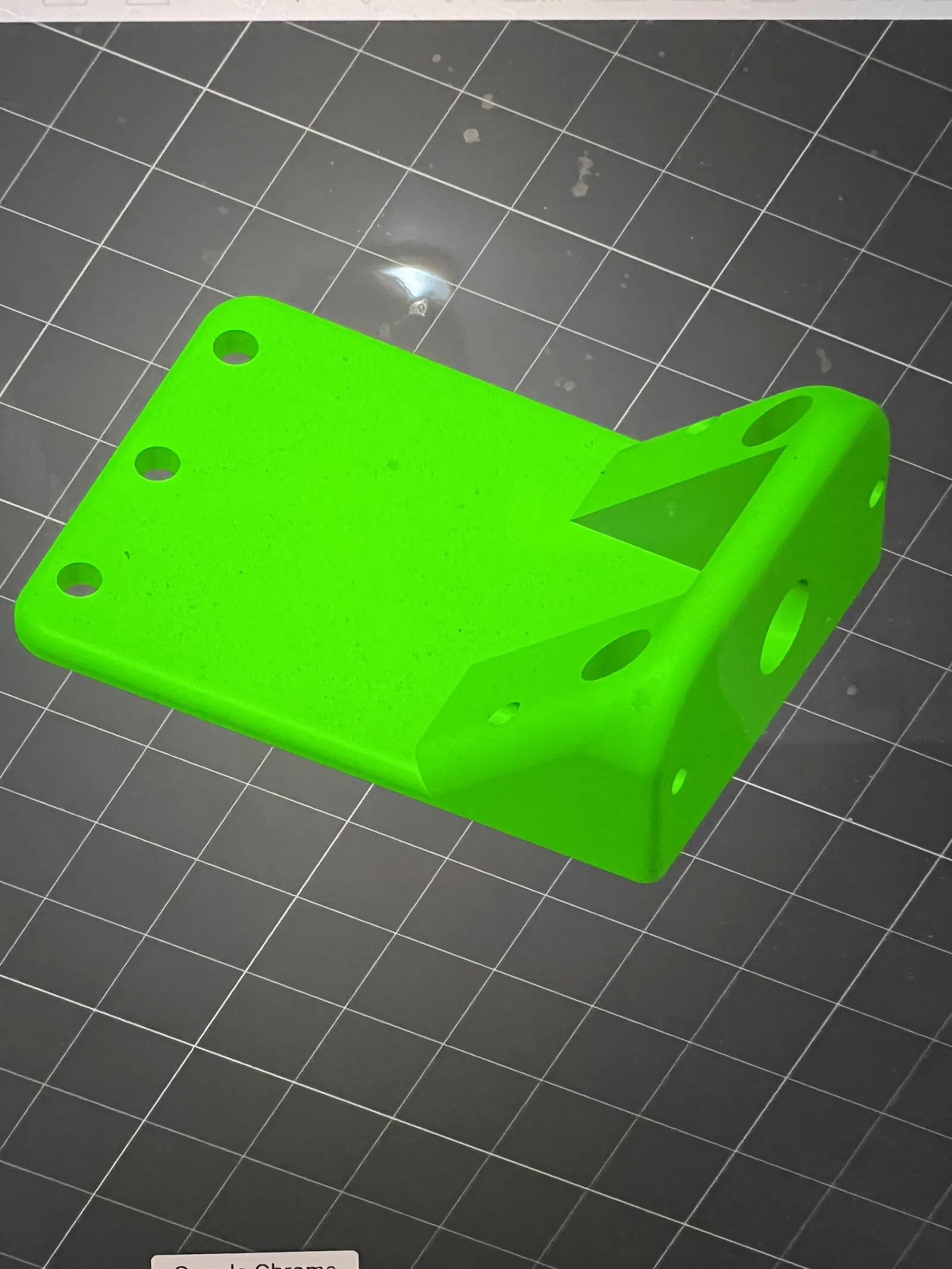

1. In cái bracket.
2. Dùng khẩu 10mm và cần siết, siết chặt cái fitting PC4-M10 vào lỗ tròn có đường kính 10mm cho đến khi nó chặt. Cẩn thận đừng làm hư ren.

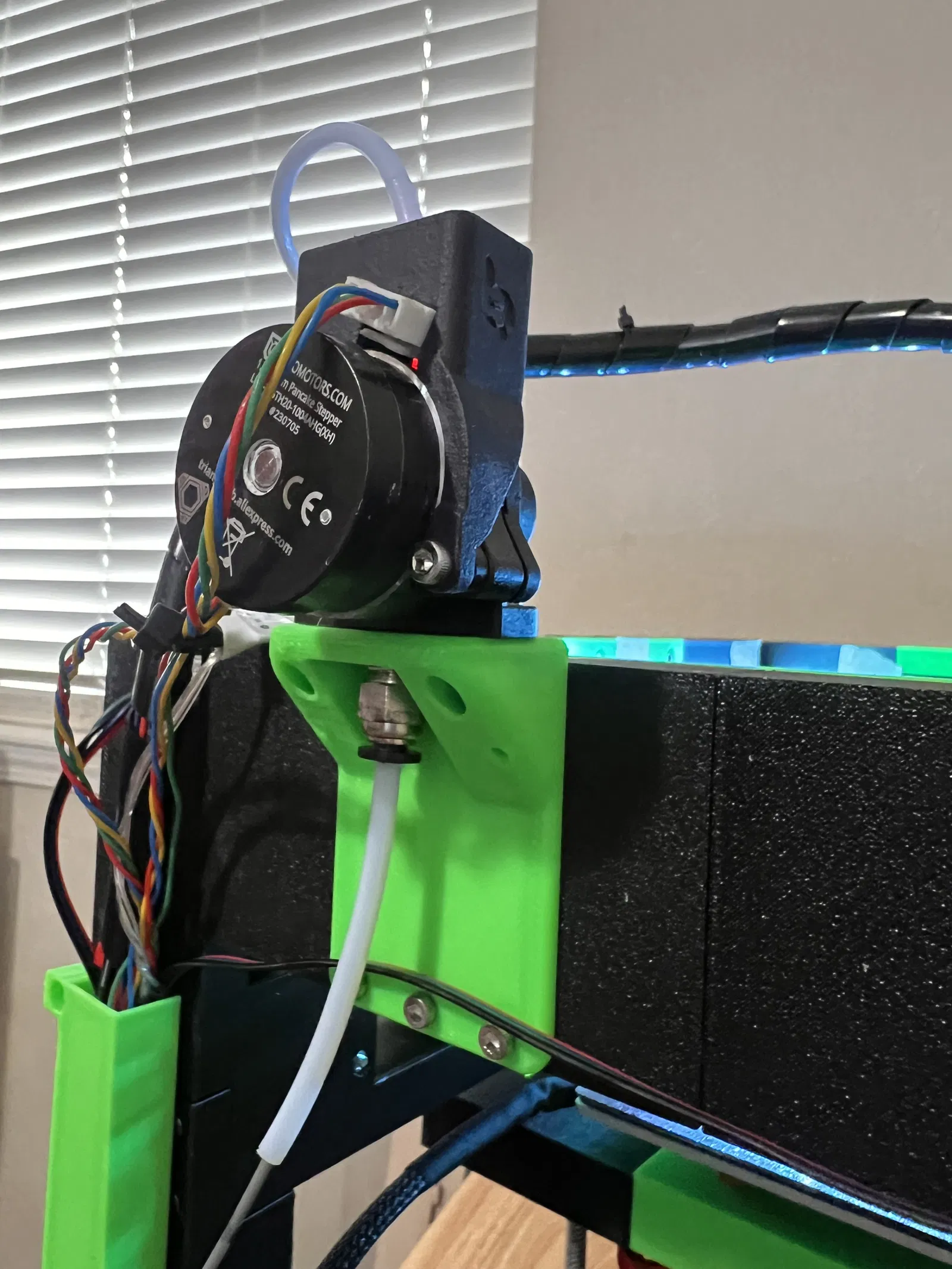

3. Dùng lục giác 2.5 mm, gắn bracket vào điểm gắn máy đùn ở phía trên-sau của máy in bằng 5 con ốc M3x8. Đừng dùng cái lỗ giờ bị che bởi fitting PC4-M10 (giữa trên). Đừng làm hư các lỗ cấy ren.

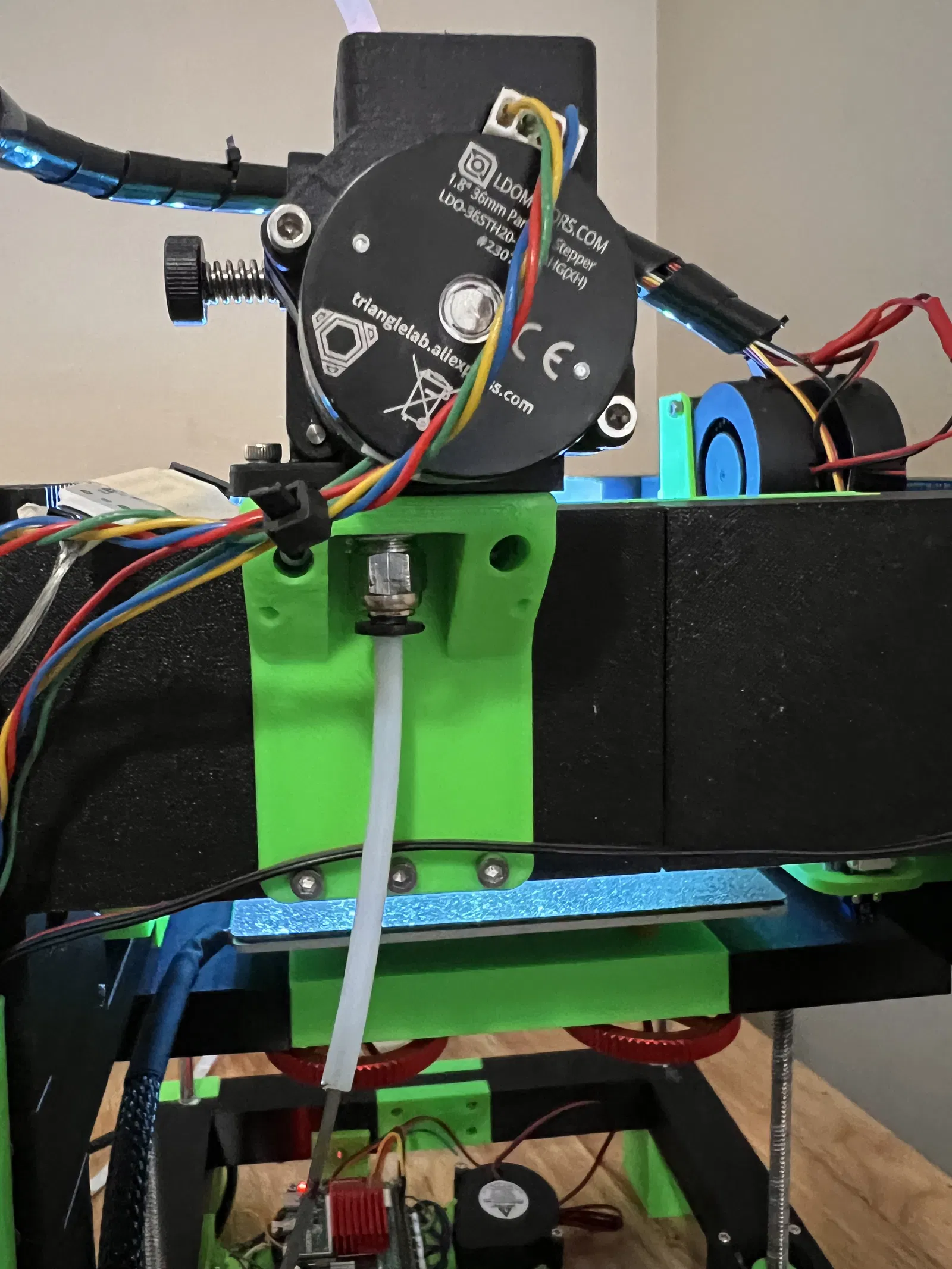

4. Dùng lục giác 2.5 mm, gắn máy đùn (Orbiter 2.0) vào bracket bằng 2 con ốc M3x14. Đừng làm hư các lỗ.

Chúc anh em in vui vẻ!

Xem thêm "The 100 v1.1"! /3d-model/156484-the-100-v11-may-in-3d-nhanh-nhat-voi-khung-in

Lịch sử thay đổi

v0.4

• Thêm bo tròn (fillets)
• Thay đổi kích thước lỗ gắn máy đùn x2 cho vừa ren M3 hơn.
• Thay đổi kích thước fitting PC4-M10 cho vừa hơn.
• Thêm BOM
• Thêm hướng dẫn
