Giá đỡ trục vít P3Steel Top với vòng bi 608zz
Các bộ phận bằng nhựa dùng để giữ trục vít me T8 được căn giữa nhờ vòng bi 608ZZ. Các bộ phận này phù hợp với khung p3steel phiên bản 2.01 và các phiên bản tương tự. Bao gồm các bản cập nhật từ 2016-2024 với các cải tiến về lắp vòng bi, giữ đai ốc và các tùy chọn biến thể 'Orballo'.
Mô tả

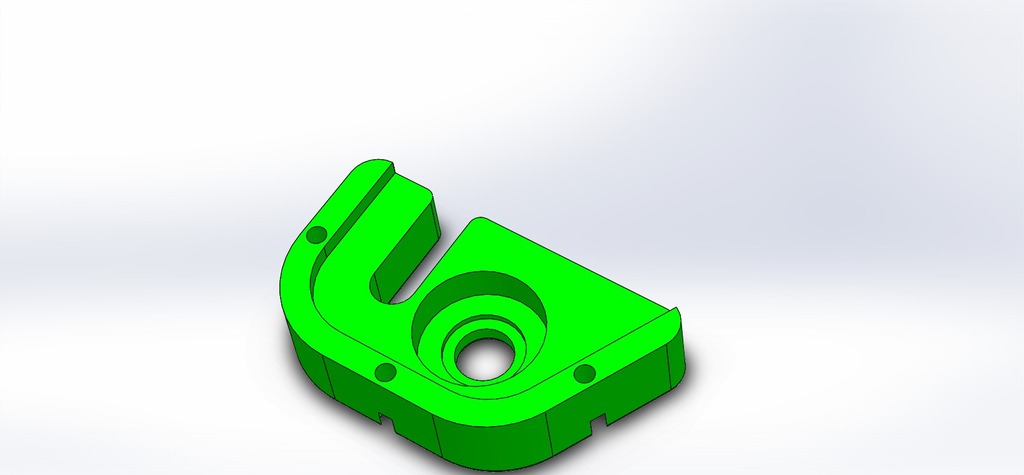

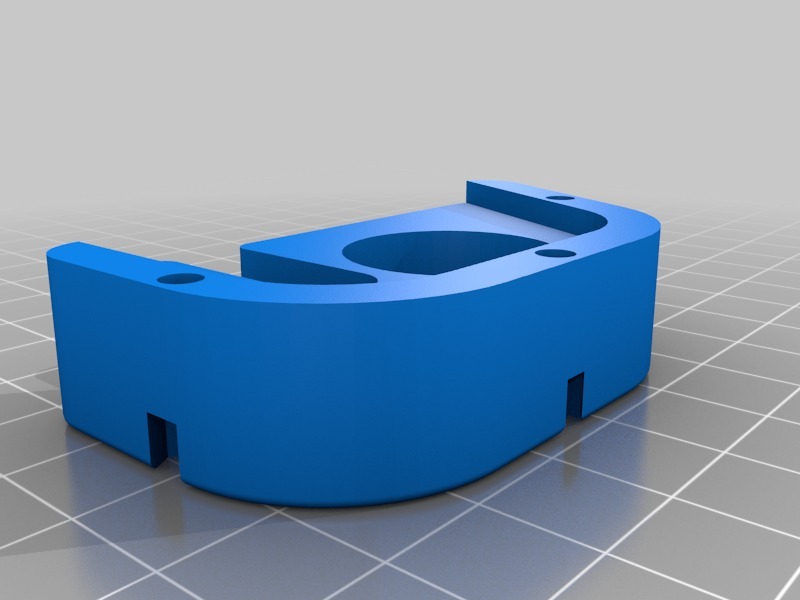

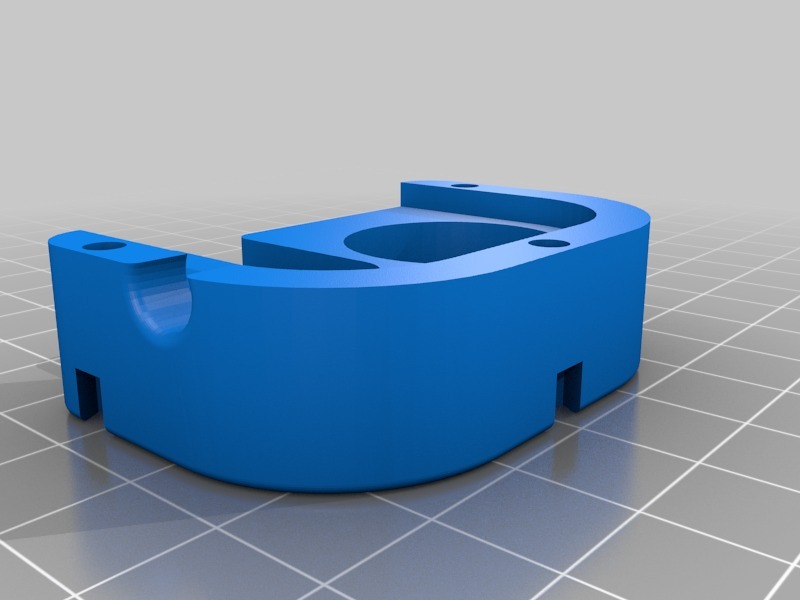

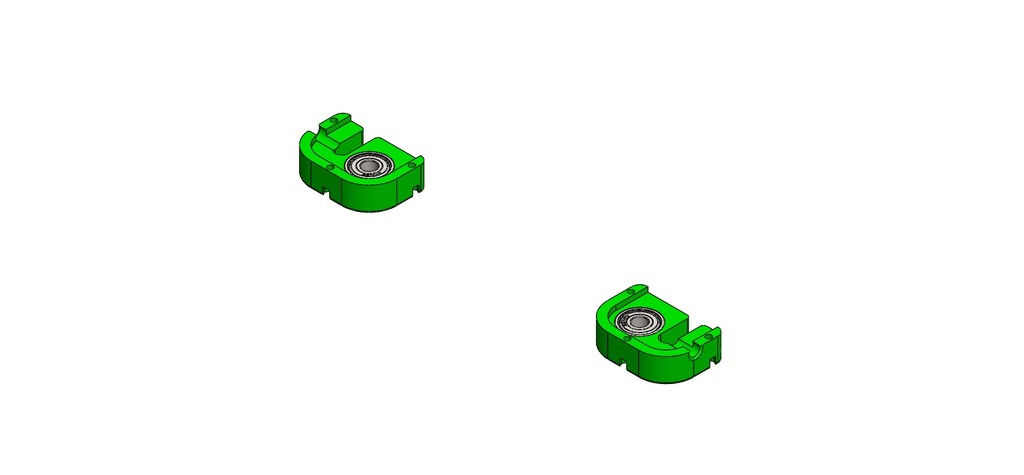

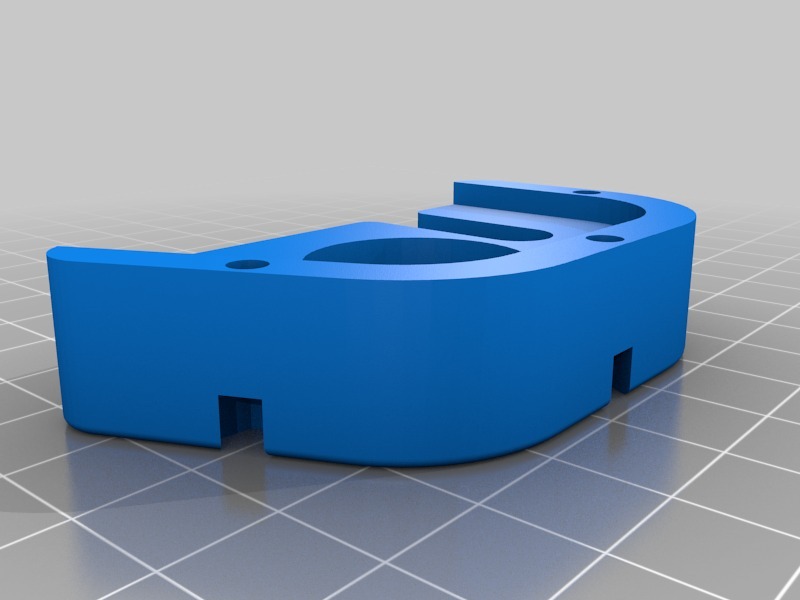

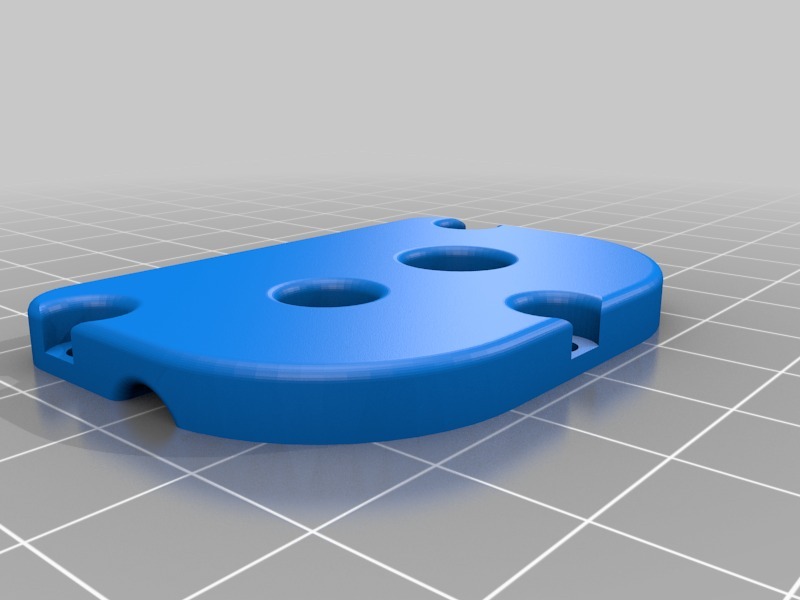

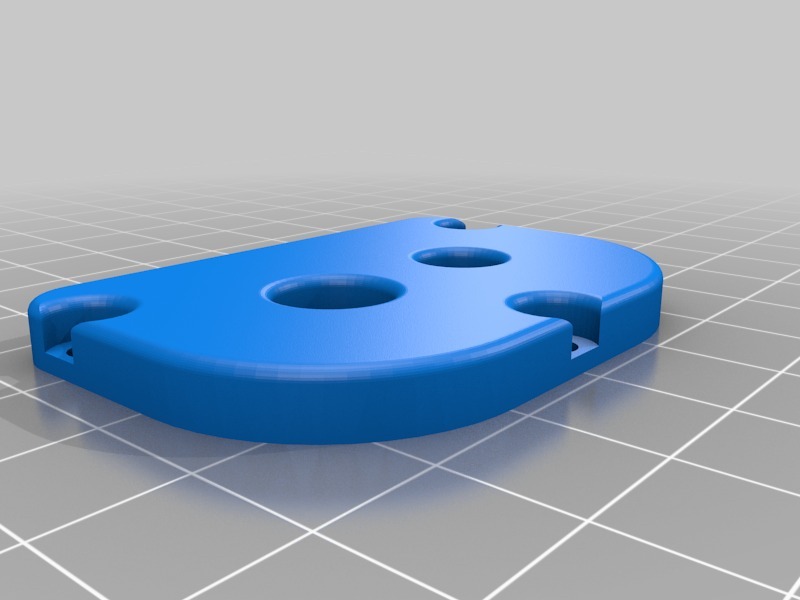

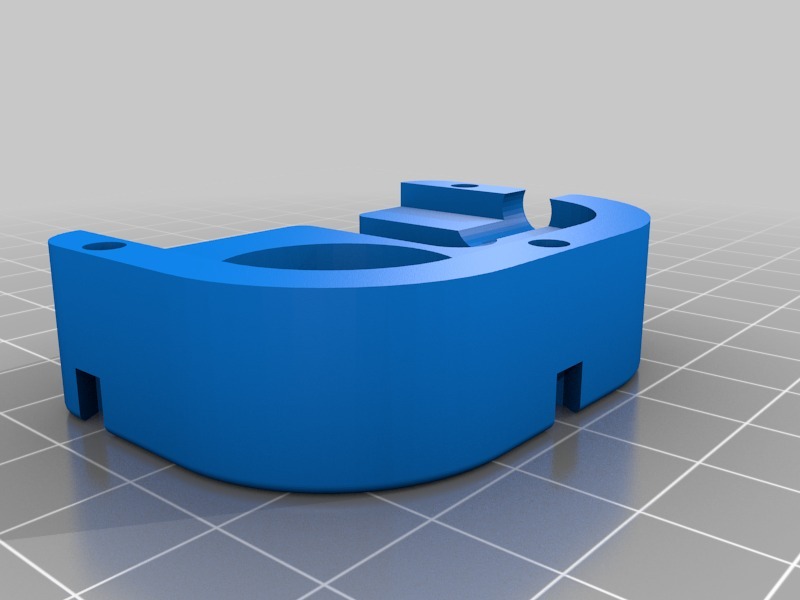

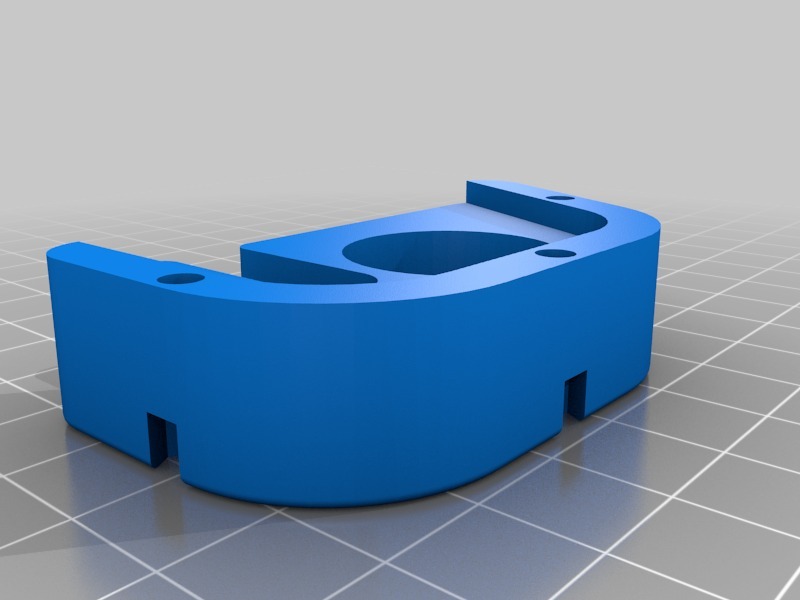

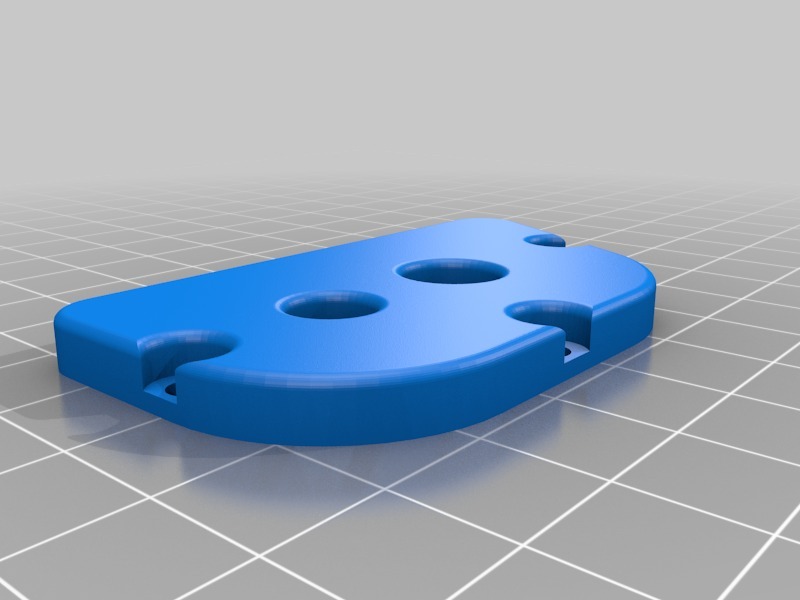

Đây là các bộ phận bằng nhựa để giữ cho trục vít me T8 được căn giữa nhờ vòng bi 608ZZ.

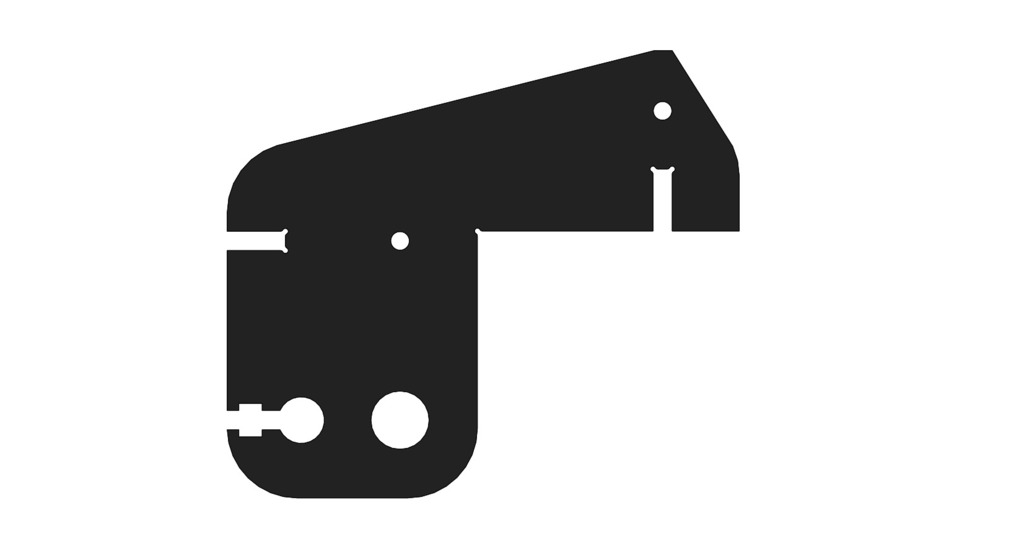

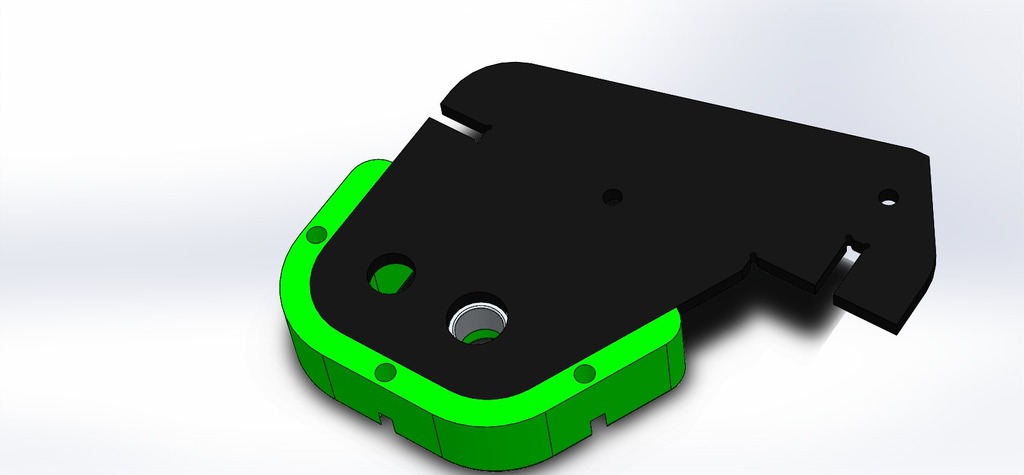

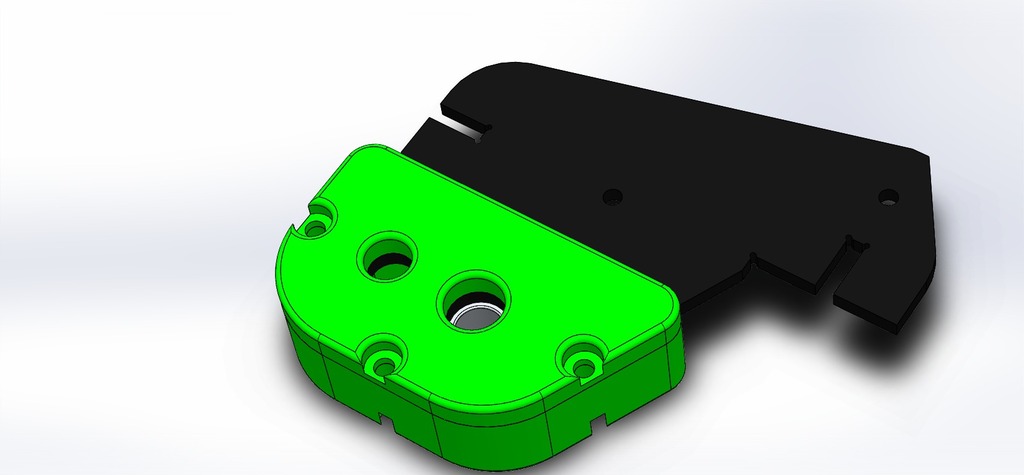

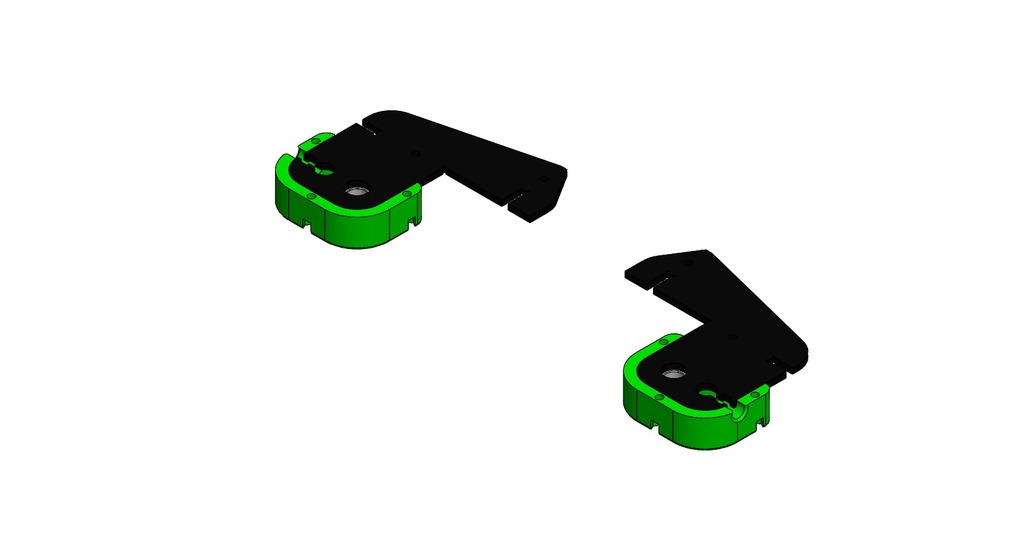

Các bộ phận này phù hợp với khung p3steel phiên bản 2.01 và các phiên bản khác nếu giống hệt. Hãy đảm bảo hình dạng của các bộ phận kim loại.

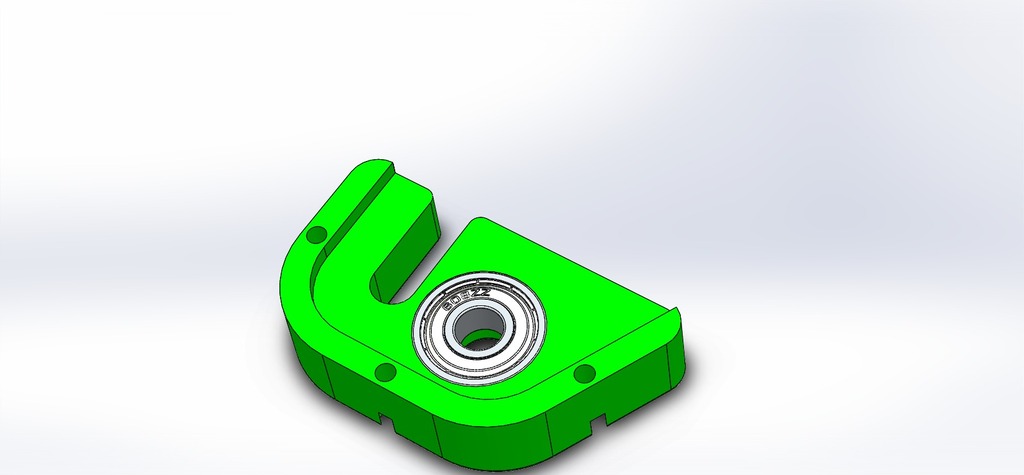

CẬP NHẬT 2024-01-15 Liên quan đến phiên bản orballo của tôi (đã mô tả trước đó). Do tôi cần in lại các bộ phận này bằng PETG và thực hiện một số sửa đổi nhỏ trước đó, đồng thời đã làm mất các tệp gốc được tạo trong Solidworks, vì vậy tôi đã tạo lại chúng trong Fusion 360.
- Điều chỉnh nhỏ để lắp vòng bi.
- Sửa đổi nhỏ về mặt thẩm mỹ.
- Định hướng và giữ đai ốc tốt hơn.
- Cung cấp các tệp STL và tệp STEP cho các sửa đổi có thể của người dùng.
Lưu ý: Tôi sẽ không thể sửa đổi các phiên bản khác vì tôi không còn tệp gốc được tạo trong Solidworks và tôi không có thời gian để làm điều đó.

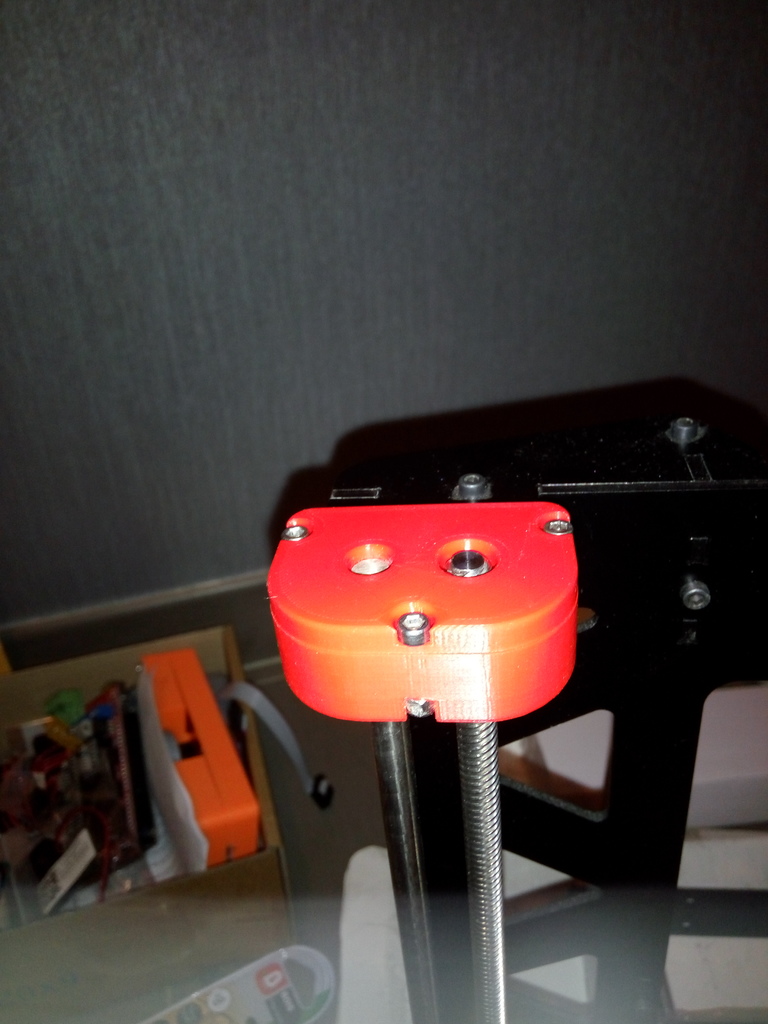

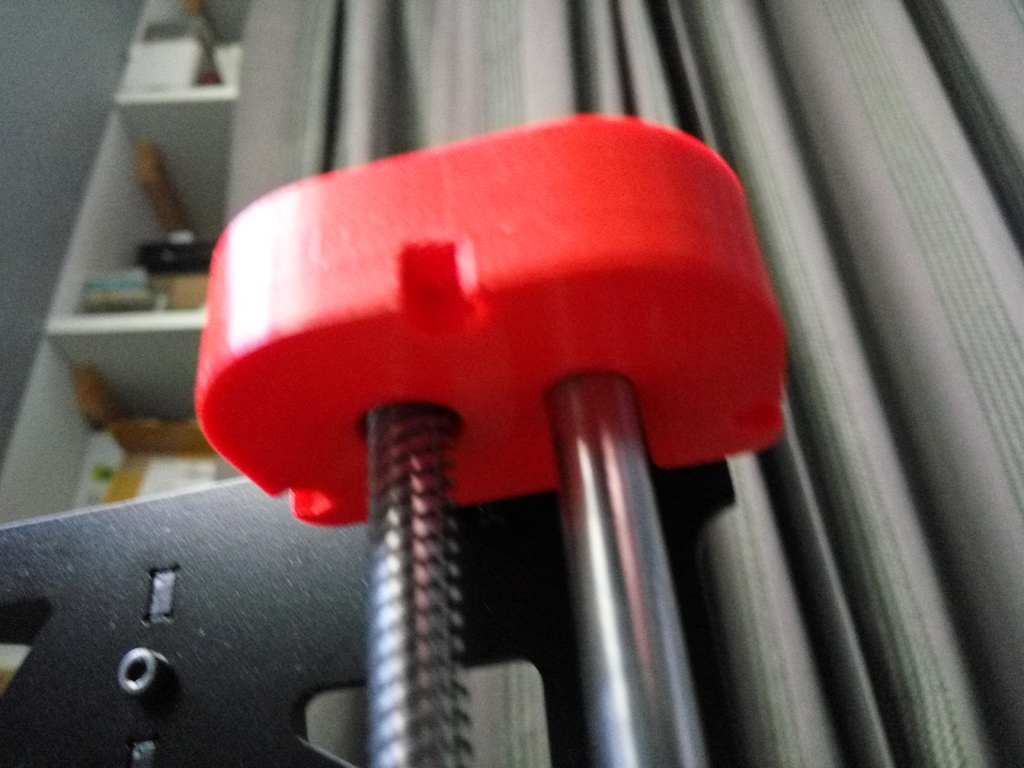

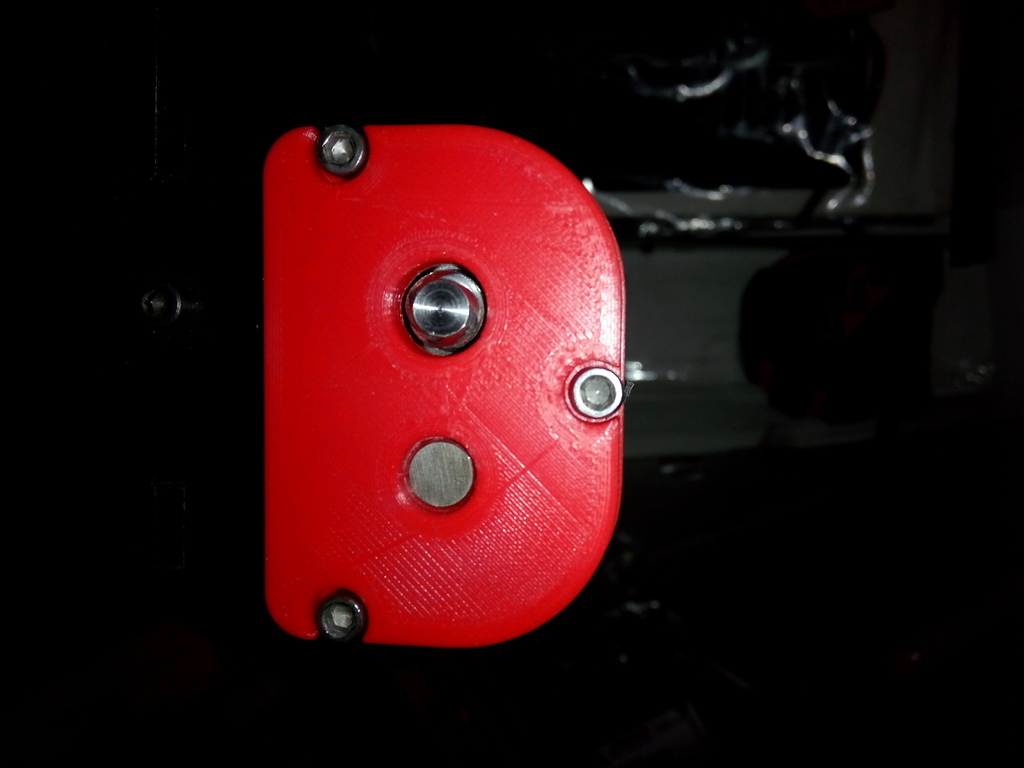

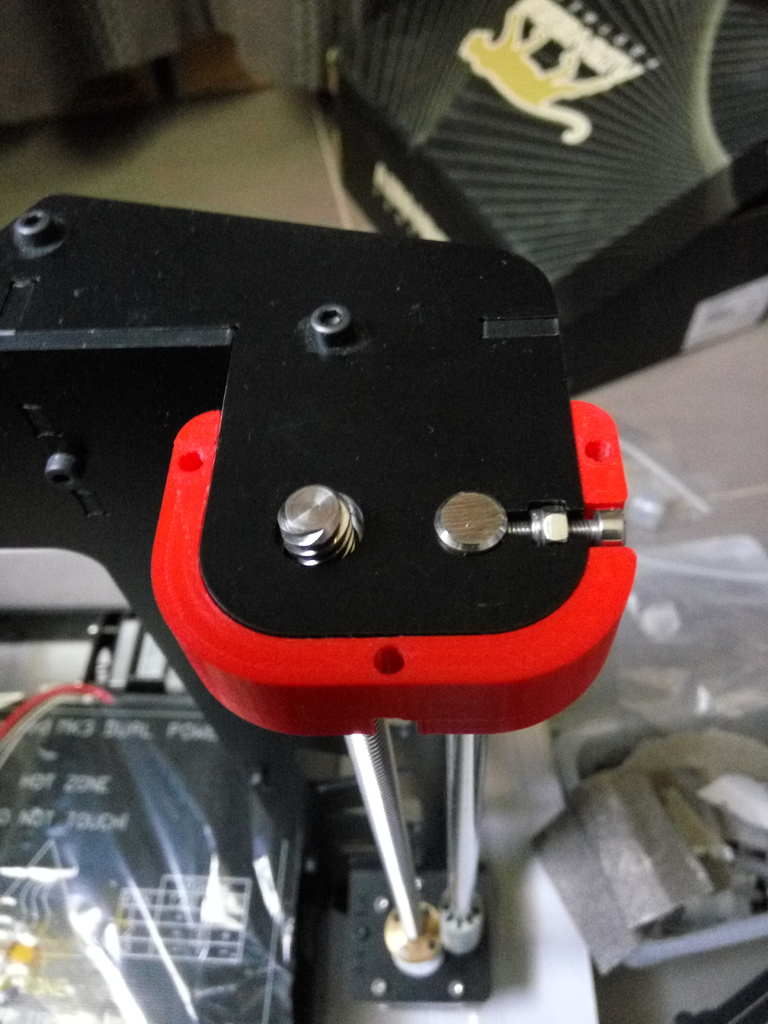

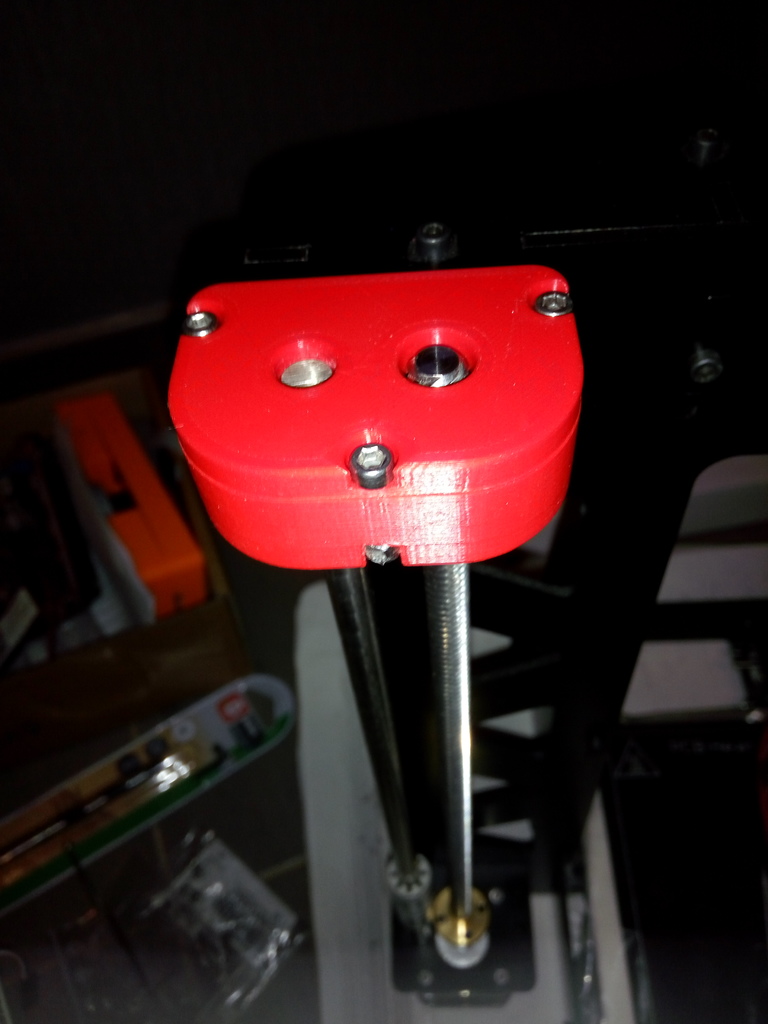

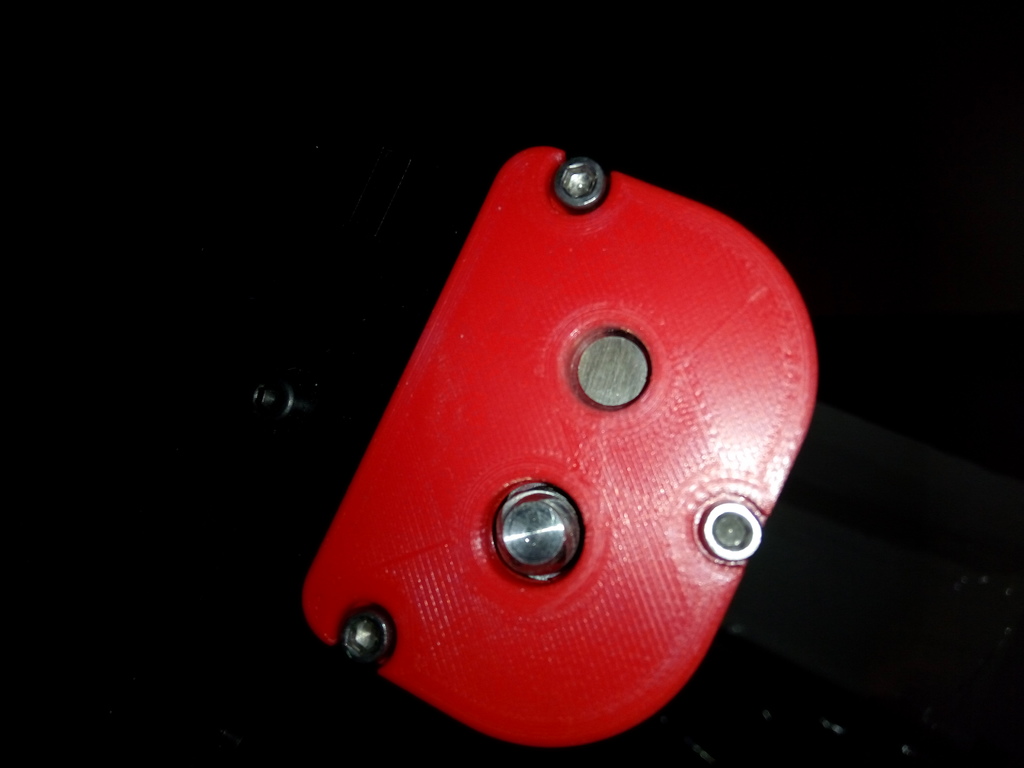

CẬP NHẬT 2017-02-25 Hình ảnh về thành phẩm (phiên bản orballo của tôi)
CẬP NHẬT 2016-11-09
- Sửa đổi thẩm mỹ (v1.01) các lỗ đai ốc (căn chỉnh song song của đai ốc với cạnh của bộ phận nhựa).

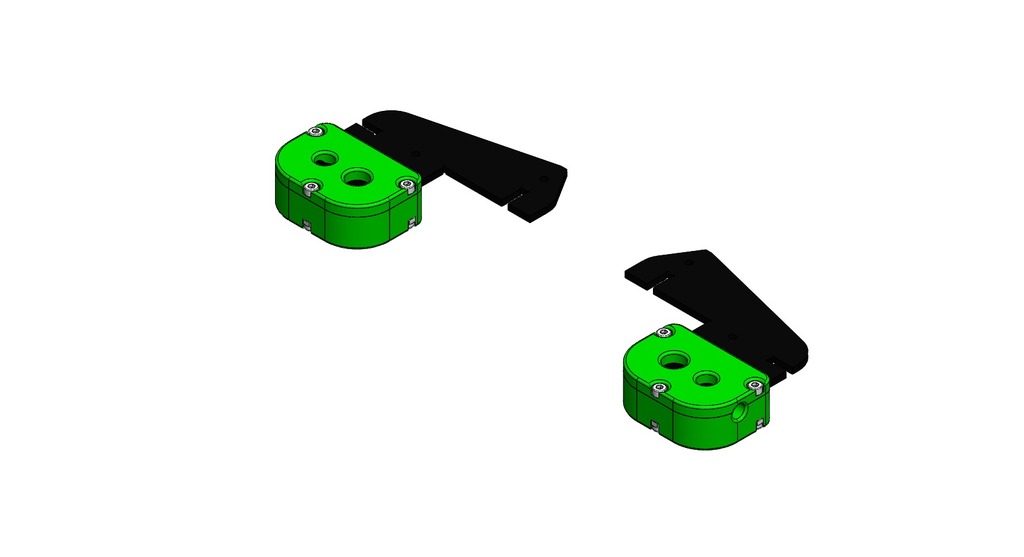

- Tôi đã tạo một phiên bản cụ thể khác của các bộ phận nhựa cho biến thể khung z-top được bán bởi Orballo Printing ở Tây Ban Nha. Z-top này hẹp hơn và có một số cải tiến bao gồm cả vít giữ trục Z nhờ vít bên.
Bây giờ, bạn có thể chọn phiên bản cổ điển hoặc biến thể "Orballo" tùy thuộc vào Z top của bạn.
BOM:
- 2 x 608ZZ
- 6 x vít CHC M3x16 DIN 912
- 6 x đai ốc NYLSTOP M3 DIN 985
- 4 x bộ phận nhựa in (tức là phiên bản trái và phải)
