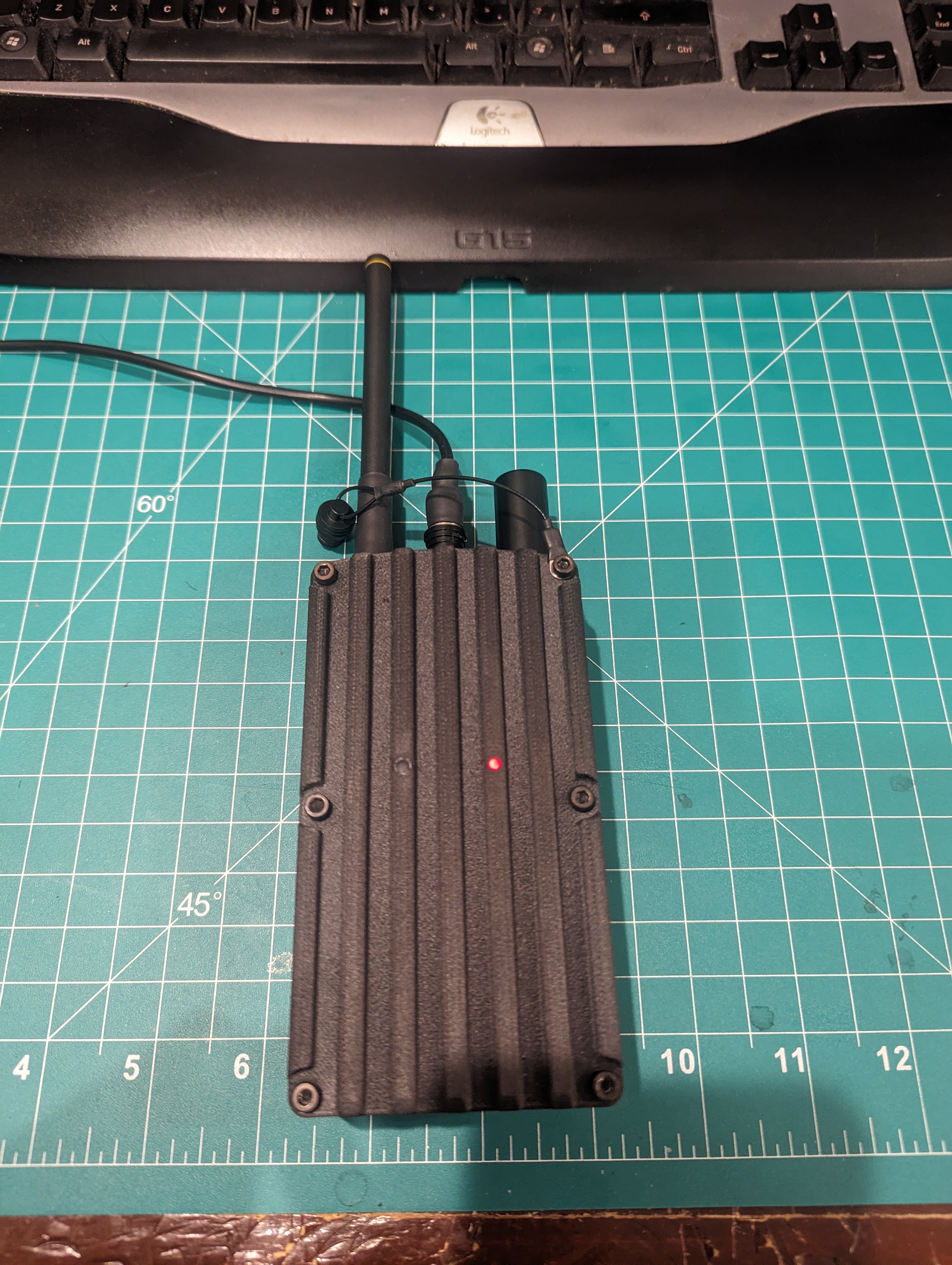

Vỏ chống nước bền bỉ cho Meshtastic

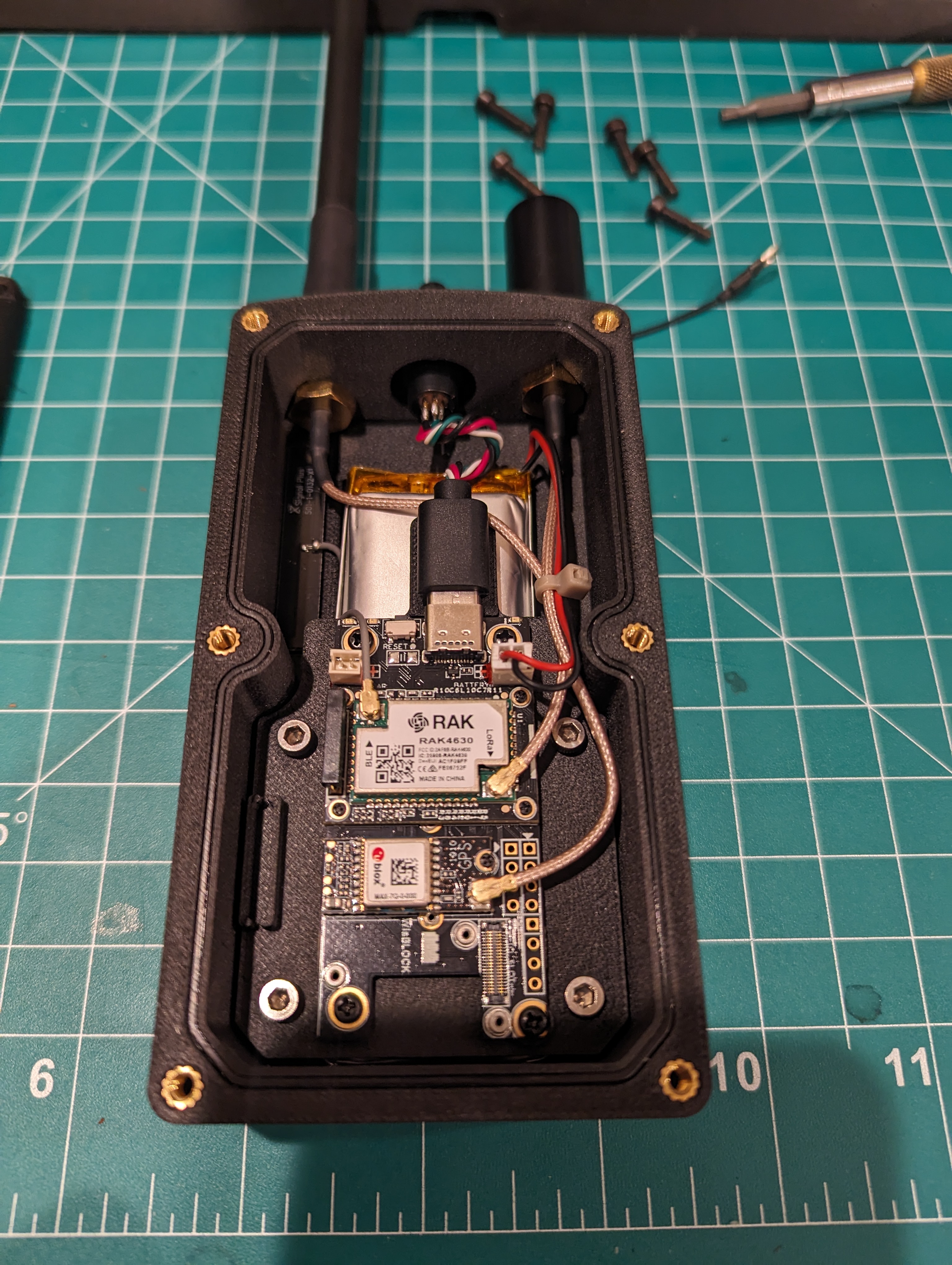

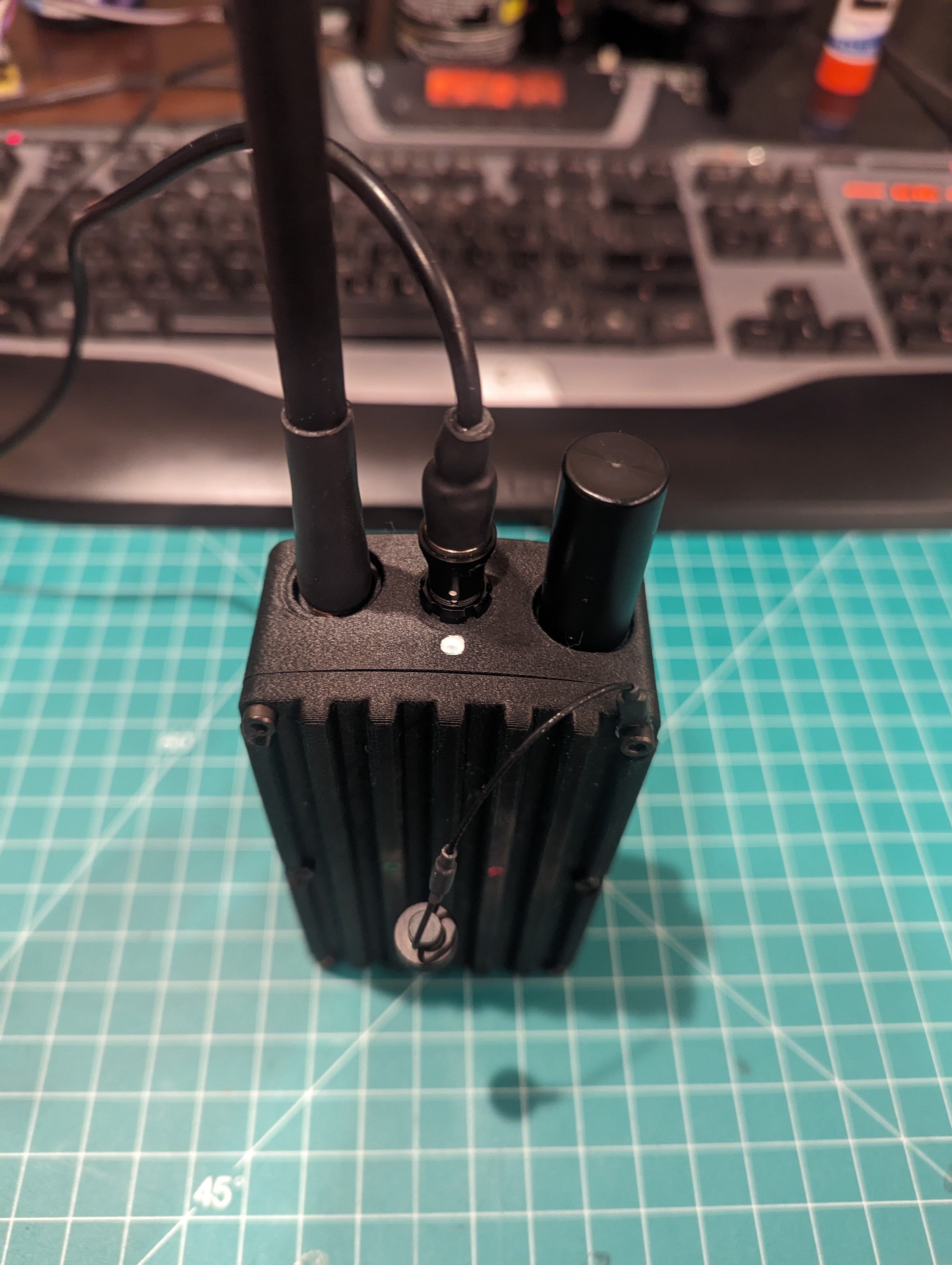

Đây là một vỏ bảo vệ chống nước, bền bỉ cho các thiết bị Meshtastic RAK19007/4630. Nó có ăng-ten GPS xoắn ốc ngoài để cải thiện khả năng thu sóng trong điều kiện tán lá dày đặc, cũng như đầu nối chống nước Fischer 102 để sạc/dữ liệu vì tôi không thể tìm thấy bất kỳ đầu nối USB C chống nước nào nhỏ gọn, dễ tích hợp.

Đây là một bản dựng tốn kém, nhiều tính năng sẽ yêu cầu một số kỹ năng hàn cho đầu nối Fischer.

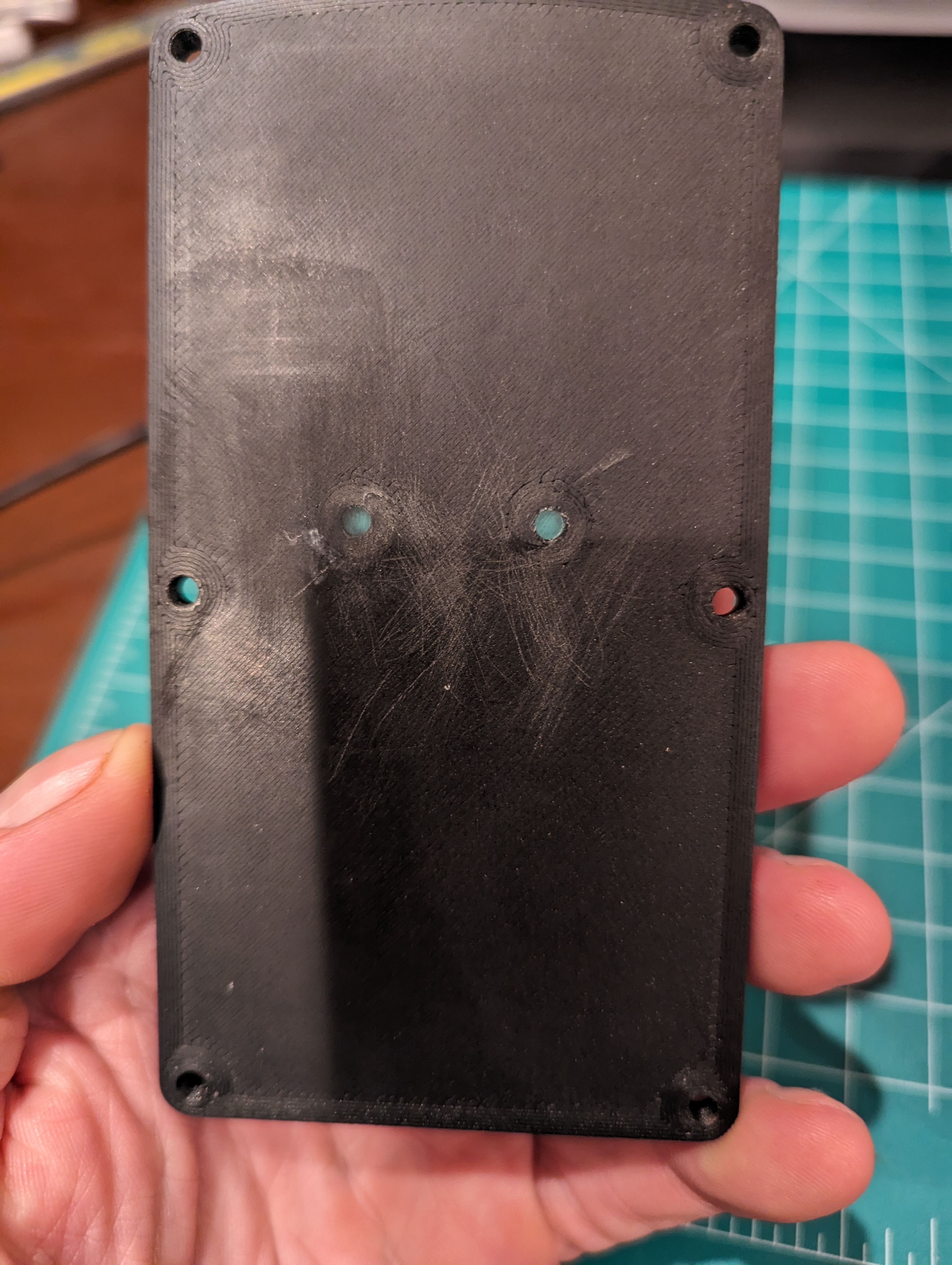

Phần thân chính, bộ giữ bo mạch và nắp trước đã được in bằng Polymaker PA6-CF.

Gioăng cao su được in bằng TPU 95A.

Tôi đã bao gồm một thiết kế của ổ cắm mà tôi đã sử dụng để lắp đai ốc vào đầu nối Fischer.

Các bộ phận:

Đầu nối SMA IP67: https://www.digikey.com/en/products/detail/gradconn/CABLE-161-RF-100-A-1/9859840

Ăng ten lưỡng cực Linx: https://www.digikey.com/en/products/detail/te-connectivity-linx/ANT-916-CW-HW-SMA/2694126

Ăng ten GPS ngoài SMA: https://www.digikey.com/en/products/detail/kyocera-avx/1002857/6049186

Pin 3700 mAh: https://www.amazon.com/gp/product/B08215B4KK

Ổ cắm Fischer 102 0F 5 chân (hàng nhái)/ Đầu nối cáp Fischer 102 0F 5 chân (hàng nhái): https://www.aliexpress.com/item/3256804237075027.html?spm=a2g0o.order_detail.order_detail_item.3.46acf19cc5xQT2

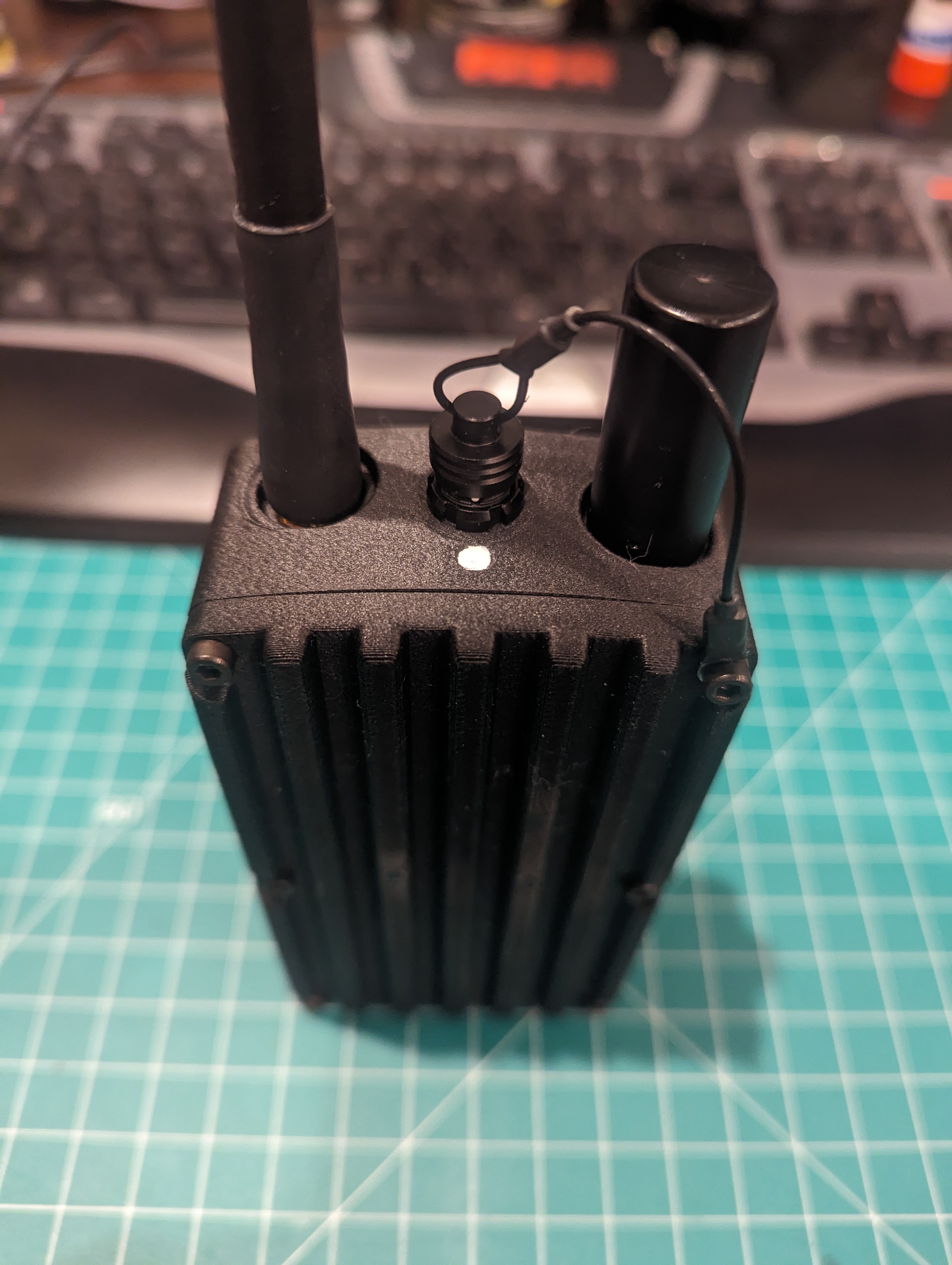

Bộ phích cắm ổ cắm kín Fischer 102.1951: https://www.ebay.com/itm/133061804258

Bu lông lục giác chìm bằng thép không gỉ phủ oxit đen M3x12mm: https://www.mcmaster.com/90348A007/

Chốt ren M3.

Chốt ren M2.5.

Thanh acrylic dày 3mm cho ống dẫn đèn sạc và đèn báo.

Một ít băng dính hai mặt mỏng để cố định pin dưới giá đỡ bo mạch.

Một cáp USB loại C mà bạn có thể cắt ra.
