Cần gạt đá cuội điều chỉnh chiều cao E3D Tool Changer V2.1

Gạt Nước Pebble Điều Chỉnh Chiều Cao V2.1 cho Máy In 3D Thay Đổi Công Cụ

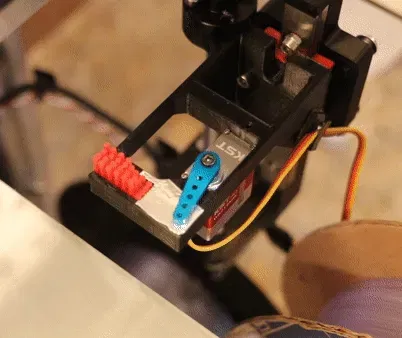

Tôi khuyên bạn nên sử dụng phiên bản này vì nó có thể điều chỉnh theo chiều dài hotend khác nhau và cho phép bạn sử dụng một lộ trình gạt nước đáng tin cậy hơn, mặc dù phức tạp.

Bạn có thể sử dụng một động cơ bước với trục vít tích hợp hoặc sử dụng một động cơ bước tiêu chuẩn với một khớp nối để gắn trục vít.

Tôi đã bao gồm các tệp SLDPRT, STEP và STL cho các máy thay đổi công cụ E3D thông thường sử dụng cả servo cao cấp và rẻ tiền.

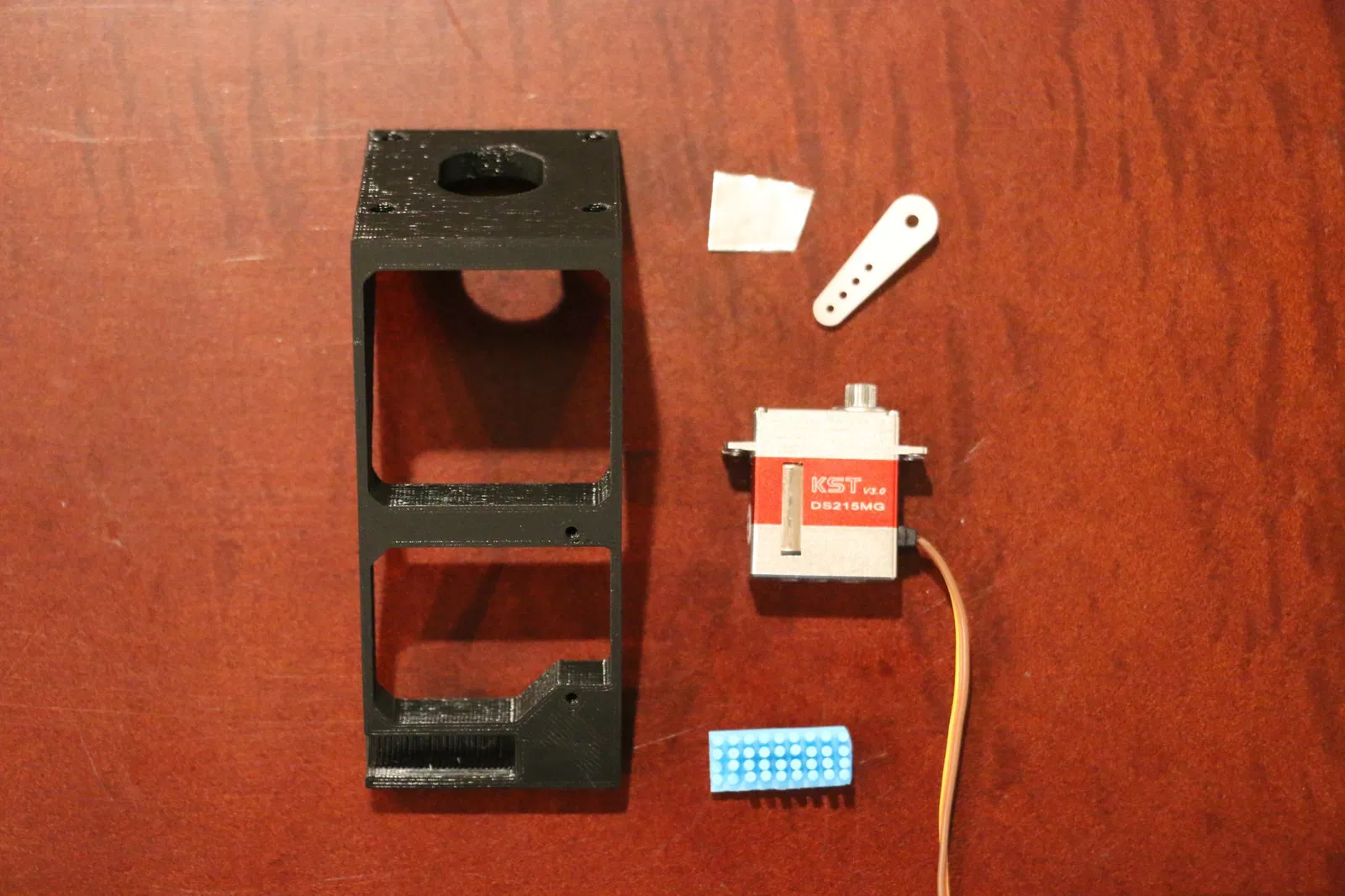

BOM cho Gạt Nước Pebble V2:

• Các bộ phận in (Tôi khuyên bạn nên in bằng Polycarbonate, nhưng các vật liệu khác cũng có thể hoạt động tốt, tùy thuộc vào trường hợp sử dụng của bạn)

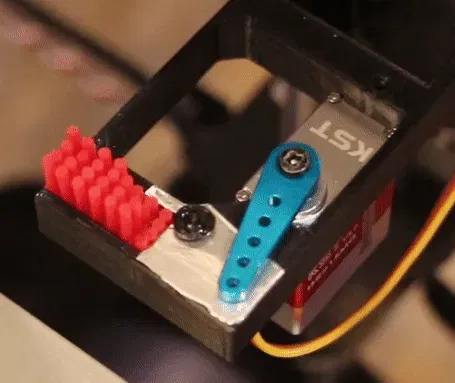

• Servo (Tôi khuyên bạn nên sử dụng KST DS215MG, có thể cần một dây nối servo)

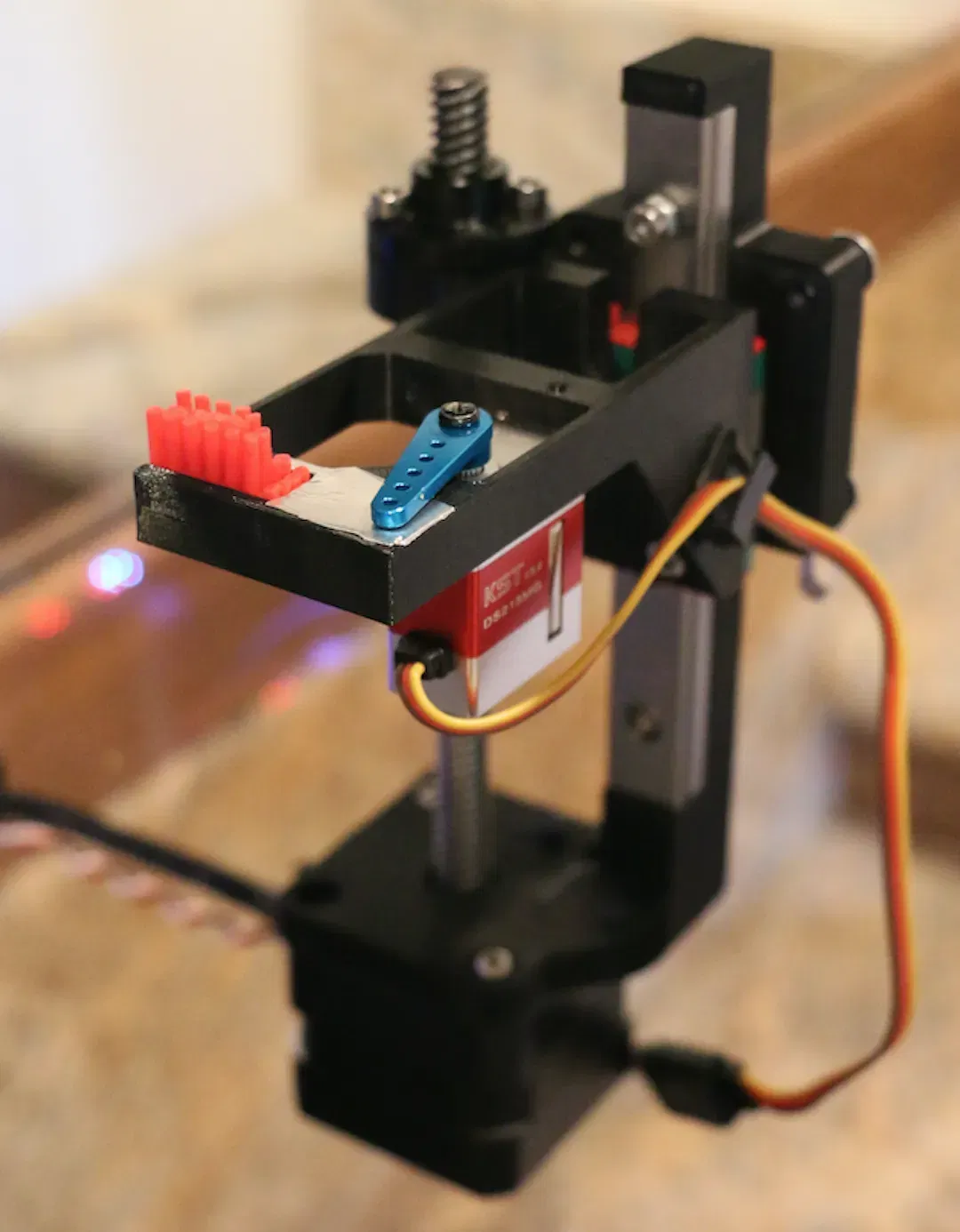

• Động cơ Bước Nema 17 với Trục Vít Tích Hợp 130mm và Đai Ốc Hình Thang (Tôi đã sử dụng động cơ Z và đai ốc từ một Prusa i3)
• Ray Tuyến Tính LML12B 100mm + Xe Lăn
• Bàn Chải Silicone
• Dải Kim Loại Dán Keo
• *Tùy chọn: Cánh Tay Servo Kim Loại

Liên kết đến nguồn mô hình và vật liệu đã sử dụng:

"Automatic Adjustable Brush" của René: https://rene-jurack.de/automatic-adjustable-brush/ “Adjustable Cleaning Brush” của Greg: https://www.thingiverse.com/thing:3744969

Servos:

• https://tinyurl.com/DS215MG
• https://tinyurl.com/MG14Servo

Bàn Chải Silicone:

• https://tinyurl.com/Silicone-Brushes

Động Cơ Bước Điều Chỉnh Chiều Cao với Trục Vít Tích Hợp:

• https://tinyurl.com/Mk3s-Z-Axis

Ray Tuyến Tính Điều Chỉnh Chiều Cao + Xe Lăn:

• https://tinyurl.com/100mmLinearRail

Đối với dải kim loại, bất kỳ loại giấy bạc kim loại dán keo nào cũng nên hoạt động, chẳng hạn như băng dán foil HVAC.

Vui lòng kiểm tra trang GitHub của tôi để biết thêm thông tin nếu cần: https://github.com/KevinMar1/Pebble\_Wiper/releases/tag/V2.1

Nếu bạn có bất kỳ câu hỏi nào thêm, hãy thoải mái nhắn tin cho tôi qua tài khoản Instagram @kevins_prints, hoặc email cho tôi tại [email protected]
