Chào mừng đến với Pebble Wiper V2.1 - giải pháp thay thế khối purge block tốn kém cho máy in 3D thay đổi đầu in. Hệ thống này tạo ra "pebble" dây nhựa, làm nguội và gạt sạch, sau đó làm sạch đầu phun bằng bàn chải silicone. Giữ cho máy in của bạn sạch sẽ và hiệu quả hơn!
Mô tả

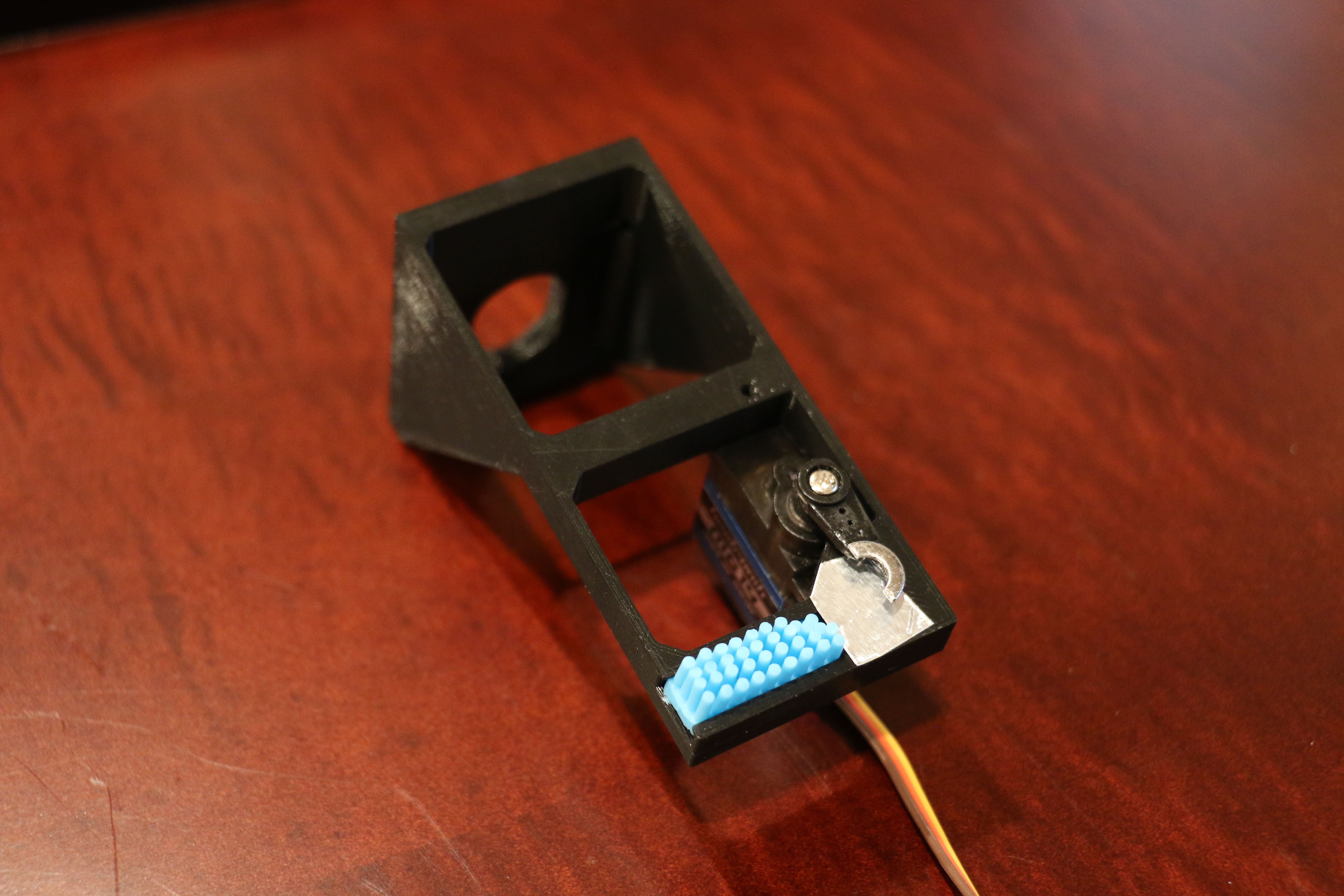

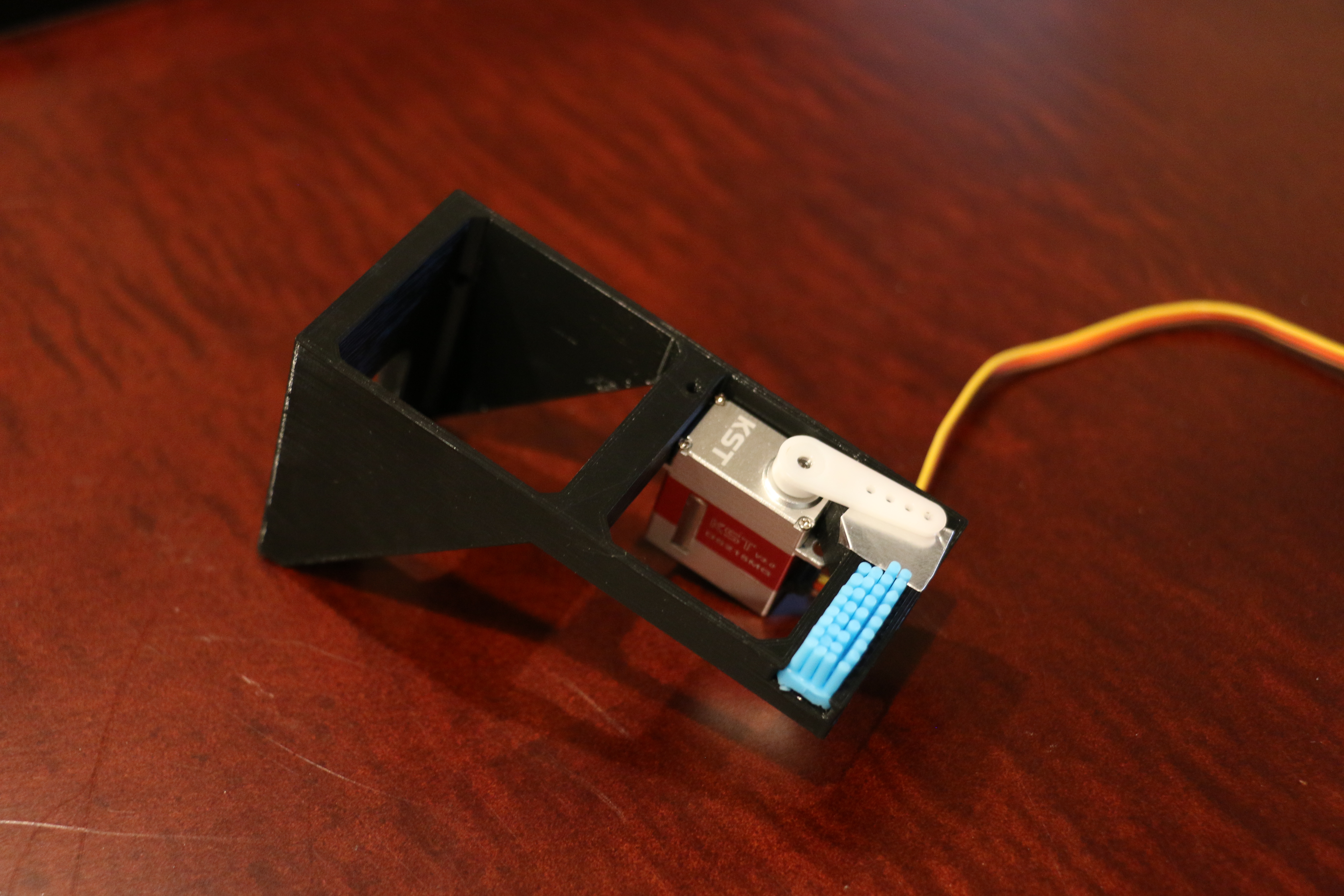

Cây lau chùi "Pebble" V2.1 cho máy in 3D thay đổi đầu in

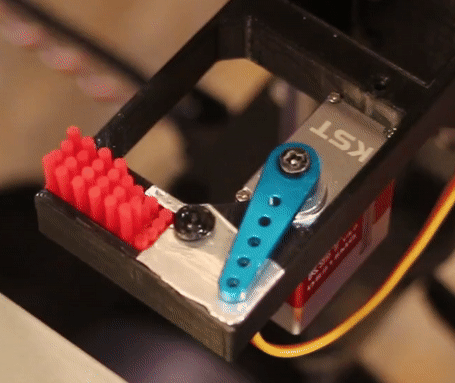

Tao mệt mỏi với mấy cái khối purge block cứ hay bị lỗi, tốn thời gian với tốn cả dây nhựa nữa, làm cho trải nghiệm máy in 3D thay đổi đầu in bớt tiện lợi hẳn. Hệ thống "Pebble Wiper" này thay vào đó sẽ đùn một lượng nhỏ dây nhựa (một cục "pebble") lên một cái bệ nhỏ phẳng, làm nguội dây nhựa này, rồi dùng servo để gạt nó ra khỏi bệ. Nếu còn sót dây nhựa nào trên đầu phun, bộ phận nóng sẽ thực hiện một thao tác chải lên bàn chải silicone mềm. "Pebble" này sẽ rơi vào "Thùng Pebble" (Pebble Bucket), cái thùng này trượt đơn giản ở đáy của cái Wiper và có thể chứa đủ "Pebble" cho vài lần in.

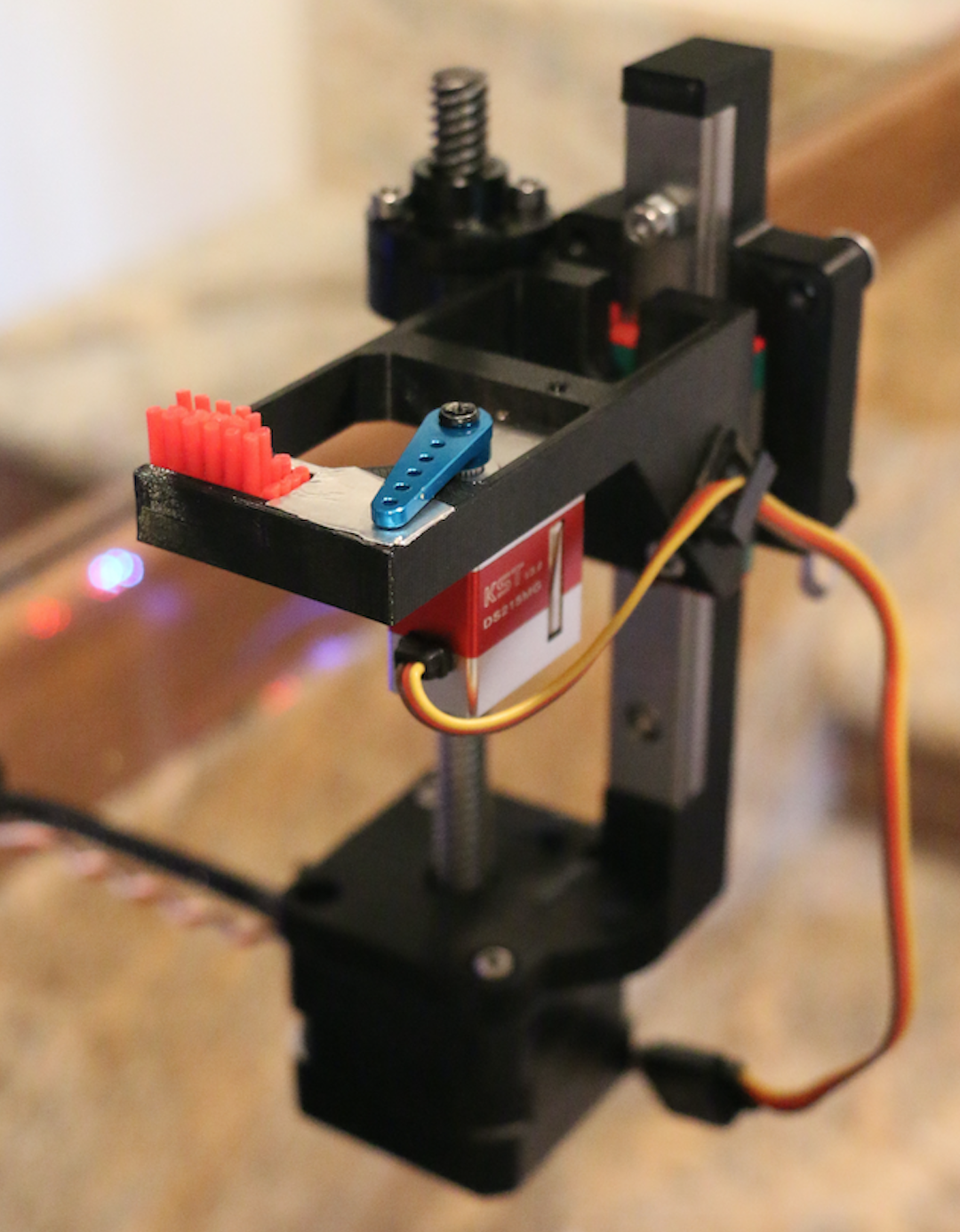

Tao cũng đã tạo một phiên bản "Pebble Wiper" sử dụng vít me để nâng lên hạ xuống bệ theo đường ray tuyến tính. Phiên bản này có sẵn dưới dạng bản remix:
Tao đề xuất phiên bản có thể điều chỉnh độ cao vì nó có thể tùy chỉnh theo chiều dài đầu in khác nhau và cho phép mày sử dụng lộ trình lau chùi đáng tin cậy hơn, dù phức tạp hơn.
Tao đã đính kèm các file SLDPRT, STEP và STL cho các máy E3D Tool Changer thông thường sử dụng cả servo loại xịn và loại rẻ.

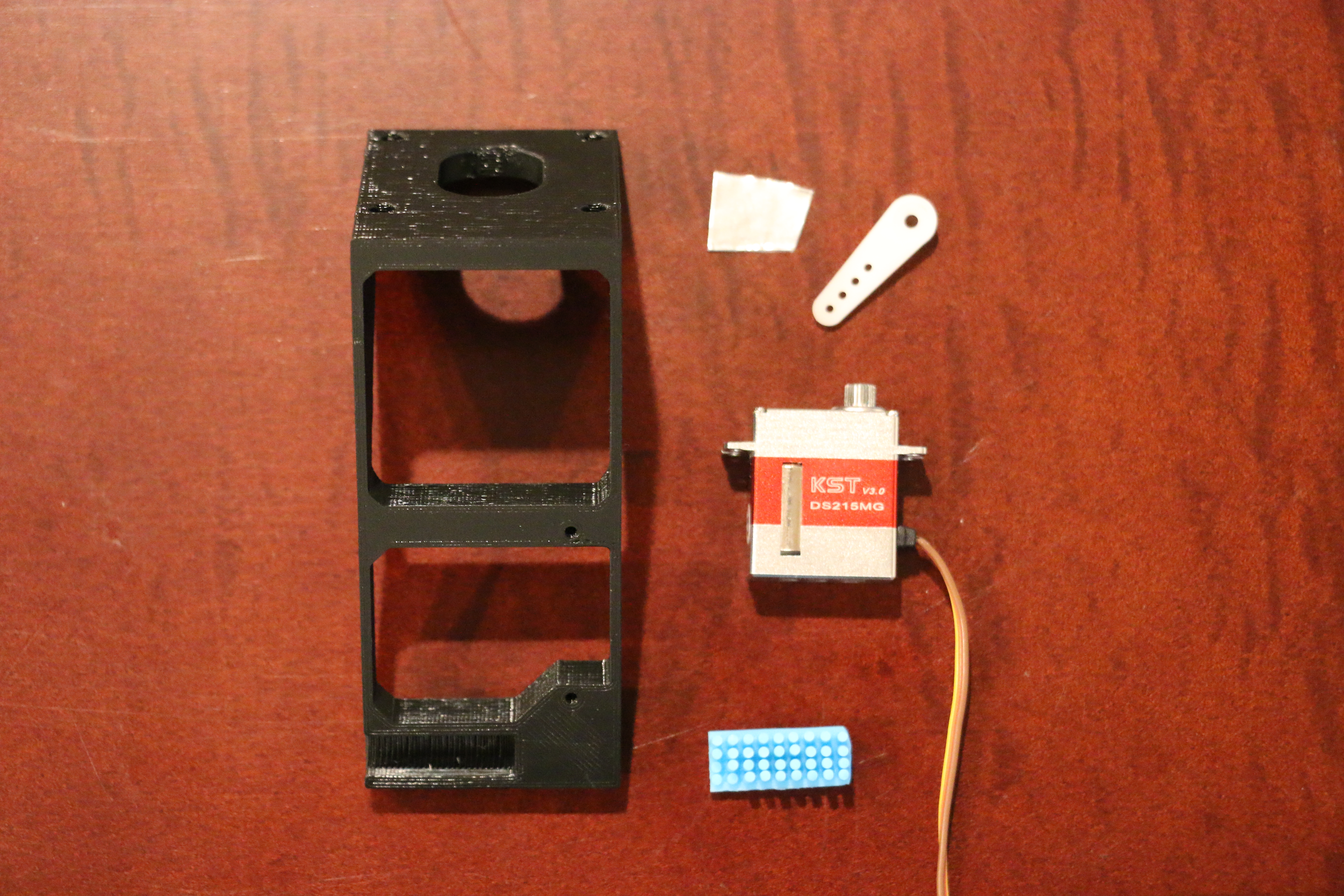

BOM cho Pebble Wiper V2.1: In PW V2.1 (Tao khuyên in bằng Polycarbonate, nhưng các vật liệu khác cũng có thể hoạt động tốt, tùy thuộc vào nhu cầu sử dụng của mày) Servo (Tao đề xuất KST DS215MG, có thể cần dây nối dài servo) Bàn chải Silicone Miếng kim loại dán *Tùy chọn: Cánh tay Servo kim loại
Link đến nguồn mẫu và vật liệu đã dùng:
"Automatic Adjustable Brush" của René: https://rene-jurack.de/automatic-adjustable-brush/ "Adjustable Cleaning Brush" của Greg: https://www.thingiverse.com/thing:3744969
Servo:
Bàn chải Silicone:
Đối với miếng kim loại, bất kỳ loại băng keo kim loại dán nào cũng được, ví dụ như băng keo foil HVAC.
Xem thêm thông tin trên trang GitHub của tao nếu cần: https://github.com/KevinMar1/Pebble_Wiper/releases/tag/V2.1
Nếu có bất kỳ câu hỏi nào khác, cứ nhắn tin cho tao trên Instagram @kevins_prints, hoặc gửi email về [email protected]
