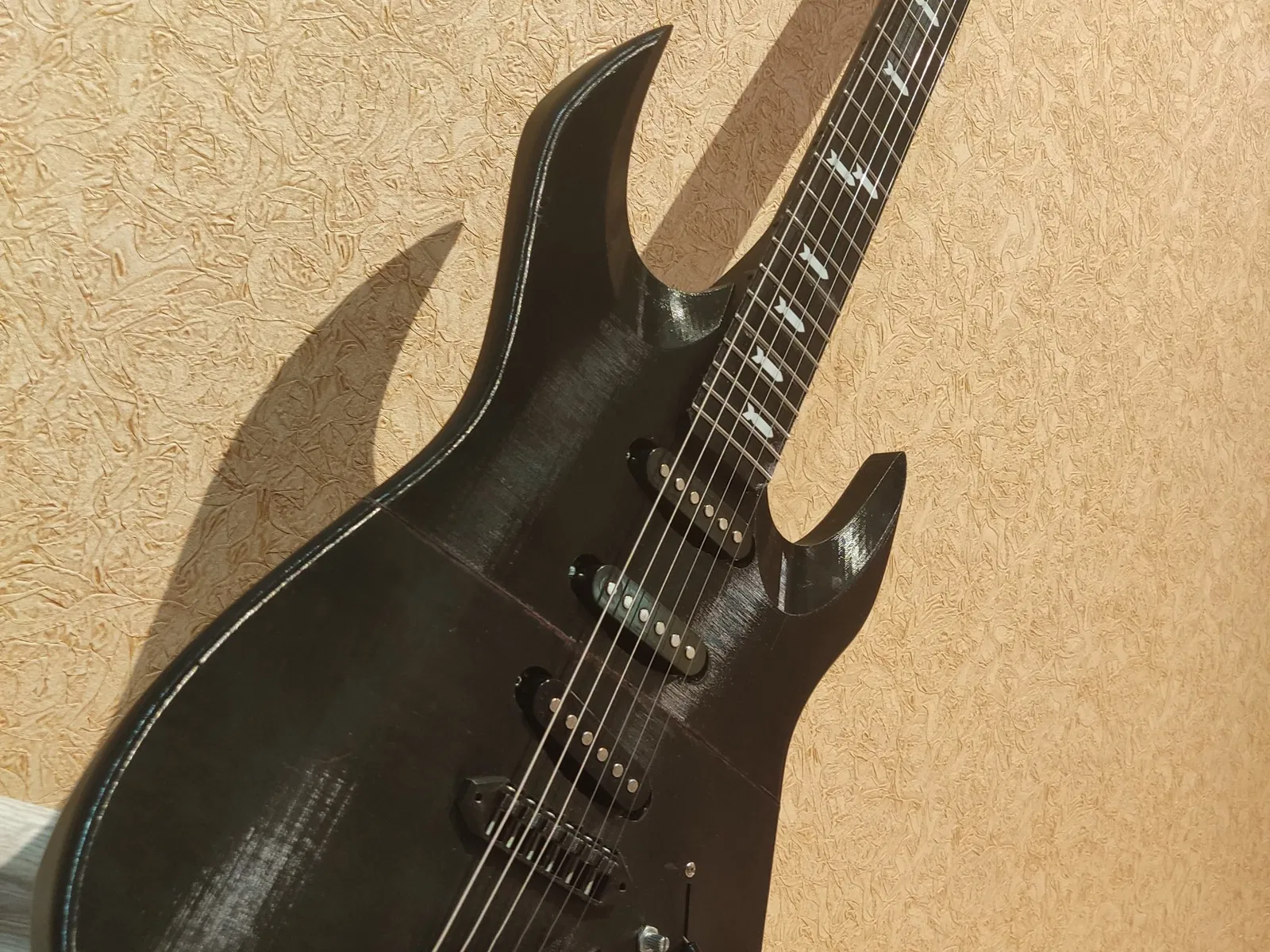

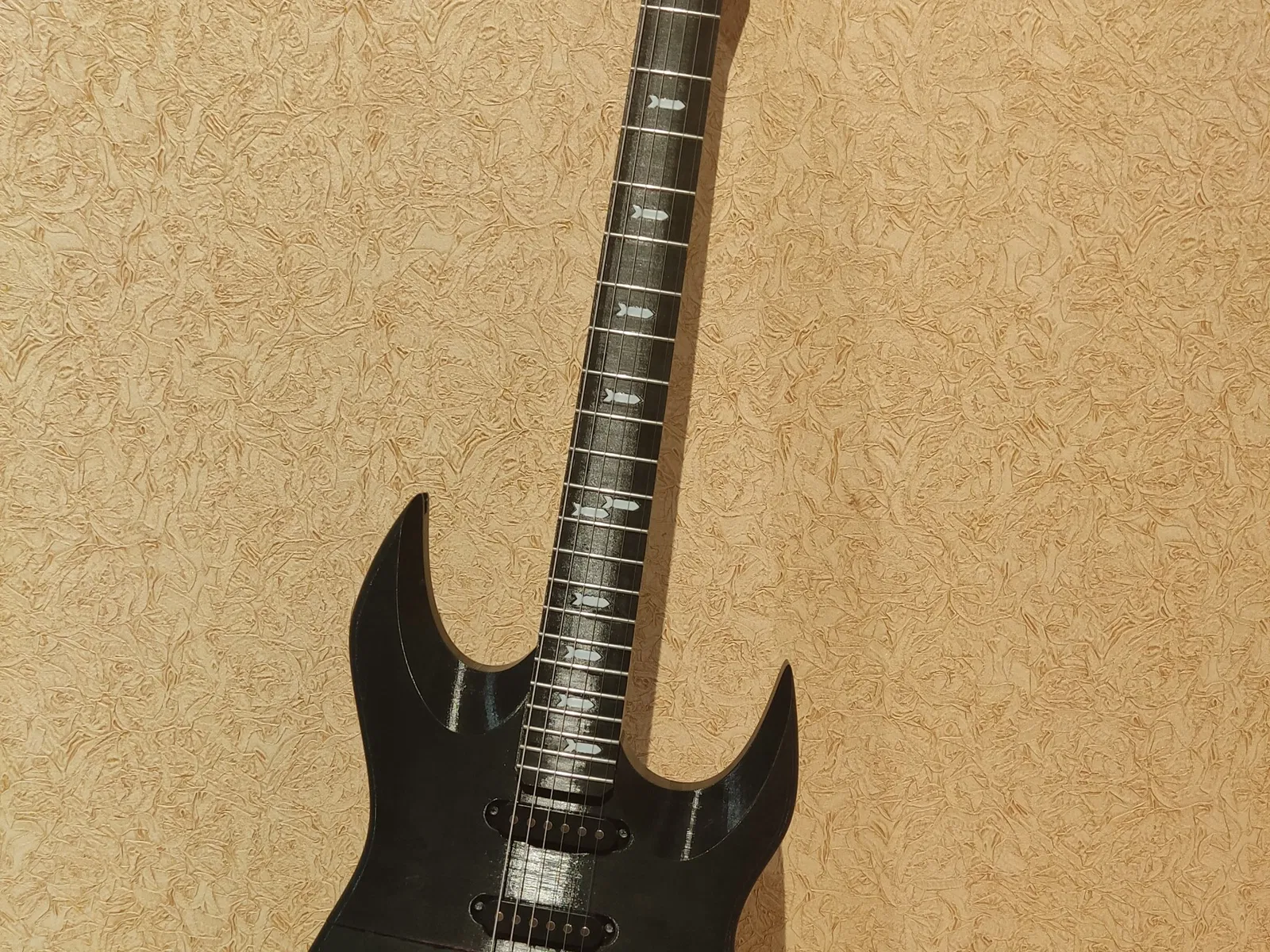

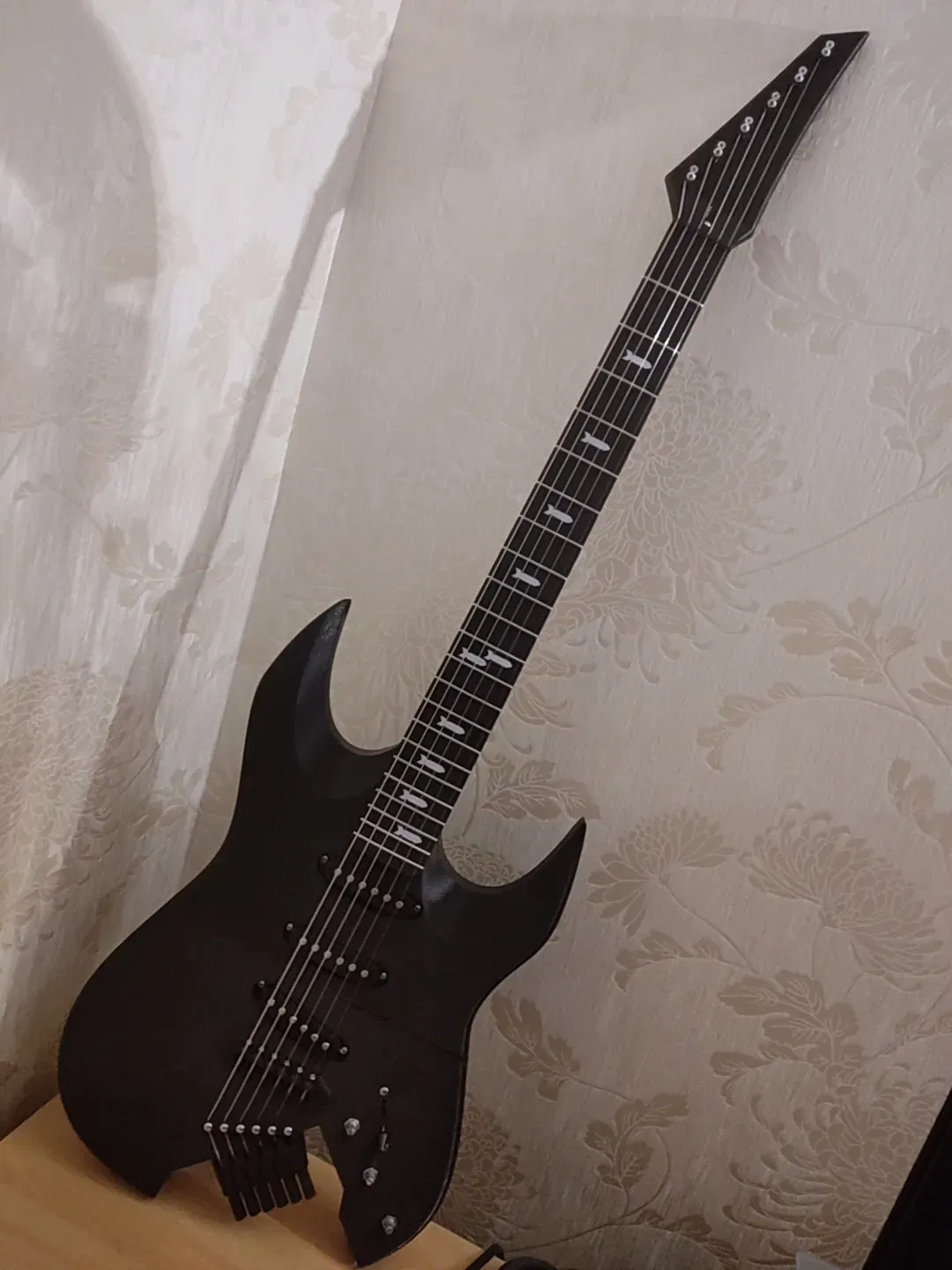

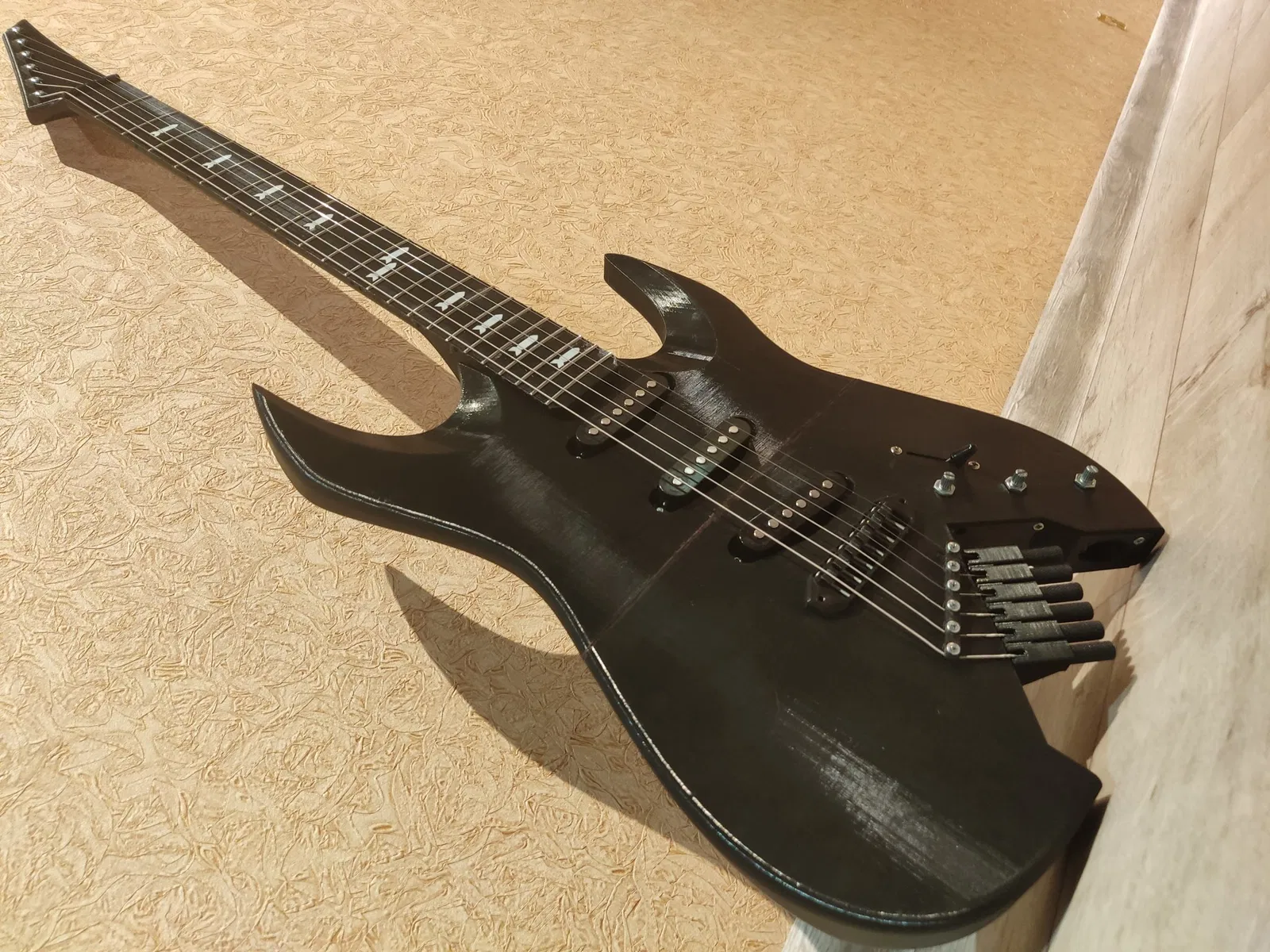

Guitar điện 3D theo phong cách Johnny Silverhand

Được thiết kế để in 3D càng nhiều càng tốt mà không làm mất chức năng.

Biến thể các bộ phận nhỏ hơn được thêm vào để có thể in trên kích thước 180x180x180.

Tất cả các thành phần không in, ngoại trừ các bộ phận guitar chuyên dụng như: dây, pickup, phím và điện tử, đều dễ tìm thấy ở hầu hết các cửa hàng phần cứng.

Cần đàn dày hơn đã được thêm vào.

Các tính năng của guitar:

Cần điều chỉnh chức năng làm bằng thanh ren M5

Cầu 3D in chức năng theo kiểu tune o'matic

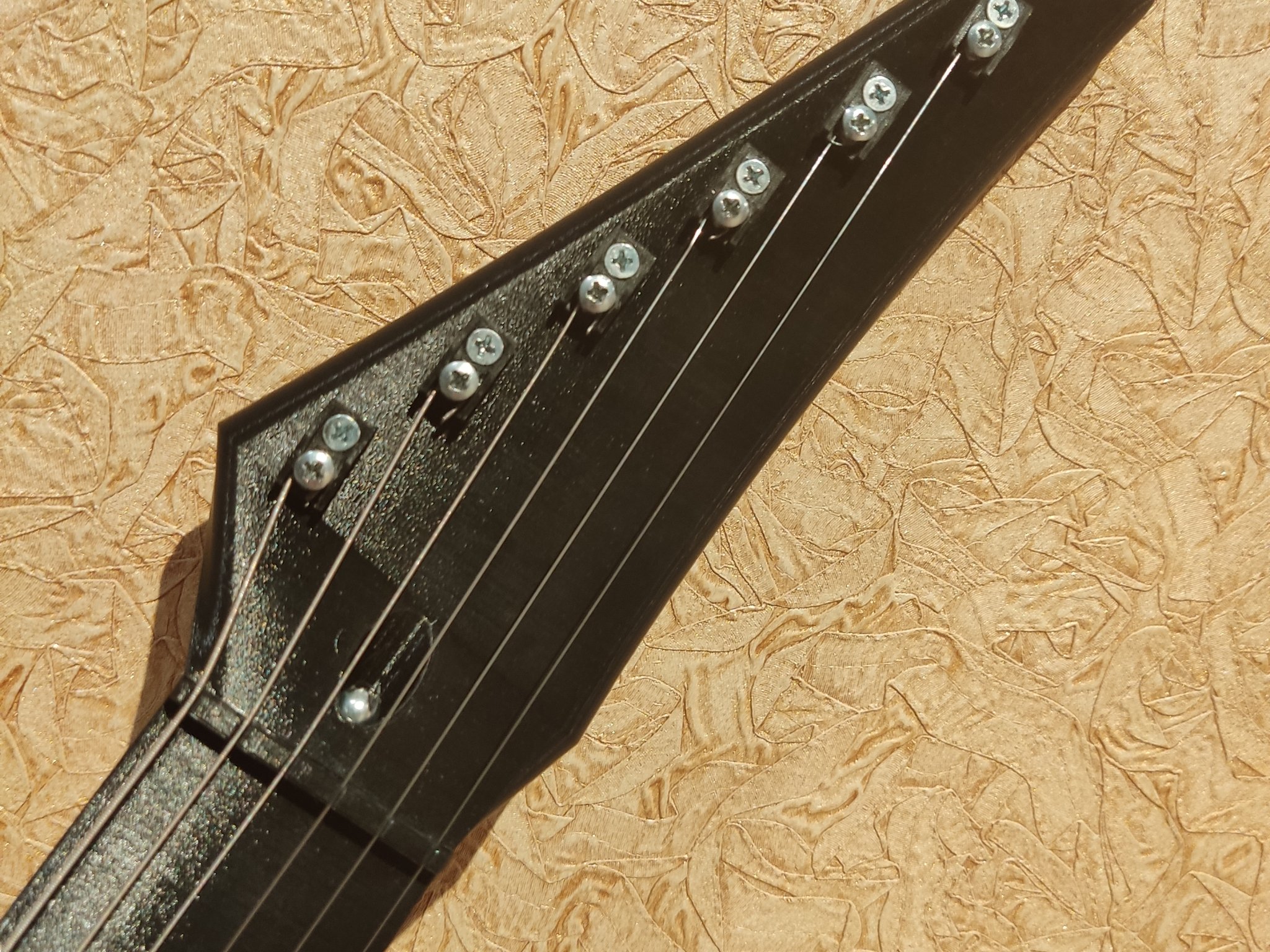

Tuner 3D in chức năng

Được gia cố bằng dây thép 2mm xuyên suốt thân và cần đàn guitar

Mẫu âm thanh được tạo ra bằng cách kết nối pickup trực tiếp với line-in của bo mạch chủ của tôi https://drive.google.com/file/d/1Xj5LV0sY5hZqaFQLGkah3YUPc8ODvpXv/view?usp=sharing

https://drive.google.com/file/d/1-8x-3Y0AGH0Z9kmLx7R3iEZ7CalohFbk/view?usp=sharing

Các bộ phận cần thiết:

Dây thép 2mm (để gia cố cần và thân)

Vít M5 dài 40mm 4 cái (để vặn cần vào thân)

Đai ốc M5 5 cái (4 cái dán vào cần, 1 cái dùng cho cần điều chỉnh ở dưới cùng của cần)

Đai ốc nắp M5 (có rãnh cho tua vít, dùng cho cần điều chỉnh ở đầu trên của cần)

Thanh ren M5 dài 500mm (là cần điều chỉnh)

Vít M3 dài 17mm hoặc hơn 6 cái (để giữ dây)

Vít đầu phẳng M3 dài 17mm hoặc hơn 6 cái (để giữ dây)

Vít M3 dài 45mm 12 cái (để giữ dây và tuner)

Vít M3 dài 20mm 26 cái (để điều chỉnh cầu và vặn vào các bộ phận khác nhau)

Một đống đai ốc M3

Vít và đai ốc đầu phẳng M4 dài 25mm (để điều chỉnh chiều cao cầu)

Các bộ phận guitar chuyên dụng như: pickup (nếu bạn muốn thay đổi loại pickup trong mẫu này, hãy sử dụng các miếng thân guitar để mô hình hóa các pickup theo lựa chọn của bạn), dây, phím và điện tử

Cài đặt in:

Vòi phun 0.4 mm ngoại trừ inlays

Inlays được in với vòi phun 0.2 mm

Tất cả các tệp và biến thể của chúng có trong: tệp “Tất cả các bộ phận Guitar.zip”

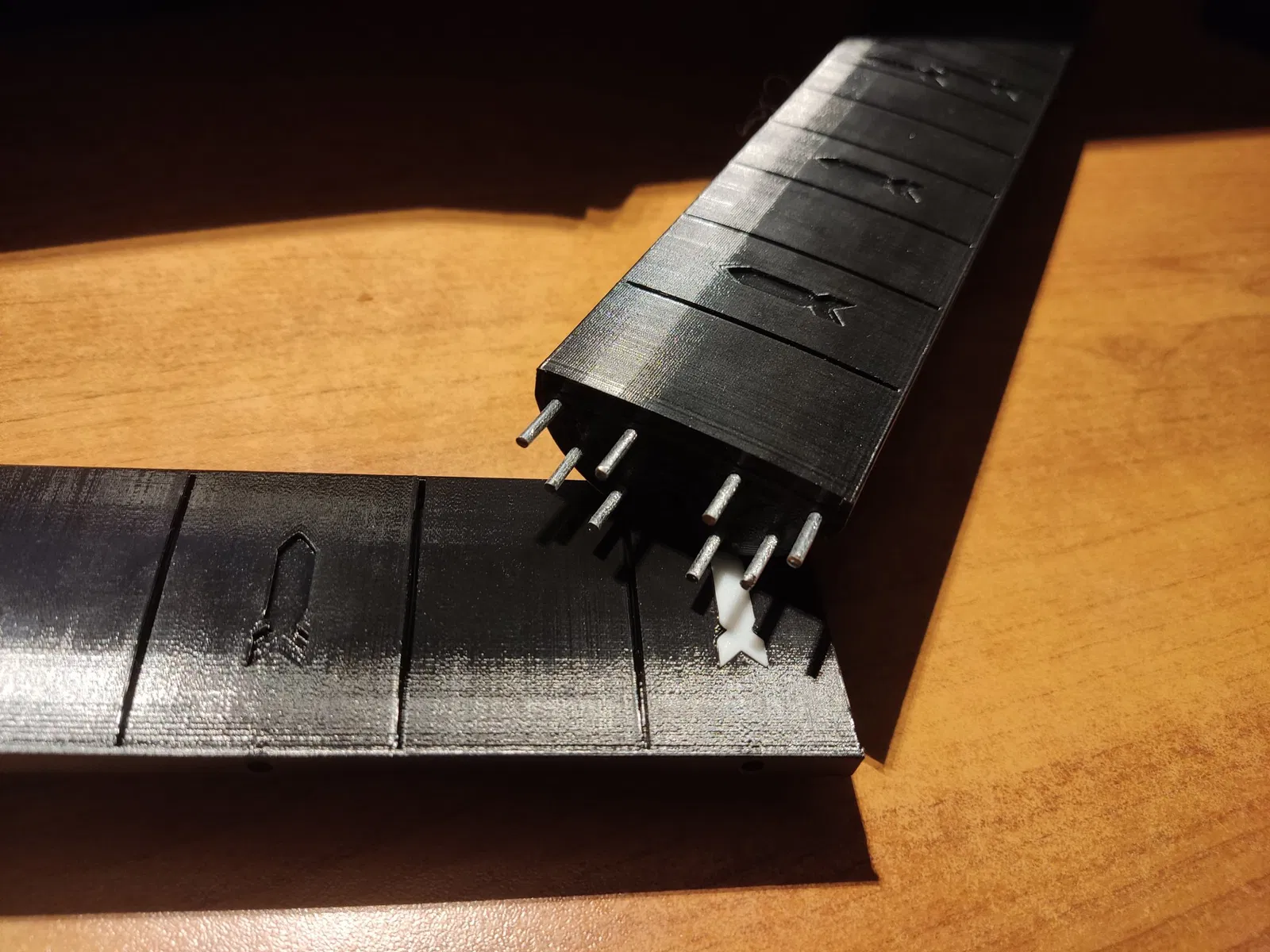

Để đảm bảo độ cứng của guitar, cần và thân nên được gia cố bằng dây thép. Làm nhám các mảnh dây 2mm và dán chúng vào các lỗ dây bằng keo mạnh nhất mà bạn có (tôi đã sử dụng “Kafuter”)

Cần đàn:

Để có cổ cứng hơn, hãy sử dụng các mẫu từ thư mục "THICK"

Trước khi in cổ, hãy chắc chắn rằng nó sẽ in đúng cách, với mảnh thử nghiệm được đính kèm

Các bộ phận cổ được in theo chiều dọc với độ dày tường 3.2 mm và với chiều cao lớp 0.15mm (Có thể chỉ cần đi đầy đủ)

!!! KHÔNG CÓ HỖ TRỢ TRONG CÁC LỖ DÂY !!!

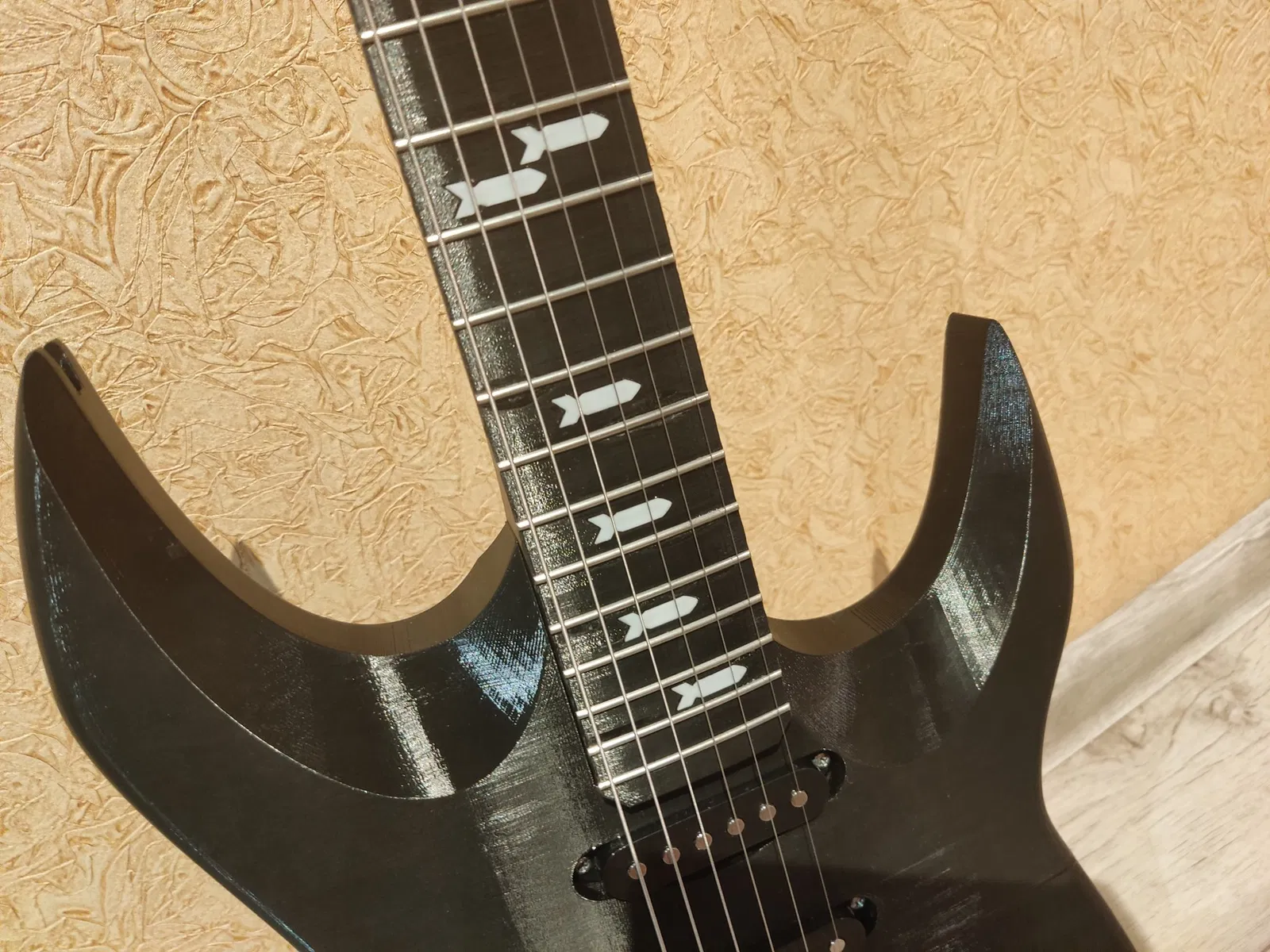

Hỗ trợ tùy chỉnh trên các lỗ inlay. Tôi không sử dụng hỗ trợ trong các cắt phím nhưng để làm điều đó bạn phải đặt thứ tự in tường là in bên trong trước, điều này giúp với các phần nhô ra với giá của lớp ngoài mờ ảo

Để tránh keo dính vào cắt phím, hãy sử dụng “Fret cut glue cover.stl” để che cắt phím và gỡ bỏ nó nhanh chóng khi các bộ phận cổ được ghép lại

Thân:

Các bộ phận thân được in theo chiều dọc với độ dày tường 2.8 mm và với chiều cao lớp 0.2mm, hỗ trợ tùy chỉnh trên mọi thứ bạn muốn !!! NGOẠI TRỪ CÁC LỖ DÂY 2mm !!!

Mài các ren của các ốc giữ dây ở những bộ phận mà dây chạm vào ốc để không làm hỏng dây

Đặt một dây vào khe giữ dây ở mặt sau của thân guitar và sau đó siết chặt các đai ốc ở phía trên (để nối đất cho dây)

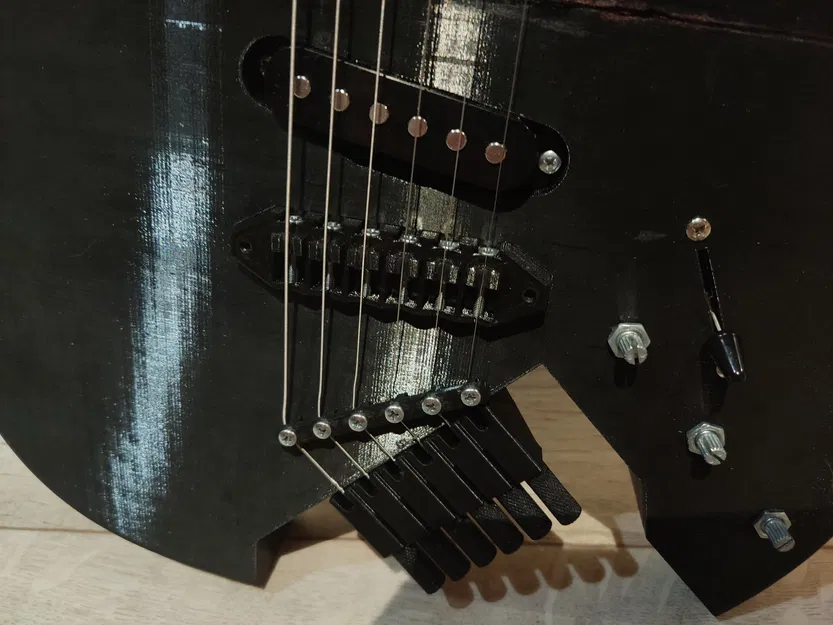

Cầu:

Chiều cao lớp 0.15mm, 100% đầy.

Mỗi bộ phận của cầu nên vừa khít. Cầu cũng nên vừa khít trong thân guitar
