Khuôn mài và cắt cho trục Skelestruder 5mm

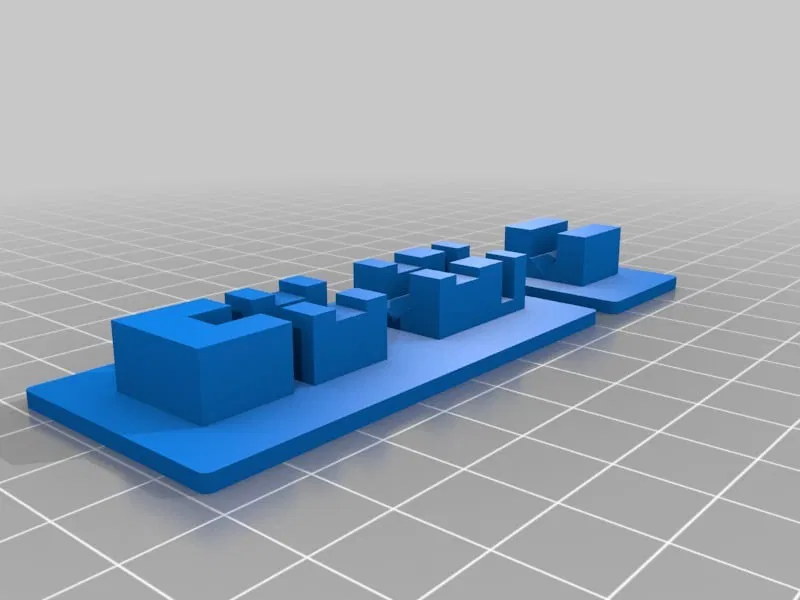

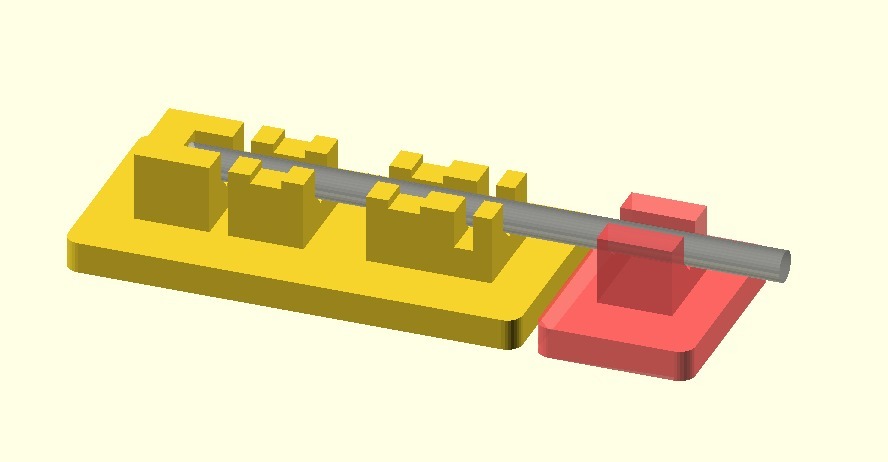

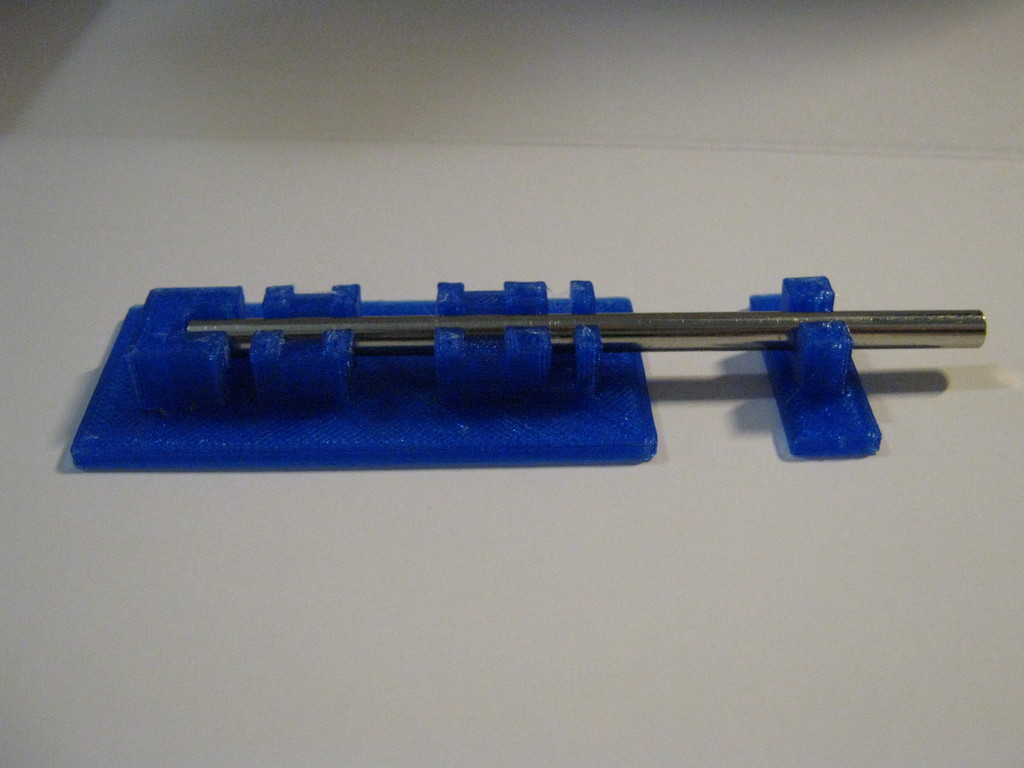

Khuôn và giá đỡ để hỗ trợ cắt theo chiều dài và mài các mặt phẳng trên thanh 5mm được sử dụng trong Skelestruder

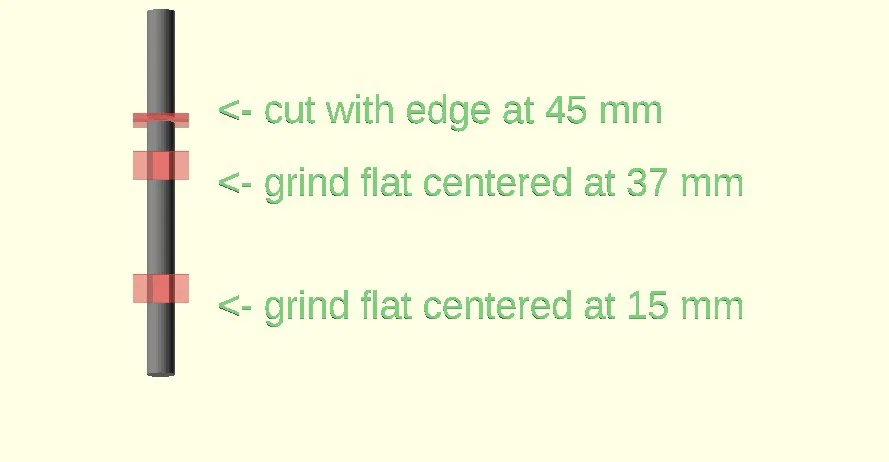

• Hãy kiểm tra độ sâu của các mặt phẳng và vị trí bên ngoài hướng dẫn
• Chiều rộng mặt phẳng là 5 mm (hướng dẫn nói chiều rộng mặt phẳng nên là 4mm trở lên)

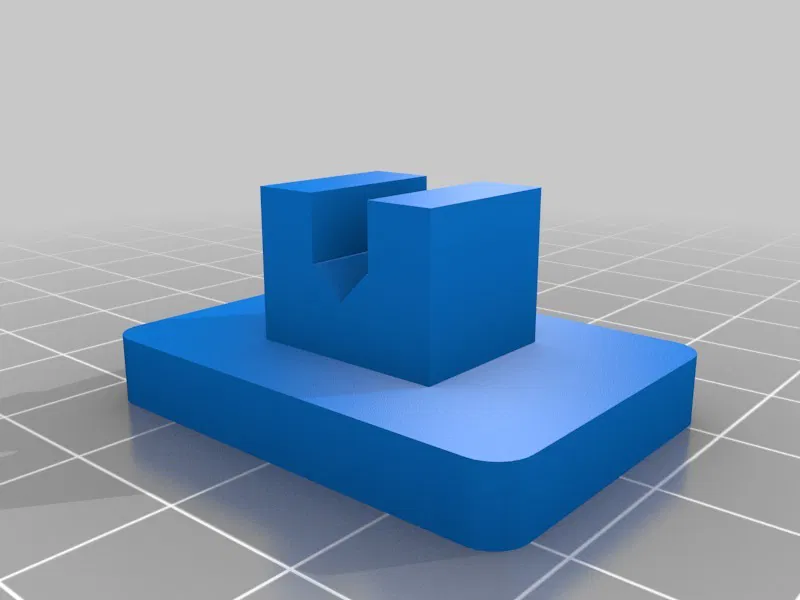

• Lưỡi cưa nên bằng phẳng với cạnh của khe theo hướng về giữa khuôn, khe này rộng 3mm

Cập nhật ngày 2019-03-07

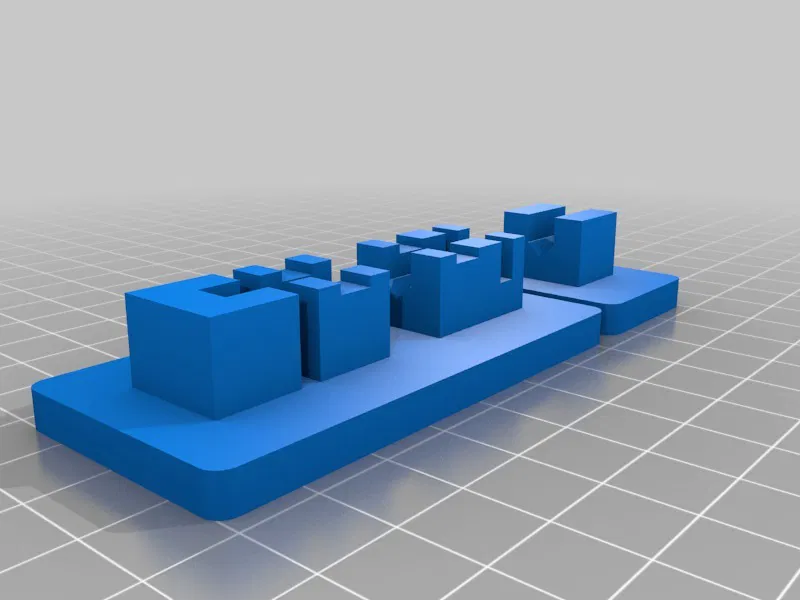

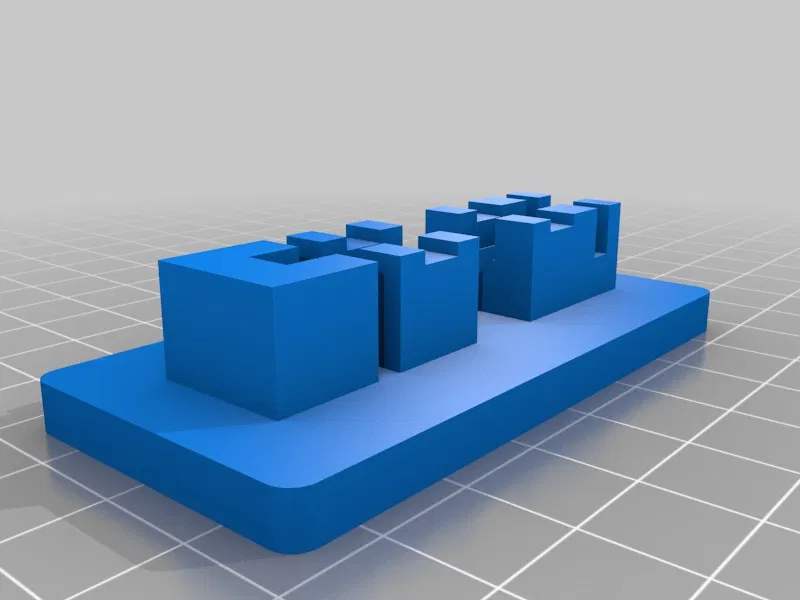

• Tôi đã tải lên một khuôn thấp hơn để tăng tốc thời gian in và sử dụng ít vật liệu hơn...
  • xem "skele_rod_grinding_jig_lower.stl" trong các tệp của mô hình

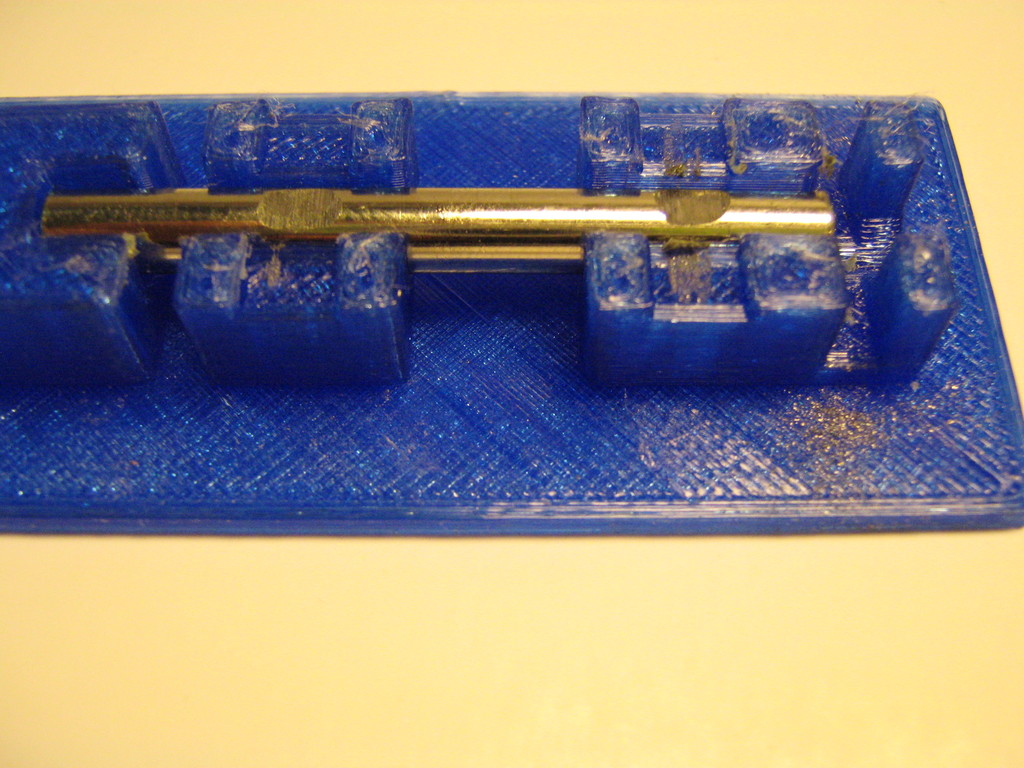

• dùng để mài các mặt phẳng, tôi đã sử dụng giá đỡ 90 độ Proxxon của mình và đĩa cắt dremel để mài các mặt phẳng và bắt đầu cắt.
• Cuối cùng, tôi hoàn thành việc cắt bằng cách đặt thanh vào một máy kẹp và sử dụng cưa sắt
