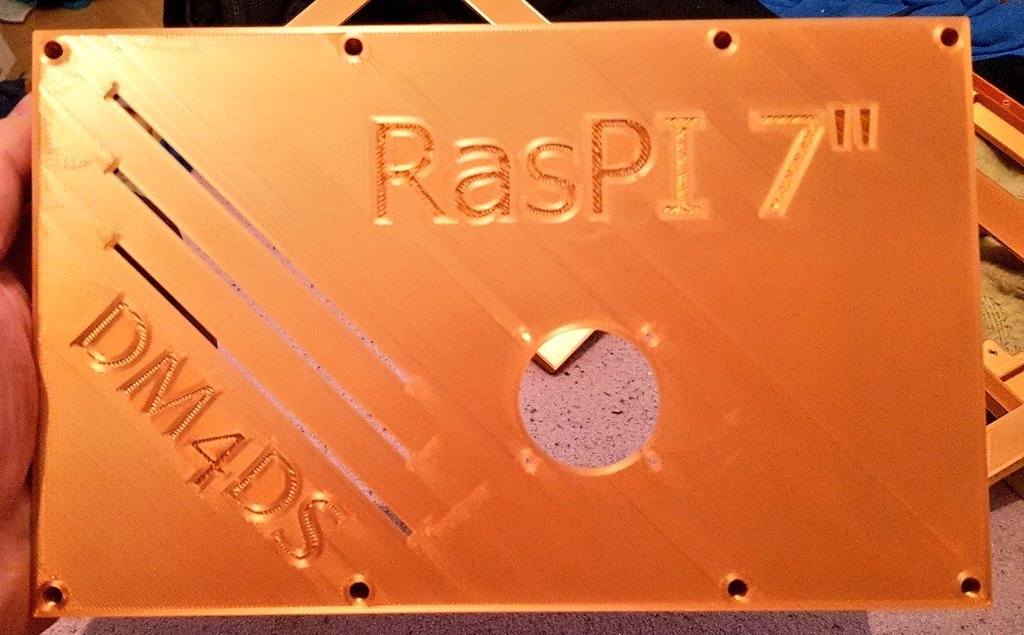

  • DigiView_Raspi4_7inch_DM4DS_v1_Display_BackCover_Luft_RaspiBox_1766006997.stlSTL · 17,6 MB
  • DigiView_Raspi4_7inch_DM4DS_v1_Display_FrontCover_Rotary-BT_PTT_1766006999.stlSTL · 10,9 MB
  • DigiView_Raspi4_7inch_DM4DS_v2_Display_FrontCover_Rotary-BT_PTT_1766007001.stlSTL · 9,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Chào mọi người,

dưới đây là các file cho dự án di động của mình: Raspberry Pi 4 + màn hình cảm ứng 7" gắn ngoài.

Nó được thiết kế để sử dụng với màn hình này: https://amzn.to/43A3qyw

Bộ mã hóa xoay (Rotary Encoders): https://amzn.to/406pzBy

Nút PTT 19mm: https://amzn.to/3KHzOXb

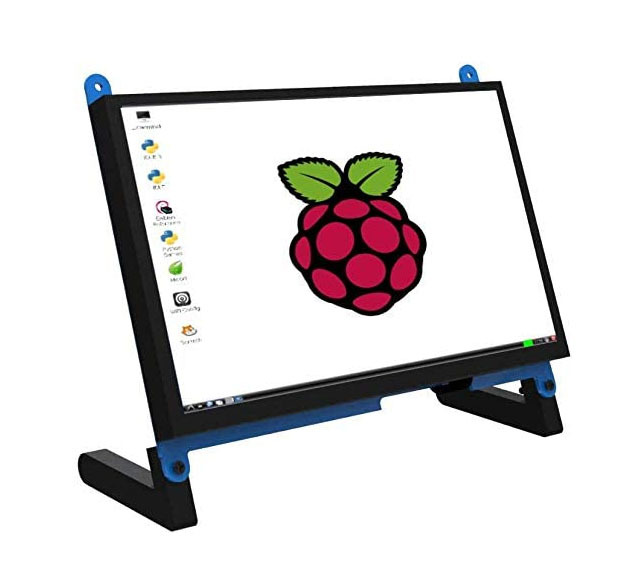

May mắn là bạn tìm thấy link còn hoạt động. Hãy tìm màn hình 1024x600 có 4 lỗ vít "tai". Mình có tải lên ảnh của màn hình, bạn xem phần tai có lỗ vít nhé.

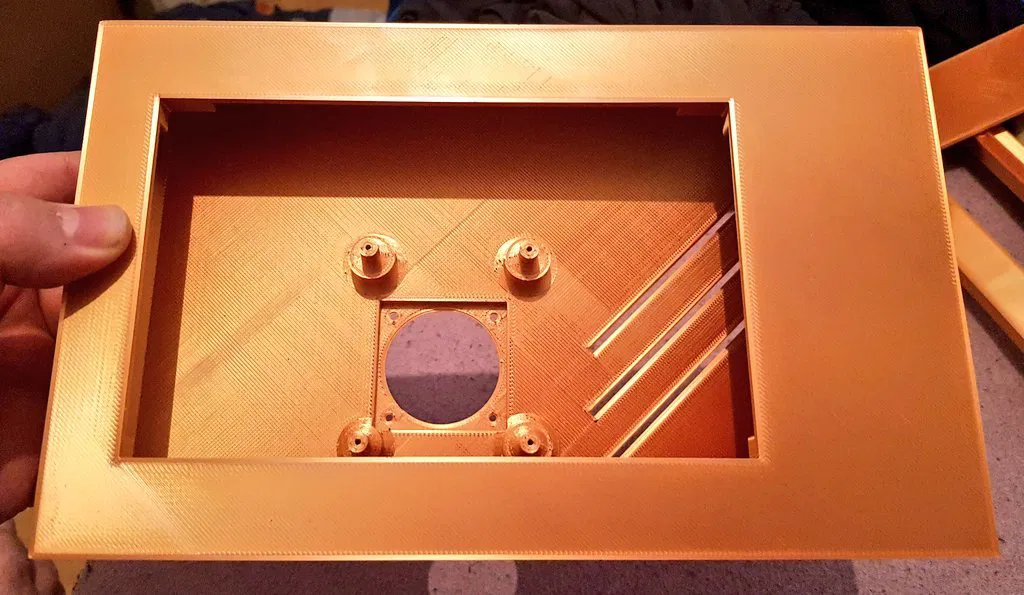

Raspberry được gắn ngược và mình hàn trực tiếp nguồn 5V vào nó từ jack cắm hình tròn ở bên cạnh.

Các cổng USB có thể truy cập từ phía trước, cần luồn dây cáp USB cho cảm ứng từ bên trong qua một lỗ ra cổng USB phía trước. Nên cái lỗ đó nằm ở phía trước bên phải.

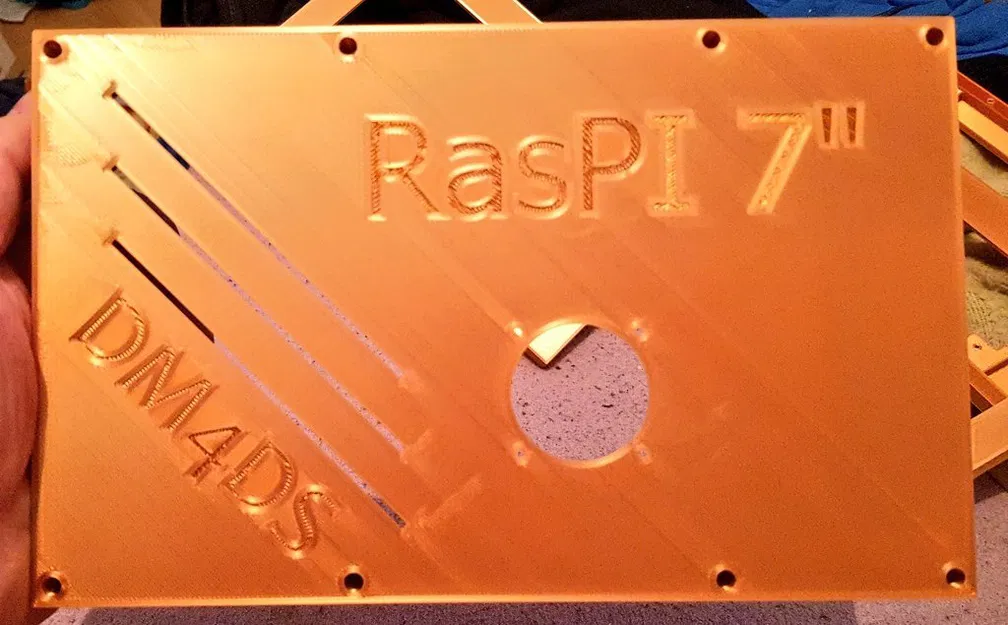

Quạt mình dùng là quạt 5V, cắm trực tiếp vào Raspberry Pi.

Còn gì nữa không? Nếu có, cứ hỏi nhé.

Thân ái,
Sandor
