Voron V0 Keystone Cho Tấm Che Phía Sau

Tui cần mấy cái tùy chọn để gắn keytone vô cái skirt phía sau của con Voron V0.2. Mod này chắc là xài được cho mấy bộ V0 khác luôn.

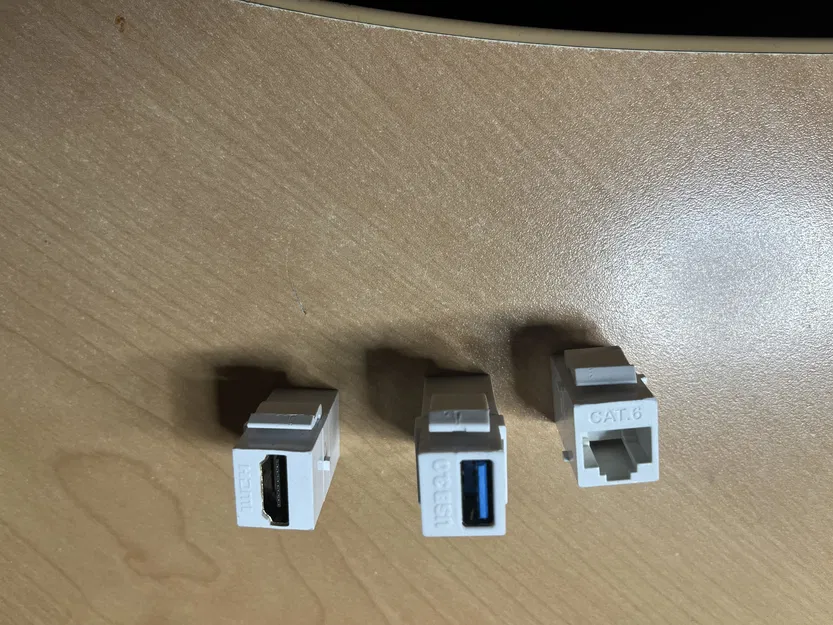

Tui làm 3 phiên bản, keytone 1/2/3 cục, hình chụp mấy cục keytone 3 cục nè. Tui cũng có làm thêm cục keytone thử nghiệm để anh em check thử coi nó có khớp với cái keytone của mình không.

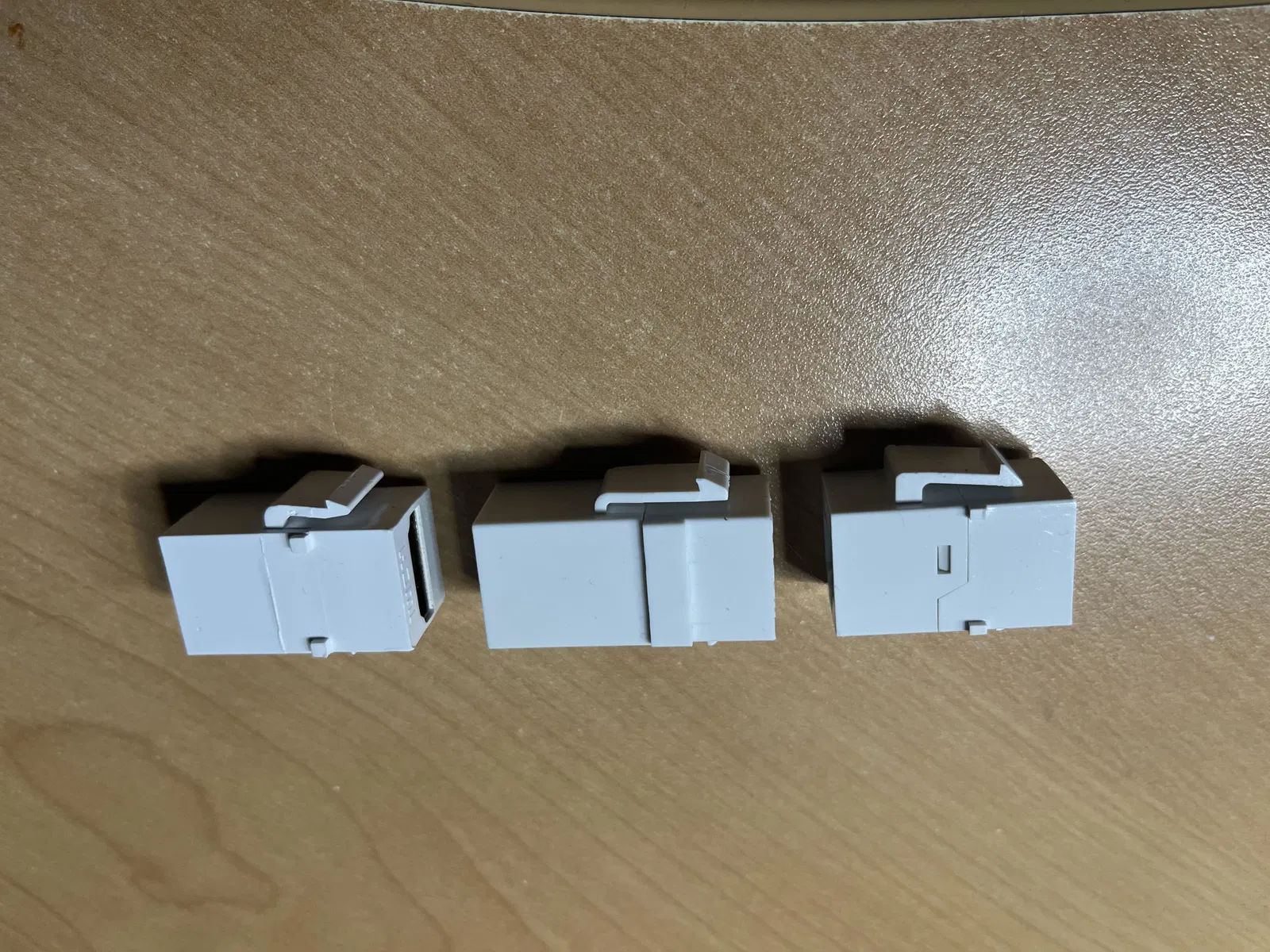

Cái vấn đề của tui là phải làm sao cho 3 cục nó khớp vô, mỗi cục một chức năng khác nhau mà kích thước cũng khác nhau luôn. Tui đã thử nghiệm kỹ càng để tinh chỉnh lại cho cả 3 loại đều gắn vừa, không có gian lận làm cái riêng, cả 3 xài chung một cái profile.

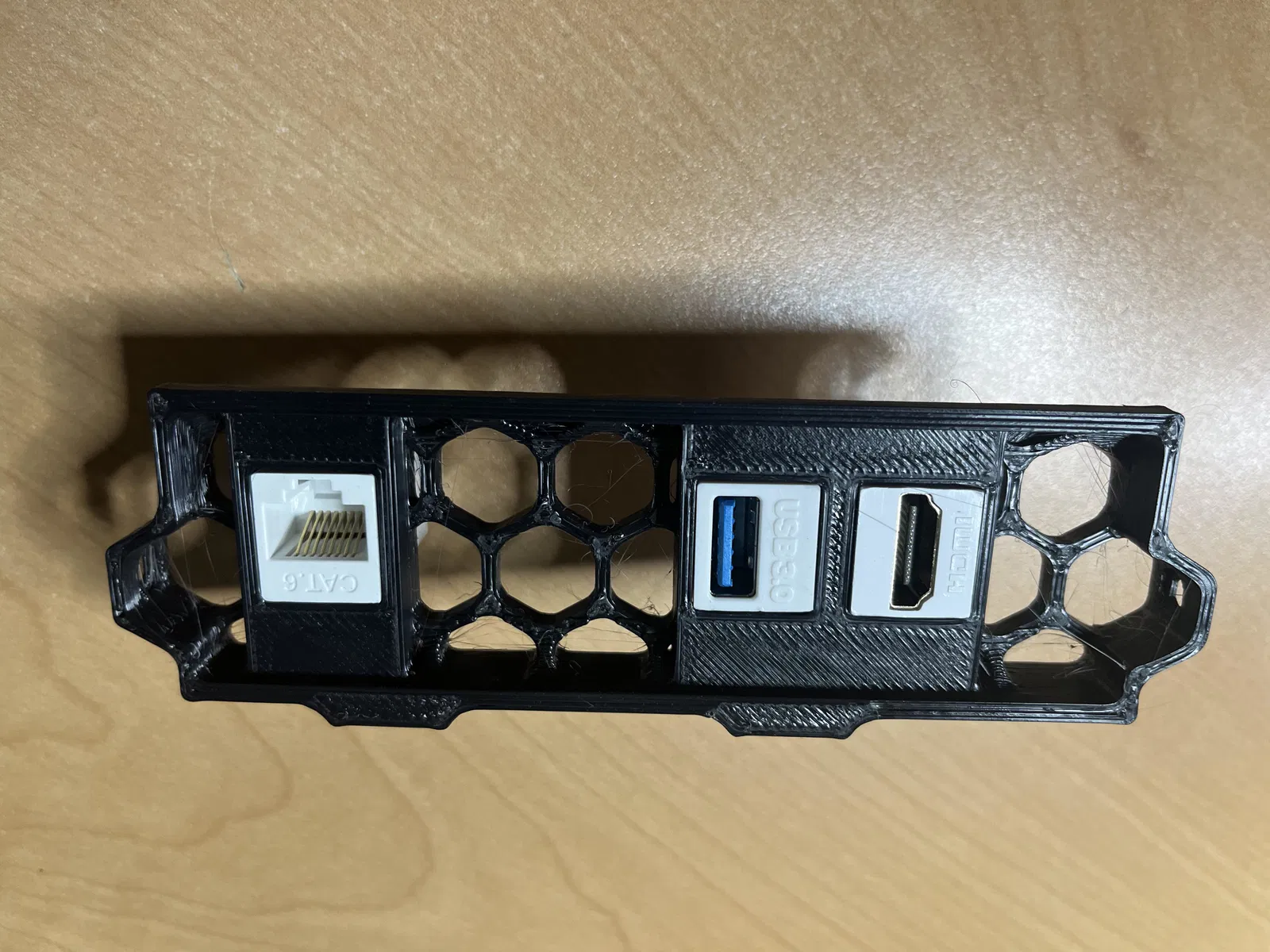

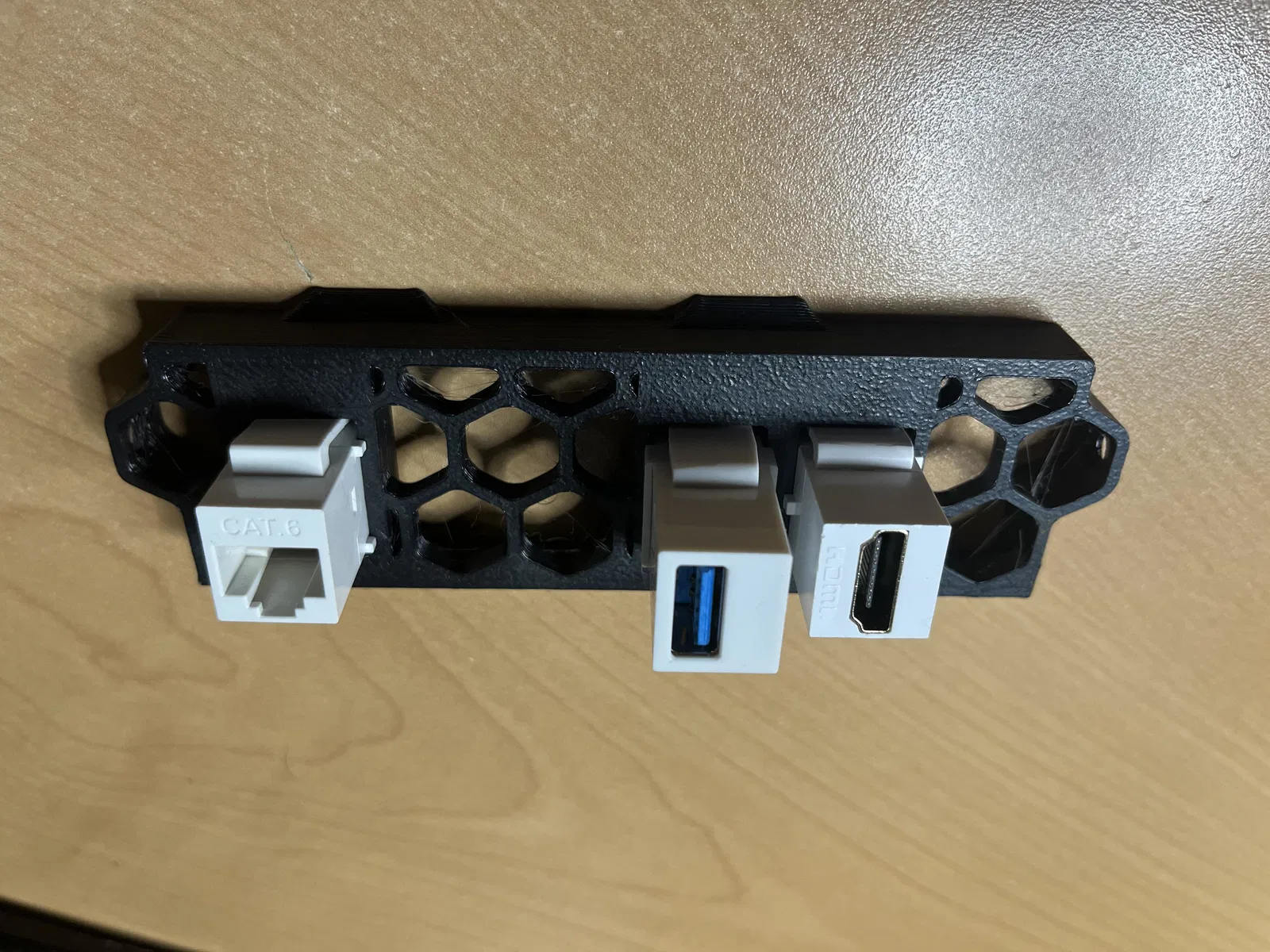

Mấy anh em để ý là khoảng cách của bộ 3 keytone này có tính tới cái motor Z stepper nha, nên là 2 cục bên trái, 1 cục bên phải.

Có đủ file STL/3MF hết, còn có cả file CAD của bản cuối cùng luôn.
