Mắt Radar R2-D2 tách thành 3 phần để in tốt hơn

Ai từng thử in "Mắt Radar" chính của R2-D2 chắc biết cái này cực kỳ khó chịu.

Có rất ít bề mặt phẳng và không có mặt song song nào. Không có cách sắp xếp nào tốt cho nó cả. Dù bạn sắp xếp mắt thế nào đi nữa, nó cũng cần rất nhiều bộ phận hỗ trợ.

Và nếu, giống như tôi, bạn thích dùng nhựa dễ chà nhám và sơn như ABS, thì gần như không thể in mắt mà không bị cong vênh.

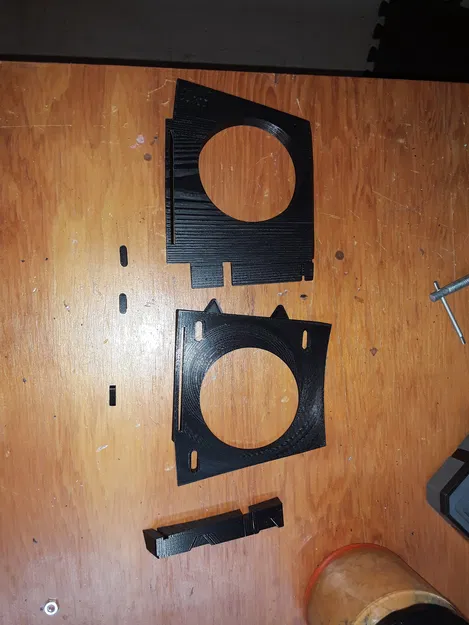

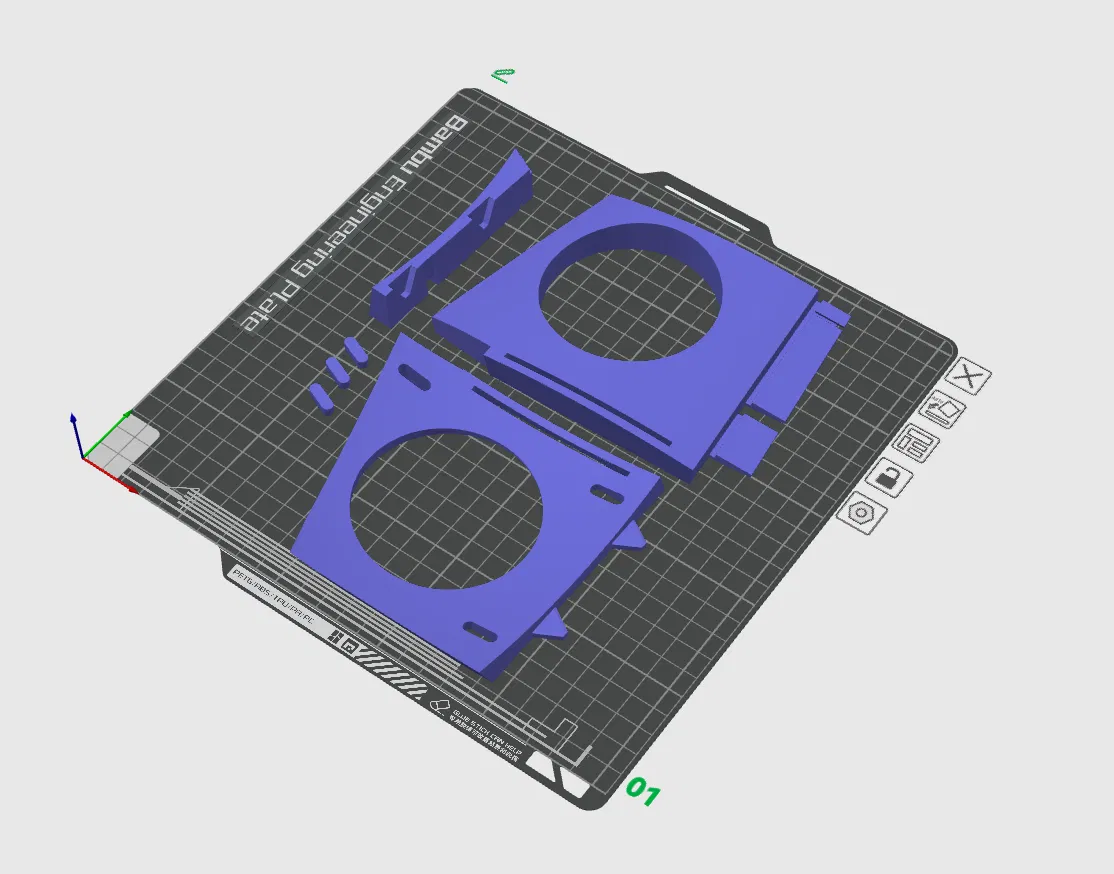

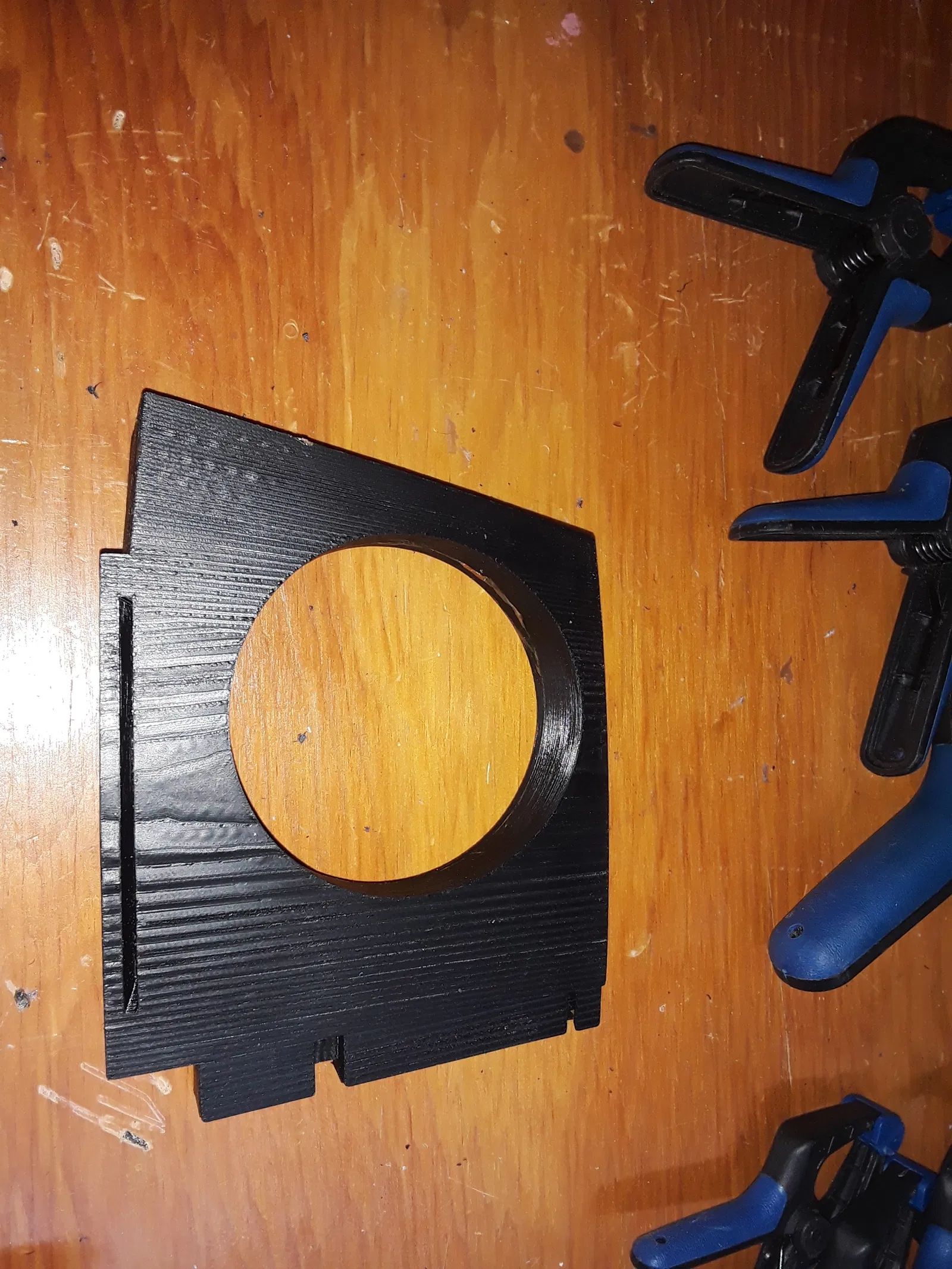

Vì vậy, tôi đã lấy mắt ra trong Fusion và làm lại thành mô hình 3 phần. Có các chốt riêng để căn chỉnh mặt trước và mặt sau, và các bộ dẫn hướng tích hợp để gắn hộp bên. Phiên bản này gần như không cần hỗ trợ. (Có một gờ nhỏ trên bộ phận "bên" có thể cần hỗ trợ tùy thuộc vào vật liệu của bạn và khả năng xử lý các phần nhô ra của máy in.)

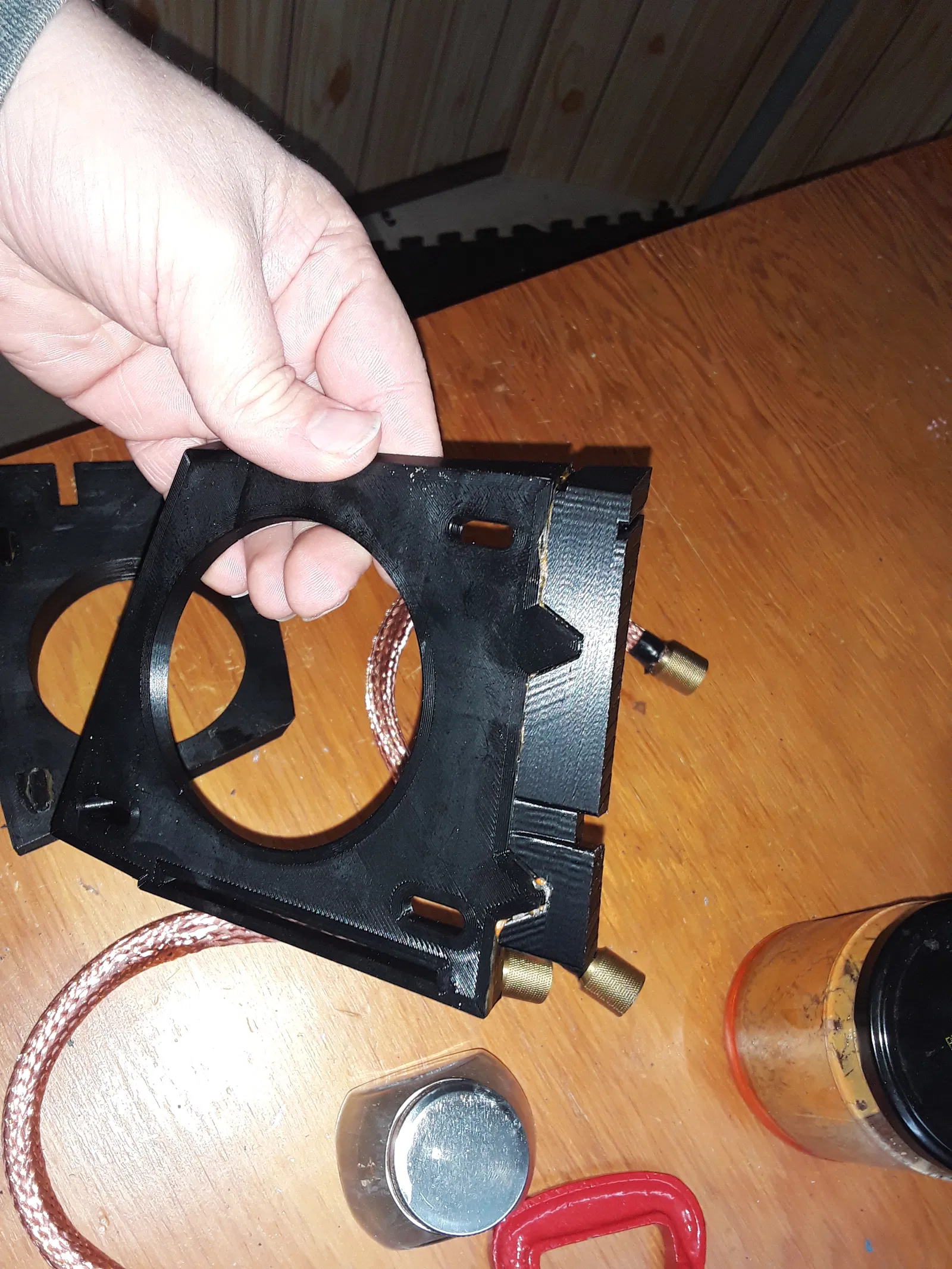

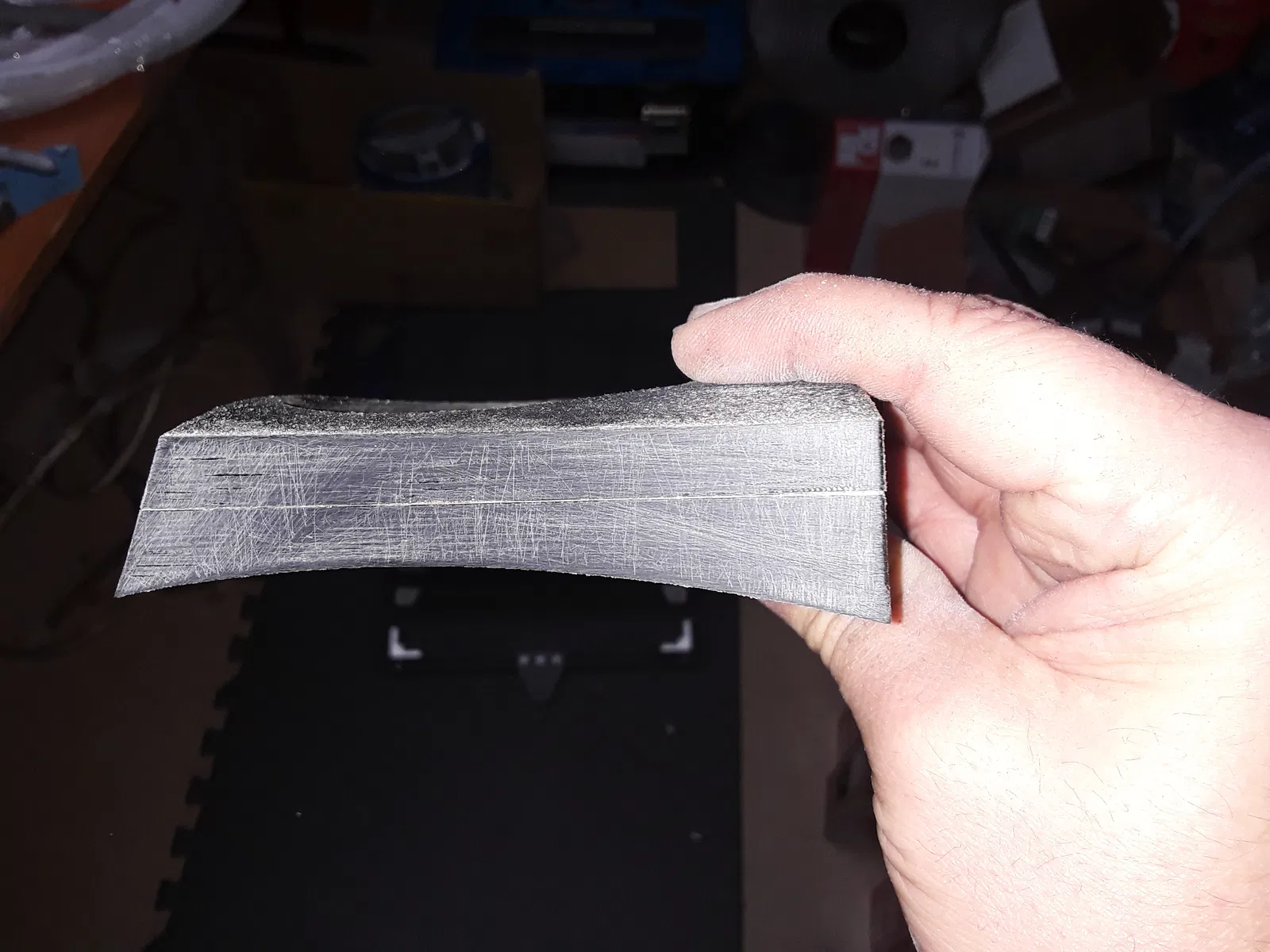

Đúng là lắp ráp sẽ tốn công hơn một chút - nhưng nếu bạn đang hàn các bộ phận của mình bằng dung môi như lẽ ra phải làm đối với bất kỳ thứ gì được chà nhám và sơn, thì công việc bổ sung để làm sạch mối nối sẽ bị mất đi trong tất cả các công việc khác cần thiết để làm mịn các đường vân trước khi sơn.

Tôi hài lòng với điều này và nghĩ rằng mình nên chia sẻ.

Công việc CAD ban đầu cho cái này được thực hiện bởi Mike Baddeley. Ông ấy có một patreon, tại đây:

https://www.patreon.com/mrbaddeley

Nếu bạn quan tâm đến việc in 3D các droid, đó là một nơi tốt để bắt đầu.

Nếu bạn muốn chế tạo một con astro-droid cỡ lớn, cho dù là in 3D, khung gỗ hay toàn kim loại, hãy truy cập astromech.net để được tư vấn và cộng đồng. (Nếu bạn muốn mua một con droid, hãy tiết kiệm 25K và đến nói chuyện với những người ở Disney.)
