HC Diana - Nắp pin gập có chốt (nới thêm 5mm)

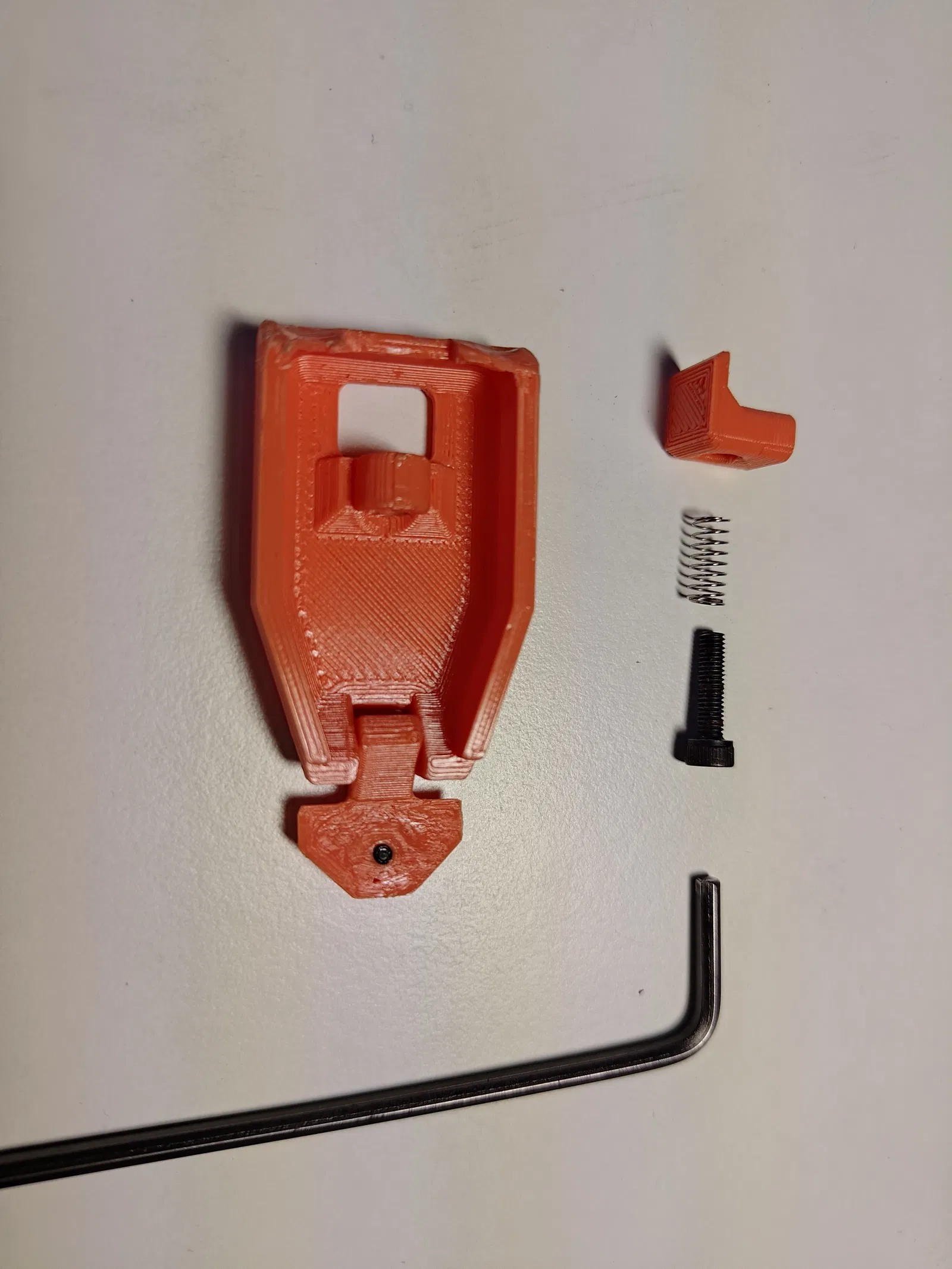

Danh sách vật liệu

• Vít 3mm x 12mm x1
• Lò xo nén 10mm x1 (chiều dài có thể ngắn hơn nếu bạn có lò xo mạnh/cứng hơn)
• Dây móc quần áo hoặc thanh kim loại khác có đường kính < 3mm, dài 8-9mm
• Vít 2M x 3mm x1 (nên có sẵn với HC Diana)

Hướng dẫn

• Lấy thanh dây móc quần áo của bạn, thử lắp vào các lỗ chung giữa Nắp pin và Đế nắp. Nếu bị lỏng, hãy dùng kìm bẻ cong khoảng 1-2mm ở các cạnh để giữ thanh cố định tốt hơn. Nắp pin nên xoay dễ dàng quanh đế nắp.

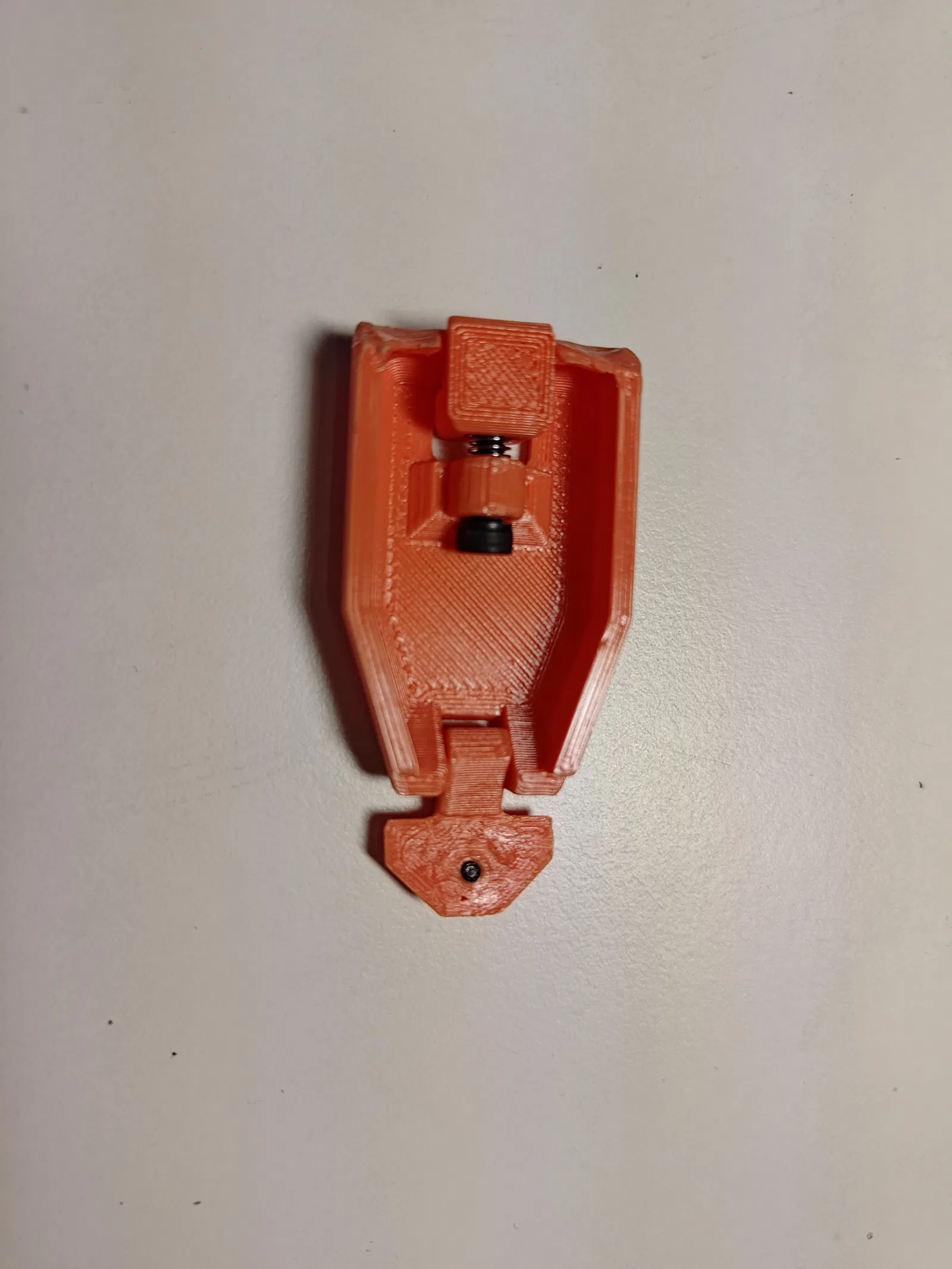

• Đặt Nắp pin úp xuống, đảm bảo phần cốc bên trong không có ba via. Nén lò xo vào cốc, và lắp Chốt. Lò xo nên khớp với khe hình tròn ở đáy chốt. Vặn vít 3M xuyên qua cốc và chốt. Chốt nên di chuyển lên xuống không bị cản trở ngoại trừ lò xo (có thể cần cắt bớt một chút). Xem hình ảnh để tham khảo.

• Khi phần chốt đã được lắp đúng vị trí, vặn vít 2M vào Đế nắp và phần dưới của Diana. Nó có thể xoay khi bạn siết ốc, vì vậy hãy đảm bảo giữ đế nắp thẳng khi siết ốc.

Khác

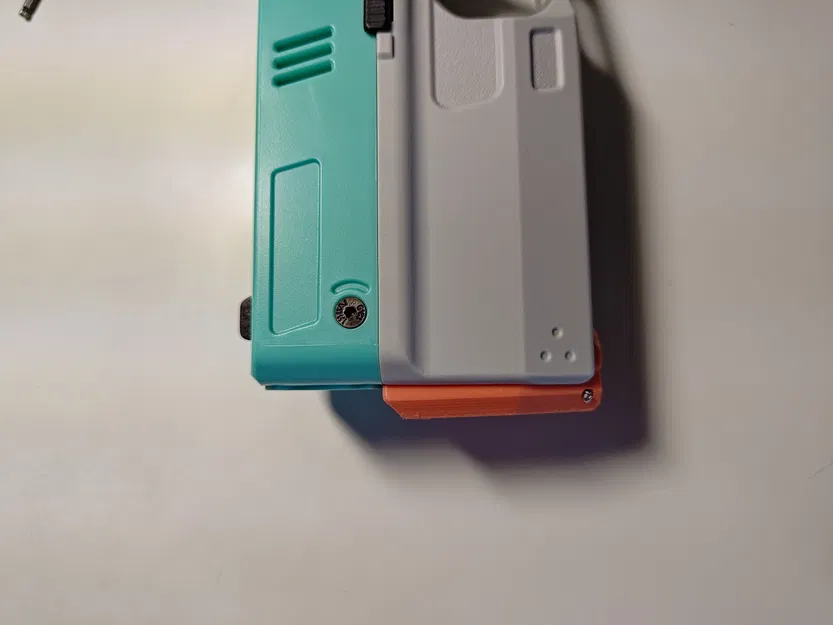

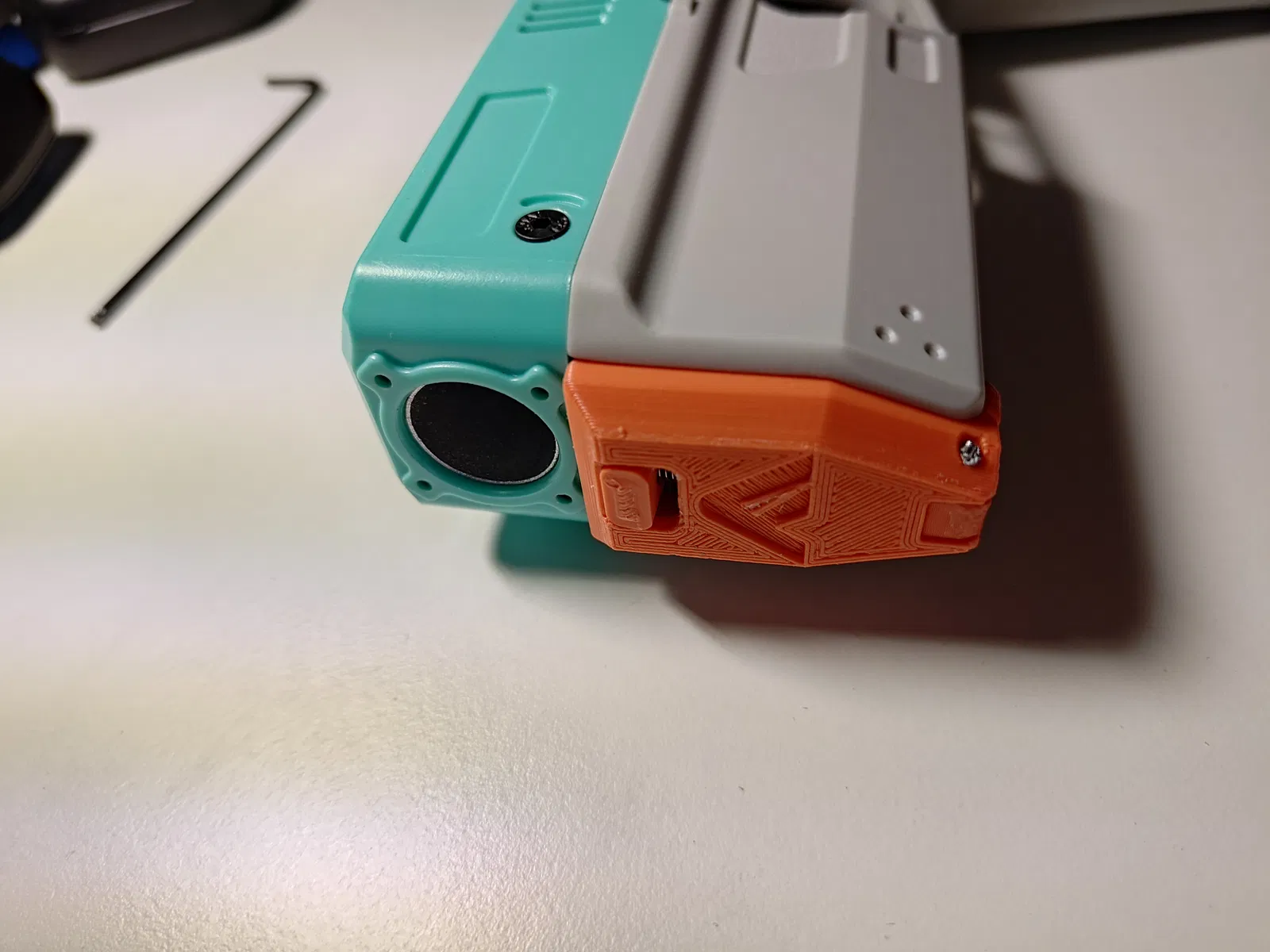

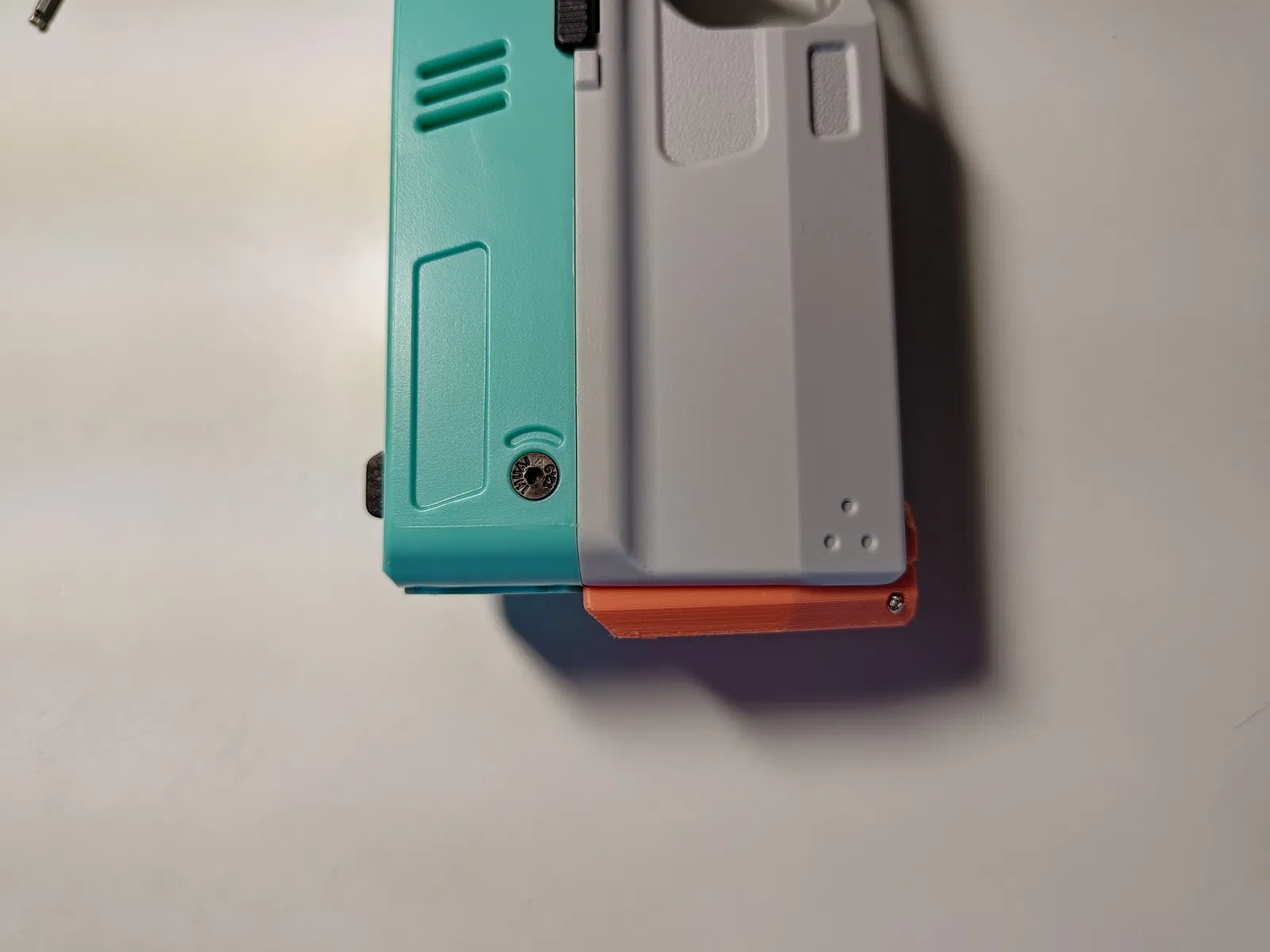

• Cửa này không phẳng như cửa pin mặc định, nó nhô ra khoảng 5mm. Không gian bên trong khoảng 3-4mm, nhưng chỉ ở phần dưới của nắp pin, do vít chốt chiếm một nửa phía trên. Hãy ghi nhớ điều này khi định hướng pin, bạn sẽ muốn dây lipo nằm ở phía dưới giá đỡ pin, để chúng có thể tận dụng không gian bổ sung của nắp pin.
• Có hai chốt đi kèm, một cái phẳng với Nắp pin và một cái nhô ra khoảng 3mm để dễ sử dụng chốt hơn. Chốt trong ảnh tham khảo là chốt phẳng.
