Jig Cắt Mỏng cho Máy Cưa Bàn (DeWalt 7492)

Tác giả Woodenti

Lượt tải
1.237
Lượt thích
359
Lượt coi
7.274
Tải tất cả (.zip)· 4 file · 1,5 MB· 1,5 MB

File 4 1,5 MB

  • Plate_1765796602.stlSTL · 368,1 KB
  • Miter_1765796603.stlSTL · 36,6 KB
  • slider_1765796604.stlSTL · 270,4 KB
  • M5_deep_1765796605.stlSTL · 828,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#114676
Danh mục
DIY
Ngày đăng

Mô tả

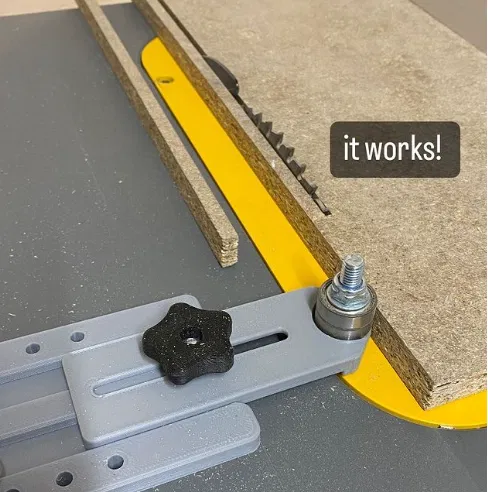

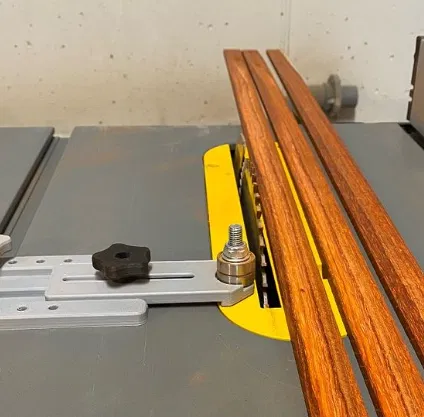

Cách sử dụng jig:

    1. chỉnh thanh trượt tới độ dày mong muốn
    1. chỉnh nó trước lưỡi cưa một chút
    1. di chuyển thanh dẫn song song cho đến khi gỗ chạm vào vòng bi, rồi cố định vị trí
    1. thực hiện cắt
    1. lặp lại bước 3) và 4)

Phụ kiện cần thiết:

  • 1-3x vòng bi 608 (tui dùng 2 cái)
  • 1x bulong chìm M8
  • 1x đai ốc M8
  • 3x đai ốc M4
  • 3x bulong M4

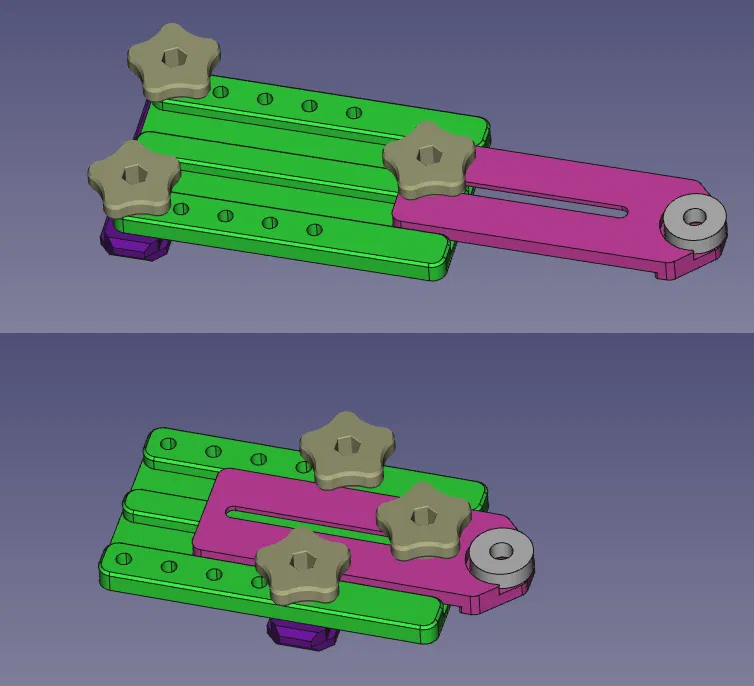

Lắp ráp:

→ Hướng dẫn lắp ráp (link)
