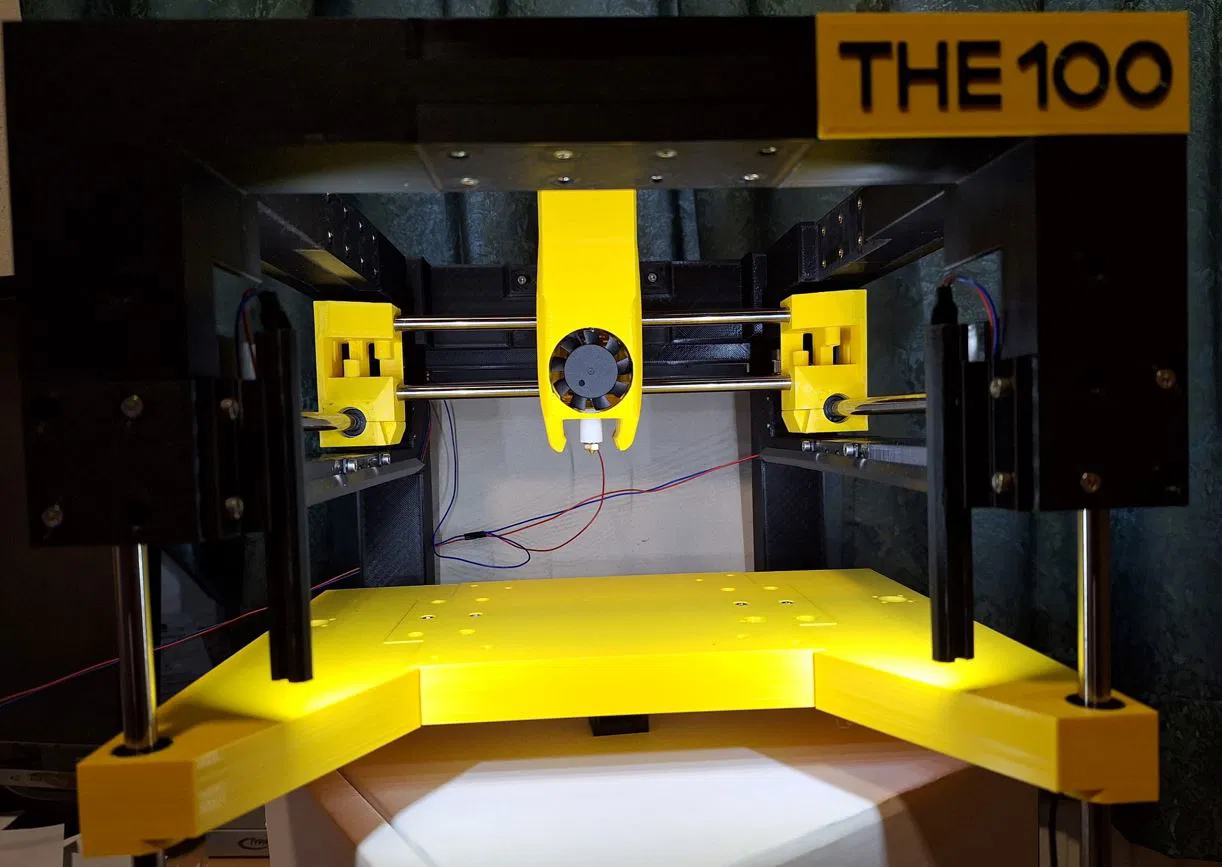

THE 100 v1.1.0.1 - Cải tiến và Bổ sung Bộ phận

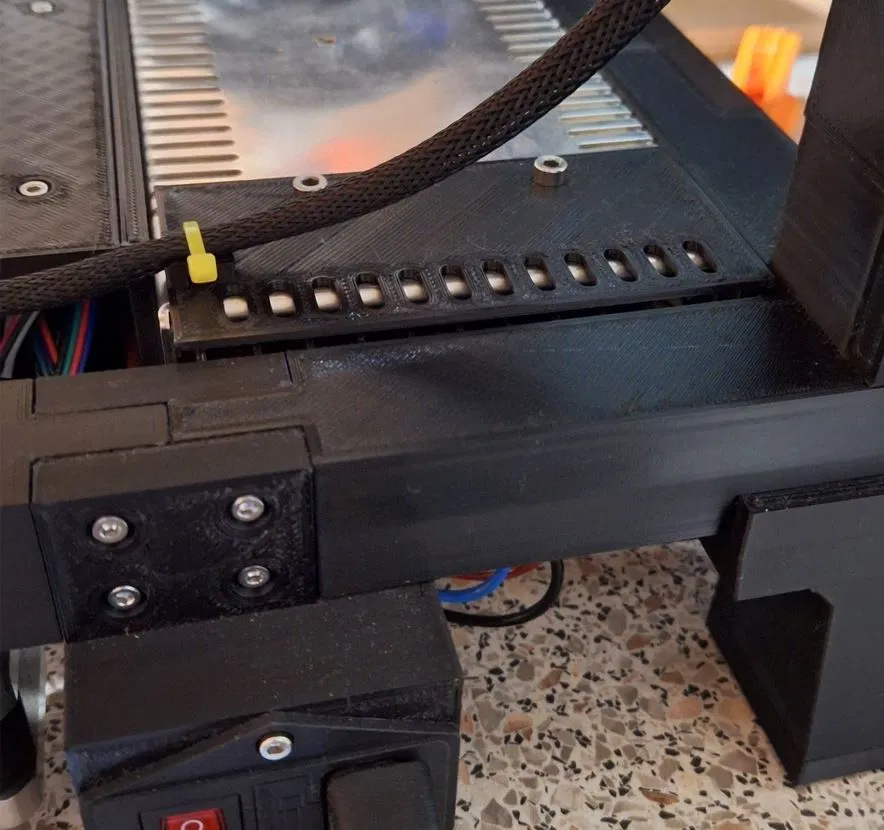

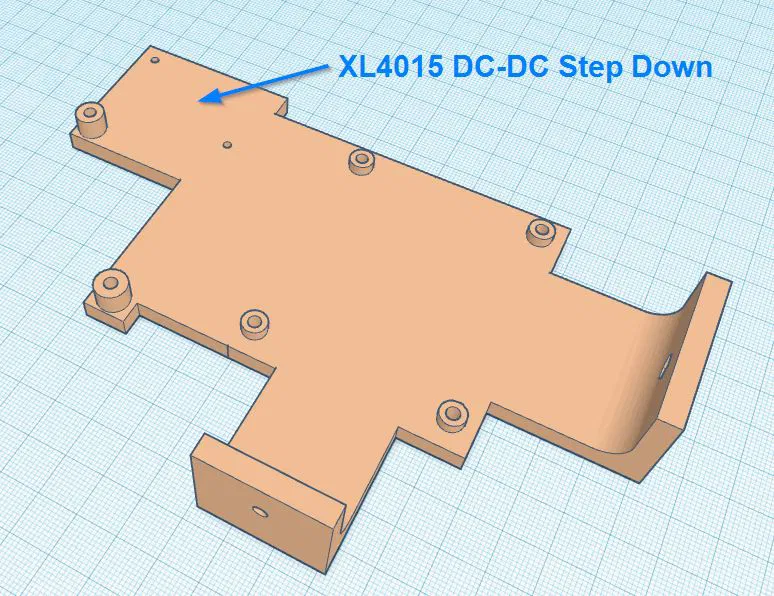

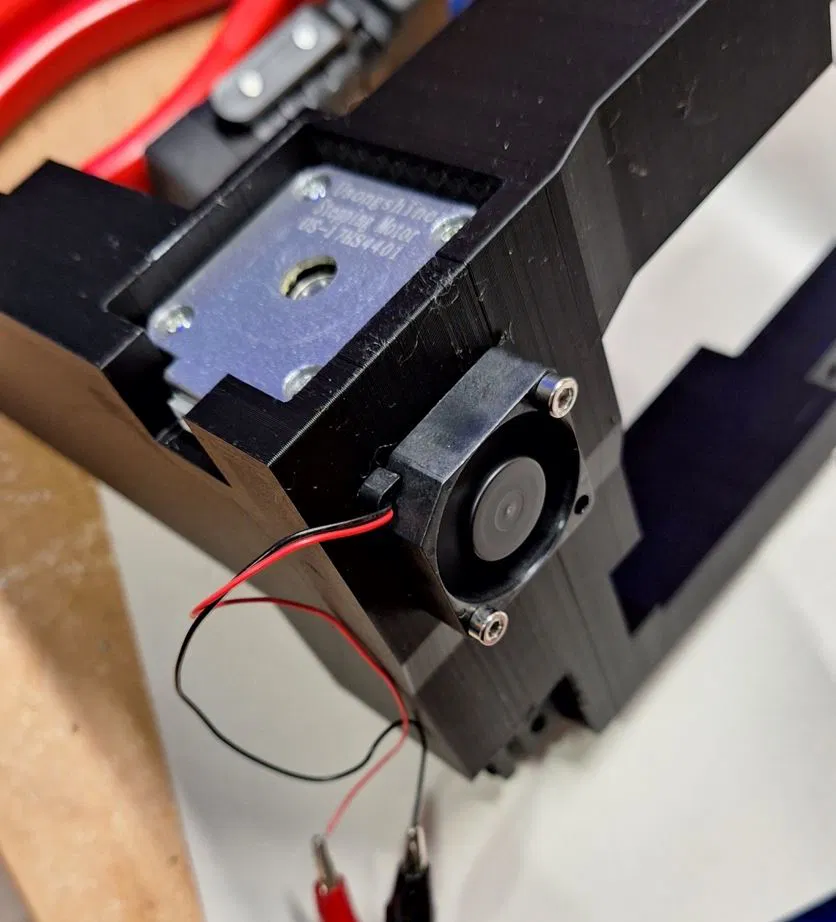

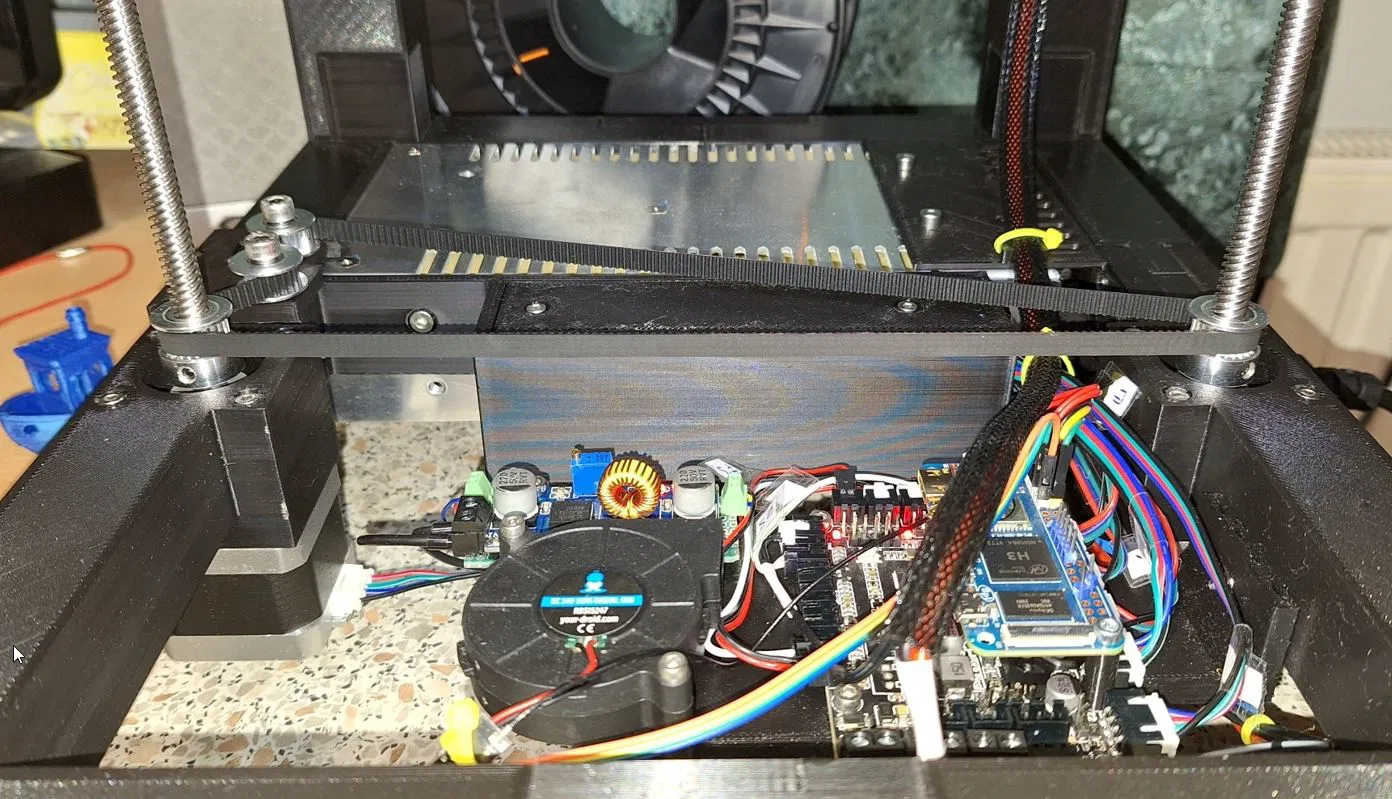

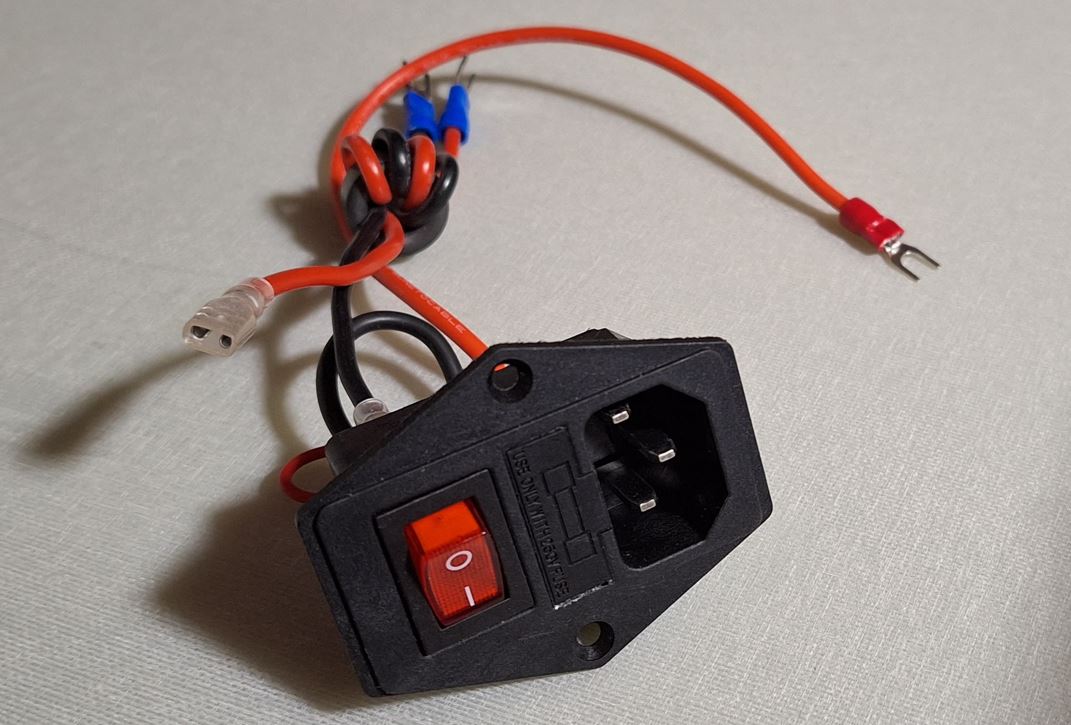

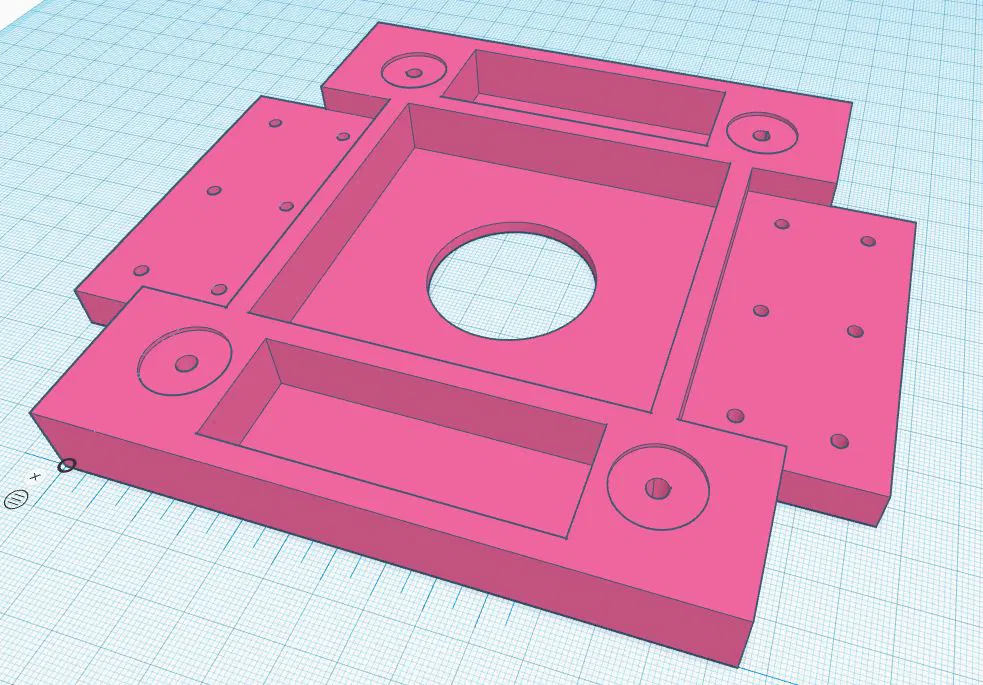

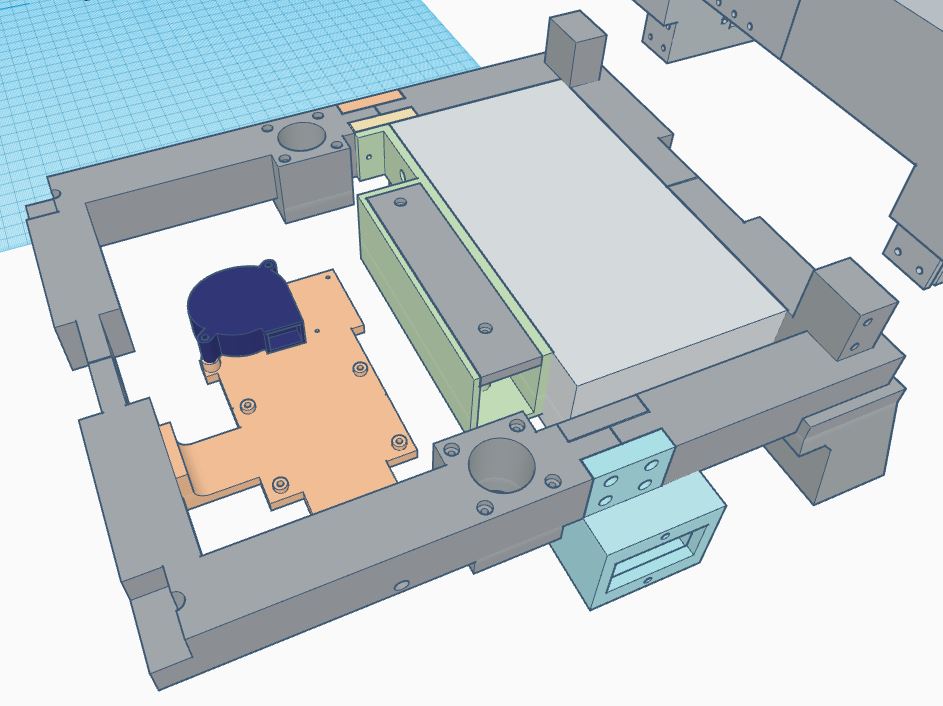

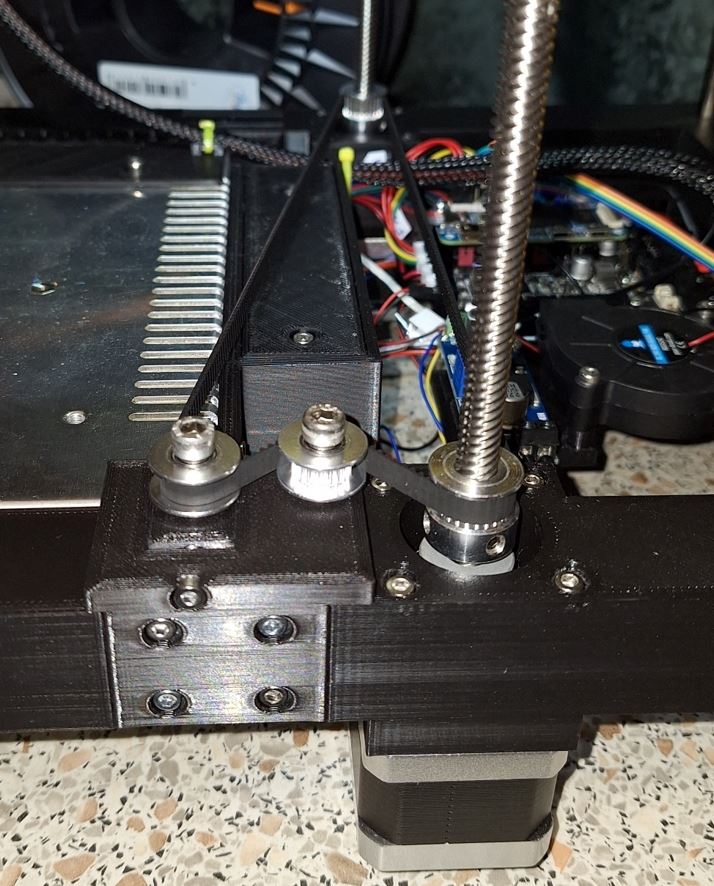

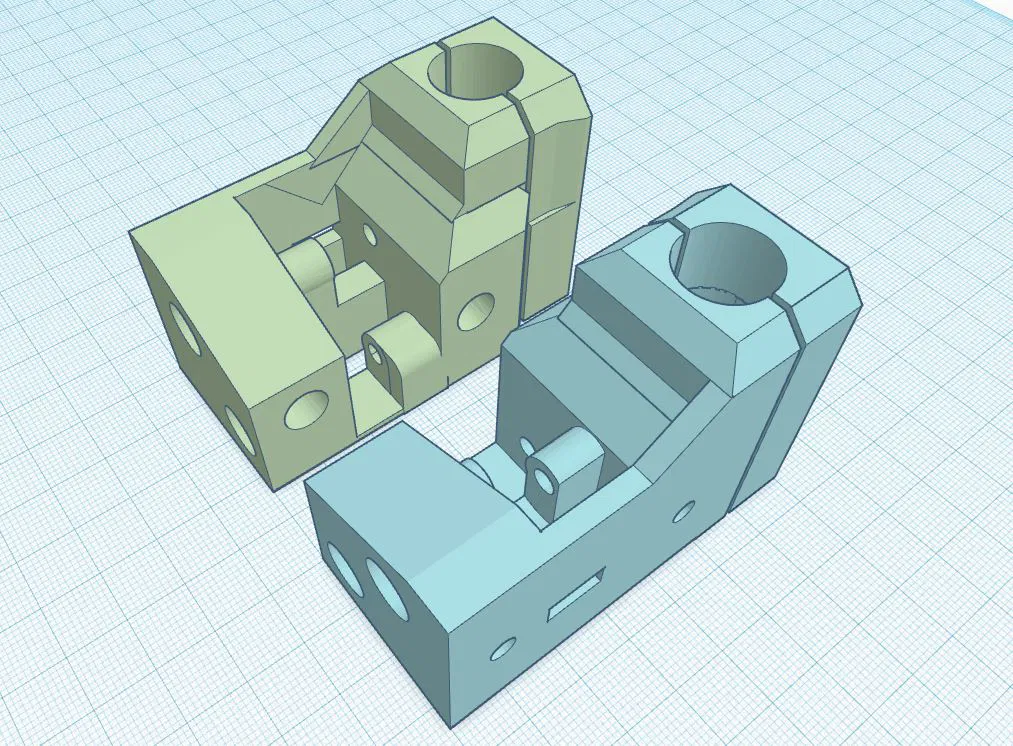

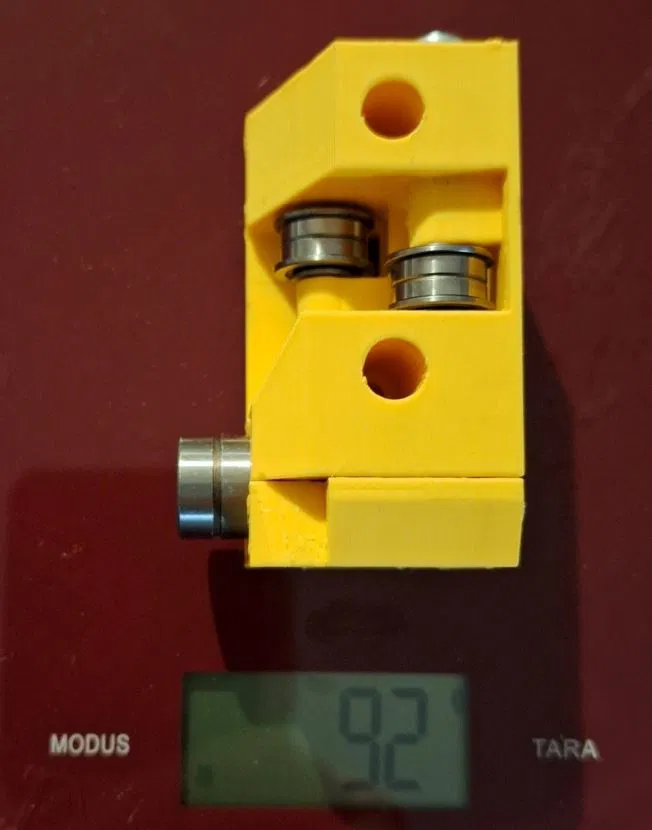

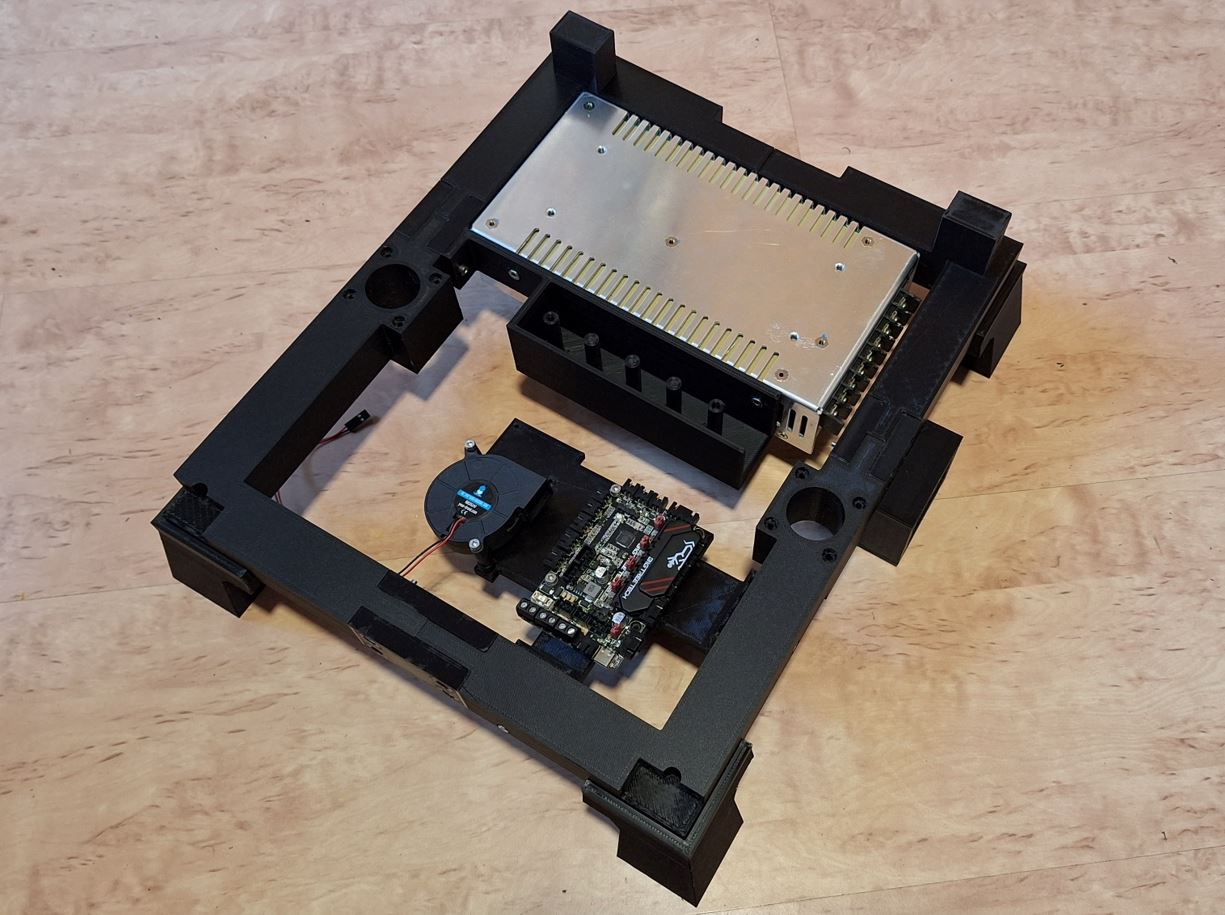

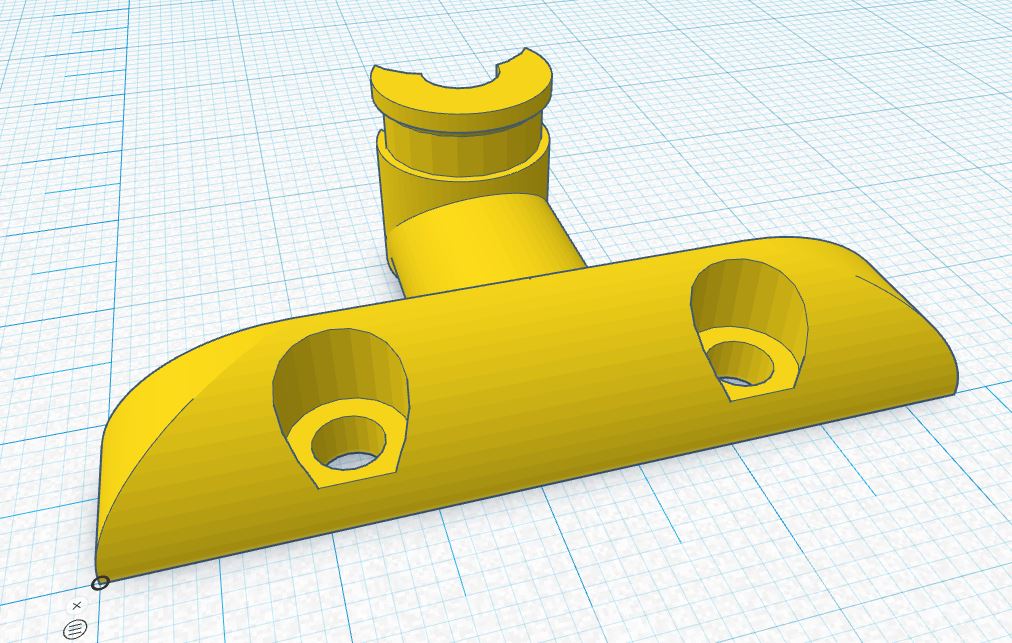

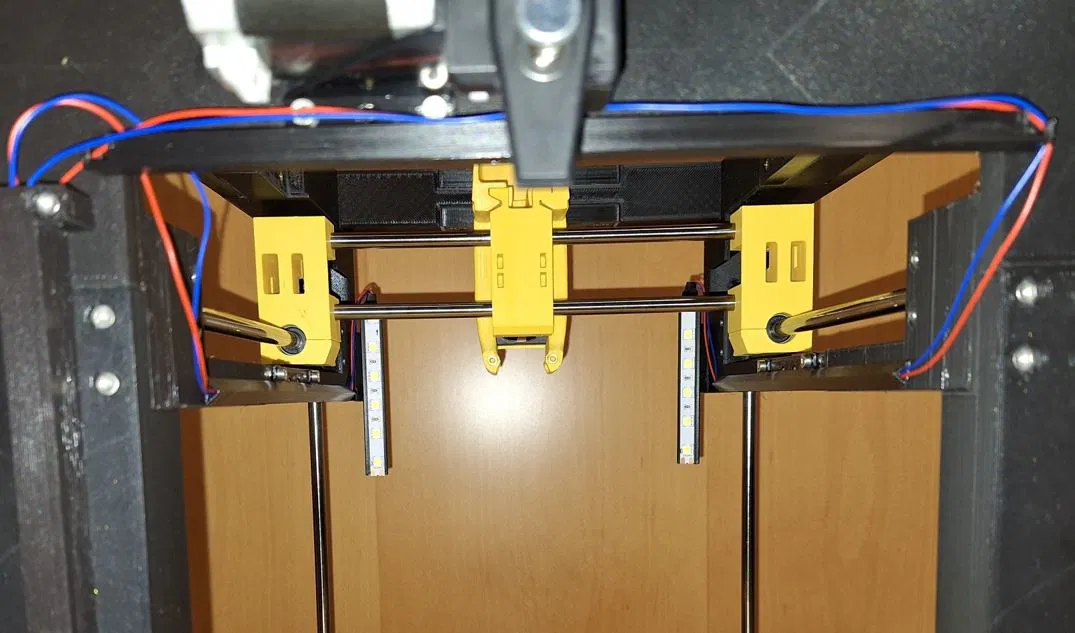

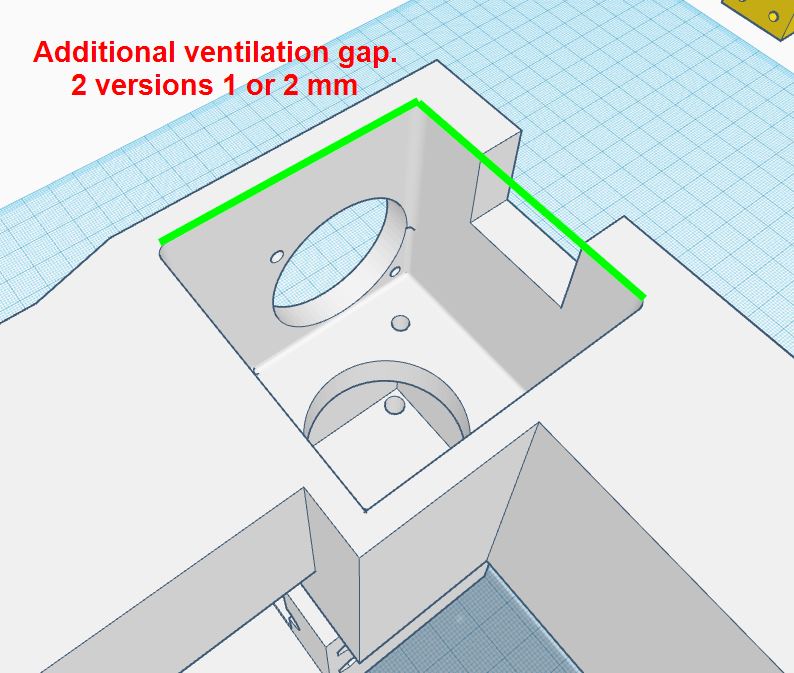

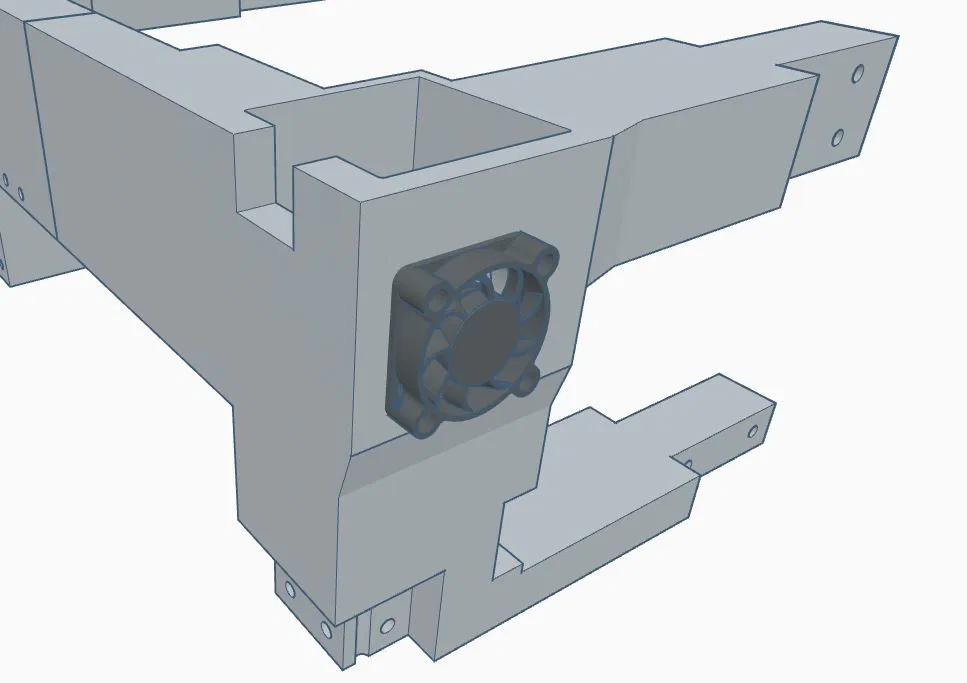

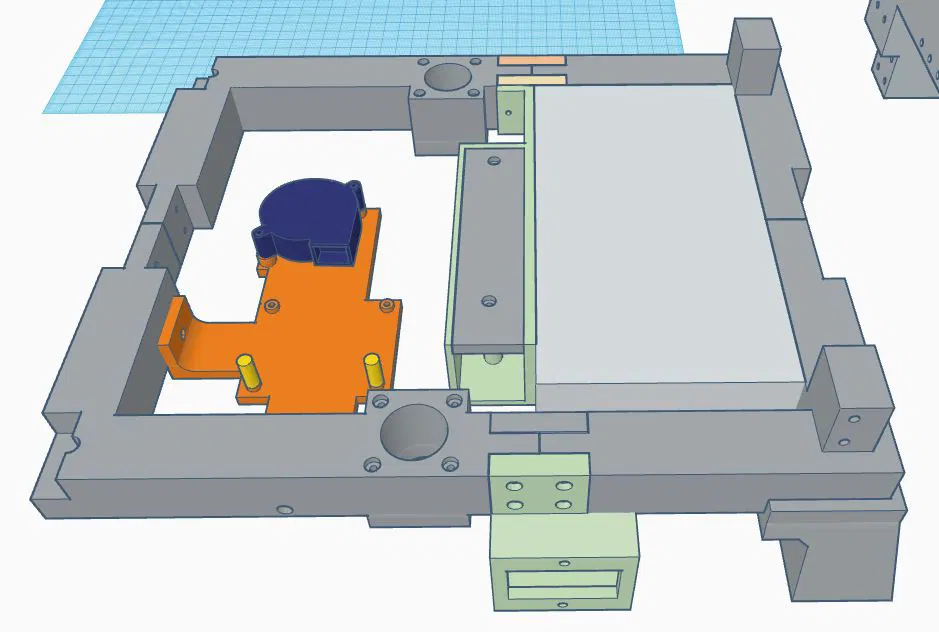

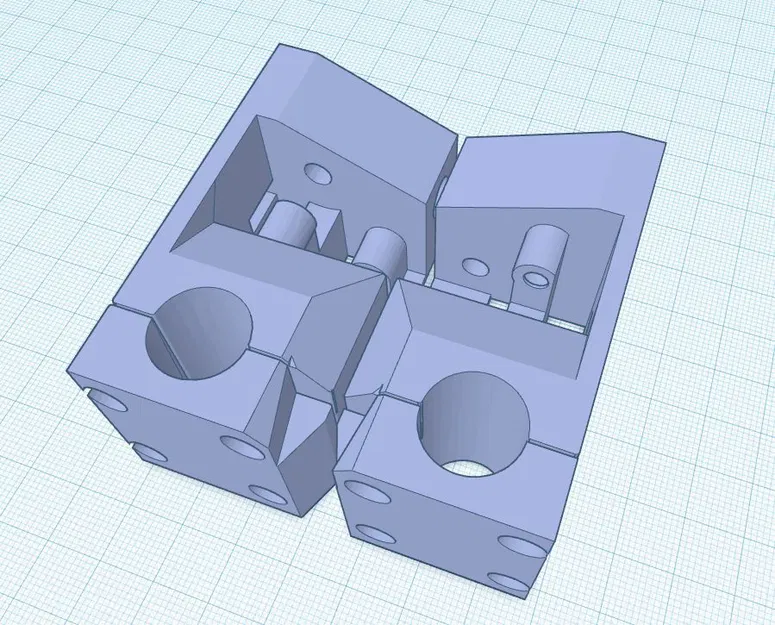

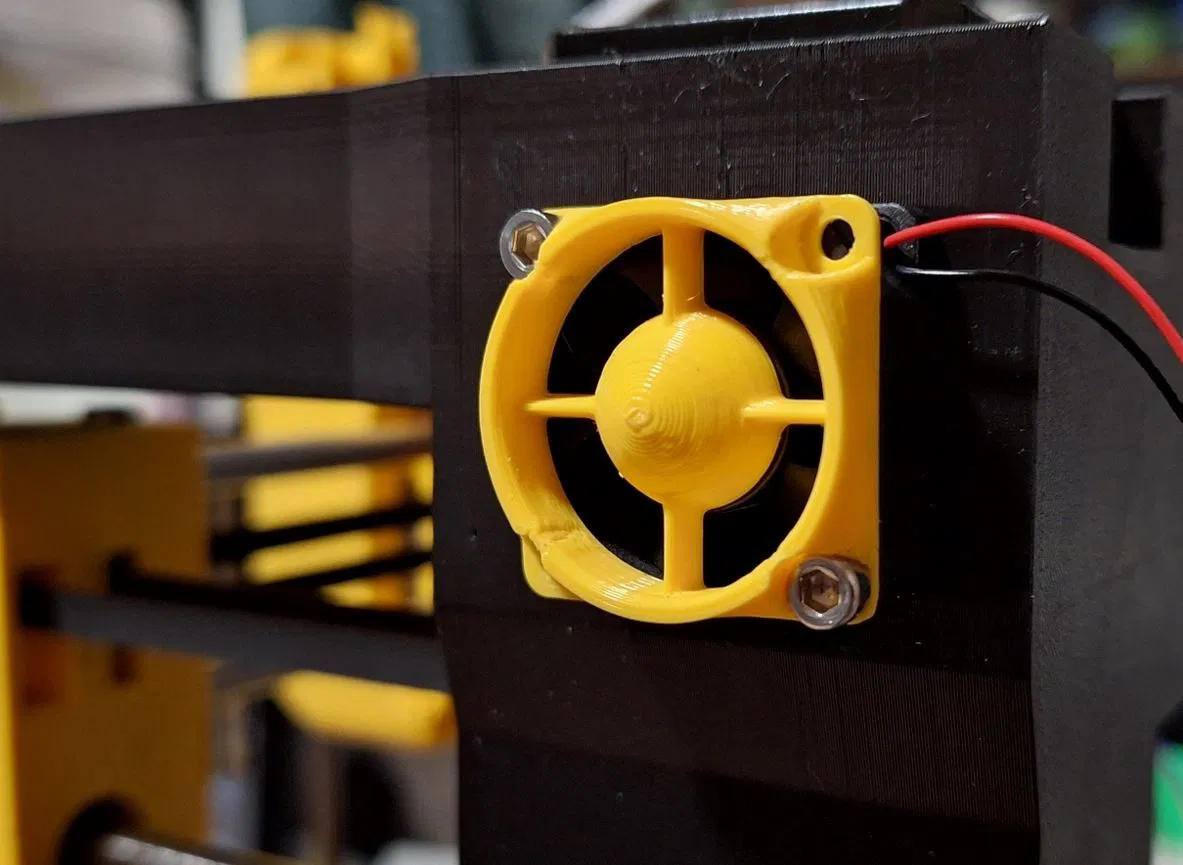

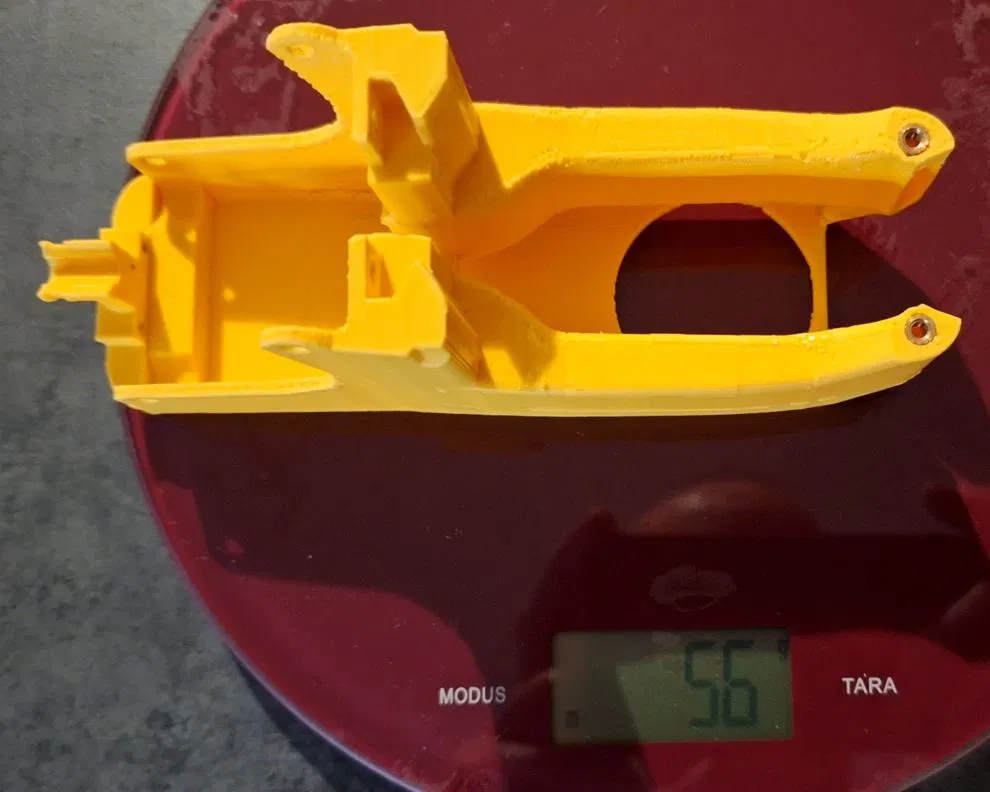

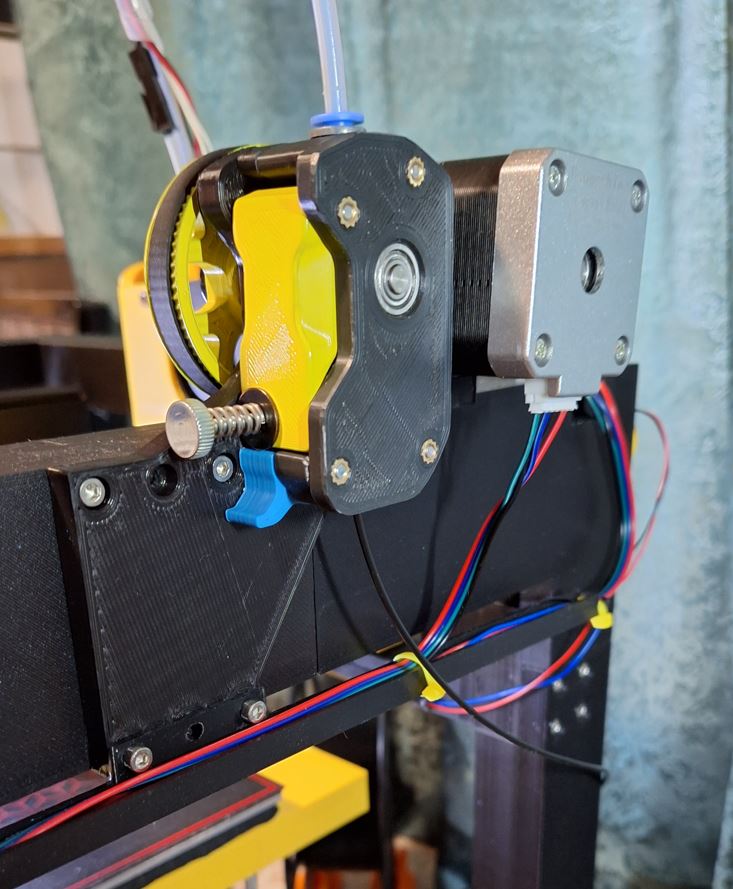

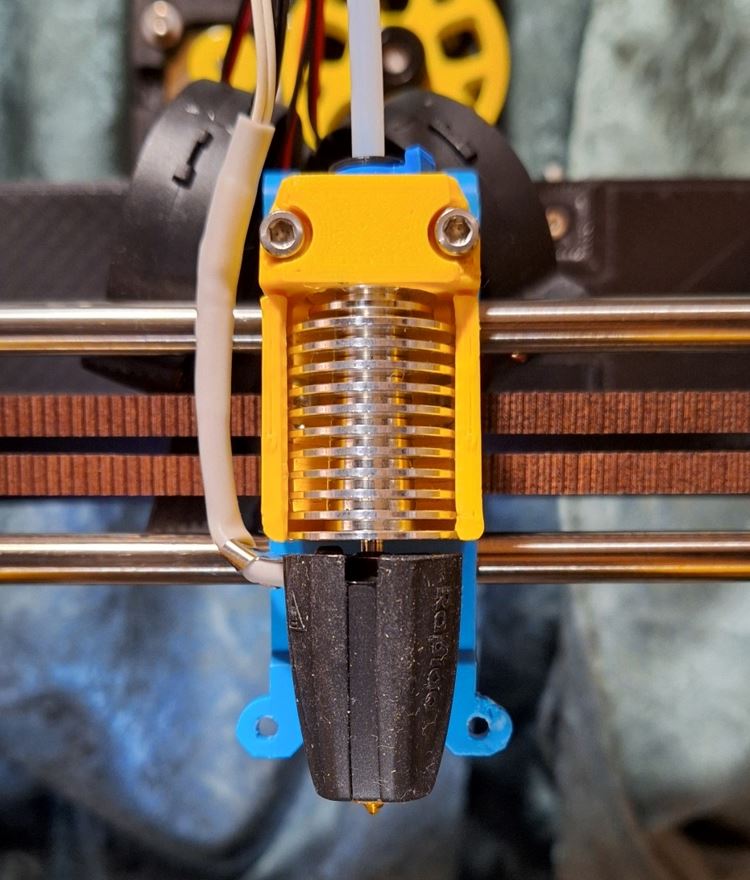

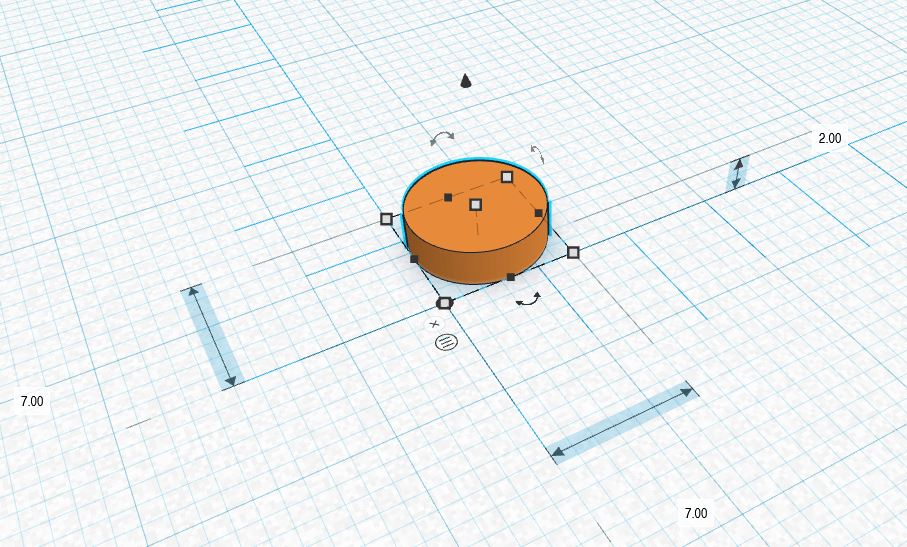

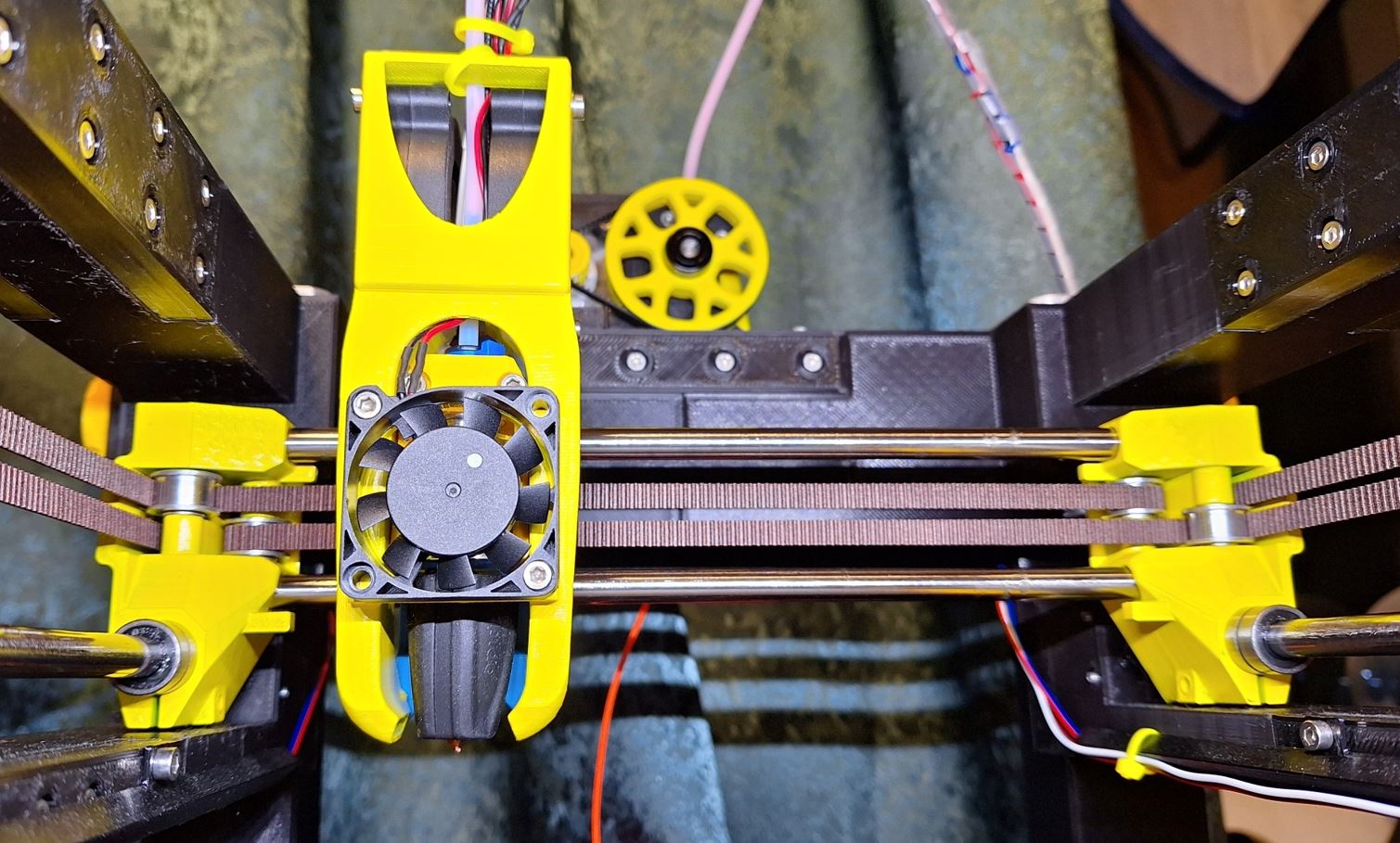

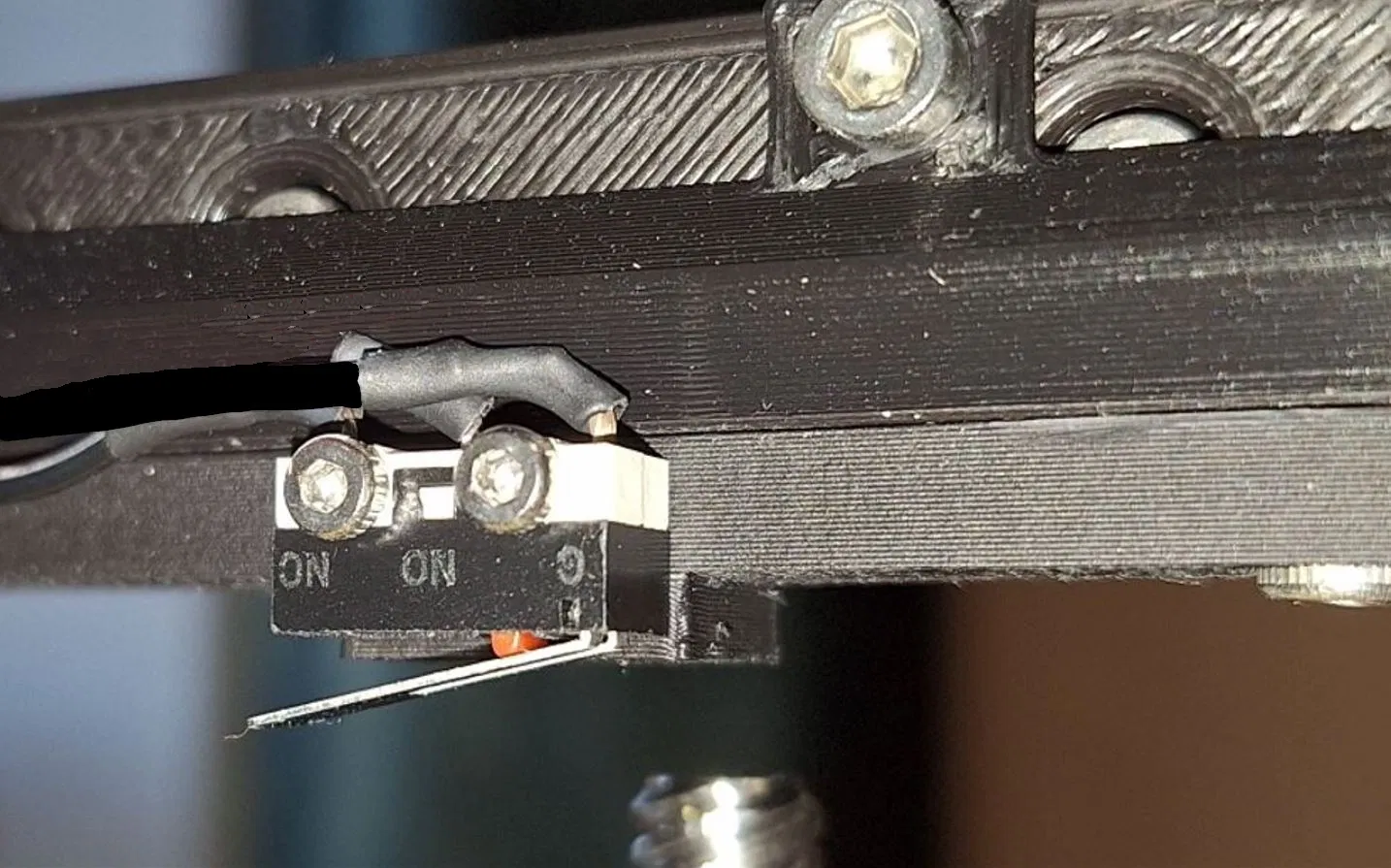

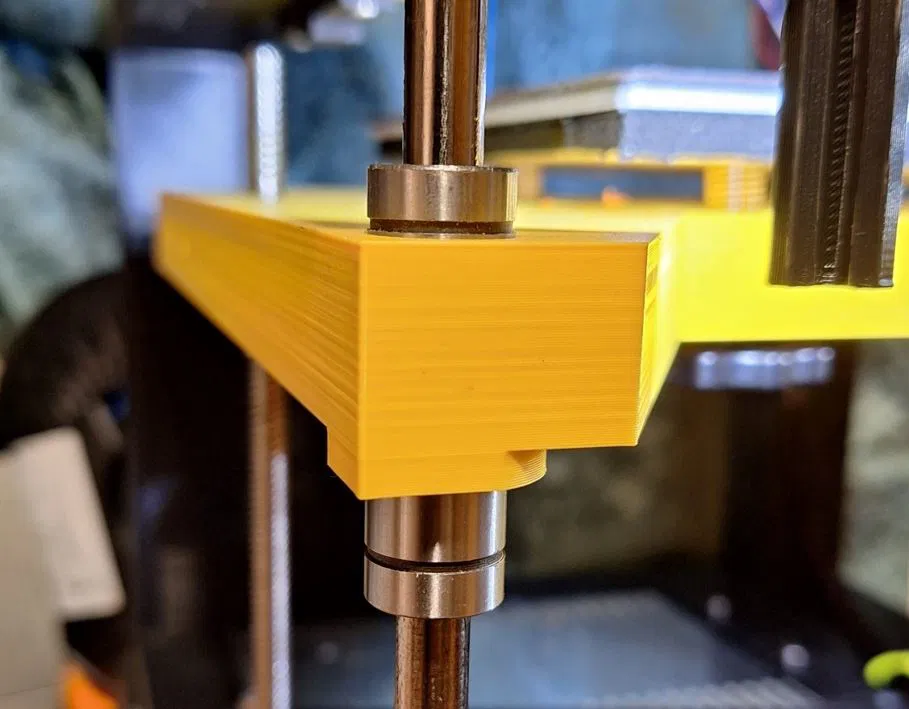

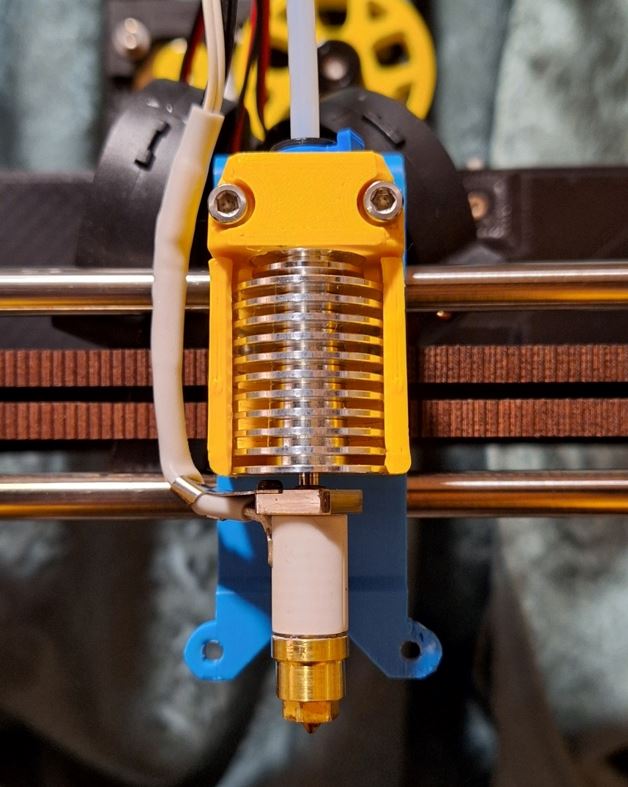

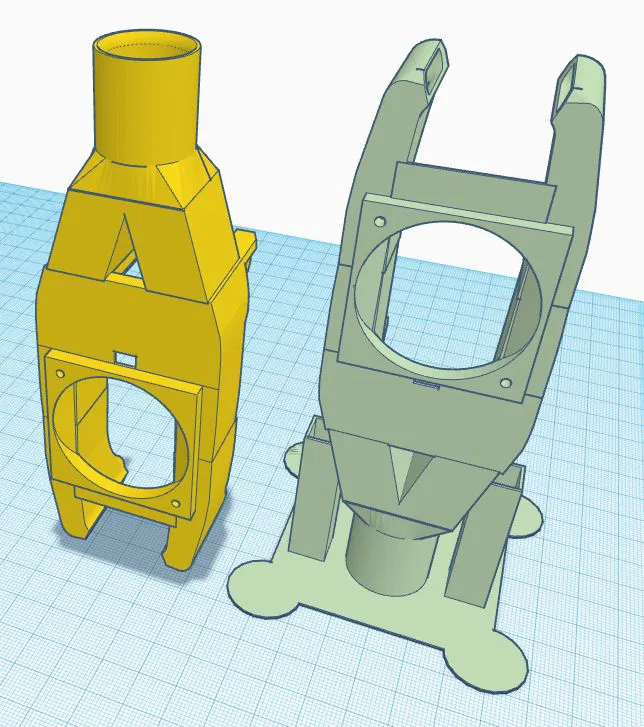

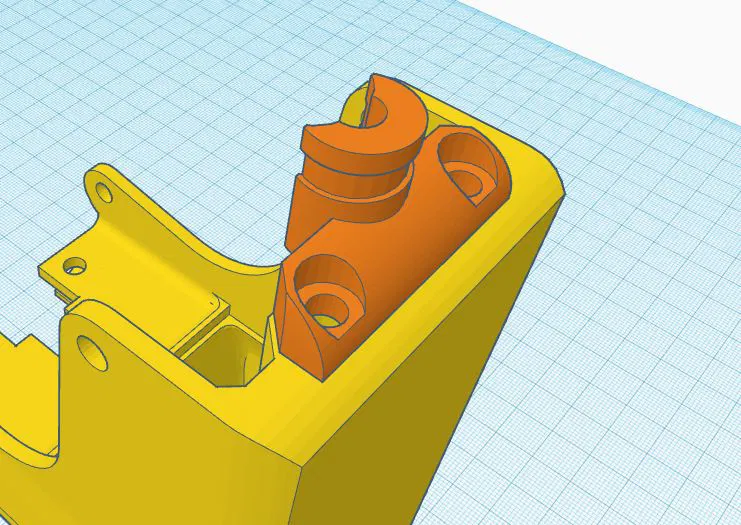

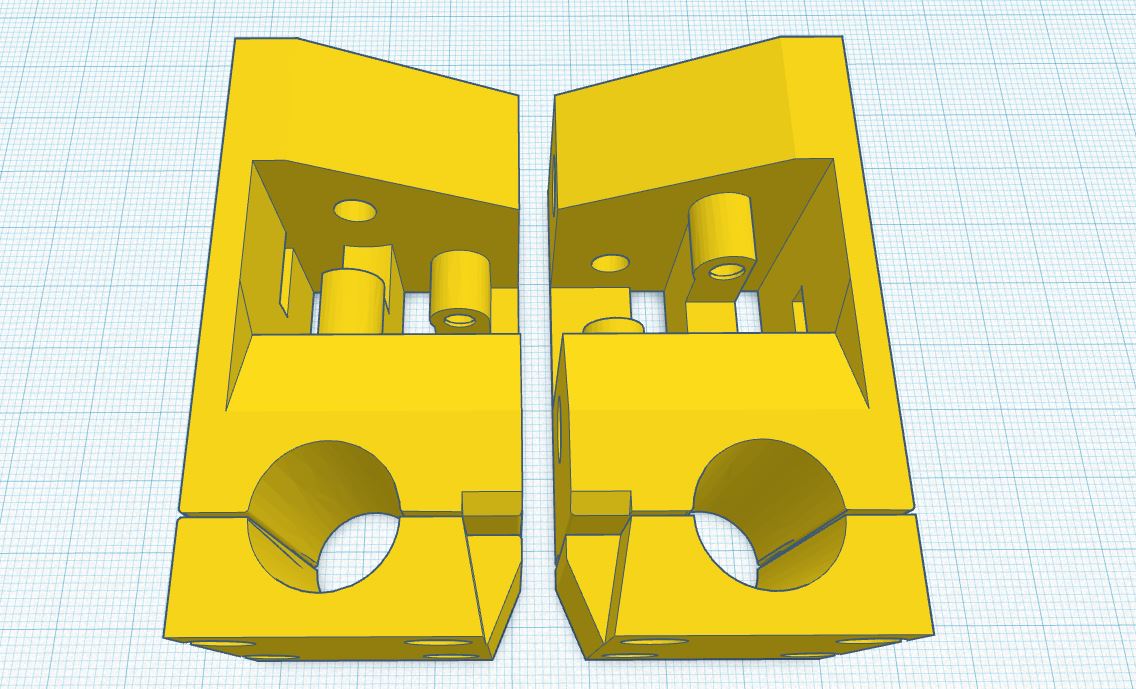

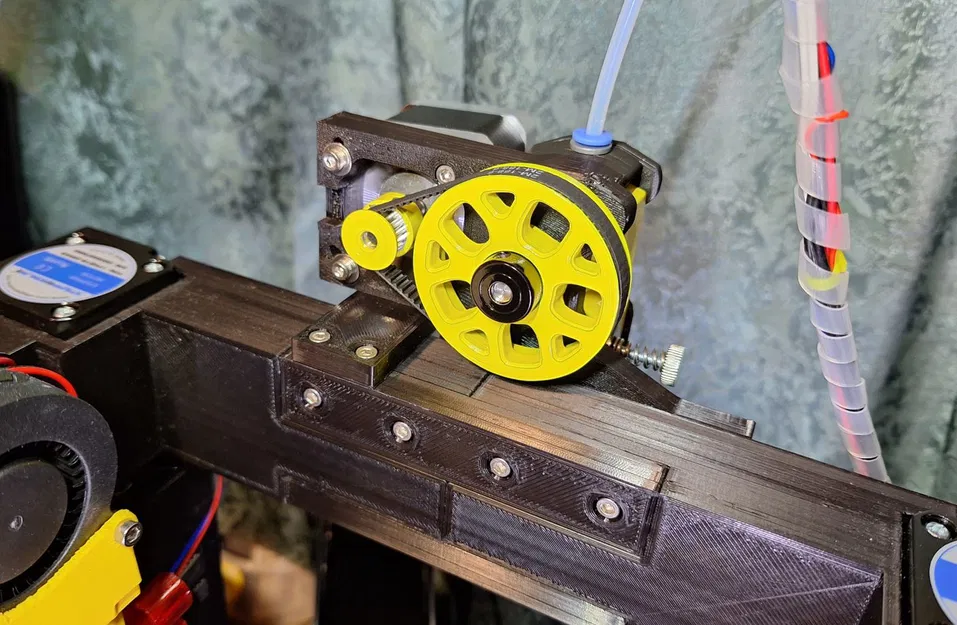

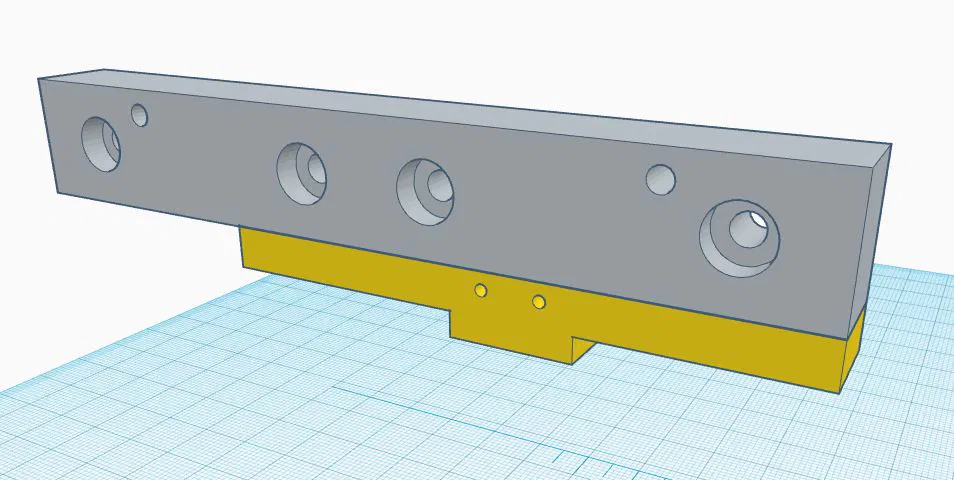

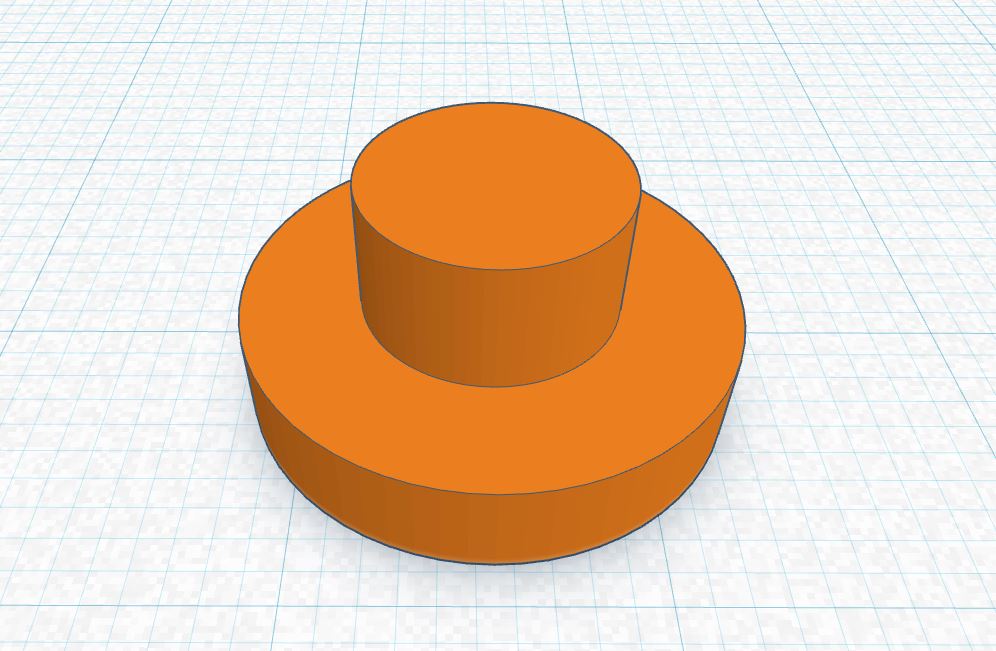

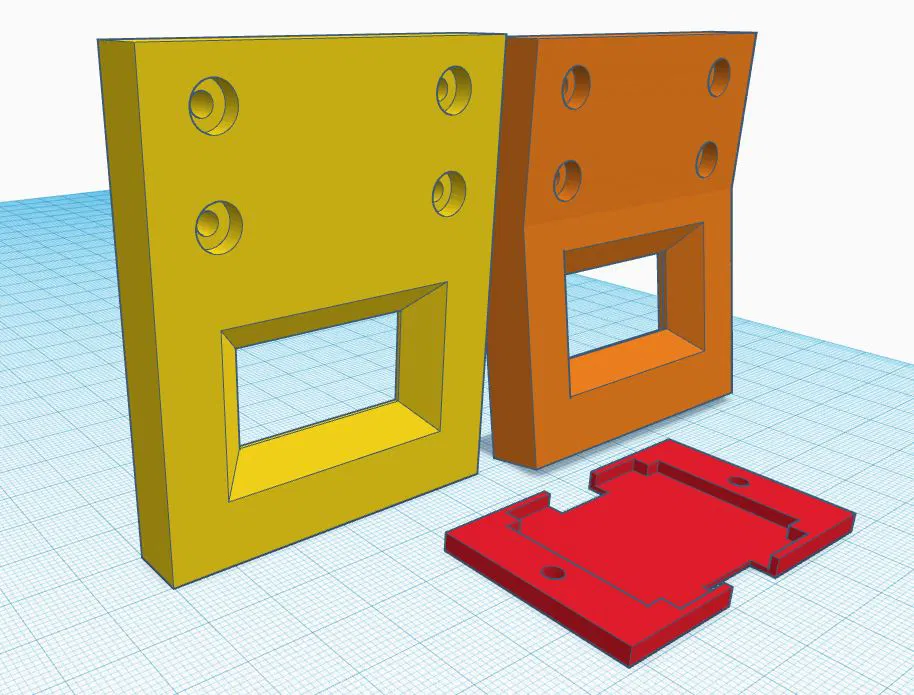

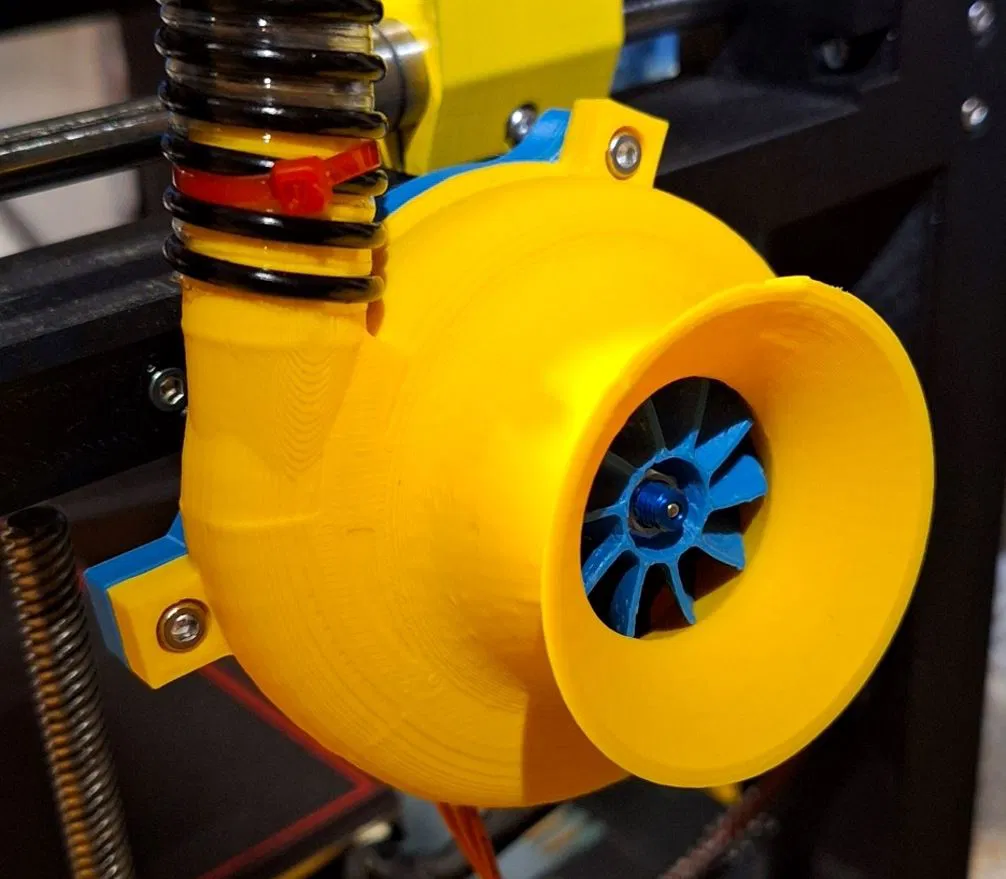

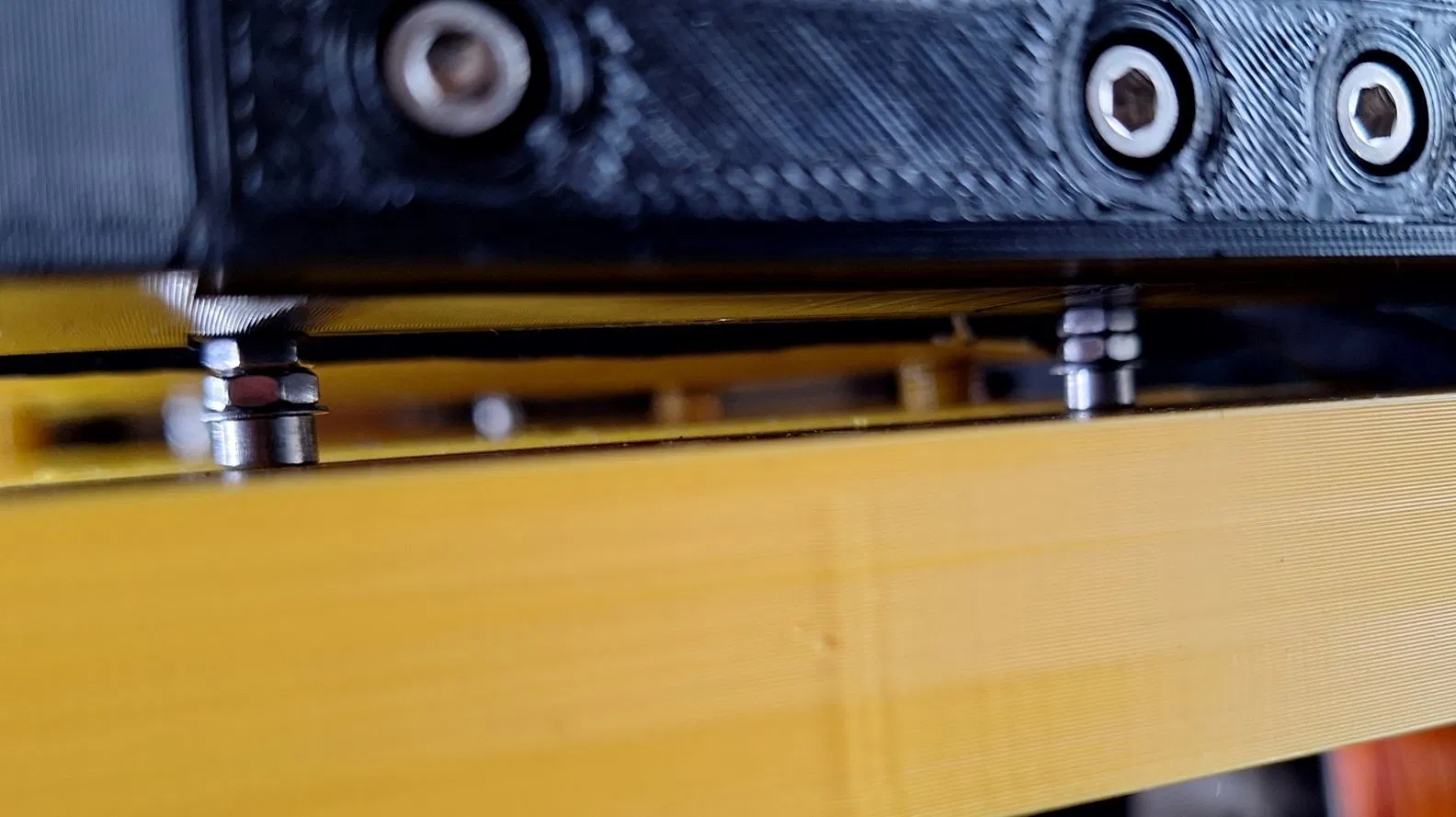

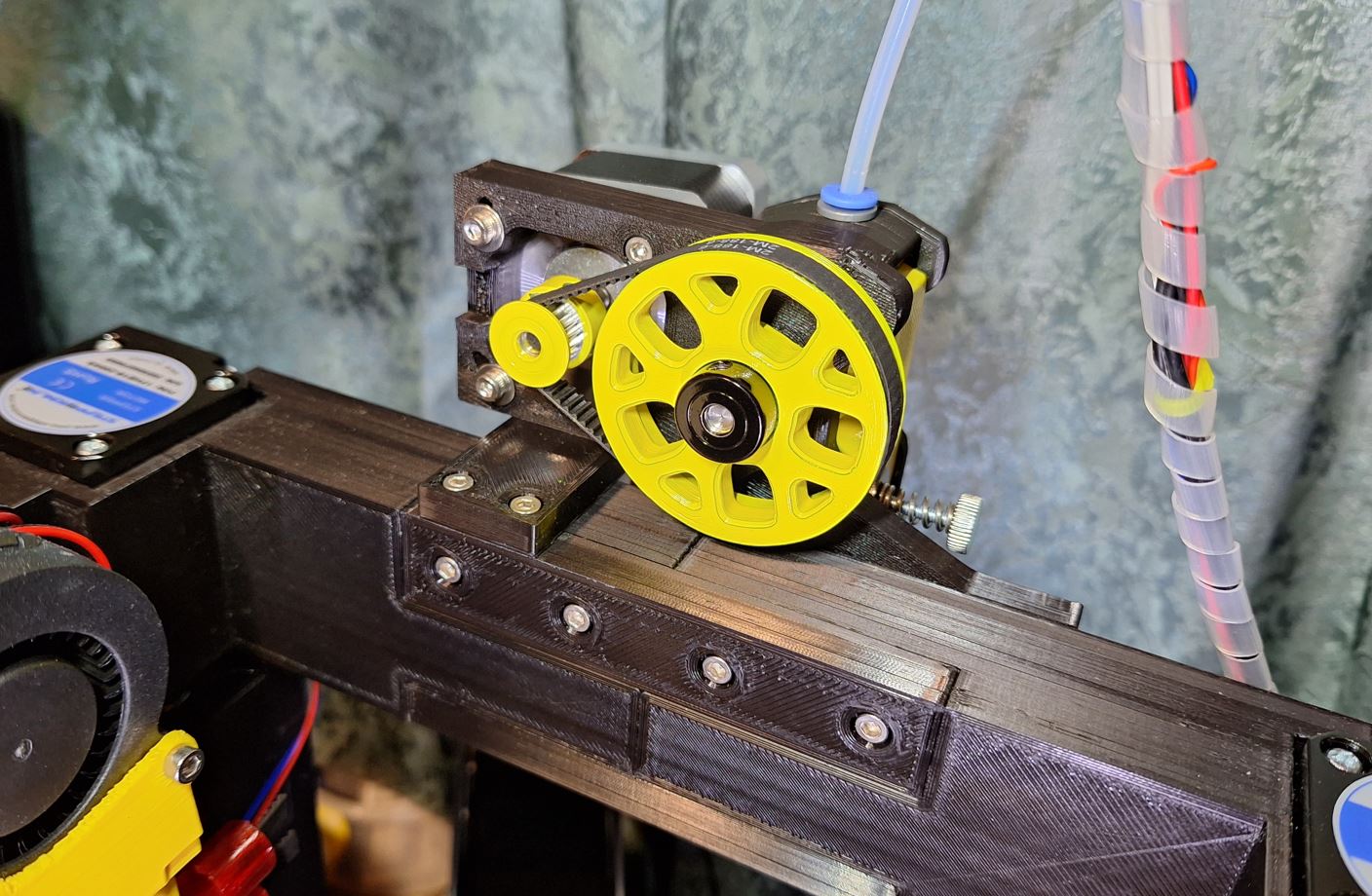

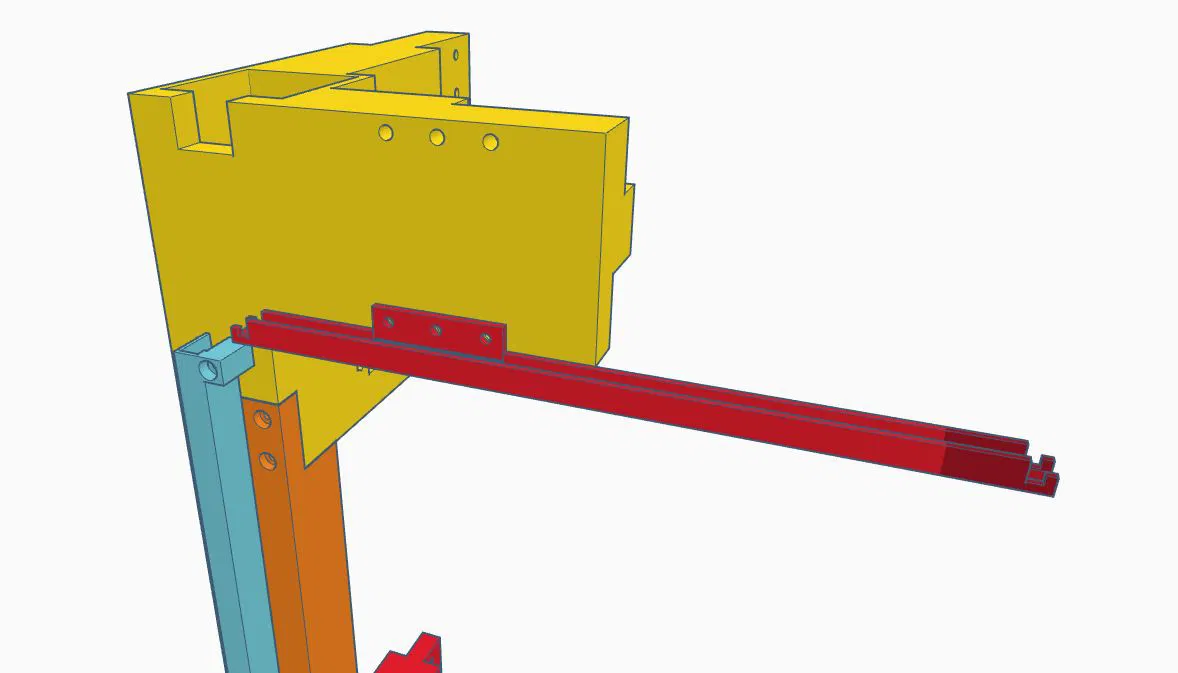

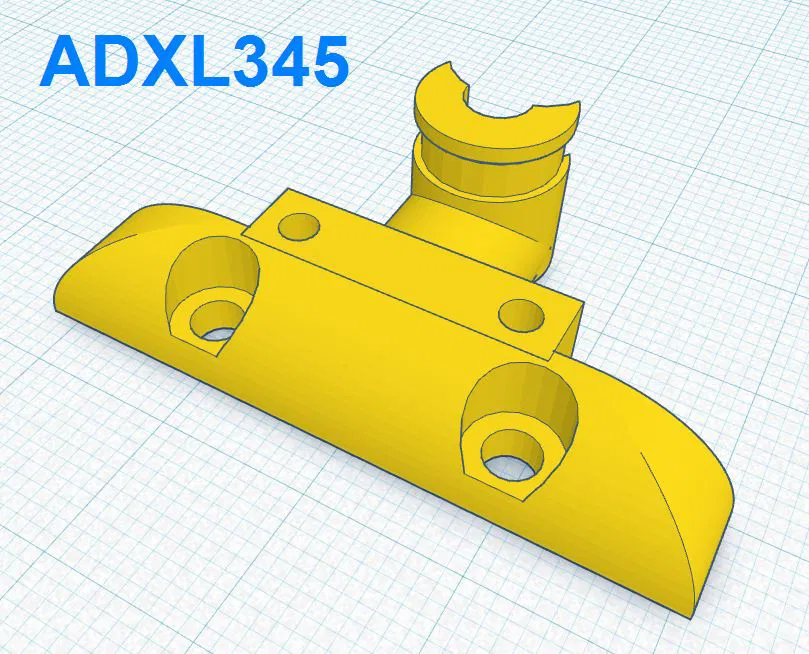

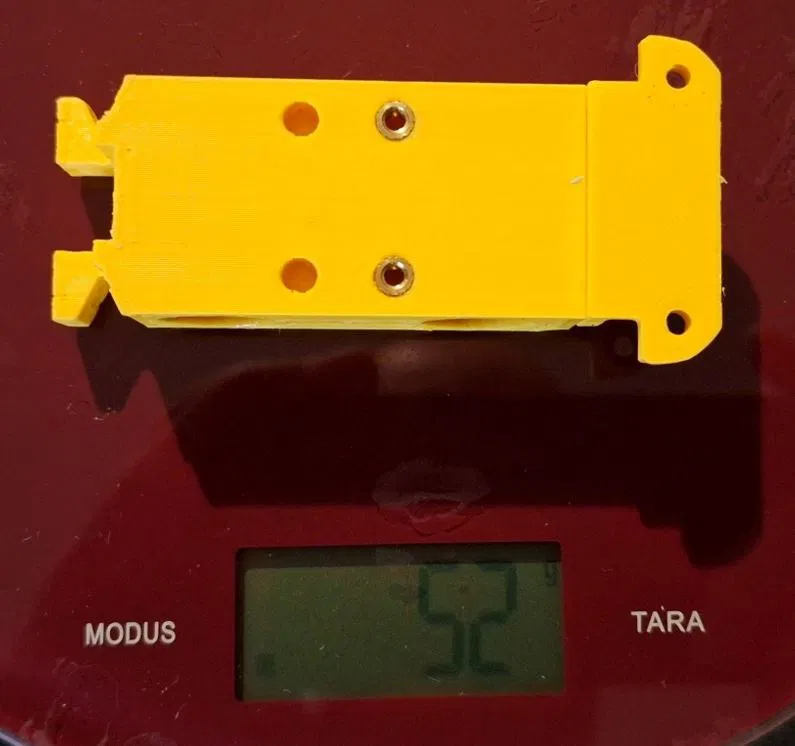

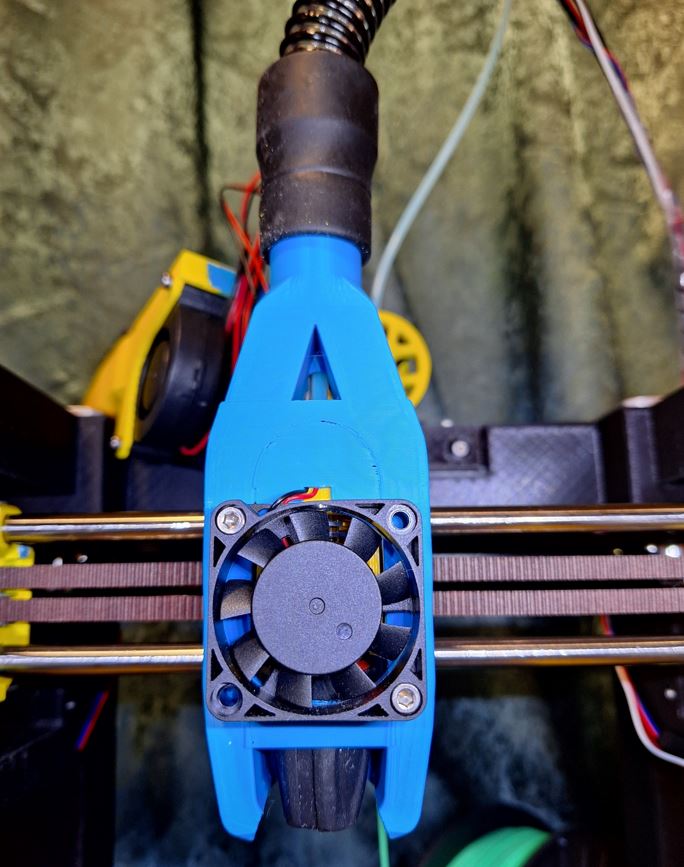

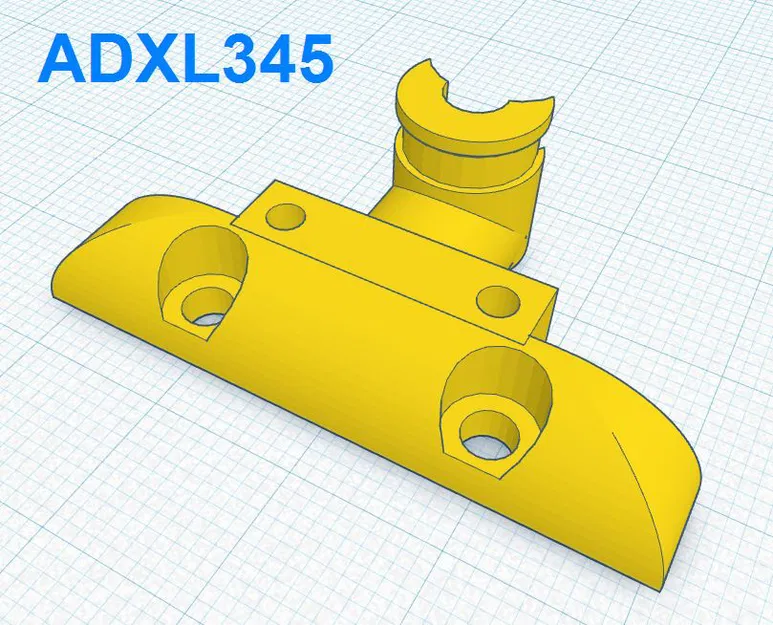

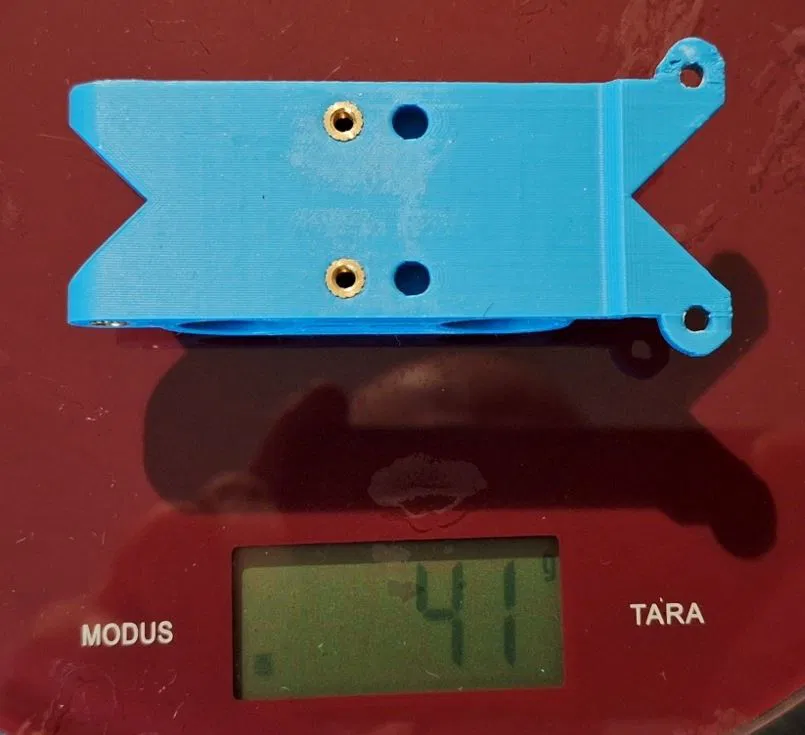

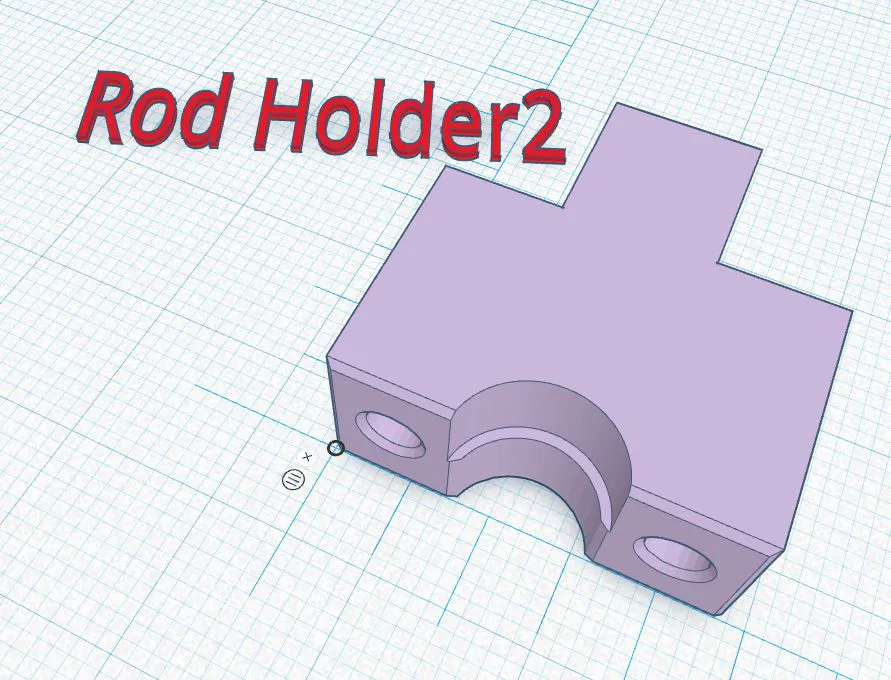

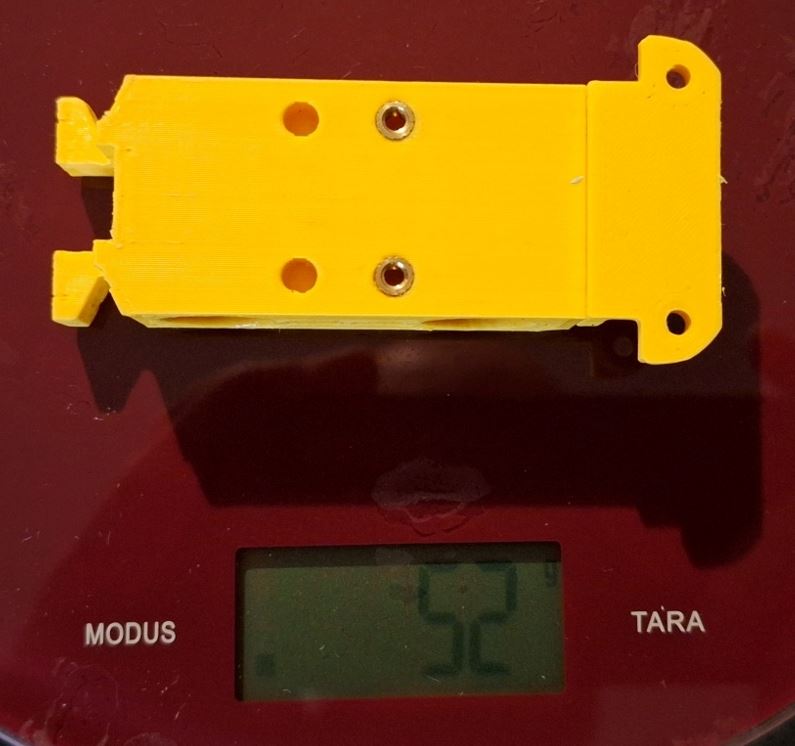

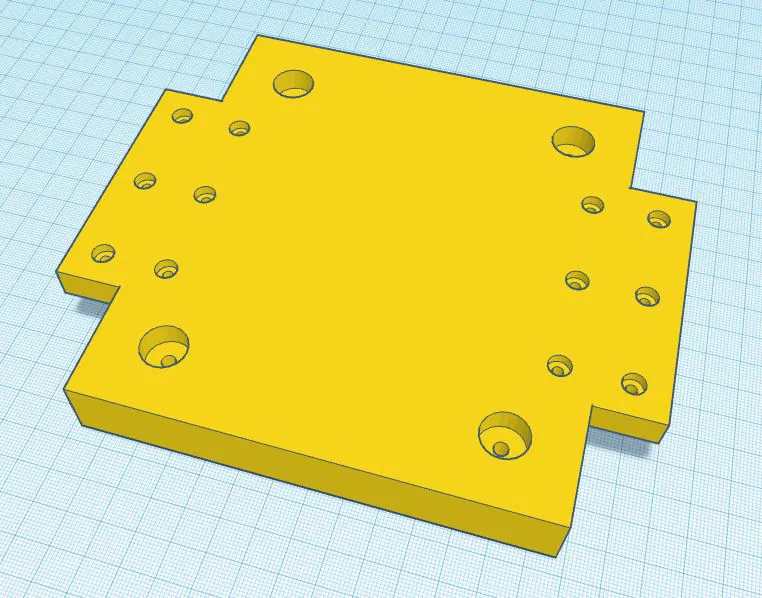

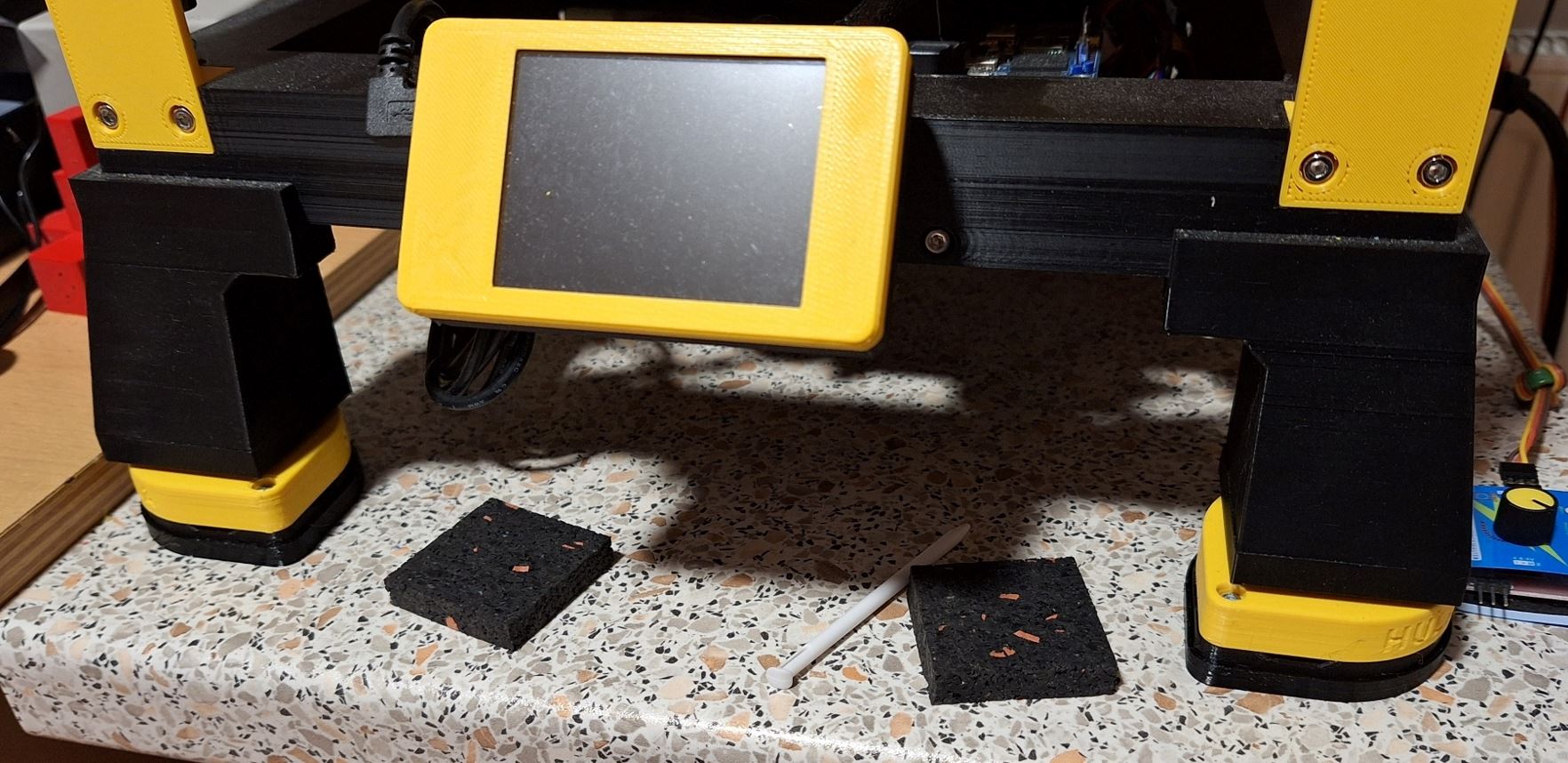

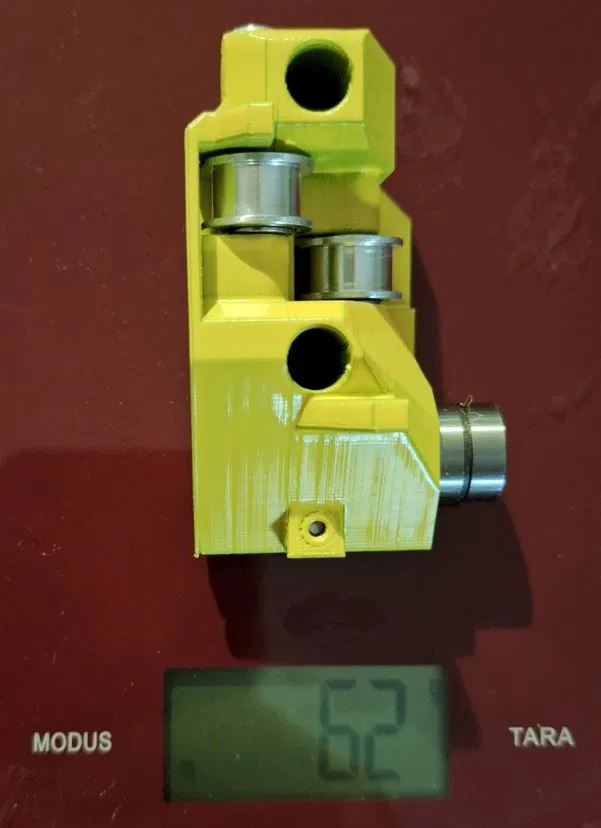

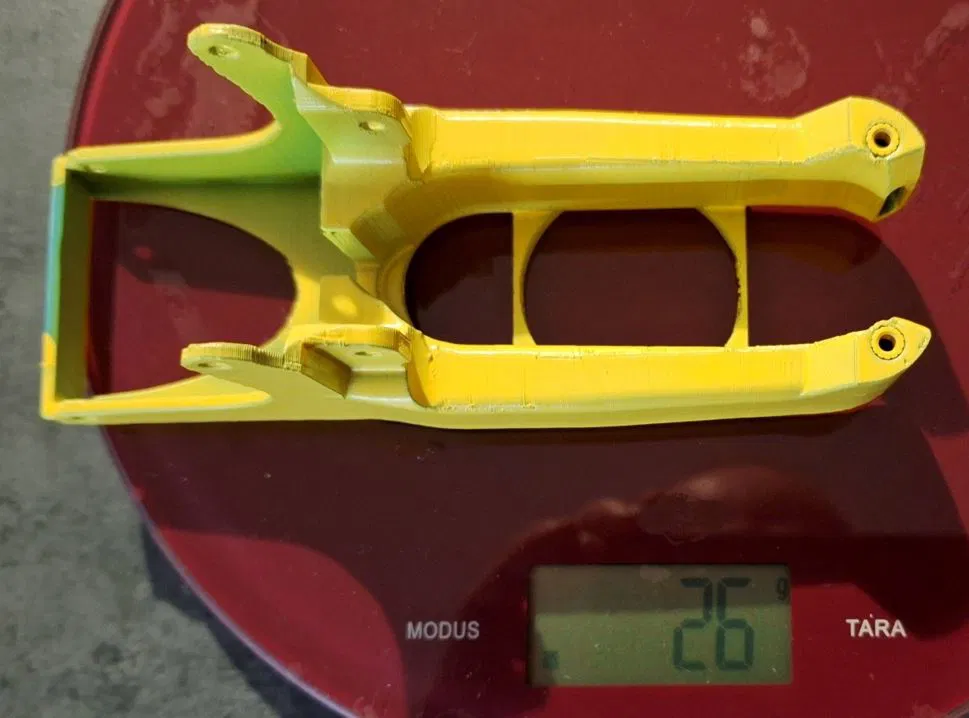

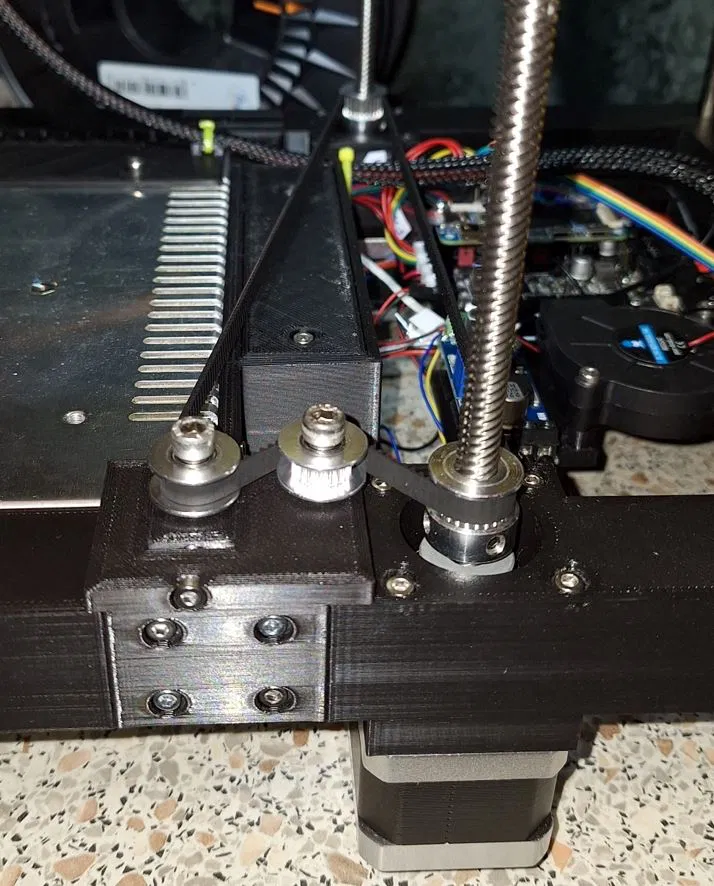

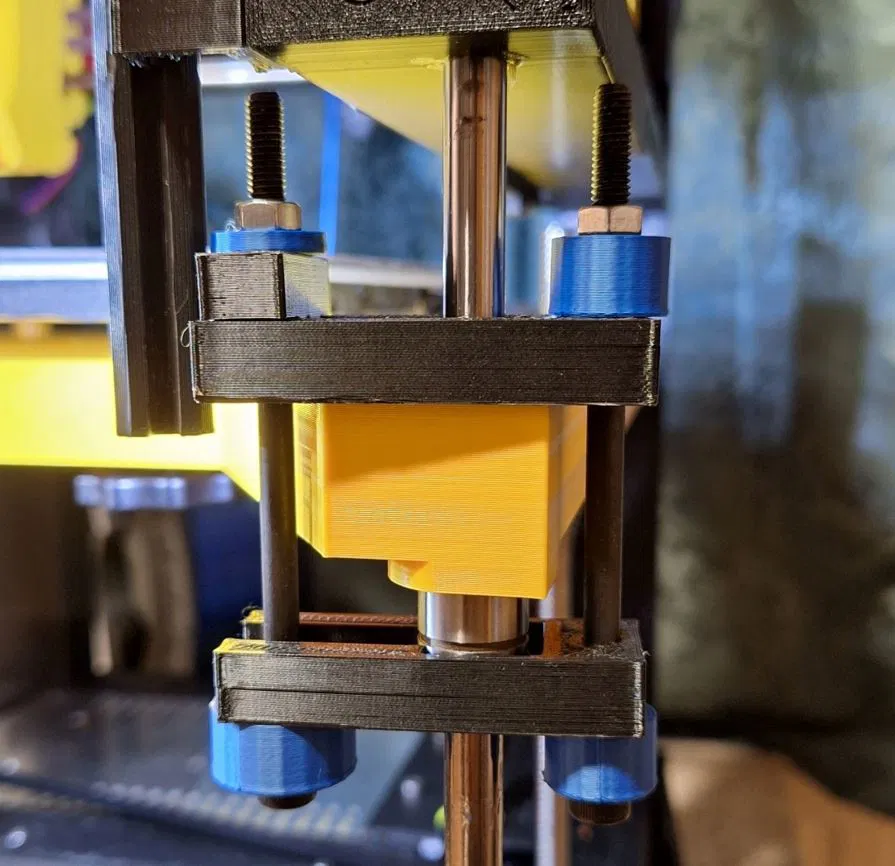

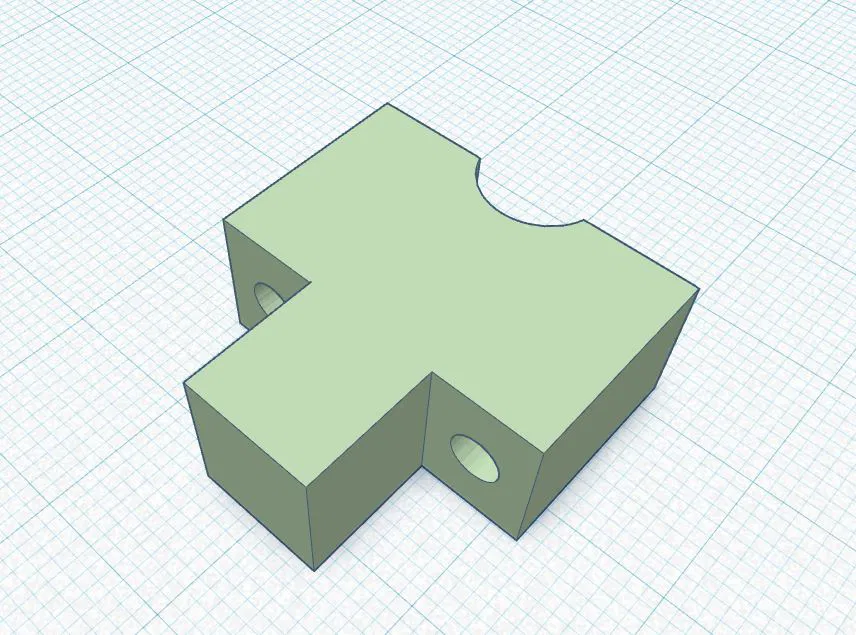

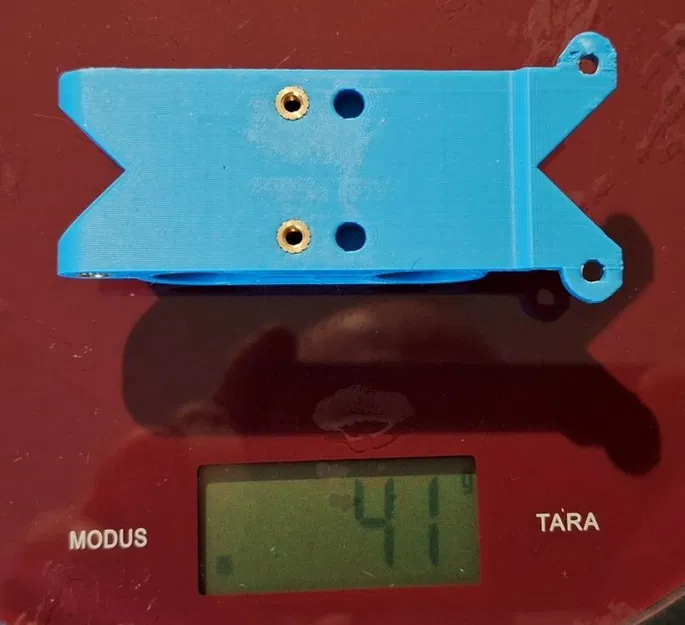

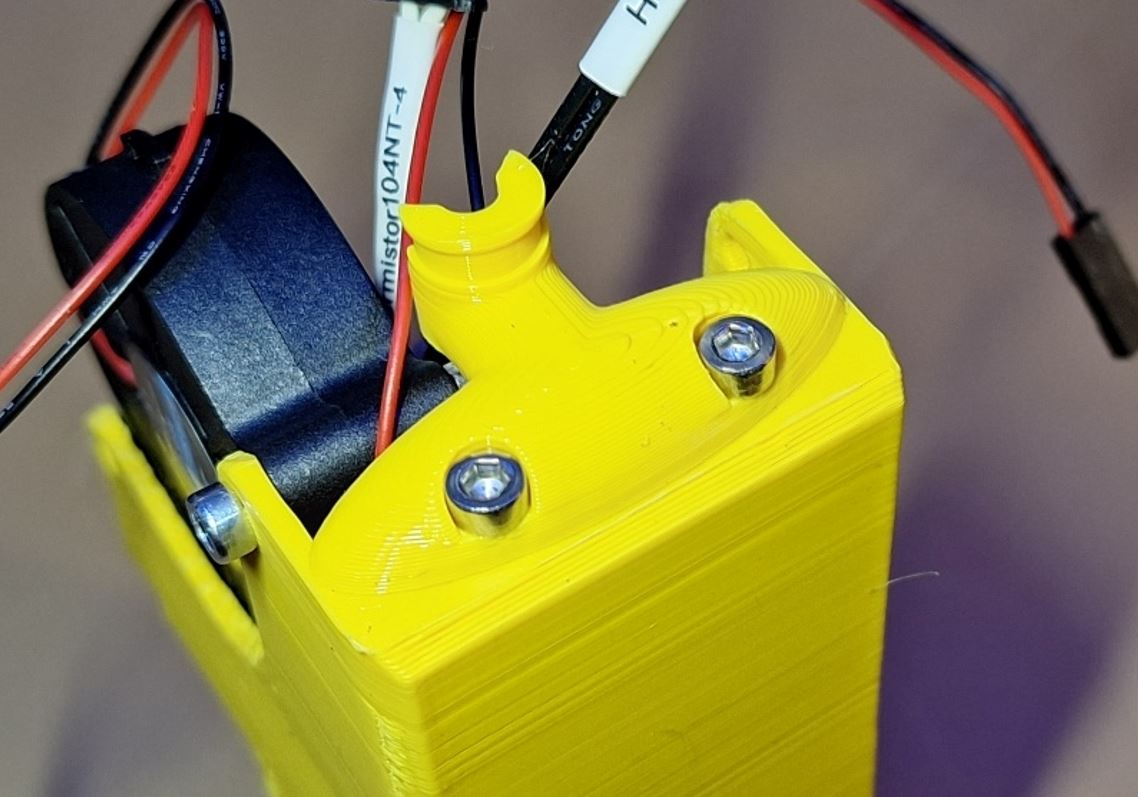

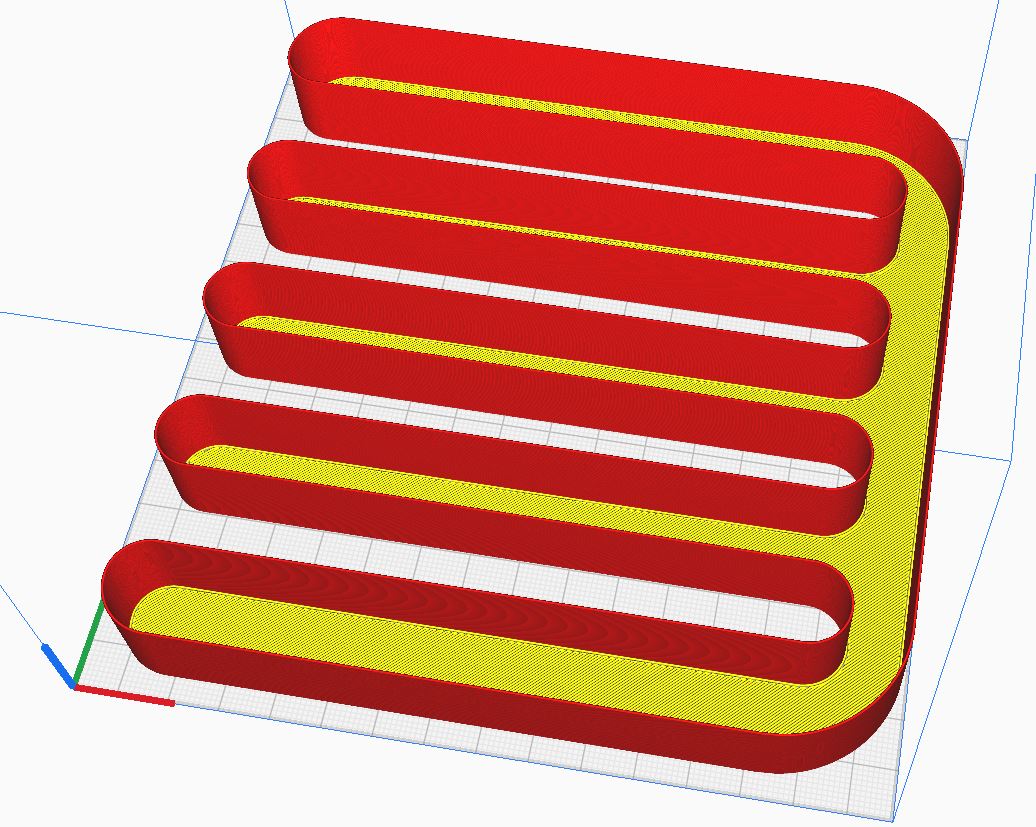

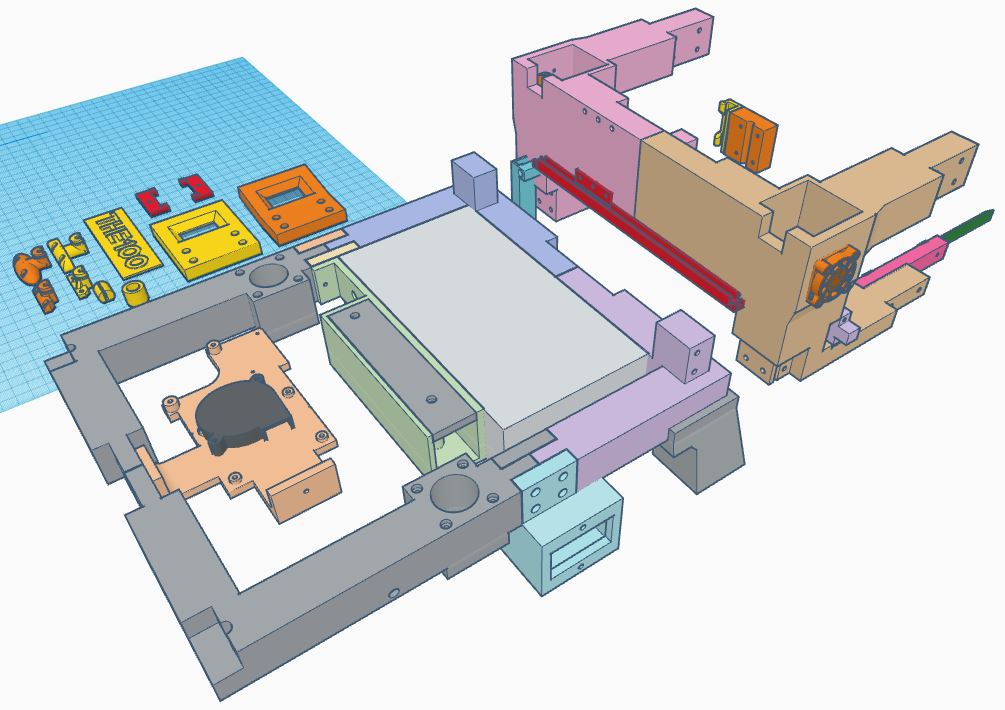

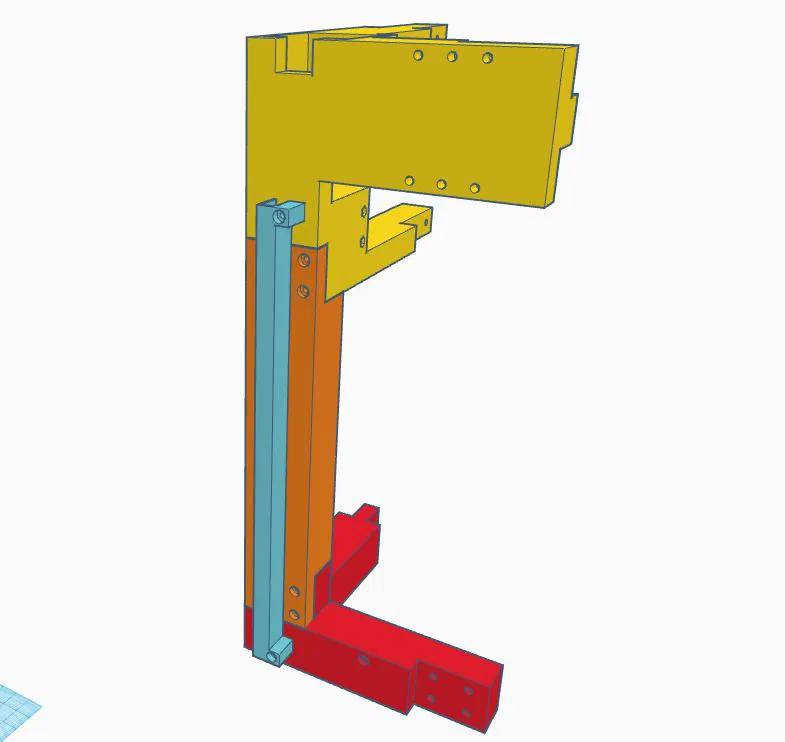

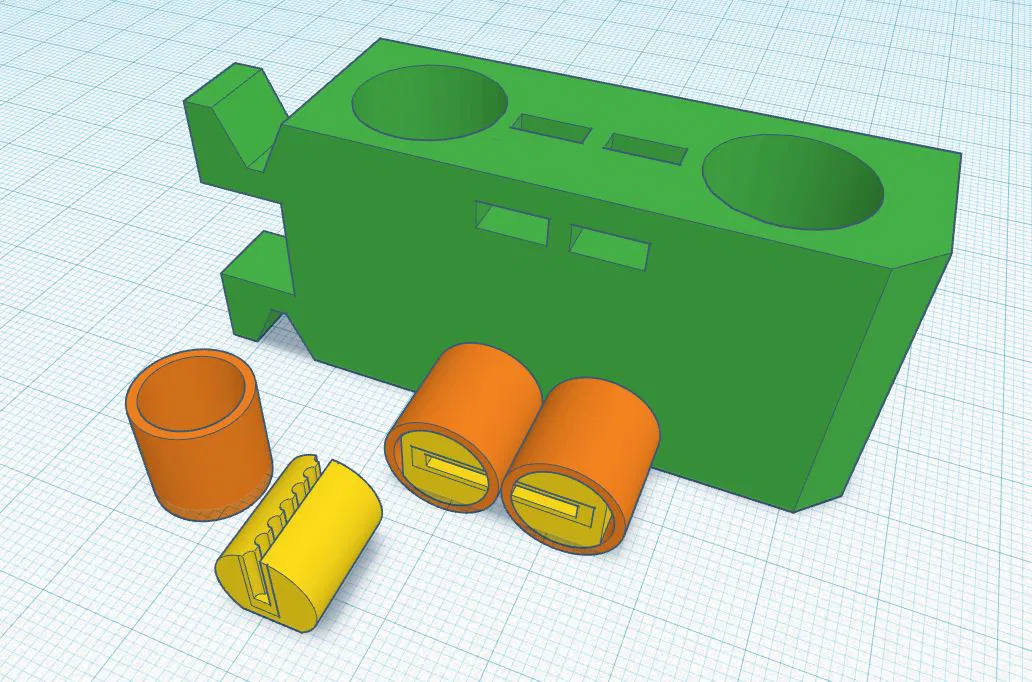

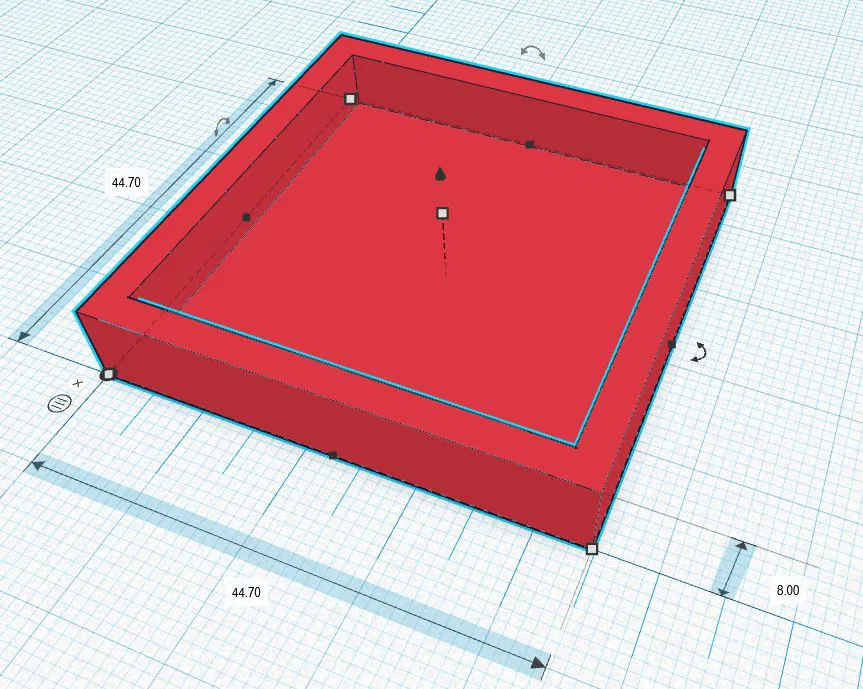

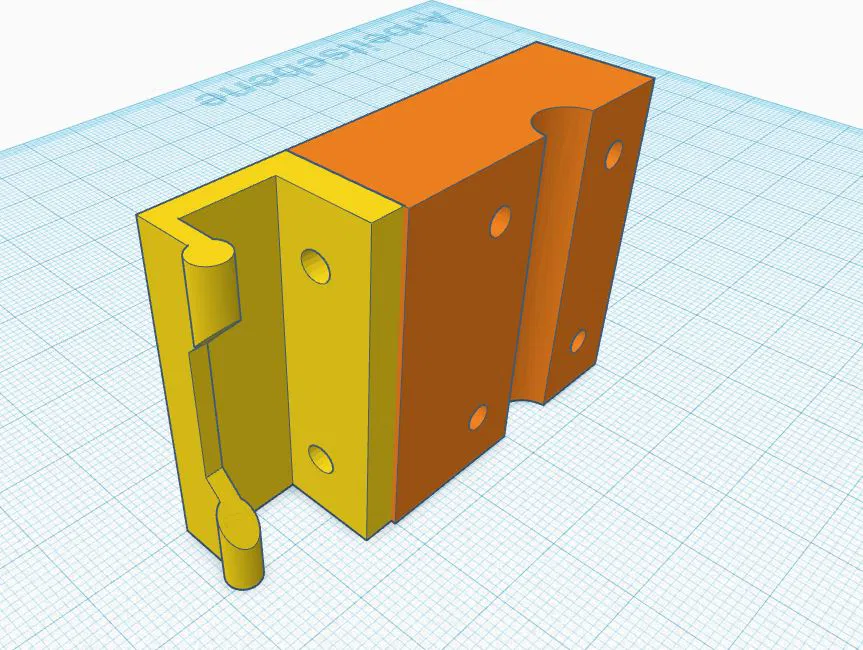

Hơn 90 bộ phận đã được sửa đổi và bổ sung. Đầu tiên, xin gửi lời cảm ơn chân thành đến Matt The Printing Nerd vì dự án THE 100 tuyệt vời và The Forgetfull Dev vì tài liệu lắp ráp xuất sắc. Trong bản gốc, động cơ X và Y được đặt bên trong khung. Matt viết rằng điều này không có vấn đề gì, nhưng tôi cảm thấy yên tâm hơn nếu các động cơ này được làm mát. Tôi đã thêm các lỗ và khe thông gió cho quạt 30 mm gắn bên. Quạt Stepperonline của tôi chỉ nóng đến 41°C ở 1.2 A với phiên bản khe hở 1 mm. Phiên bản 2 có khe thông gió bổ sung 2 mm thay vì 1 mm. Quạt 5015 và bộ chuyển đổi điện áp XL4015 có đế giờ có thể gắn trên giá đỡ bo mạch chủ. Tôi đã thay đổi các lỗ gắn bộ nguồn trên các bộ phận khung phía sau dưới. Bộ nguồn của tôi không có ren ở phía bên trái. Để giải quyết vấn đề này, giá đỡ cáp được bắt vít vào bộ nguồn và được bắt vít vào đầu nối khung bên trái. Bộ nguồn của tôi có kích thước 115 x 215 mm, các ren bên M4 cách 32,5 và 183 mm tính từ bên trái và cách đỉnh 11 mm. Tôi đã vát các bề mặt trên mỗi bộ phận khung chính (3 phiên bản), một phiên bản dành cho hai vòng bi tuyến tính. Hộp cắm nguồn Giá đỡ LED được bắt vít vào Đầu nối Z. Tôi sử dụng "LED_Strip_Main_Body_95mm.stl" từ: https://www.thingiverse.com/thing:2207879 làm giá đỡ dải LED. Tôi in giá đỡ dải LED bằng vật liệu ASA vì dải LED quá nóng đối với PLA. Giá đỡ cáp LED được bắt vít vào Đầu nối Bên 2 I. Với Giá đỡ LED 3, bạn có thể gắn dải LED dưới dây đai theo chiều ngang, với các phiên bản 4 và 5 là qua dây đai. Với Tấm đầu nối LED5, bạn có thể lắp một đèn LED 5 mm vào giá đỡ quạt phía dưới để chiếu sáng đầu phun. Đã làm một bảng hiệu "THE 100" cho khung trên. Đã làm 5 phiên bản (một phiên bản cho ADXL345) giá đỡ cáp cho đầu trục. Kênh dẫn cáp cho phía sau bên phải và phía trên. Bộ mở rộng chân đế cho cao su chống trượt 8 mm hoặc tấm adapter cho HULA Giá đỡ thanh trục (3 phiên bản) cho vít M3x30 đã được thêm vào. Đã thêm bộ phận ép vào cho vòng bi tuyến tính trên giá đỡ thanh trục và miếng đệm trục cho các thanh trục Y. Khóa GT2 siêu nhẹ - chỉ 6g cho tất cả các khóa - in bằng PCTG. Giá đỡ OLED 1,3" (2 phiên bản) Hộp CYD (Cheap Yellow Display) đẹp mắt có bản lề Nắp quạt cho quạt 30 mm (Chỉnh sửa từ https://www.thingiverse.com/thing:4395074 đã được thêm vào). Đầu nối ZStop Bên2 - điểm dừng Z cơ học có thể điều chỉnh. Đã thêm giá đỡ công tắc Z với điểm dừng cơ học và miếng đệm công tắc Z. Bộ căng đai cho đai đồng bộ Z đã được thêm vào. Cần: Đai GT2 6mm 610 mm, Bánh răng GT2 6mm Z24 D8mm, Ròng rọc GT2 6mm Z20 D5mm, M5x16, Vòng đệm. Tôi đã rút phích cắm của động cơ Z bên phải, hoạt động hoàn hảo. Đầu phun cho quạt bo mạch 5015 Đã thêm bộ phận kiểm tra lưu lượng cho chế độ bình hoa. Với Bộ di chuyển vòng bi Z, bạn có thể di chuyển vòng bi tuyến tính Z khi đã lắp đặt. Cần: 2x vít M5x60-80 với đai ốc M5. Bộ đùn Voron M4 đã được chỉnh sửa (2 phiên bản). Mọi người đều gắn bộ đùn M4 ở phía sau. Tôi nghĩ M4 quá đẹp để giấu ở phía sau. ;-) Phiên bản SA dành cho động cơ bước có trục ngắn (20mm). Hướng dẫn sử dụng cho Voron M4: https://github.com/VoronDesign/Mobius-Extruder/raw/m4/Documentation/Assembly_Manual_M4.pdf Bộ kit M4: https://a.aliexpress.com/ extit{EH8xbb9 STL Voron M4: https://vorondesign.com/voron_m4 Đã thêm phiên bản LW - Nhẹ cho bộ dẫn hướng quạt, giá đỡ thanh trục và khung chính. Tôi đã in các bộ phận này bằng ASA vì nó nhẹ hơn PLA. Khung M4 dành cho vít M4 và các bánh puly có đường kính ngoài giảm, Khung M5 dành cho các bánh puly nguyên bản. Tôi đã in các bộ phận với độ dày lớp 0.2 mm, chiều rộng đường in 0.4 mm và 25% độ đặc ruột. Tiết kiệm trọng lượng 101 gram. Ngoài ra, tôi đã khoan các thanh dẫn hướng X sâu 100 mm mỗi bên với mũi khoan 4 mm, tiết kiệm trọng lượng 30 gram. Tổng khối lượng chuyển động giảm 131 gram. Tôi đã kéo dài bộ gia nhiệt CHC với bộ mở rộng 8,5 mm. Đã thêm bộ dẫn hướng quạt LW CPAP 22 mm. Thay vì đầu phun Rapido, giờ tôi sử dụng đầu phun CHC vì chúng có lỗ lớn hơn. Đã thêm giá đỡ ống CPAP. Đã thêm bộ phận Turbo dạng xoáy CPAP và bảng hiệu turbo. Nguồn: - https://www.thingiverse.com/thing:4610976 Đã thêm Bộ định tâm bàn in với các lỗ vít chìm 8 mm. Bộ định tâm bàn in v2 phía dưới mỏng hơn và nhẹ hơn 3 mm nhờ các rãnh khoét, các đai ốc bàn in được chìm 1 mm, nghĩa là các đai ốc bàn in có thêm 4 mm phạm vi điều chỉnh. Các lò xo bàn in cũng được hạ thấp 8mm. Giờ đây, bạn có thể sử dụng Đầu dò Klicky trên bản mod LW của tôi: Gợi ý: Tôi chắc chắn khuyên dùng vòng bi tuyến tính dài hơn LM8LUU với mỡ khoáng EP 0 cho trục Y và Z. Tôi khuyên dùng Stepperonline 17HE 19-2004S cho trục X và Y thay vì động cơ bước trong BOM vì nó nhanh hơn một chút và ít nóng hơn. ACT 17HS5425 (42BYGHW811) còn nhanh hơn nữa. Khoan các lỗ 2,5 mm với mũi khoan 2,5 mm và vặn vít M3 hoặc hàn insert nhiệt cho M3 vào các lỗ 4,6 mm. Đối với công tắc Z, khoan các lỗ 1,5 mm với mũi khoan 1,5 mm và vặn vít M2. Đối với bộ căng đai, khoan lỗ 4,5 mm với mũi khoan 4,5 mm và vặn vít M5 sát vào đáy. BSO trong 2:56 phút...
